Terminal para Cabo Plano AS-Interface IFM E70354

Pré-visualizar: E70354 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i e 24V IP67 IP68 IP69K

E70354 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i e 24V IP67 IP68 IP69K

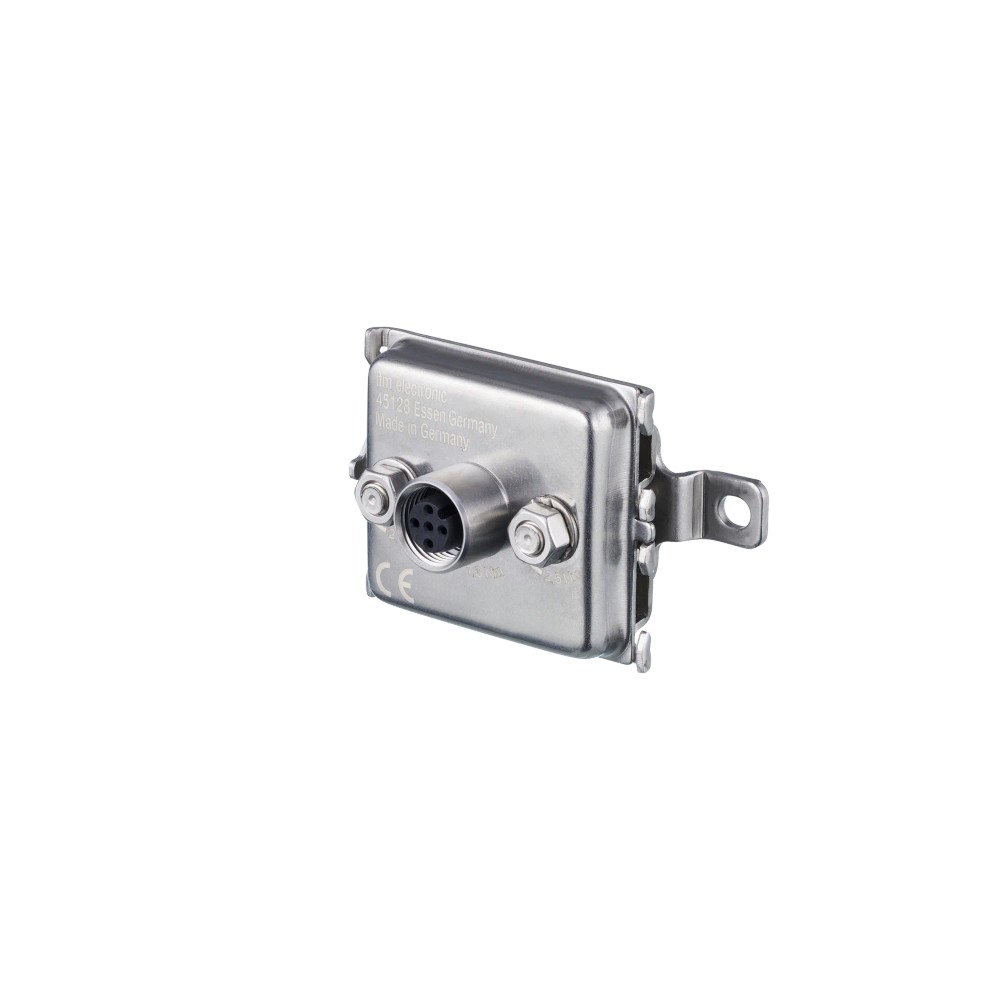

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70354
EAN: 4021179073578
NCM do produto: 85369090

Destaques do Produto Sistema AS-Interface,...mais

Fechar menu

Saiba mais sobre: "E70354 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i e 24V IP67 IP68 IP69K"

Destaques do Produto

Sistema

AS-Interface, com conexão para AS-i e 24 V AUX

Conexão elétrica

1 x M12, codificação A, 4 contatos

Corrente máxima total

4 A; AS-i: 2 A e AUX: 2 A

Proteção

IP67, IP68 e IP69K

Faixa de temperatura ambiente

-30...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para cabo plano AS-Interface ifm E70354 — conexão AS-i e 24 V, IP67, IP68 e IP69K

O ifm E70354 é um terminal para cabo plano AS-Interface, identificado como FCE Splitter ye/bk ProcessL. Destina-se à conexão de AS-i e alimentação auxiliar de 24 V, com conector M12 de codificação A e 4 contatos. Sua proteção especificada é IP67, IP68 e IP69K, e a capacidade de carga total é de 4 A, dividida entre AS-i e AUX.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Terminal para cabo plano AS-Interface
Modelo	AS-i / 24 V
Conector	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67, IP68 e IP69K
Capacidade de carga total	4 A (AS-i: 2 A; AUX: 2 A)
Tensão de operação AS-i	26,5...31,6 V DC
Tensão de operação AUX	18...32 V DC
Temperatura ambiente	-30...80 °C
Materiais	Peças de metal: aço inoxidável 1.4404 (316L); vedação dos pinos: FPM; anel de vedação: EPDM
Peso	112,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com cabo plano AS-Interface que requerem conexão AS-i e alimentação auxiliar de 24 V, respeitando as tensões e correntes especificadas.
Aplicações que utilizem o conector M12 de codificação A com 4 contatos e atendam aos limites ambientais e elétricos do produto.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que excedam 2 A em AS-i, 2 A em AUX ou 4 A de carga total.
Não selecionar quando a tensão de AS-i estiver fora de 26,5...31,6 V DC ou a tensão AUX fora de 18...32 V DC.
A ficha não especifica compatibilidade com outros formatos de cabo, protocolos ou configurações de conector; confirme esses requisitos no datasheet antes da instalação.

APLICAÇÕES E USO

Uso em sistemas de distribuição AS-Interface com cabo plano, quando a configuração requer conexão AS-i e alimentação auxiliar de 24 V; essa aplicação decorre da identificação do produto como terminal AS-i / 24 V.
Instalação em ambientes cuja temperatura ambiente permaneça entre -30 e 80 °C e que atendam às condições de umidade e altitude declaradas.
Aplicações que demandem os graus de proteção IP67, IP68 e IP69K, desde que o conjunto seja instalado conforme as instruções do fabricante. A ficha não detalha condições específicas de imersão ou limpeza; consulte o datasheet para os limites aplicáveis.
As aplicações acima descrevem usos compatíveis com os dados disponíveis; a ficha não lista dispositivos específicos ou modelos de equipamentos compatíveis.

COMO ESCOLHER

Antes de comprar o Terminal para cabo plano AS-Interface ifm E70354 — conexão AS-i e 24 V, IP67, IP68 e IP69K, verifique estes pontos:

Escolha o E70354 quando

O projeto utilizar cabo plano AS-Interface e precisar da conexão AS-i e AUX de 24 V por um conector M12 A de 4 contatos, dentro dos limites de tensão, corrente e temperatura informados.

Verifique outra configuração quando

O sistema exigir outro tipo de conector, quantidade de contatos, faixa de tensão ou capacidade de corrente. A ficha disponível não confirma compatibilidade mecânica com outros cabos planos nem compatibilidade com protocolos diferentes de AS-Interface.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano AS-Interface	Classificação do produto na ficha técnica.
Descrição	FCE Splitter ye/bk ProcessL	Designação informada para o produto.
Modelo	AS-i / 24 V	Identificação da configuração de sistema indicada.
Tecnologia / sistema de comunicação	AS-Interface (AS-i)	Protocolo declarado para o produto.
Categoria	Acessórios	Categoria informada no anúncio.

Dados elétricos
Tensão de operação AS-i	26,5...31,6 V DC	Faixa de tensão de operação indicada para AS-i.
Tensão de operação AUX DC	18...32 V DC	Faixa de tensão de operação indicada para a alimentação auxiliar.
Capacidade de carga total	4 A	Limite total informado, dividido entre AS-i e AUX.
Capacidade de carga AS-i	2 A	Parcela da capacidade total atribuída a AS-i.
Capacidade de carga AUX	2 A	Parcela da capacidade total atribuída à alimentação auxiliar.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Compatibilidade eletromagnética	EN 61000-6-2	Norma de referência EMC informada para o produto.

Conexão elétrica e pinagem
Conexão elétrica	1 x M12	Tipo e quantidade de conexão indicados.
Codificação	A	Codificação declarada para o conector M12.
Contatos	4	Quantidade de contatos indicada na especificação do conector.
Esquema de ligação	Pino 1: AS-i +; pino 2: 0 V; pino 3: AS-i -; pino 4: +24 V; pino 5: não conectado	Atribuição de sinais conforme a ficha; confirme a identificação dos contatos na documentação antes de ligar.
Torque máximo de aperto do conector	1,2...1,4 Nm	Faixa indicada para o aperto da conexão M12.
Torque máximo de aperto das porcas de fixação	2,5 Nm	Limite indicado para as porcas de fixação.

Condições ambientais
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; a aplicação depende também da montagem correta e das condições especificadas pelo fabricante.
Temperatura ambiente	-30...80 °C	Faixa de temperatura ambiente indicada.
Umidade relativa máxima	80% a 31 °C; decrescimento linear até 50% a 40 °C	Limites de umidade relativa informados, com redução linear entre as temperaturas indicadas.
Altitude máxima acima do nível do mar	2000 m	Limite de altitude declarado.
Grau de sujidade	2	Grau de sujidade indicado na ficha.

Dados mecânicos e materiais
Peças de metal	Aço inoxidável 1.4404 (316L)	Material declarado para as peças metálicas.
Vedação dos pinos de contato	FPM	Material de vedação dos pinos informado.
Anel de vedação	EPDM	Material do anel de vedação informado.
Peso	112,3 g	Peso indicado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem; não especifica acessórios incluídos.

Acessórios e documentação técnica
Acessório opcional	Chave de torque E70390	Acessório listado como opcional; não consta como incluso.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

• A ficha identifica o produto como AS-i / 24 V; não especifica compatibilidade com outros protocolos.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Esquema informado: pino 1: AS-i +; pino 2: 0 V; pino 3: AS-i -; pino 4: +24 V; pino 5: não conectado. A capacidade total é 4 A (AS-i: 2 A; AUX: 2 A). Tensão AS-i: 26,5...31,6 V DC; tensão AUX: 18...32 V DC.

Processo Terminal para cabo plano AS-Interface; a ficha não detalha dimensões ou perfil mecânico do cabo. Verifique o desenho e o datasheet para confirmar a adequação ao cabo utilizado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-i com alimentação AUX de 24 V dentro das faixas de tensão especificadas e conexão M12 A de 4 contatos.	✓	Corresponde ao modelo AS-i / 24 V e à configuração elétrica declarada para o produto.
Circuito que demande mais de 2 A no AS-i, mais de 2 A no AUX ou mais de 4 A no total.	✗	A demanda excede a capacidade de carga indicada.
Instalação com temperatura ambiente entre -30 e 80 °C e condições compatíveis com os graus de proteção declarados.	✓	A faixa de temperatura e os graus IP constam na ficha; a adequação final também depende da montagem e das condições reais de uso.
Equipamento que exija outro protocolo de comunicação ou outro padrão de conector M12.	✗	A ficha informa AS-Interface e M12 codificação A com 4 contatos; não declara compatibilidade com outros protocolos ou padrões de conector.

INSTALAÇÃO

Como instalar o Terminal para cabo plano AS-Interface ifm E70354 — conexão AS-i e 24 V, IP67, IP68 e IP69K

Confirme no datasheet que o cabo plano utilizado e a configuração do sistema são adequados ao terminal; a ficha disponível não informa dimensões do perfil do cabo.
Desenergize o sistema antes de realizar a instalação e identifique separadamente os circuitos AS-i e AUX.
Instale o terminal no cabo plano conforme o procedimento e a orientação indicados pelo fabricante; não force o encaixe.
Conecte o M12 A de 4 contatos seguindo a pinagem especificada: 1 AS-i +, 2 0 V, 3 AS-i -, 4 +24 V; o contato indicado como não conectado deve permanecer sem ligação.
Aperte a conexão M12 entre 1,2 e 1,4 Nm e as porcas de fixação sem exceder 2,5 Nm; a chave de torque E70390 é listada como acessório opcional.
Antes de energizar, confira a tensão e a corrente de cada circuito, a fixação e o estado das vedações; valide a instalação conforme as instruções do fabricante.

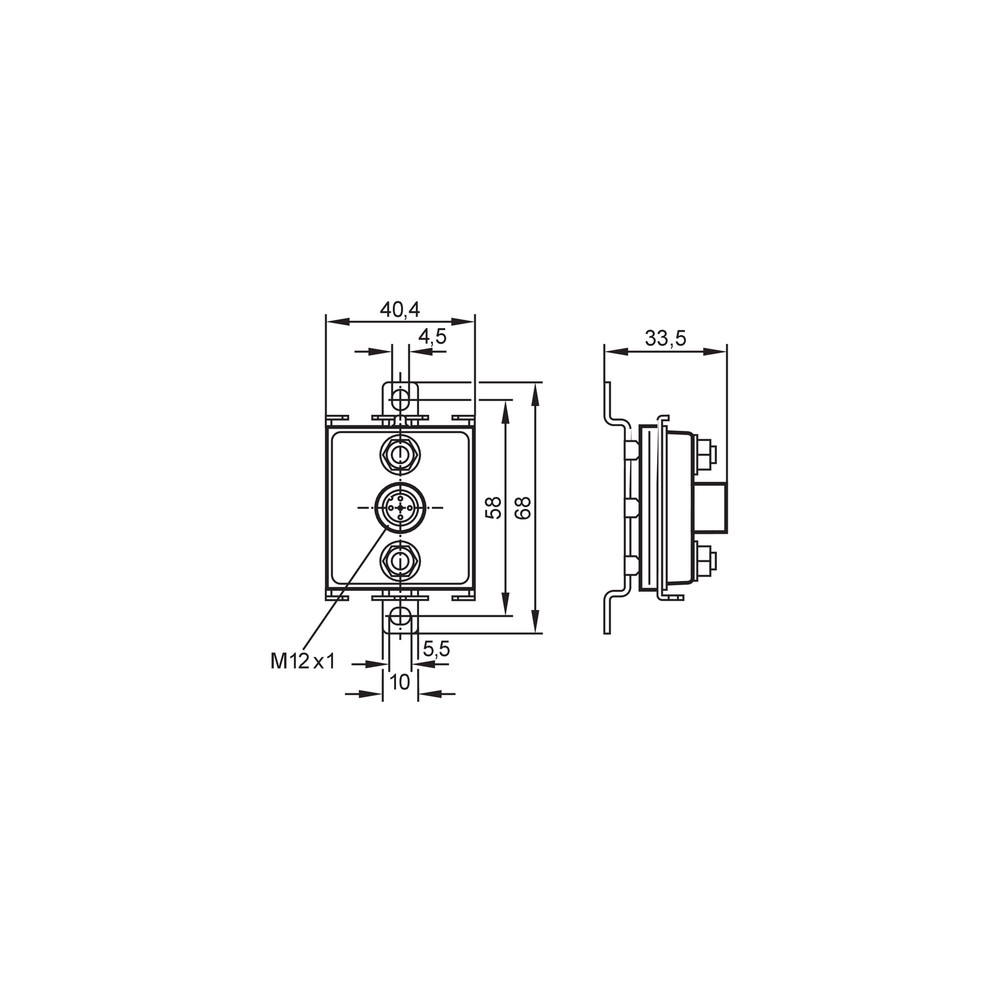

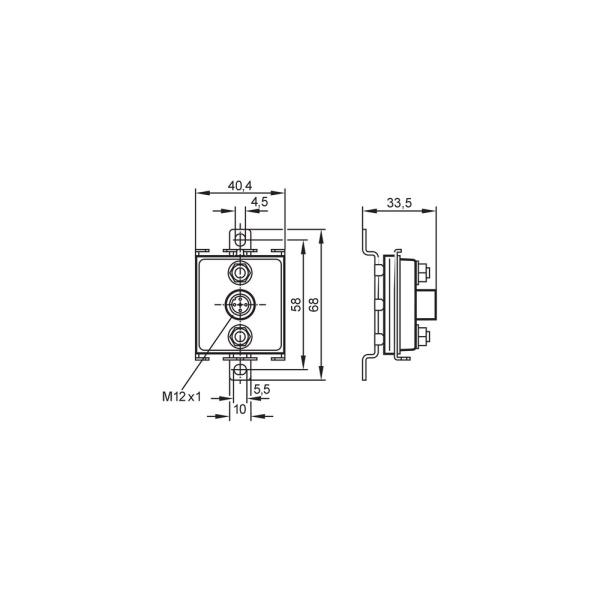

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito AS-i não estabelece comunicação após a montagem.	Possível ligação incorreta de AS-i + ou AS-i -, conexão incompleta ou falta de tensão dentro da faixa especificada.	Com o sistema desenergizado, confira a identificação dos condutores e a pinagem no datasheet; em seguida, verifique se a tensão AS-i está entre 26,5 e 31,6 V DC.
A alimentação AUX de 24 V não aparece no circuito conectado.	Possível ausência de alimentação AUX, ligação incorreta do contato de +24 V ou tensão fora da faixa informada.	Confira o pino 4 (+24 V), o pino 2 (0 V) e meça a alimentação AUX, que deve estar entre 18 e 32 V DC.
A conexão M12 apresenta falha intermitente.	Conector possivelmente não assentado ou torque de aperto fora da faixa especificada.	Inspecione o encaixe e a condição do conector; confirme o aperto dentro da faixa de 1,2...1,4 Nm.
A montagem apresenta passagem de umidade ou não mantém a vedação esperada.	Possível instalação inadequada, vedação danificada ou condição de uso fora dos limites aplicáveis à montagem.	Inspecione as vedações e a montagem do terminal, e compare as condições reais com as instruções do fabricante e os graus de proteção declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E70354 em português (Datasheet) Desenho em escala do E70354 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E70354 e para que serve?

É um terminal para cabo plano AS-Interface, identificado como FCE Splitter ye/bk ProcessL. A configuração indicada é AS-i / 24 V.

Qual é a conexão elétrica do terminal?

O produto tem uma conexão M12 de codificação A com 4 contatos. A pinagem dos sinais está indicada na folha de dados do fabricante.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem. A chave de torque E70390 aparece como acessório opcional, não como item incluso.

Posso usar o E70354 com um protocolo diferente de AS-Interface?

A ficha identifica o produto para AS-Interface e não declara compatibilidade com outros protocolos. Para outra tecnologia, confirme a compatibilidade com o fabricante antes de selecionar.

Ele serve para uma conexão M12 com codificação ou número de contatos diferentes?

A especificação informa M12, codificação A e 4 contatos. Não há dados que confirmem compatibilidade com outras codificações ou configurações.

O sistema continua sem comunicação AS-i depois da instalação; o que verifico?

Confira primeiro a polaridade dos sinais AS-i nos contatos indicados e se a tensão está entre 26,5 e 31,6 V DC. Verifique também o assentamento da conexão M12.

A alimentação auxiliar está ausente; preciso trocar o terminal?

Não necessariamente: verifique primeiro a tensão AUX, que deve estar entre 18 e 32 V DC, e confirme a ligação de +24 V e 0 V conforme a pinagem. Se a alimentação e a ligação estiverem corretas, consulte o datasheet para diagnóstico adicional.

Quando devo escolher este terminal em vez de outro modelo?

Escolha-o quando o sistema usar cabo plano AS-Interface, precisar de AS-i e AUX de 24 V e atender à conexão M12 A de 4 contatos e aos limites elétricos do E70354. Para outra configuração de conector, tensão ou corrente, procure um produto cujas especificações atendam a esses requisitos.

Qual ferramenta e quais cuidados devo observar na instalação?

A ficha lista a chave de torque E70390 como acessório opcional. Respeite 1,2...1,4 Nm no conector M12 e o máximo de 2,5 Nm nas porcas de fixação, seguindo também o procedimento de montagem do fabricante.

O E70354 pode operar em ambiente quente ou úmido?

A temperatura ambiente especificada é de -30 a 80 °C. A ficha limita a umidade relativa a 80% a 31 °C, com redução linear até 50% a 40 °C; consulte o datasheet para confirmar as condições completas da aplicação.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de comunicação industrial indicado para o terminal E70354. (Ref.: tecnologia AS-Interface)

AUX

Alimentação auxiliar separada do circuito AS-i, especificada para 18...32 V DC. (Ref.: tensão de operação AUX DC)

M12 codificação A

Configuração do conector circular indicada para a conexão elétrica do produto. (Ref.: conexão elétrica — codificação A)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de elementos conforme condições definidas para cada grau. (Ref.: IP67, IP68 e IP69K)

FPM e EPDM

Materiais elastoméricos especificados, respectivamente, para a vedação dos pinos de contato e para o anel de vedação. (Ref.: materiais)
