Conector IFM E70230 - 6 Peças com Terminais Parafuso

Pré-visualizar: E70230 IFM - Conector IFM Automação Industrial 6 Peças Terminais Parafusados

E70230 IFM - Conector IFM Automação Industrial 6 Peças Terminais Parafusados

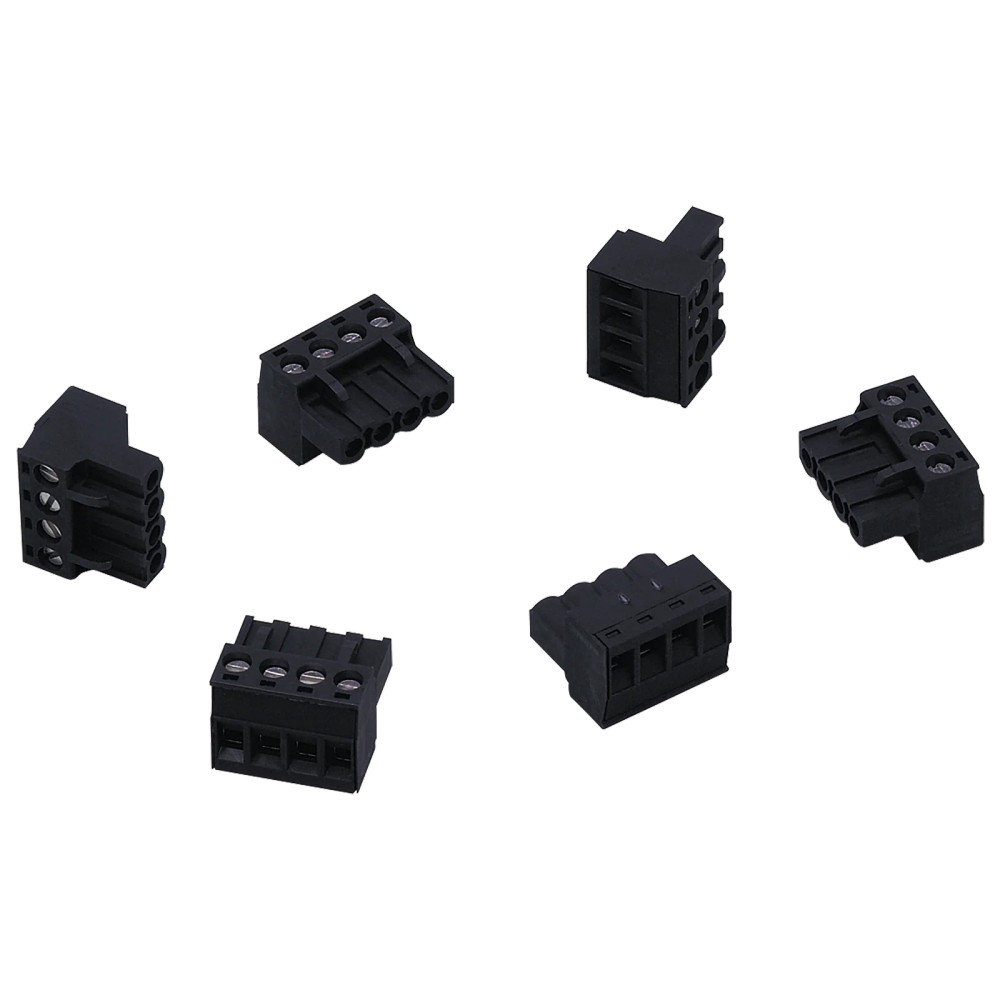

Imagem meramente ilustrativa

R$ 267,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70230
EAN: 4021179072441
NCM do produto: 85369090

Destaques do Produto Terminal Parafusado...mais

Fechar menu

Saiba mais sobre: "E70230 IFM - Conector IFM Automação Industrial 6 Peças Terminais Parafusados"

Destaques do Produto

Terminal

Parafusado

Seção do condutor

0,2 a 2,5 mm²

Corrente máxima indicada

20 A, com 2,5 mm²

Quantidade por conjunto

6 peças

Torque de aperto

0,5 Nm

Temperatura de operação

-30 a 100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector IFM E70230 com terminais parafusados, conjunto de 6 peças

O IFM E70230 é um conector com terminais parafusados, fornecido em conjunto de 6 peças. Destina-se a aplicações industriais e de automação industrial. Aceita condutores de 0,2 a 2,5 mm², com corrente máxima de carga de 20 A na seção de 2,5 mm². O invólucro é de PA e as peças condutoras de corrente são de liga de cobre estanhado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Conector com terminais parafusados
Código do fabricante	E70230
Quantidade	6 peças
Seção do condutor	0,2 a 2,5 mm²
Comprimento de decapagem	7 mm
Corrente máxima de carga	20 A com condutor de 2,5 mm²
Torque de aperto	0,5 Nm
Materiais	Peças condutoras: liga de cobre estanhado; invólucro: PA
Temperatura de operação	-30 a 100 °C
Peso	41,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam terminais parafusados e sejam compatíveis com a faixa de seção de condutor de 0,2 a 2,5 mm².
Instalações em que a corrente de carga não exceda o limite indicado de 20 A quando utilizado condutor de 2,5 mm².
Condições de operação dentro da faixa informada de -30 a 100 °C.

⚠ Considere outro se precisa de:

Não selecione para condutores com seção fora da faixa de 0,2 a 2,5 mm².
Não utilize com corrente superior a 20 A na condição indicada de condutor de 2,5 mm².
Não aplique torque diferente de 0,5 Nm sem confirmar a orientação técnica do fabricante.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação industrial, conforme indicado na ficha do produto.
Possibilidade de aplicação em ligações com terminais parafusados quando a seção do condutor estiver entre 0,2 e 2,5 mm² e os demais requisitos elétricos e mecânicos forem confirmados. Essa possibilidade é uma inferência baseada nos dados de conexão; a ficha não identifica equipamentos específicos compatíveis.
Para a condição indicada de condutor de 2,5 mm², respeitar o limite informado de corrente de 20 A e a faixa de temperatura de -30 a 100 °C.
A ficha não informa grau de proteção, tensão nominal, modelo de equipamento compatível ou protocolo; esses pontos devem ser verificados no datasheet e na documentação do equipamento de destino.

COMO ESCOLHER

Antes de comprar o Conector IFM E70230 com terminais parafusados, conjunto de 6 peças, verifique estes pontos:

Quando escolher o E70230

Escolha este conjunto quando a aplicação requerer terminais parafusados, condutores de 0,2 a 2,5 mm² e operar dentro de -30 a 100 °C. Para a condição de 2,5 mm², considere o limite informado de 20 A.

Quando verificar outra especificação

Procure uma opção com dados compatíveis se a seção do condutor, a corrente requerida ou a temperatura de operação ultrapassar os limites informados. A ficha disponível não especifica interfaces, dispositivos ou protocolos compatíveis; confirme o encaixe e a aplicação no datasheet ou com o fabricante antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm	Fabricante indicado na ficha do produto.
Tipo de produto	Conector	Classificação do produto.
Descrição do terminal	Terminais parafusados	Tipo de conexão informado.
Código do artigo / SKU / Part Number	E70230	Identificadores do produto.
GTIN	4021179072441	Identificador comercial informado.
Quantidade por conjunto	6 peças	Quantidade indicada para a apresentação do produto.
Categoria	Tecnologia de conexão; conector / terminal de parafuso	Classificação comercial fornecida.
Aplicação informada	Aplicações industriais / automação industrial	Uso descrito nos dados do produto.

Dados elétricos e conexão
Tipo de terminal	Parafusado	Conexão elétrica realizada por aperto de parafuso.
Seção do condutor	0,2 a 2,5 mm²	Faixa de seção indicada para a conexão elétrica.
Comprimento de decapagem	7 mm	Comprimento de isolamento a remover informado para o condutor.
Corrente máxima de carga	20 A com condutor de 2,5 mm²	Limite informado para a seção de condutor especificada.
Torque	0,5 Nm	Valor de aperto informado para o terminal.

Materiais e construção
Material das peças condutoras de corrente	Liga de cobre estanhado	Material condutor indicado na ficha.
Material do invólucro	PA	Material do invólucro indicado na ficha.

Condições ambientais
Faixa de temperatura	-30 a 100 °C	Faixa de temperatura de operação informada.

Dados físicos
Peso	41,7 g	Peso indicado para o produto no conjunto de dados.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Terminal parafusado; seção de condutor informada de 0,2 a 2,5 mm²; comprimento de decapagem de 7 mm. Corrente máxima indicada: 20 A com condutor de 2,5 mm². A ficha não identifica tensão nominal nem dispositivos elétricos compatíveis.

Processo Não especificada na ficha. Confirme a conexão mecânica e a aplicação no datasheet do fabricante; os dados de seção do condutor não definem compatibilidade mecânica com um equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação de condutor de 0,2 a 2,5 mm² em terminal parafusado	✓	A faixa de seção do condutor e o tipo de terminal estão informados para o produto.
Aplicação com condutor de 2,5 mm² e corrente de até 20 A	✓	A ficha informa corrente máxima de carga de 20 A para a condição de 2,5 mm².
Aplicação acima de 20 A com condutor de 2,5 mm²	✗	A corrente solicitada excede o máximo informado para essa condição.
Instalação fora da faixa de -30 a 100 °C	✗	A condição de temperatura ultrapassa a faixa de operação informada.
Compatibilidade com um equipamento, encaixe ou protocolo específico	✗	A ficha disponível não informa interfaces, protocolo ou compatibilidade com modelos de equipamentos específicos; é necessário confirmar esses dados com o fabricante.

INSTALAÇÃO

Como instalar o Conector IFM E70230 com terminais parafusados, conjunto de 6 peças

Confirme no datasheet e no equipamento de destino que o conector E70230 é compatível com a aplicação e com a conexão requerida.
Verifique se a seção do condutor está entre 0,2 e 2,5 mm² e se a corrente atende ao limite especificado para a seção utilizada.
Prepare o condutor removendo 7 mm de isolamento, conforme o comprimento de decapagem informado.
Insira o condutor no terminal parafusado sem deixar fios soltos ou material isolante dentro da área de contato.
Aperte o terminal com torque de 0,5 Nm, conforme o valor indicado na ficha.
Antes de energizar, confira a fixação do condutor e valide as condições de operação, incluindo a faixa de temperatura de -30 a 100 °C.

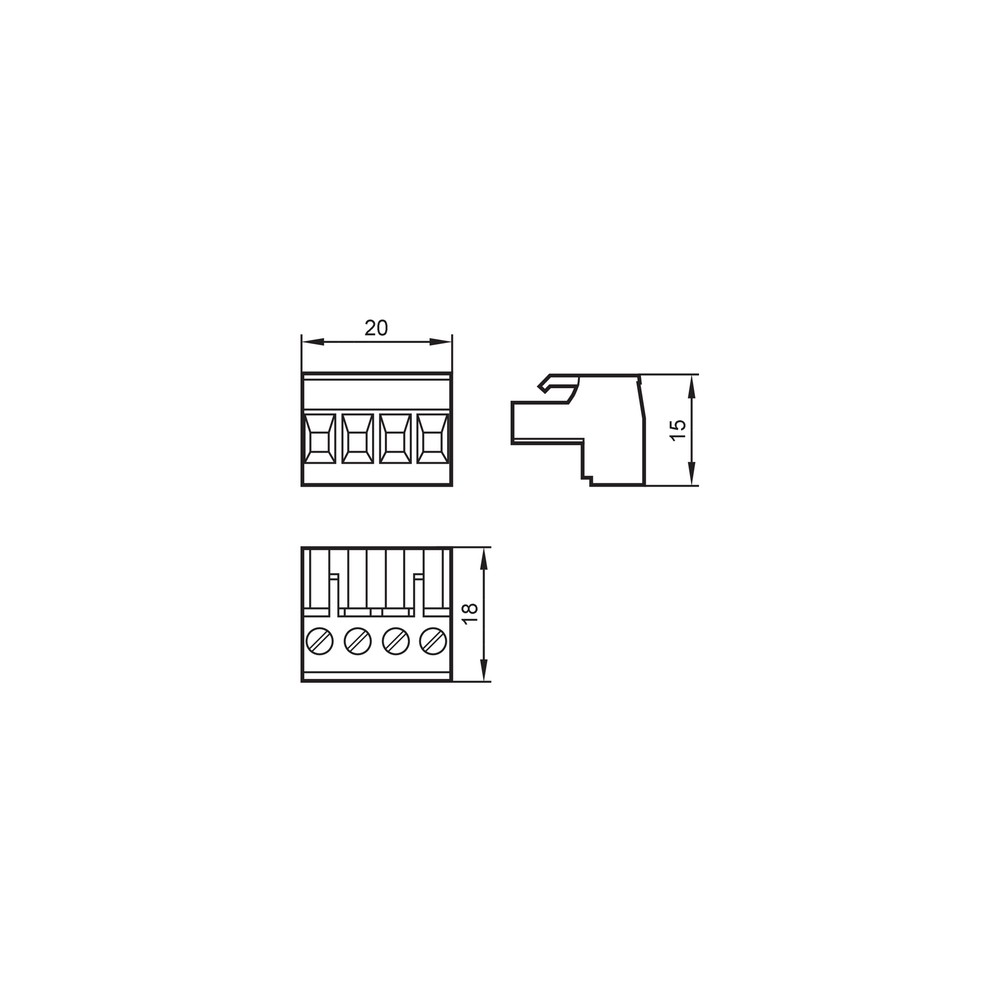

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Condutor solta-se ou apresenta fixação instável.	Aperto incorreto, terminal inadequado para a seção do fio ou montagem incompleta.	Confira se o condutor está dentro da faixa de 0,2 a 2,5 mm² e se o aperto foi realizado conforme o torque informado de 0,5 Nm.
Conexão elétrica interrompida ou intermitente após a montagem.	Condutor mal inserido, decapagem diferente dos 7 mm indicados ou contato incompleto no terminal.	Desenergize a instalação e verifique o comprimento de decapagem, a posição do condutor no terminal e a firmeza da conexão.
Aquecimento observado na conexão durante a operação.	Corrente acima do limite informado para a condição aplicável ou conexão com aperto/contato inadequado.	Compare a corrente e a seção utilizadas com os dados do fabricante; para 2,5 mm², confirme que a corrente não ultrapassa 20 A e inspecione o aperto.
O conjunto não se ajusta ao equipamento ou à montagem prevista.	Compatibilidade mecânica ou elétrica não confirmada; a ficha disponível não identifica equipamentos ou encaixes específicos.	Compare o desenho e o datasheet do E70230 com a conexão do equipamento de destino e confirme os requisitos com o fabricante antes de substituir ou adaptar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E70230 (Datasheet) Desenho em escala IFM E70230 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70230 e para que serve?

É um conector com terminais parafusados, destinado a aplicações industriais e de automação. A ficha informa conexão para condutores de 0,2 a 2,5 mm².

O que vem no conjunto e qual é o material do conector?

O produto é fornecido em conjunto de 6 peças. A ficha indica PA no invólucro e liga de cobre estanhado nas peças condutoras de corrente.

O E70230 serve para corrente acima de 20 A?

A ficha informa máximo de 20 A com condutor de 2,5 mm². Não há base nos dados disponíveis para aprovar correntes superiores.

Posso usar o E70230 com condutor fora de 0,2 a 2,5 mm²?

A faixa informada é de 0,2 a 2,5 mm². Para condutores fora dessa faixa, confirme outra opção com o fabricante; a ficha não valida esse uso.

O terminal parece estar conectado, mas o circuito fica intermitente. O que verifico?

Com a instalação desenergizada, verifique se o condutor foi inserido corretamente e se a decapagem corresponde a 7 mm. Confira também o aperto de 0,5 Nm indicado.

A conexão está aquecendo; devo trocar o conector?

Antes de substituir, compare a corrente e a seção do condutor com os limites informados. Para 2,5 mm², a corrente máxima indicada é 20 A; verifique também a fixação e o contato do fio.

Vale mais a pena comprar este conjunto ou peças avulsas?

A apresentação informada para o E70230 é um conjunto de 6 peças. A ficha não descreve uma versão avulsa, então confirme a disponibilidade de outras apresentações com o fornecedor.

Como saber se este conector é compatível com meu equipamento?

A ficha especifica características do terminal e do condutor, mas não lista equipamentos ou encaixes compatíveis. Compare o desenho e os dados do datasheet com a conexão do equipamento antes da compra.

Qual ferramenta e quais cuidados devo usar na instalação?

A ficha informa torque de aperto de 0,5 Nm e decapagem de 7 mm. Use ferramenta capaz de controlar o torque e faça a montagem com o circuito desenergizado.

Posso instalar o E70230 em qualquer temperatura?

Não. A faixa de temperatura de operação informada é de -30 a 100 °C; confirme que as condições da aplicação permanecem dentro desse intervalo.

GLOSSÁRIO TÉCNICO

Terminal parafusado

Conexão elétrica em que o condutor é fixado por aperto de parafuso. (Ref.: tipo de terminal — parafusado; torque — 0,5 Nm)

Seção do condutor

Área nominal da seção transversal do fio, expressa em milímetros quadrados. (Ref.: conexão elétrica — 0,2 a 2,5 mm²)

Comprimento de decapagem

Comprimento de isolamento removido na extremidade do condutor para permitir sua conexão. (Ref.: 7 mm)

Corrente máxima de carga

Limite de corrente indicado para uma condição específica de conexão. (Ref.: 20 A com condutor de 2,5 mm²)

Liga de cobre estanhado

Material especificado para as peças condutoras de corrente do conector. (Ref.: material das peças condutoras — liga de cobre estanhado)
