Cabo de Endereçamento AS-Interface IFM E70213 1,6m

Pré-visualizar: E70213 IFM - Cabo de Endereçamento AS-Interface Para Escravos AS-i 1,6m M12 4 Polos

E70213 IFM - Cabo de Endereçamento AS-Interface Para Escravos AS-i 1,6m M12 4 Polos

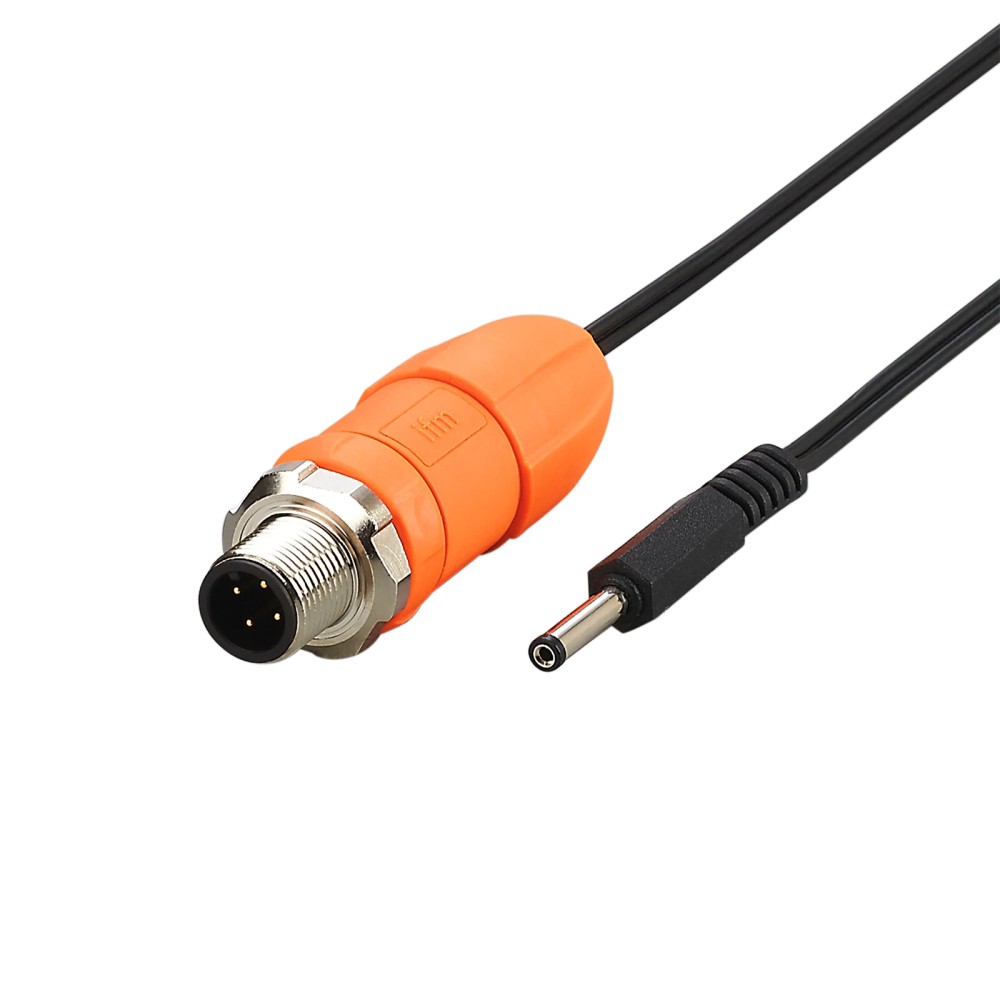

Imagem meramente ilustrativa

R$ 233,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70213
EAN: 4021179072298
NCM do produto: 85444900

Destaques do Produto Tipo Cabo de...mais

Fechar menu

Saiba mais sobre: "E70213 IFM - Cabo de Endereçamento AS-Interface Para Escravos AS-i 1,6m M12 4 Polos"

Destaques do Produto

Tipo

Cabo de endereçamento AS-i

Comprimento

1,6 m

Conector

M12, 4 polos

Codificação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E70213 IFM - Cabo de Endereçamento AS-Interface Para Escravos AS-i 1,6m M12 4 Polos

O cabo de endereçamento E70213 é um acessório essencial para a configuração de dispositivos escravos em redes AS-Interface. Com 1,6 metros de comprimento, ele facilita o acesso a componentes de campo durante o comissionamento. O produto utiliza um conector M12 robusto com 4 polos e codificação A, garantindo compatibilidade mecânica segura com a infraestrutura da IFM.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E70213
Tecnologia	AS-Interface
Comprimento	1,6 m
Conexão	M12
Polos	4
Codificação	A
Peso	47,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Endereçamento de escravos AS-Interface com conector M12
Ambientes industriais de automação que utilizam a tecnologia AS-i
Conexões rápidas para configuração de dispositivos de campo

⚠ Considere outro se precisa de:

Uso em aplicações de alta vibração sem verificação do bloqueio do conector
Conexão em portas M12 com codificação diferente de A
Submersão ou exposição a agentes químicos corrosivos não compatíveis com material PA (Poliamida)

APLICAÇÕES E USO

Endereçamento inicial de sensores e atuadores AS-i em campo.
Manutenção e substituição de dispositivos escravos em redes instaladas.
Uso em gabinetes ou máquinas onde a conexão M12 é o padrão adotado para diagnóstico.

COMO ESCOLHER

Antes de comprar o E70213 IFM - Cabo de Endereçamento AS-Interface Para Escravos AS-i 1,6m M12 4 Polos, verifique estes pontos:

Quando escolher este cabo

Utilize este cabo quando precisar realizar o endereçamento ou a programação de escravos AS-Interface que possuem interface de conexão M12 de 4 polos com codificação A.

Quando buscar outra opção

Busque alternativas se o seu dispositivo de campo utilizar conectores diferentes (ex: M8, RJ45) ou se o comprimento de 1,6 metros for insuficiente para a distância entre o escravo e o mestre de programação.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tecnologia	AS-Interface	Padrão de comunicação de dados
Tipo de produto	Cabo de endereçamento	Função principal do componente

Dados Mecânicos
Conexão	1 x M12	Interface física de conexão
Codificação	A	Padrão de orientação do conector
Contatos	4	Número de pinos de sinal
Material de bloqueio	PA (Poliamida)	Material do componente de travamento

Dimensões e Peso
Comprimento	1,6 m	Extensão do cabo para alcance operacional
Peso	47,4 g	Massa total do componente

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica 4 polos

Processo Conector M12, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Escravos AS-i com porta M12 padrão	✓	O cabo é desenhado especificamente para a interface física AS-i com conexão M12 de 4 polos.
Dispositivos com conexão M12 Codificação B ou D	✗	O cabo utiliza codificação A, que é fisicamente incompatível com encaixes de codificação B ou D.

INSTALAÇÃO

Como instalar o E70213 IFM - Cabo de Endereçamento AS-Interface Para Escravos AS-i 1,6m M12 4 Polos

Certifique-se de que o dispositivo escravo AS-i esteja desenergizado, se necessário.
Verifique a compatibilidade do conector M12 do dispositivo com o cabo E70213.
Alinhe os pinos do conector do cabo com a entrada fêmea do dispositivo.
Insira o conector M12 firmemente até sentir o encaixe.
Rosqueie a porca de travamento (PA) manualmente até sentir resistência, garantindo uma conexão segura.
Realize o procedimento de endereçamento conforme instrução do mestre de programação.

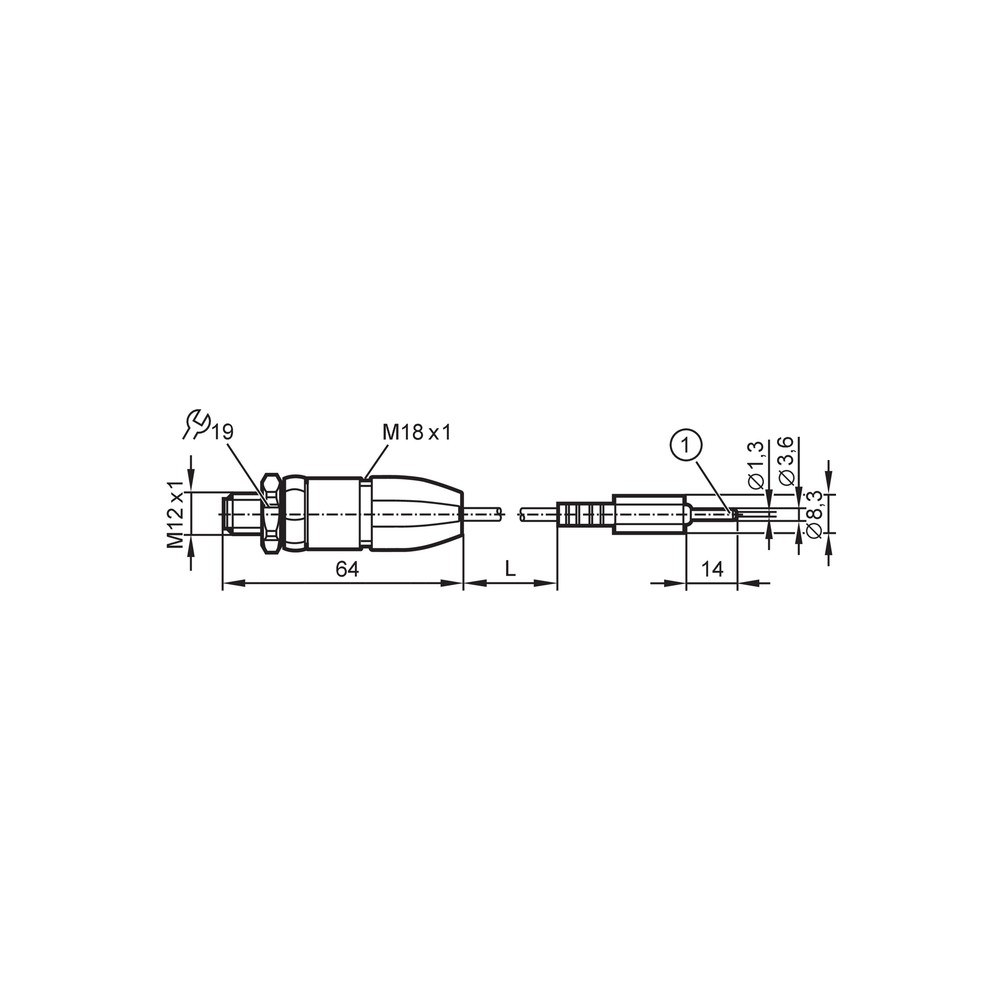

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo escravo não é detectado pelo mestre ou unidade de endereçamento	Conector M12 não inserido corretamente ou pino empenado	Verificar o alinhamento dos contatos internos do conector M12 e a integridade da trava
Intermitência na comunicação ou erro de 'cabo desconectado'	Rompimento interno do condutor por tração excessiva	Realizar teste de continuidade nos pinos de sinal utilizando um multímetro
Falha na leitura ou endereçamento instável	Oxidação nos terminais do conector	Inspecionar visualmente se há presença de corrosão ou sujeira nos pinos metálicos
Dificuldade de encaixe ou impossibilidade de conexão física	Uso de cabo com codificação mecânica incompatível	Verificar se o conector do dispositivo e do cabo possuem a mesma codificação (A)

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial E70213 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E70213 da IFM e qual sua finalidade principal?

Este cabo é um componente de endereçamento e programação projetado especificamente para dispositivos escravos AS-Interface.

Quais são as características físicas e de conexão deste cabo?

O cabo possui comprimento de 1,6 metros e utiliza conexão M12 de 4 polos com codificação A, sendo um acessório de conectividade passiva.

Este cabo pode ser utilizado para transmitir energia ou sinais de rede de outros protocolos?

Este cabo não é destinado a transmissão de sinais de potência ou comunicação de alta velocidade fora do padrão AS-Interface, sendo exclusivo para endereçamento.

Posso utilizar este cabo para substituir cabos de comunicação de rede industrial padrão?

Não, este modelo é estritamente um cabo de endereçamento para dispositivos da tecnologia AS-i e não é compatível com protocolos como PROFINET, EtherNet/IP ou IO-Link para comunicação de dados.

O que devo verificar se o dispositivo AS-i não for reconhecido durante o endereçamento?

Se houver falha na atribuição de endereços, verifique primeiro se o conector M12 está totalmente inserido e se os pinos não apresentam oxidação ou desalinhamento.

Quais são os sinais de desgaste ou falha técnica neste cabo?

A falha de comunicação frequente durante o endereçamento pode indicar um cabo rompido internamente ou danos nos contatos do conector, exigindo inspeção visual e teste de continuidade.

Qual a vantagem de escolher o cabo original IFM em vez de cabos M12 genéricos?

Este produto é um cabo de conexão dedicado para a interface AS-i, enquanto alternativas de mercado podem não garantir a compatibilidade mecânica ou a codificação correta do conector M12 exigida pelos escravos AS-i.

Como decidir entre este cabo e outros modelos de endereçamento AS-Interface?

A escolha entre este modelo e outros cabos de endereçamento depende exclusivamente do padrão de conexão (neste caso, M12 de 4 polos com codificação A) exigido pelo seu escravo AS-i.

Como proceder com a instalação ou uso deste cabo?

A instalação consiste na conexão direta entre o dispositivo escravo AS-i e a unidade de programação ou mestre de rede, garantindo que o travamento do conector M12 esteja fixado (PA).

Qual a origem e a confiabilidade deste cabo para uso industrial?

Este produto possui procedência garantida pela IFM Electronic, sendo um item industrial de alta confiabilidade projetado conforme padrões de robustez da marca.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de comunicação industrial (Ref.: tecnologia) simplificado para sensores e atuadores no nível mais baixo da automação.

Codificação A

Padrão de pinagem e encaixe para conectores M12 (Ref.: conexão_conector), garantindo que apenas dispositivos compatíveis sejam conectados.

Escravo AS-i

Dispositivo de campo (sensor ou atuador) que opera como componente de rede em um sistema AS-Interface (Ref.: Modelo).

M12

Tipo de conector circular de 12mm de diâmetro utilizado em automação industrial (Ref.: conexao_conector).

PA (Poliamida)

Material polimérico termoplástico utilizado nos conectores e porcas de bloqueio devido à sua resistência mecânica (Ref.: material_porca).
