Soquete de Instalação IFM E70156

Pré-visualizar: E70156 IFM - Soquete de Instalação ifm Automação Industrial M12 4 Pinos IP68 0,5m

E70156 IFM - Soquete de Instalação ifm Automação Industrial M12 4 Pinos IP68 0,5m

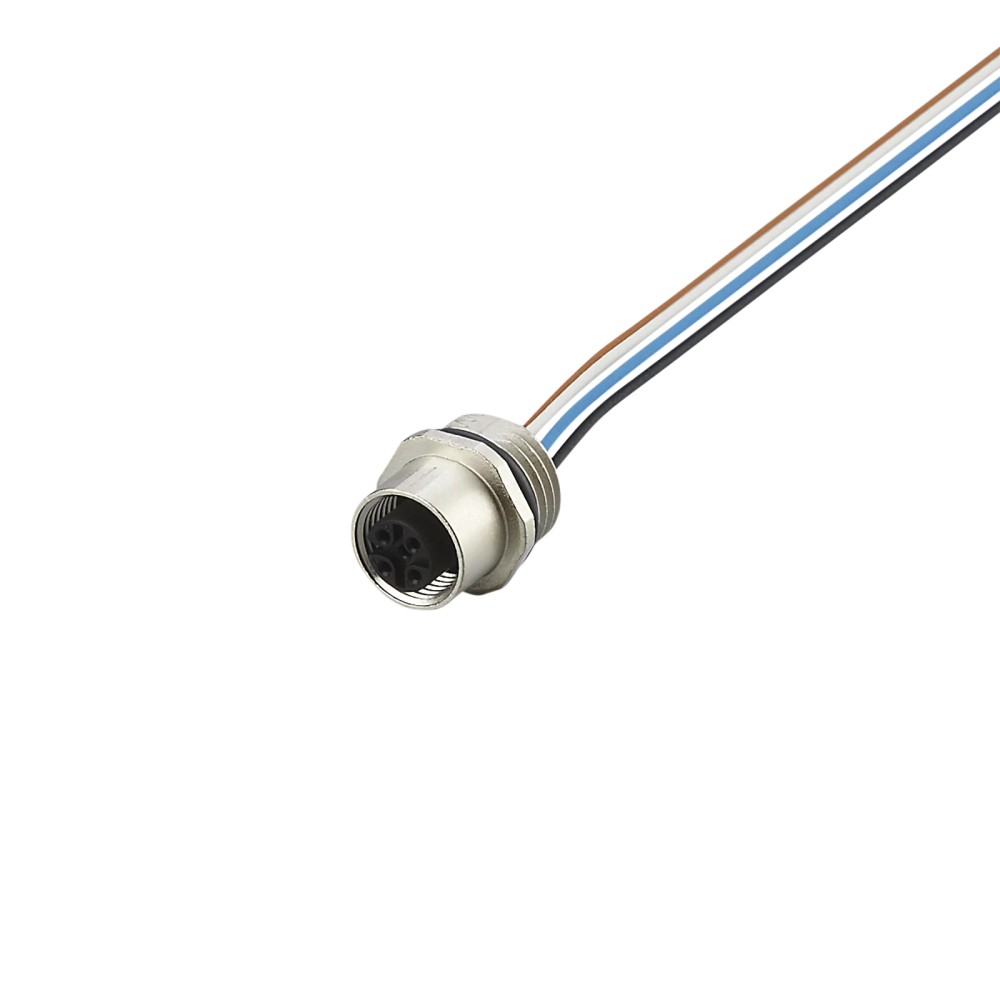

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70156
EAN: 4021179071710
NCM do produto: 85369090

Destaques do Produto Interface M12,...mais

Fechar menu

Saiba mais sobre: "E70156 IFM - Soquete de Instalação ifm Automação Industrial M12 4 Pinos IP68 0,5m"

Destaques do Produto

Interface

M12, codificação A, 4 contatos

Cabo

PVC, 0,5 m, 4 × 0,25 mm²

Tensão de operação

Inferior a 250 V AC/DC

Proteção declarada

IP68

Montagem

Rosca PG 9

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete de Instalação ifm E70156, M12 A-coded, 4 pinos, cabo PVC de 0,5 m, IP68

O ifm E70156 é um soquete de instalação com conexão M12, codificação A e 4 contatos, destinado a aplicações industriais e de automação. Possui cabo de PVC de 0,5 m e invólucro de zinco moldado sob pressão niquelado. A ficha informa grau de proteção IP68 e tensão de operação inferior a 250 V AC/DC. A conexão e a pinagem devem corresponder ao dispositivo e ao esquema elétrico da aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete de instalação

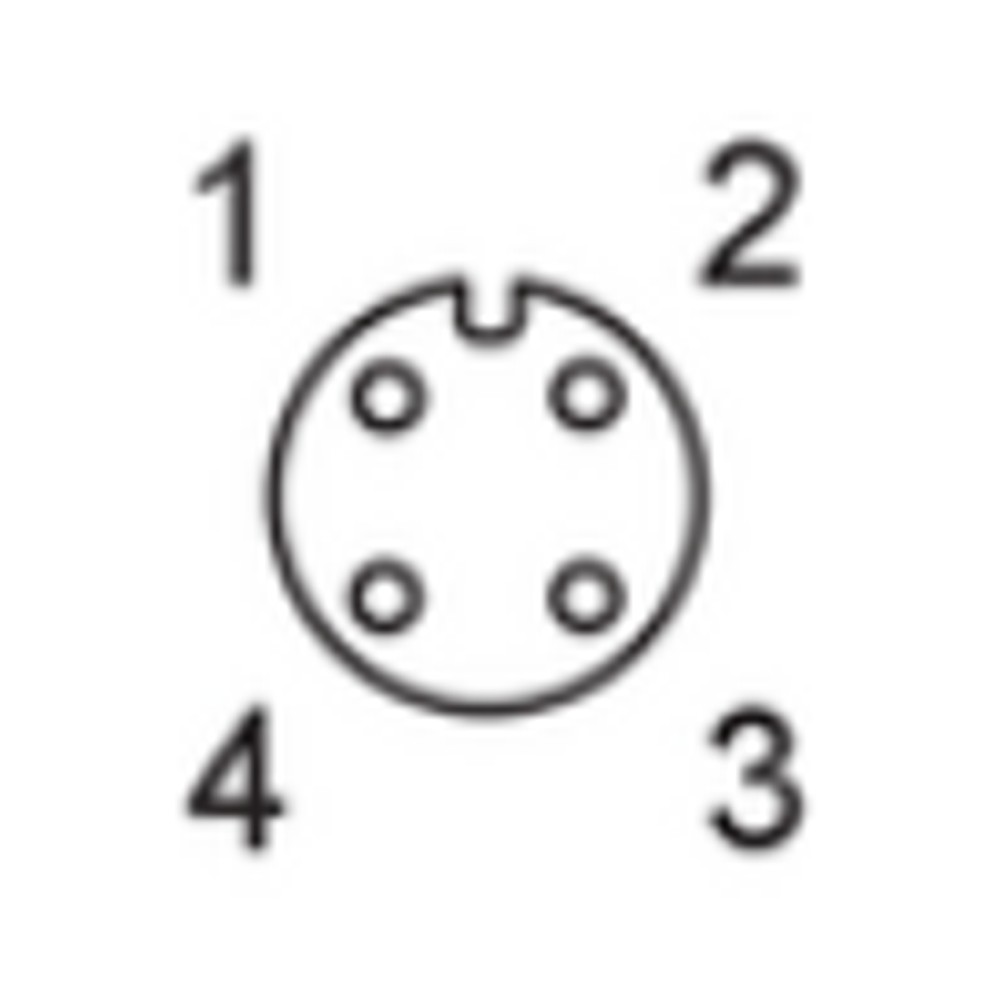

Conexão do soquete	1 × M12, codificação A, 4 contatos
Comprimento do cabo	0,5 m
Material do cabo	PVC
Tensão de operação	< 250 V AC/DC
Grau de proteção	IP68
Material do invólucro	Zinco moldado sob pressão niquelado
Seção transversal dos condutores	4 × 0,25 mm²
Temperatura ambiente	-25…85 °C
Rosca de instalação	PG 9

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram um soquete de instalação M12 A-coded de 4 contatos, cabo de 0,5 m e montagem com rosca PG 9.
Instalações cujos requisitos elétricos e ambientais estejam dentro dos limites informados na ficha: abaixo de 250 V AC/DC e temperatura ambiente de -25 a 85 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento de cabo diferente de 0,5 m, outra codificação ou quantidade de contatos; a ficha deste modelo especifica M12 A-coded com 4 contatos.
Não utilizar fora da faixa de tensão ou temperatura declarada. A ficha não fornece valores de corrente, pinagem funcional detalhada nem condições de ensaio do IP68; valide esses requisitos no datasheet antes da aplicação.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexões em instalações industriais e de automação que utilizem a configuração M12 A-coded de 4 contatos. Confirme a pinagem com o esquema do dispositivo conectado.
Possibilidade de uso em montagem com rosca PG 9 e cabo de 0,5 m, desde que a interface, a tensão (< 250 V AC/DC) e a temperatura ambiente (-25…85 °C) atendam aos requisitos da instalação.
O grau IP68 é declarado para o produto. Como a ficha fornecida não detalha condições de ensaio, profundidade ou duração de imersão, valide esses requisitos específicos no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Soquete de Instalação ifm E70156, M12 A-coded, 4 pinos, cabo PVC de 0,5 m, IP68, verifique estes pontos:

Escolha o E70156 quando

A aplicação exigir soquete de instalação M12 com codificação A e 4 contatos, cabo PVC de 0,5 m, rosca PG 9 e operar dentro dos limites de tensão e temperatura especificados.

Procure outra configuração quando

O projeto requerer outro comprimento de cabo, outra codificação ou número de contatos, ou não corresponder à rosca PG 9. Compare a ficha do modelo alternativo com a interface mecânica e o circuito elétrico da instalação; não presuma compatibilidade apenas por ambos usarem M12.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete de instalação	Classificação do componente conforme a ficha do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicações indicadas nos dados do produto.
Marca	ifm	Fabricante informado para o produto.
Modelo / código do produto	E70156	Identificação do produto no anúncio.
Part number	ADOGH040--S0,50	Referência identificada nos dados do catálogo.
GTIN	4021179071710	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão	Categoria do produto no anúncio.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de operação declarado; a ficha fornecida não informa corrente nominal.
Seção transversal do cabo	4 × 0,25 mm²	Seção indicada para os quatro condutores.

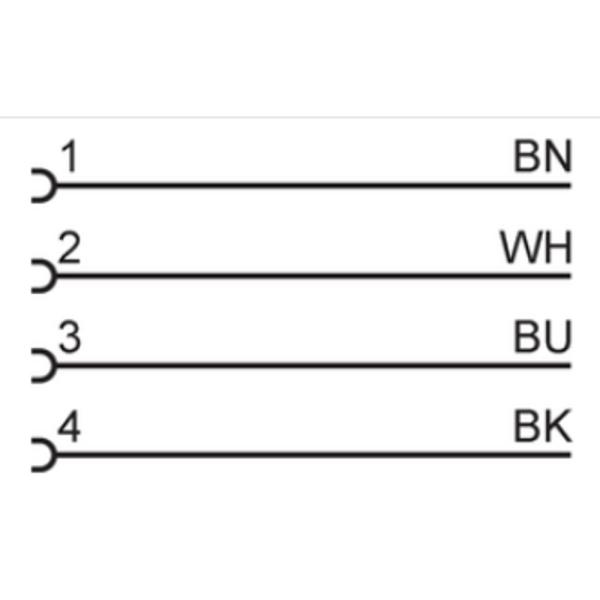

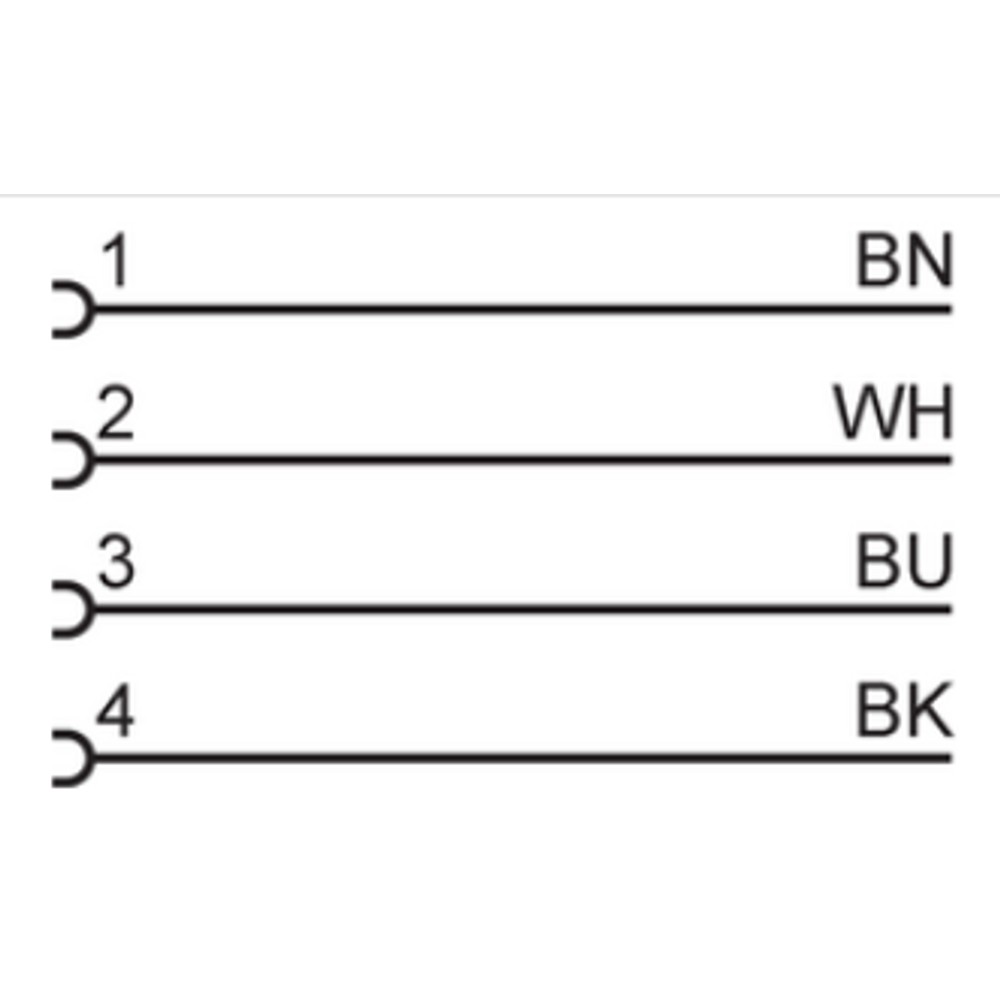

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor informada; a função elétrica de cada condutor não está especificada nos dados fornecidos.

Conexão elétrica
Conexão do soquete	1 × M12	Interface de conexão declarada.
Codificação	A	Codificação mecânica informada para o conector.
Número de contatos	4	Quantidade de contatos do soquete.
Comprimento do cabo	0,5 m	Comprimento declarado do cabo integrado.
Material do cabo / isolamento	PVC	Material informado para o cabo.

Condições ambientais
Grau de proteção	IP68	Grau de proteção declarado na ficha; condições específicas de ensaio ou instalação não foram detalhadas nos dados fornecidos.
Temperatura ambiente	-25…85 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos e materiais
Rosca de instalação	PG 9	Tamanho de rosca declarado para a instalação.
Material do invólucro	Zinco moldado sob pressão niquelado	Material e acabamento informados para o invólucro.
Peso	28,7 g	Valor informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O produto é um componente de conexão; a ficha identifica um soquete M12 A-coded com 4 contatos.

Conexões

Elétrica Cabo PVC de 0,5 m, 4 × 0,25 mm²; tensão de operação < 250 V AC/DC. Cores informadas: BK (preto), BN (marrom), BU (azul) e WH (branco). Confirme a função de cada contato no esquema do dispositivo antes de ligar; a ficha fornecida não especifica a pinagem funcional.

Processo Não aplicável como conexão de processo. A montagem informada é rosca PG 9; o lado de conexão elétrica é um soquete M12, codificação A, com 4 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 A-coded de 4 contatos e requisitos elétricos compatíveis	✓	A configuração do soquete corresponde em codificação e quantidade de contatos. Verifique também a pinagem do dispositivo, pois a ficha não detalha a atribuição funcional dos contatos.
Montagem que aceite rosca PG 9 e cabo de 0,5 m	✓	A rosca e o comprimento correspondem aos dados declarados para o E70156.
Conector M12 com codificação ou número de contatos diferente	✗	A configuração declarada é M12 A-coded, com 4 contatos; outra configuração não corresponde à especificação deste produto.
Instalação que exija tensão igual ou superior a 250 V AC/DC	✗	A tensão de operação especificada é inferior a 250 V AC/DC.
Ambiente fora da faixa de -25 a 85 °C	✗	A faixa de temperatura ambiente declarada é de -25 a 85 °C.

INSTALAÇÃO

Como instalar o Soquete de Instalação ifm E70156, M12 A-coded, 4 pinos, cabo PVC de 0,5 m, IP68

Confirme que o dispositivo e o circuito requerem conexão M12 A-coded com 4 contatos e que a montagem aceita rosca PG 9.
Verifique no datasheet e no esquema do equipamento a função de cada contato; não determine a pinagem apenas pela cor dos fios.
Desenergize o circuito antes da instalação e confirme que a tensão prevista está dentro do limite informado para o produto.
Prepare a abertura de montagem compatível com a rosca PG 9, sem forçar ou danificar a rosca e o invólucro.
Instale o soquete e conecte os condutores conforme o esquema elétrico validado para a aplicação.
Inspecione o assentamento e a conexão antes de energizar; confira se as condições ambientais e de vedação correspondem aos requisitos da instalação.

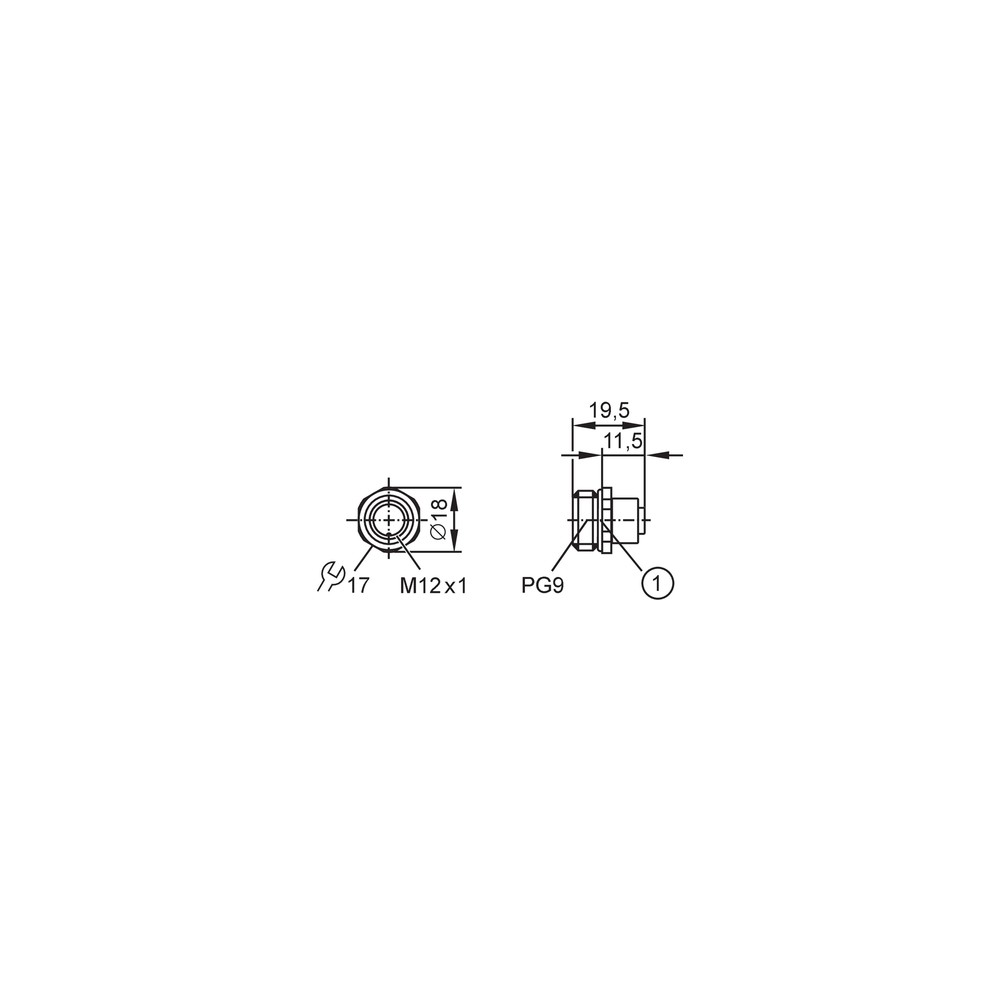

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Pinagem ou função dos condutores incompatível com o esquema do equipamento; a ficha fornecida lista cores, mas não suas funções elétricas.	Desenergize o circuito e compare a ligação de cada contato com o esquema do dispositivo e o datasheet do E70156.
A conexão M12 não acopla ou não assenta corretamente.	Codificação, quantidade de contatos ou alinhamento mecânico incompatível com o conector correspondente.	Confira se o conector do equipamento é M12 A-coded de 4 contatos e alinhe as interfaces sem aplicar força.
Há interrupção elétrica intermitente durante a operação.	Contato ou conexão do cabo com assentamento inadequado, ou condutor danificado durante a instalação.	Com o circuito desenergizado, inspecione o acoplamento e o cabo; verifique a continuidade conforme os procedimentos de manutenção da instalação.
A instalação não mantém a proteção ambiental esperada.	Condição de montagem, vedação ou uso diferente das condições aplicáveis ao grau IP68 declarado; os detalhes de ensaio não constam nos dados fornecidos.	Confira a montagem e as condições específicas de uso no datasheet do fabricante; não presuma proteção em qualquer condição de imersão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E70156 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E70156 e para que serve?

É um soquete de instalação para aplicações industriais e de automação. Possui conexão M12 A-coded de 4 contatos e cabo integrado.

Com quais conectores ele pode ser compatível?

A ficha especifica M12 com codificação A e 4 contatos. A compatibilidade elétrica depende também da pinagem do dispositivo, que deve ser verificada no respectivo esquema.

O que acompanha o produto?

Os dados identificam o produto como um soquete de instalação com cabo de 0,5 m. A ficha não relaciona acessórios incluídos; consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Ele serve para uma conexão M12 com codificação diferente ou mais de 4 contatos?

Não corresponde a essa configuração: este modelo é especificado como M12 A-coded com 4 contatos. Não force o acoplamento nem conclua compatibilidade apenas pelo diâmetro M12.

Posso usar este soquete em uma aplicação que exija 250 V ou mais?

A ficha informa tensão de operação inferior a 250 V AC/DC. Para requisitos iguais ou superiores, este modelo não atende ao limite declarado.

O equipamento não funciona depois da instalação; o que devo verificar antes de trocar o soquete?

Verifique primeiro se os contatos foram ligados conforme o esquema do dispositivo. As cores dos fios estão informadas, mas a função de cada condutor não está detalhada na ficha fornecida.

A conexão falha de forma intermitente; qual é a causa provável?

Pode haver acoplamento incompleto ou dano no cabo ou nos contatos. Com o circuito desenergizado, inspecione o encaixe e o cabo e verifique a continuidade conforme o procedimento da instalação.

É melhor comprar este soquete ou escolher um modelo com outro comprimento de cabo?

Escolha o E70156 quando 0,5 m atender ao trajeto e quando a configuração M12 A-coded de 4 contatos e a rosca PG 9 forem compatíveis. Se o projeto exigir outro comprimento, selecione uma versão cuja ficha declare esse comprimento.

Como instalar sem danificar a conexão?

Confirme a rosca PG 9 e alinhe corretamente o conector M12 antes do acoplamento. Desenergize o circuito e siga o esquema de ligação do equipamento; a ficha fornecida não especifica torque de aperto.

Qual manutenção devo fazer para preservar a conexão?

Inspecione periodicamente o assentamento do conector e o estado do cabo conforme o plano de manutenção da instalação. A ficha não especifica intervalo de manutenção ou procedimento de limpeza.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conexão circular utilizada neste soquete. (Ref.: Conexão do soquete: 1 × M12)

Codificação A

Configuração mecânica indicada para identificar a geometria de acoplamento do conector. (Ref.: Codificação: A)

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e uso devem ser confirmadas no datasheet. (Ref.: Grau de proteção: IP68)

PG 9

Tamanho da rosca de instalação indicado para a montagem do soquete. (Ref.: Rosca de instalação: PG 9)

Seção transversal do condutor

Área nominal indicada para cada condutor do cabo, expressa em milímetros quadrados. (Ref.: Seção transversal do cabo: 4 × 0,25 mm²)
