Mecânica de Tração por Cabo IFM E61443

Pré-visualizar: E61443 IFM - Mecânica de Tração por Cabo Draw Wire para Encoders Flange 58mm 10000mm Eixo 6mm

E61443 IFM - Mecânica de Tração por Cabo Draw Wire para Encoders Flange 58mm 10000mm Eixo 6mm

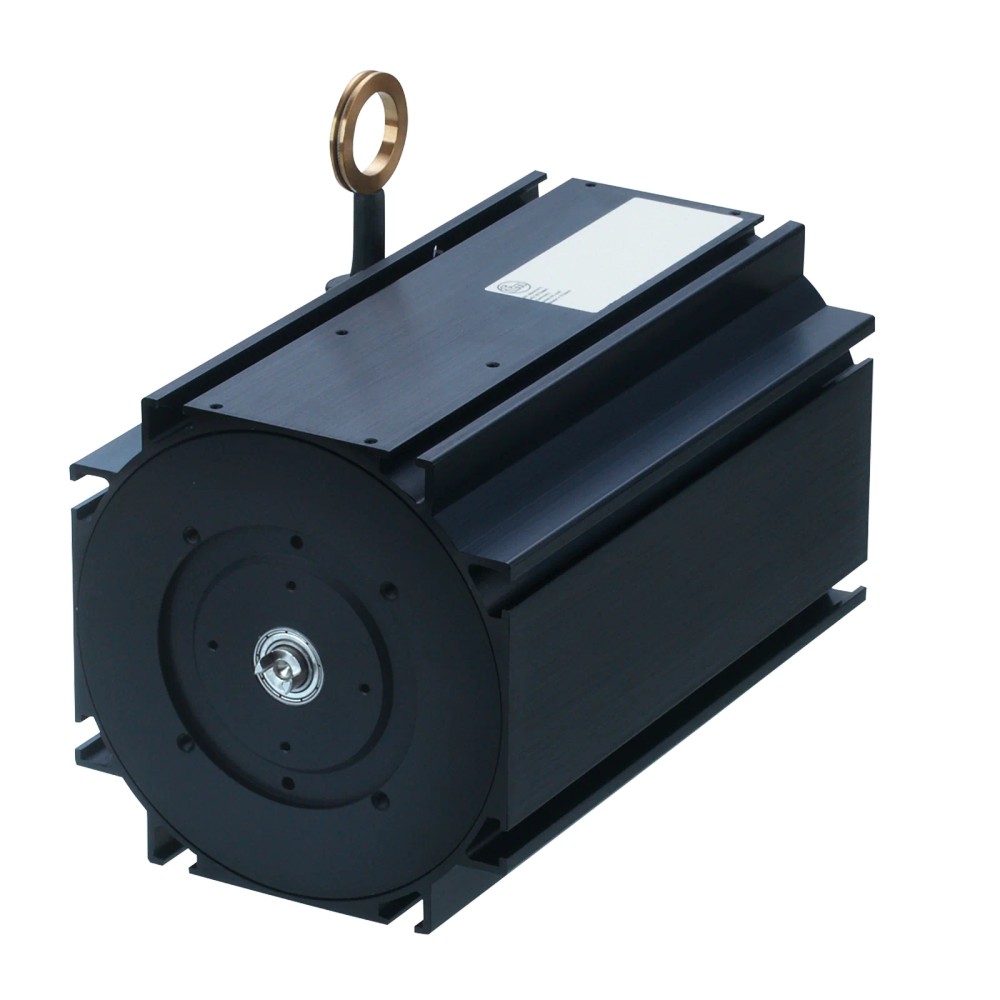

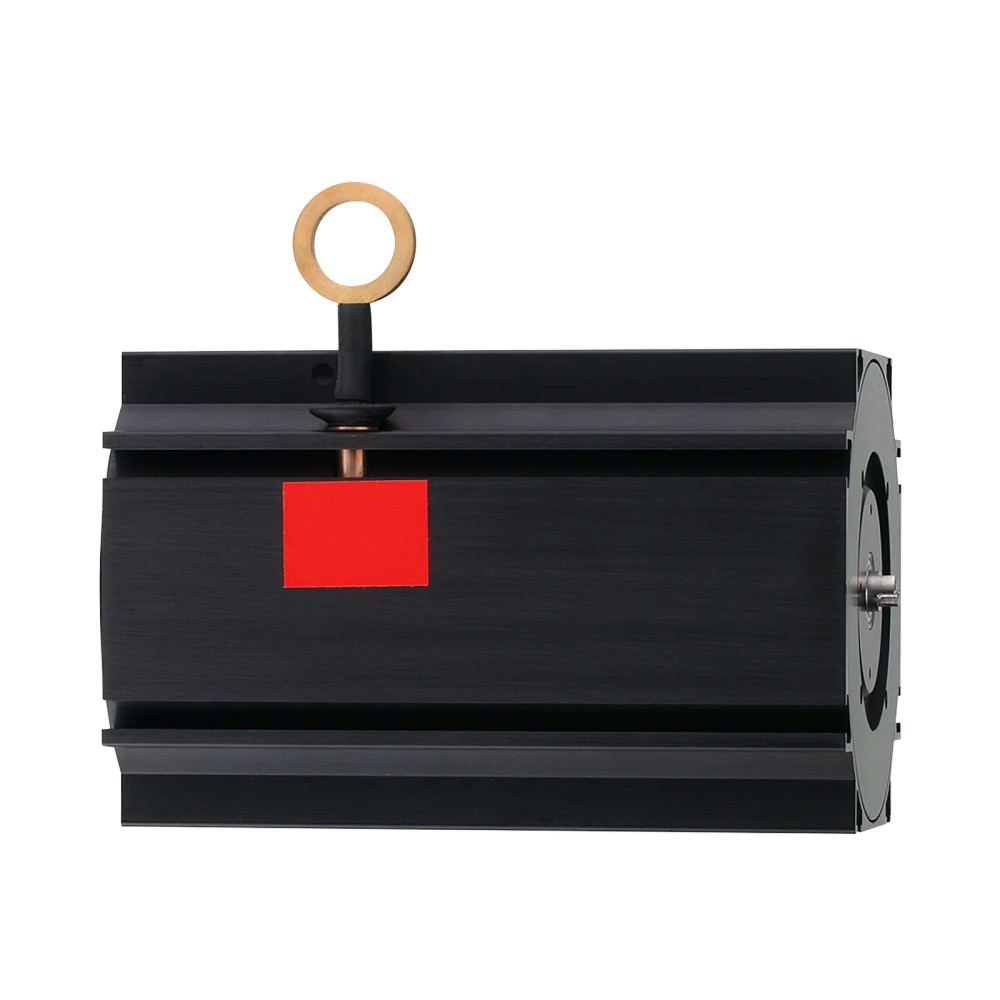

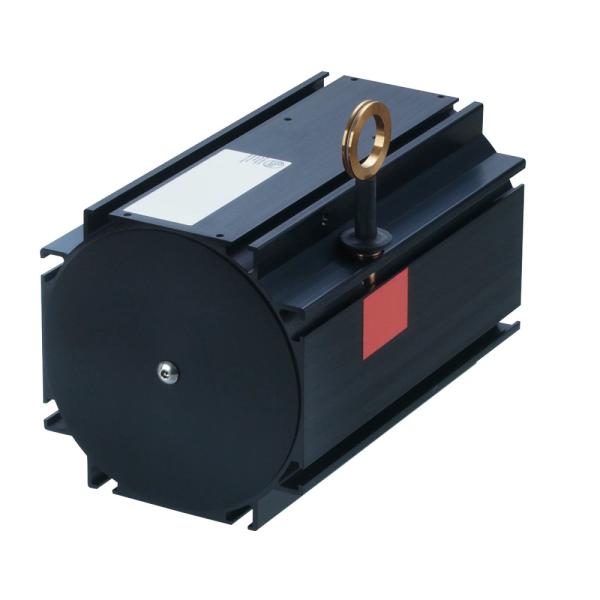

Imagem meramente ilustrativa

R$ 10.206,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E61443
EAN: 4021179334549
NCM do produto: 90319090

Destaques do Produto Aplicação Encoders...mais

Fechar menu

Saiba mais sobre: "E61443 IFM - Mecânica de Tração por Cabo Draw Wire para Encoders Flange 58mm 10000mm Eixo 6mm"

Destaques do Produto

Aplicação

Encoders

Curso de medição máximo

10.000 mm

Flange do encoder

Síncrono, 58 mm

Eixo do encoder

Maciço, 6 mm

Velocidade máxima do cabo

2 m/s

Temperatura de operação

-20...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E61443 IFM – Mecânica de tração por cabo Draw Wire de 10.000 mm para encoders com flange síncrono de 58 mm e eixo maciço de 6 mm

A E61443 é uma mecânica de tração por cabo Draw Wire para uso com encoders, convertendo deslocamento linear em rotação do encoder. Destina-se a encoders com flange síncrono de 58 mm e eixo maciço de 6 mm. O comprimento máximo de medição é 10.000 mm, com velocidade máxima do cabo de 2 m/s e precisão de ± 0,01 % FSO.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Mecânica de tração por cabo para encoders
Comprimento máximo de medição	10.000 mm
Compatibilidade mecânica especificada	Flange síncrono de 58 mm; eixo maciço de 6 mm
Precisão	± 0,01 % FSO
Repetibilidade	± 0,001 % FSO
Velocidade máxima do cabo	2 m/s
Aceleração máxima do cabo	6 g
Força de extração máxima / retração mínima	21 N / 8 N
Temperatura de operação	-20...80 °C
Dimensões	115 x 168,7 x 115 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com encoder de flange síncrono de 58 mm e eixo maciço de 6 mm, respeitando o curso máximo de medição de 10.000 mm.
Medição de deslocamento linear convertida em rotação do encoder, dentro dos limites especificados de velocidade, aceleração e temperatura.

⚠ Considere outro se precisa de:

Não selecionar para encoders cuja interface mecânica não corresponda ao flange síncrono de 58 mm e ao eixo maciço de 6 mm especificados.
Não utilizar em aplicações que exijam curso acima de 10.000 mm, velocidade do cabo acima de 2 m/s ou temperatura de operação fora de -20...80 °C.

APLICAÇÕES E USO

Aplicação especificada: montagem em encoder com flange síncrono de 58 mm e eixo maciço de 6 mm para converter deslocamento linear em rotação mecânica do encoder; respeitar o curso máximo de 10.000 mm.
Possibilidade de aplicação: acompanhamento de deslocamento linear em máquinas ou equipamentos com encoder, desde que a interface mecânica e os limites de velocidade, aceleração e temperatura sejam compatíveis. A ficha não identifica máquinas ou setores específicos.
Limitação operacional: a ficha especifica velocidade máxima do cabo de 2 m/s, aceleração máxima de 6 g e temperatura de operação de -20...80 °C; não extrapolar esses limites.

COMO ESCOLHER

Antes de comprar o E61443 IFM – Mecânica de tração por cabo Draw Wire de 10.000 mm para encoders com flange síncrono de 58 mm e eixo maciço de 6 mm, verifique estes pontos:

Escolha a E61443 quando

O encoder da aplicação tiver flange síncrono de 58 mm e eixo maciço de 6 mm, e o deslocamento linear não exceder 10.000 mm. Verifique também se velocidade, aceleração e temperatura permanecem dentro dos limites informados.

Avalie outra configuração quando

A interface do encoder for diferente, ou quando o curso, a velocidade do cabo ou a temperatura necessária ultrapassarem os limites desta unidade. Confirme a configuração mecânica do encoder e consulte a documentação do fabricante para selecionar uma alternativa compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Mecânica de tração por cabo para encoders	Acessório mecânico destinado à aplicação com encoders.
Aplicação	Encoders	Área de aplicação indicada pelo fabricante.
Modelo / área de aplicação	Para encoders com flange síncrono de 58 mm e eixo maciço de 6 mm	Define a interface mecânica de encoder indicada.
Marca	ifm	Fabricante informado para o produto.
SKU / part number	E61443	Código de identificação do produto.
GTIN	4021179334549	Identificador comercial informado na ficha.
Categoria	Acessórios para encoders	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Faixa de medição e desempenho
Comprimento de medição máximo	10.000 mm	Limite máximo de medição especificado.
Precisão	± 0,01 % FSO	Valor de precisão referido ao FSO.
Repetibilidade	± 0,001 % FSO	Valor de repetibilidade referido ao FSO.
Velocidade máxima do cabo	2 m/s	Limite máximo especificado para a velocidade do cabo.
Aceleração máxima do cabo	6 g	Limite máximo especificado para a aceleração do cabo.
Força de extração máxima	21 N	Limite máximo de força de extração.
Força de retração mínima	8 N	Valor mínimo de força de retração informado.
Circunferência do tambor do cabo	315 mm	Dimensão do tambor indicada na ficha.

Dados mecânicos
Tipo de flange	Flange síncrono	Interface de fixação ao encoder.
Diâmetro do flange	58 mm	Diâmetro de flange indicado para a aplicação.
Tipo de eixo	Eixo maciço	Configuração de eixo de encoder especificada.
Diâmetro do eixo	6 mm	Diâmetro de eixo da interface indicada.
Diâmetro do cabo	1 mm	Diâmetro nominal do cabo informado.
Conexão do cabo	20,2 mm (ilhós)	Tipo e dimensão da conexão indicados na ficha.
Dimensões	115 x 168,7 x 115 mm	Dimensões externas informadas.
Material do invólucro	Alumínio anodizado	Material indicado para o invólucro.
Material do cabo	Aço inoxidável com revestimento de poliamida	Composição especificada para o cabo.
Peso	3.510,8 g	Massa informada na ficha.
Material incluído	3 parafusos M4, 4 parafusos cilíndricos M4, arruelas, flange síncrono e acoplamento para encoder	Componentes relacionados como material incluído.

Condições ambientais e resistência
Temperatura de operação	-20...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...80 °C	Faixa de temperatura de armazenamento informada.
Umidade de armazenamento	5...95 % (sem condensação)	Faixa informada para armazenamento, sem condensação.
Resistência a choques	IEC 628-2-27 (50 g / 20 ms)	Condição de resistência a choque e referência normativa fornecidas.
Resistência a vibrações	IEC 68-2-6 (20 g / 20...200 Hz)	Condição de resistência a vibração e referência normativa fornecidas.

Dados comerciais e classificação
NCM	9031.90.90	Código de classificação fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica A ficha caracteriza a E61443 como mecânica de tração por cabo para encoder e não informa conexão elétrica, pinagem ou protocolo. A conexão elétrica depende do encoder utilizado.

Processo Acoplamento mecânico ao encoder por flange síncrono de 58 mm e eixo maciço de 6 mm. A ficha também informa conexão do cabo de 20,2 mm (ilhós).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Encoder com flange síncrono de 58 mm e eixo maciço de 6 mm	✓	Corresponde à área de aplicação e às dimensões de interface especificadas para a E61443.
Encoder com tipo de flange ou diâmetro de eixo diferente	✗	A compatibilidade mecânica indicada é para flange síncrono de 58 mm e eixo maciço de 6 mm.
Deslocamento requerido de até 10.000 mm, com velocidade do cabo até 2 m/s	✓	Os valores permanecem dentro do comprimento máximo de medição e da velocidade máxima especificados.
Aplicação que requer curso acima de 10.000 mm ou velocidade acima de 2 m/s	✗	Esses requisitos excedem os limites indicados para o produto.
Integração que exige protocolo ou pinagem elétrica próprios da mecânica de tração	✗	A ficha não especifica protocolo nem conexão elétrica da E61443; esses dados devem ser verificados para o encoder selecionado.

INSTALAÇÃO

Como instalar o E61443 IFM – Mecânica de tração por cabo Draw Wire de 10.000 mm para encoders com flange síncrono de 58 mm e eixo maciço de 6 mm

Confirme no encoder o flange síncrono de 58 mm e o eixo maciço de 6 mm antes da montagem.
Verifique se o curso requerido não excede 10.000 mm e se as condições de operação respeitam os limites indicados na ficha.
Posicione e fixe a mecânica de tração utilizando os pontos de montagem correspondentes; consulte o desenho dimensional para orientação.
Instale o acoplamento para encoder e os componentes incluídos conforme a configuração mecânica indicada pelo fabricante.
Conduza o cabo pelo ilhós sem exceder os limites especificados de velocidade e aceleração; evite interferências no percurso.
Após a montagem, movimente o cabo de forma controlada e confirme o retorno mecânico e a leitura do encoder conforme a documentação do encoder utilizado.

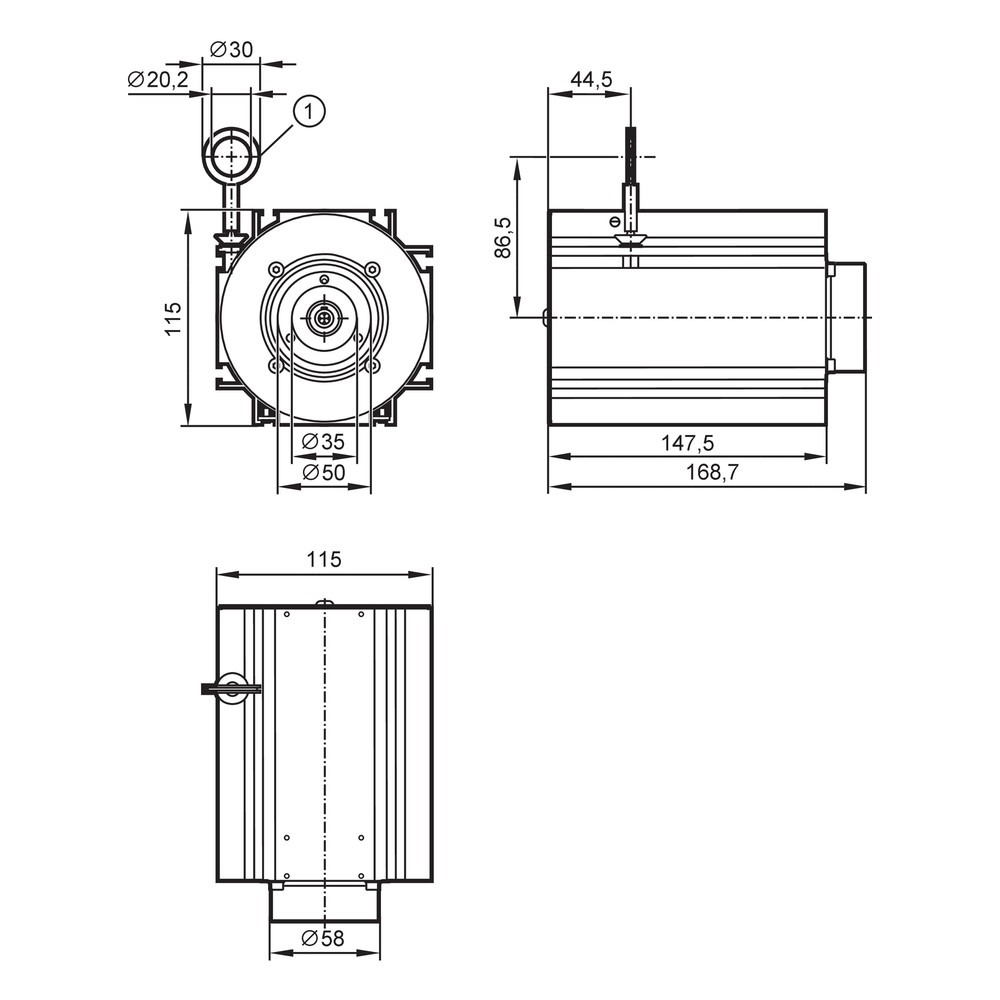

Desenho Dimensional

ACESSÓRIOS

3 parafusos M4
4 parafusos cilíndricos M4
Arruelas
Flange síncrono
Acoplamento para encoder

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O encoder não acompanha corretamente o deslocamento linear.	Possível incompatibilidade de interface entre o encoder e a mecânica, ou acoplamento mecânico inadequado.	Confira se o encoder possui flange síncrono de 58 mm e eixo maciço de 6 mm; inspecione o encaixe e o acoplamento.
O cabo não retorna como esperado após ser puxado.	A força de retração necessária pode não corresponder às condições mecânicas da aplicação, ou pode haver obstrução no percurso.	Verifique se o cabo percorre livremente seu trajeto e compare as condições de uso com a força de retração mínima especificada de 8 N.
A medição apresenta desvios quando o cabo se desloca rapidamente.	A velocidade ou a aceleração do cabo pode exceder os limites especificados.	Meça ou estime as condições de movimento e confira se a velocidade não ultrapassa 2 m/s e a aceleração não ultrapassa 6 g.
O deslocamento medido não cobre todo o curso da aplicação.	O curso requerido pode ser maior que o comprimento máximo de medição da mecânica.	Compare o curso real necessário com o limite máximo de medição de 10.000 mm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E61443 (PT-BR) (Datasheet) Desenho em escala E61443 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a E61443 e para quem ela serve?

É uma mecânica de tração por cabo Draw Wire para encoders, destinada a encoders com flange síncrono de 58 mm e eixo maciço de 6 mm. O comprimento máximo de medição especificado é 10.000 mm.

O que acompanha a mecânica de tração por cabo?

A ficha lista 3 parafusos M4, 4 parafusos cilíndricos M4, arruelas, flange síncrono e acoplamento para encoder como material incluído.

A E61443 serve em encoder com eixo oco ou diâmetro diferente de 6 mm?

A aplicação especificada é para encoder com eixo maciço de 6 mm. A ficha não declara compatibilidade com eixo oco ou outros diâmetros.

Posso usar esta unidade para medir mais de 10 metros?

Não dentro do limite declarado: o comprimento máximo de medição é 10.000 mm. Para um curso maior, verifique outra configuração com o fabricante.

O cabo não está retornando depois do movimento; o que devo verificar?

Antes de substituir a unidade, confira se o cabo está livre de obstruções e se a instalação não está impedindo o retorno. A força de retração mínima informada é 8 N.

A leitura varia durante movimentos rápidos; a mecânica pode estar fora da faixa?

Pode ocorrer se a velocidade ou a aceleração excederem os limites especificados. Verifique se a velocidade do cabo está até 2 m/s e a aceleração até 6 g.

É melhor comprar a mecânica completa ou procurar peças avulsas?

A E61443 é identificada como uma mecânica de tração por cabo e a ficha relaciona componentes incluídos, como flange síncrono e acoplamento. A disponibilidade de peças avulsas não está especificada; confirme com o fabricante se precisar substituir apenas um componente.

Esta versão serve para qualquer flange de encoder?

Não. A aplicação declarada é para flange síncrono de 58 mm e eixo maciço de 6 mm; para outras interfaces, confirme a compatibilidade antes da seleção.

Como devo instalar a E61443 no encoder?

Confira primeiro a interface mecânica do encoder e use o desenho dimensional para posicionar a montagem. Instale o acoplamento e conduza o cabo sem ultrapassar os limites de velocidade e aceleração indicados.

A E61443 tem ligação elétrica, pinagem ou protocolo próprios?

A ficha descreve uma mecânica de tração por cabo e não informa ligação elétrica, pinagem ou protocolo para ela. Esses dados dependem do encoder utilizado e devem ser consultados na documentação desse equipamento.

GLOSSÁRIO TÉCNICO

Draw Wire

Mecanismo de cabo que relaciona o deslocamento linear do cabo à rotação mecânica do encoder. (Ref.: comprimento de medição máximo de 10.000 mm)

FSO

Referência de escala completa usada para expressar os valores de precisão e repetibilidade informados na ficha. (Ref.: precisão ± 0,01 % FSO)

Flange síncrono

Interface mecânica de montagem do encoder indicada para esta unidade. (Ref.: diâmetro do flange de 58 mm)

Eixo maciço

Tipo de eixo do encoder especificado para a conexão mecânica com a E61443. (Ref.: diâmetro do eixo de 6 mm)

Força de retração

Força mínima de retorno do cabo informada para a mecânica. (Ref.: força de retração mínima de 8 N)
