Mecânica de Tração por Cabo IFM E61442

Pré-visualizar: E61442 IFM - Mecânica de Tração por Cabo para Encoders 5000mm Eixo 6mm

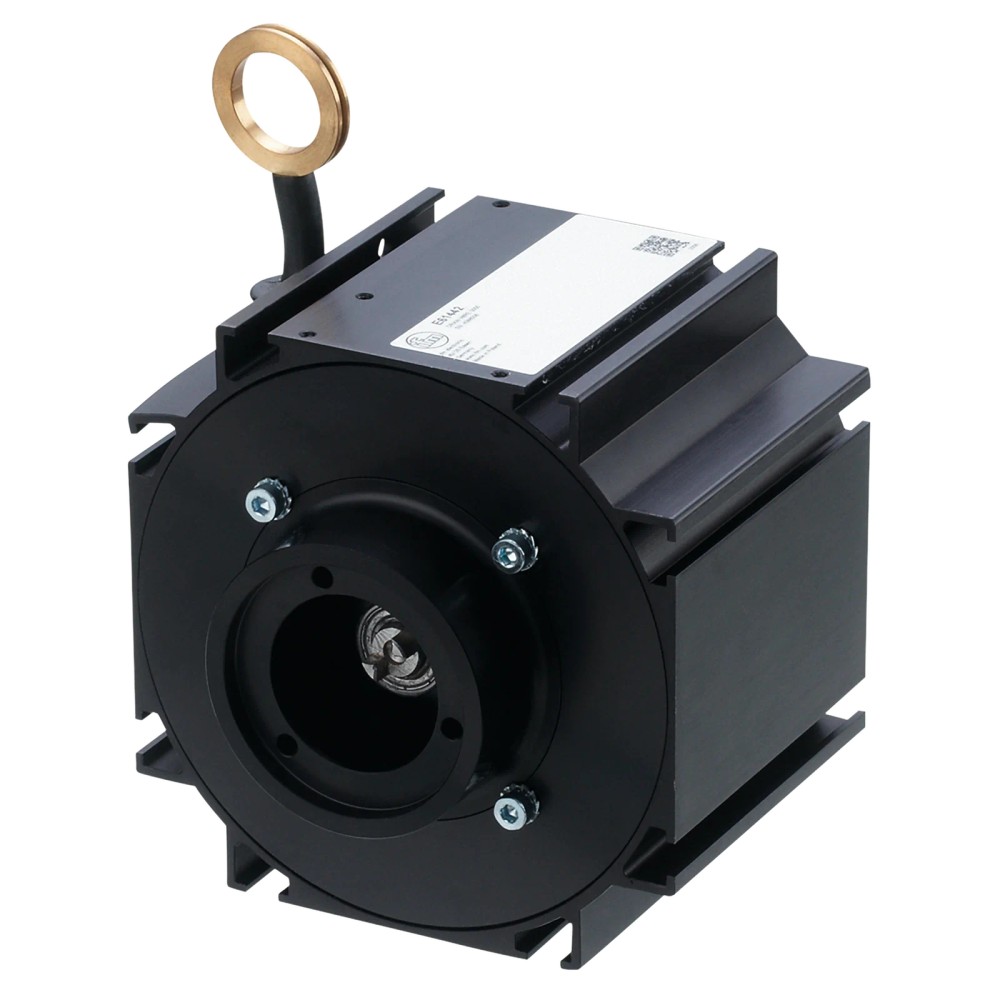

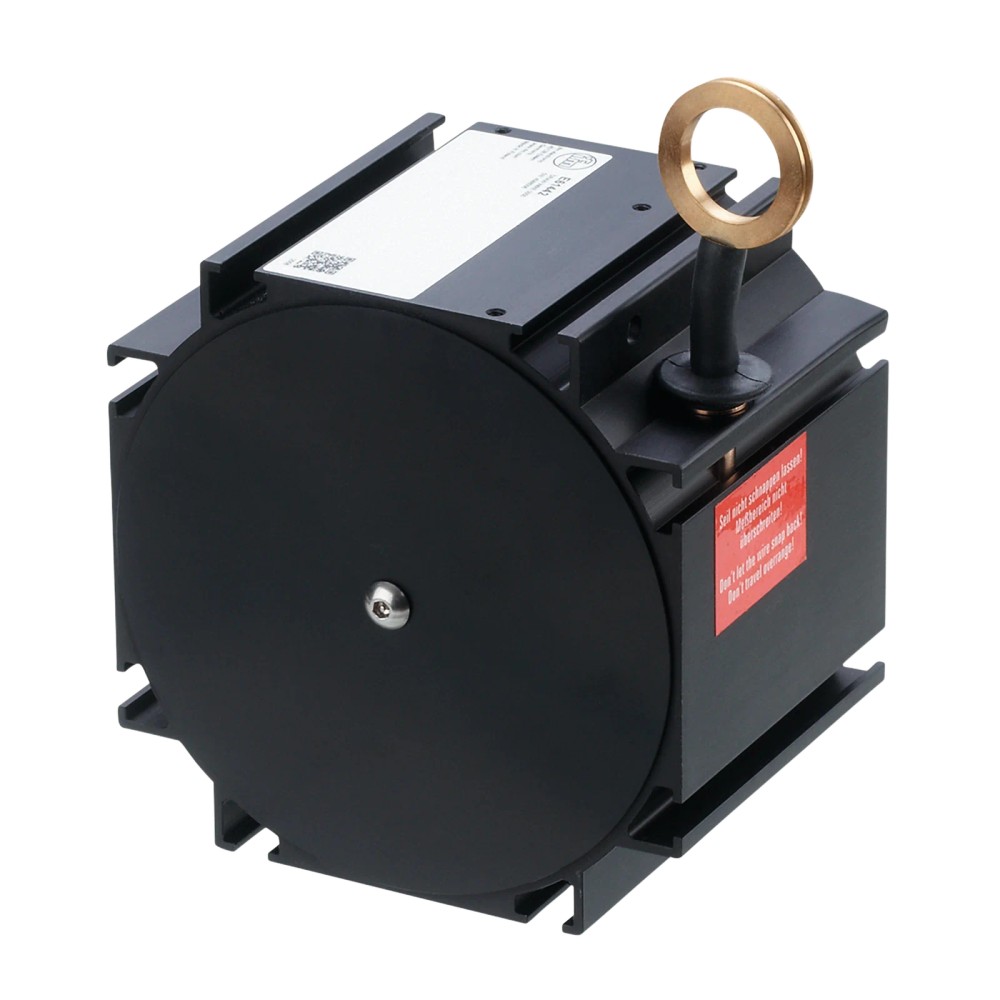

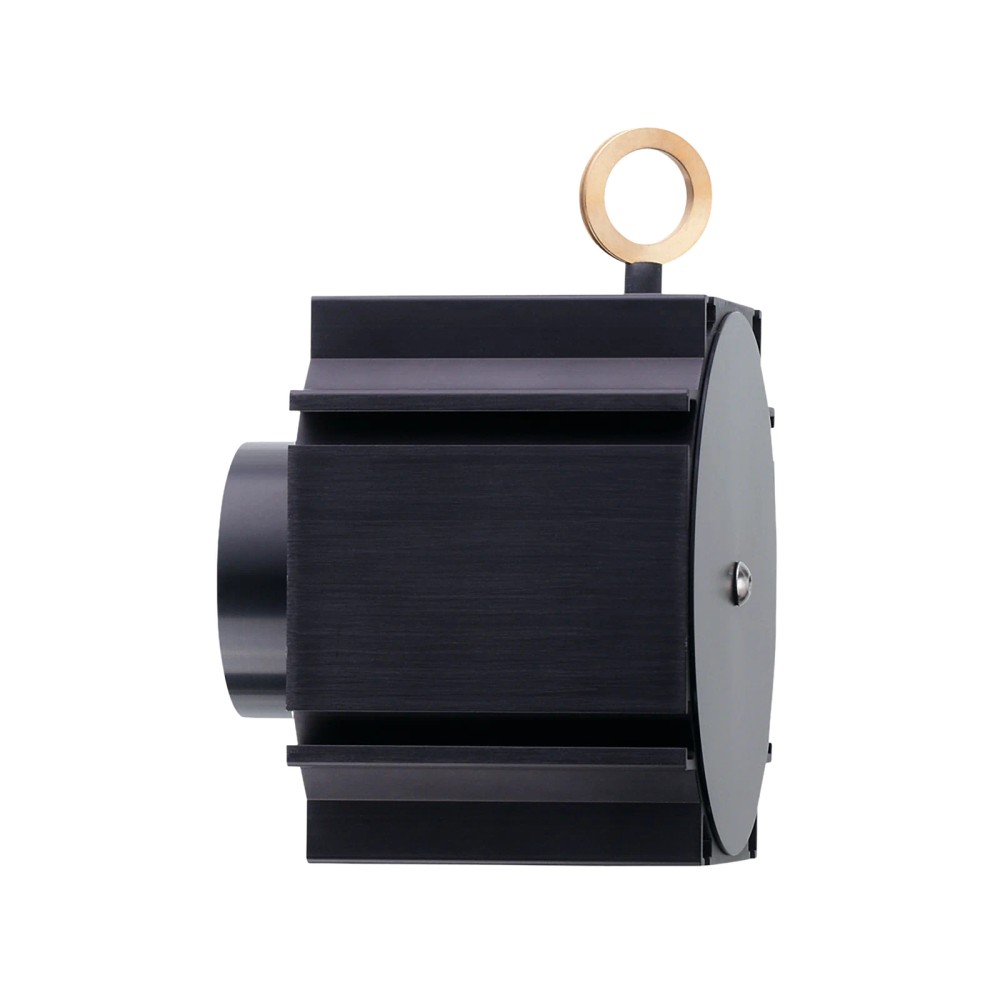

E61442 IFM - Mecânica de Tração por Cabo para Encoders 5000mm Eixo 6mm

Imagem meramente ilustrativa

R$ 8.838,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E61442
EAN: 4021179334532
NCM do produto: 90319090

Destaques do Produto Curso máximo 5.000 mm...mais

Fechar menu

Saiba mais sobre: "E61442 IFM - Mecânica de Tração por Cabo para Encoders 5000mm Eixo 6mm"

Destaques do Produto

Curso máximo

5.000 mm

Flange do encoder

Síncrono, diâmetro de 58 mm

Eixo do encoder

Maciço, diâmetro de 6 mm

Velocidade máxima do cabo

2 m/s

Temperatura de operação

-20...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E61442 IFM – Mecânica de tração por cabo DRAW WIRE 5000 para encoders, medição de 5.000 mm, eixo maciço de 6 mm

A E61442 é uma mecânica de tração por cabo para uso com encoders, convertendo o deslocamento linear em movimento rotativo para medição. Foi especificada para encoder com flange síncrono de 58 mm e eixo maciço de 6 mm. Tem comprimento máximo de medição de 5.000 mm, precisão de ± 0,02 % FSO e cabo de aço inoxidável revestido de poliamida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Mecânica de tração por cabo para encoders
Comprimento máximo de medição	5.000 mm
Compatibilidade mecânica indicada	Encoder com flange síncrono de 58 mm e eixo maciço de 6 mm
Precisão	± 0,02 % FSO
Repetibilidade	± 0,002 % FSO
Velocidade máxima do cabo	2 m/s
Diâmetro do cabo	1 mm
Material do cabo	Aço inoxidável com revestimento de poliamida
Temperatura de operação	-20...80 °C
SKU / GTIN	E61442 / 4021179334532

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de deslocamento linear com encoder compatível com flange síncrono de 58 mm e eixo maciço de 6 mm.
Instalações em que o deslocamento medido não ultrapasse 5.000 mm e a velocidade do cabo permaneça até 2 m/s.
Uso dentro da faixa de temperatura de operação especificada, de -20...80 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o curso requerido exceder 5.000 mm ou a velocidade do cabo exceder 2 m/s.
Não considerar compatível sem verificar flange síncrono de 58 mm e eixo maciço de 6 mm no encoder; outras interfaces mecânicas não estão especificadas para este produto.
Não aplicar fora da faixa de temperatura de operação indicada sem validação na documentação do fabricante.

APLICAÇÕES E USO

Aplicação indicada: uso como mecânica de tração por cabo para encoder com flange síncrono de 58 mm e eixo maciço de 6 mm.
Em medições lineares com curso de até 5.000 mm, respeitando velocidade máxima do cabo de 2 m/s e temperatura de operação de -20...80 °C.
Possibilidade inferida: monitoramento de deslocamento linear em máquinas ou equipamentos que atendam às interfaces e limites acima; a ficha não especifica setores, máquinas ou usos particulares.
A ficha não informa grau de proteção contra ingresso de poeira ou água; não se deve presumir adequação a ambientes com exposição a esses agentes.

COMO ESCOLHER

Antes de comprar o E61442 IFM – Mecânica de tração por cabo DRAW WIRE 5000 para encoders, medição de 5.000 mm, eixo maciço de 6 mm, verifique estes pontos:

Escolha a E61442 quando

O encoder tiver flange síncrono de 58 mm e eixo maciço de 6 mm, e a aplicação exigir conversão de deslocamento linear em movimento para medição de até 5.000 mm.

Verifique outra configuração quando

O encoder não corresponder à interface mecânica indicada, o curso necessário exceder 5.000 mm ou a velocidade do cabo for superior a 2 m/s. Confirme uma configuração compatível com o fabricante; a ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Mecânica de tração por cabo para encoders	Categoria e função geral informadas para o produto.
Série / designação	DRAW WIRE 5000	Designação indicada no nome do conjunto.
Aplicação mecânica	Para encoders com flange síncrono de 58 mm e eixo maciço de 6 mm	Compatibilidade mecânica indicada na ficha.
Marca	ifm	Fabricante informado.
SKU / Part Number	E61442	Código de identificação do produto.
GTIN	4021179334532	Identificador comercial informado.
Categoria	Acessórios	Classificação do produto no anúncio.
Quantidade na embalagem	1 peça	Quantidade declarada por embalagem.
NCM	9031.90.90	Classificação fiscal informada na ficha.

Faixa de medição e desempenho
Comprimento máximo de medição	5.000 mm	Limite máximo de medição informado.
Precisão	± 0,02 % FSO	Valor de precisão referido ao FSO.
Repetibilidade	± 0,002 % FSO	Valor de repetibilidade referido ao FSO.
Circunferência do tambor	315 mm	Dimensão do tambor informada para a mecânica.

Dados mecânicos
Tipo de eixo	Eixo maciço	Versão do eixo indicada na ficha.
Diâmetro do eixo	6 mm	Dimensão da interface mecânica do encoder.
Tipo de flange	Flange síncrono	Tipo de flange indicado.
Diâmetro do flange	58 mm	Dimensão da interface de fixação.
Diâmetro do cabo	1 mm	Dimensão nominal informada.
Conexão do cabo	20,2 mm (ilhós)	Tipo e dimensão da conexão informados.
Material do invólucro	Alumínio anodizado	Material declarado para o invólucro.
Material do cabo	Aço inoxidável com revestimento de poliamida	Composição declarada para o cabo.
Peso	1.842,9 g	Peso informado no conjunto de atributos do produto.

Forças e dinâmica do cabo
Força máxima de extração	16 N	Limite máximo informado para extração do cabo.
Força mínima de retração	4 N	Valor mínimo informado para retração.
Velocidade máxima do cabo	2 m/s	Limite máximo de velocidade declarado.
Aceleração máxima do cabo	5 g	Limite máximo de aceleração declarado.

Condições ambientais
Temperatura de operação	-20...80 °C	Faixa de temperatura de operação informada.
Temperatura de armazenamento	-40...80 °C	Faixa de temperatura indicada para armazenamento.
Umidade de armazenamento	5...95 % sem condensação	Faixa declarada para armazenamento.
Resistência a choque	IEC 628-2-27, 50 g / 10 ms	Condição de choque e referência normativa informadas.
Resistência a vibração	IEC 68-2-6, 20 g / 20..200 Hz	Condição de vibração e referência normativa informadas.

COMPATIBILIDADE

Comunicação

• Não se aplica: a E61442 é uma mecânica de tração por cabo e não especifica protocolo de comunicação.

Conexões

Elétrica Não há conexão elétrica especificada para a mecânica de tração por cabo. A ligação elétrica do encoder deve ser verificada na documentação do encoder utilizado.

Processo Acoplamento mecânico ao encoder por flange síncrono de 58 mm e eixo maciço de 6 mm; conexão do cabo por ilhós de 20,2 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Encoder com flange síncrono de 58 mm e eixo maciço de 6 mm	✓	Corresponde à interface mecânica indicada para a aplicação do produto.
Curso de medição de até 5.000 mm e velocidade do cabo de até 2 m/s	✓	Esses valores não excedem os limites máximos informados.
Curso superior a 5.000 mm	✗	Excede o comprimento máximo de medição especificado.
Velocidade do cabo superior a 2 m/s	✗	Excede a velocidade máxima do cabo informada.
Encoder com flange ou eixo de dimensões diferentes	✗	A compatibilidade mecânica indicada é para flange síncrono de 58 mm e eixo maciço de 6 mm; outras interfaces não estão confirmadas na ficha.

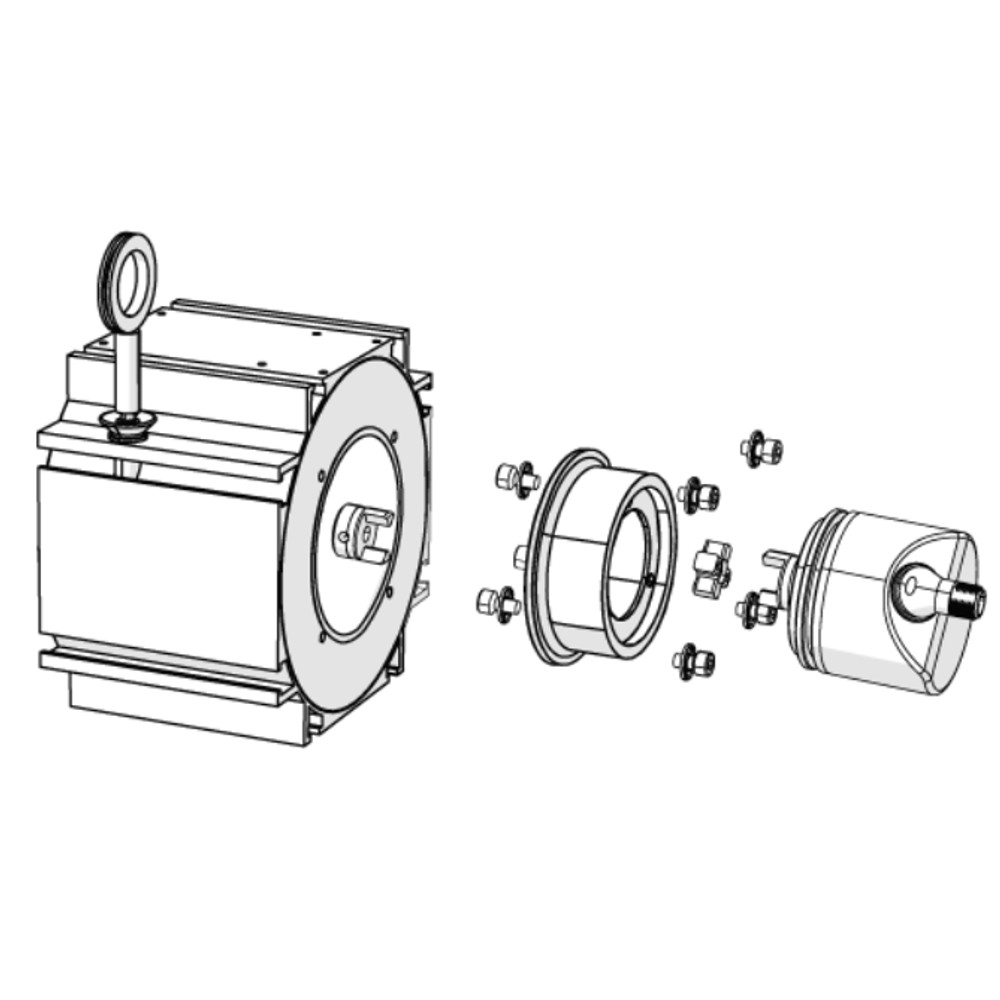

INSTALAÇÃO

Como instalar o E61442 IFM – Mecânica de tração por cabo DRAW WIRE 5000 para encoders, medição de 5.000 mm, eixo maciço de 6 mm

Confirme no datasheet do encoder que a interface mecânica corresponde a flange síncrono de 58 mm e eixo maciço de 6 mm.
Verifique que o curso necessário não excede 5.000 mm e que a velocidade e a aceleração do cabo ficam dentro dos limites especificados.
Posicione a mecânica de tração por cabo de modo que o trajeto previsto permita o movimento requerido; consulte o desenho dimensional para as dimensões de montagem.
Fixe o conjunto mecanicamente conforme a documentação do fabricante e os requisitos do equipamento; a ficha fornecida não detalha ferramentas ou torque de aperto.
Conecte o cabo ao ponto de medição usando a interface por ilhós indicada, sem exceder os limites de força informados.
Após a montagem, verifique o movimento ao longo do curso previsto e confirme que não há obstrução ou esforço além dos limites especificados.

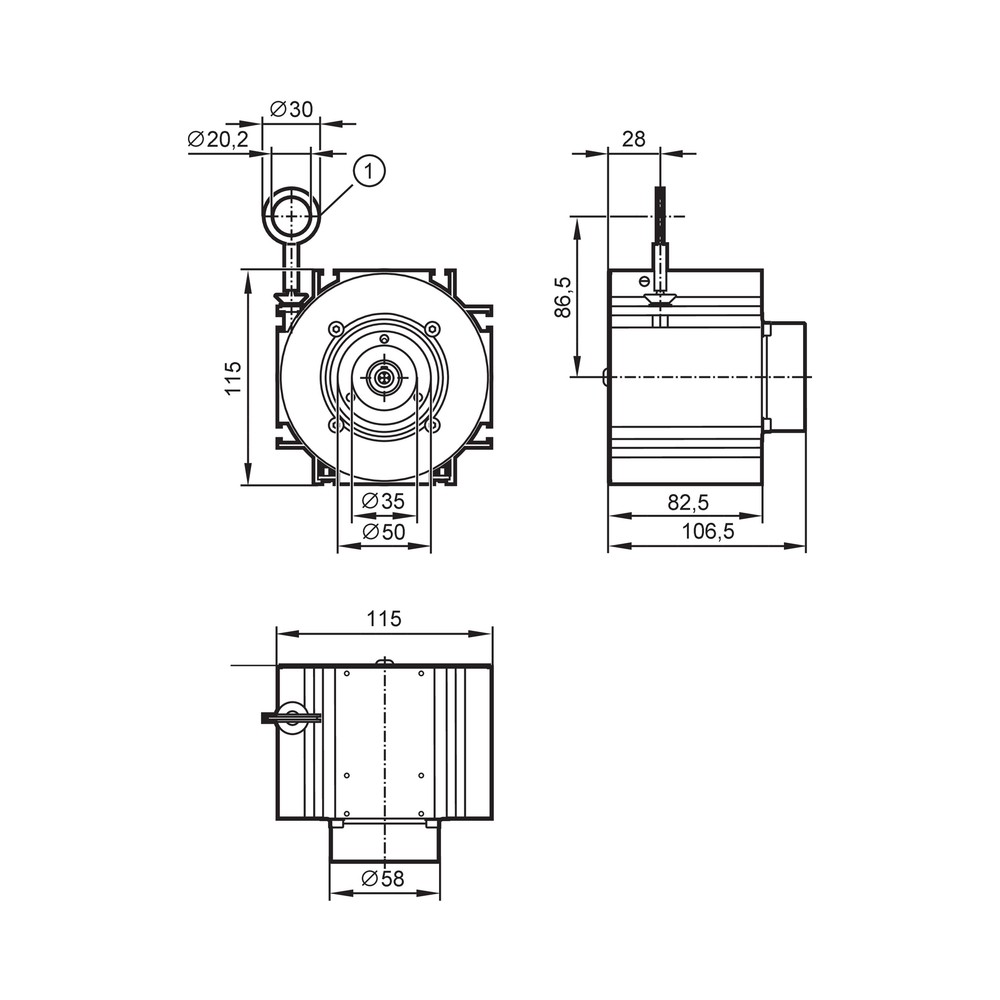

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O encoder não se acopla à mecânica de tração por cabo.	A interface do encoder pode não corresponder ao flange síncrono de 58 mm ou ao eixo maciço de 6 mm indicados.	Confira o tipo de flange e o diâmetro e tipo de eixo no datasheet do encoder antes de montar.
O deslocamento medido não cobre todo o curso requerido.	O curso da aplicação pode exceder o comprimento máximo de medição de 5.000 mm.	Compare o deslocamento total requerido com o limite de medição informado para a E61442.
O movimento do cabo fica irregular ou há esforço excessivo.	A velocidade ou a aceleração pode exceder os limites especificados, ou o percurso pode estar obstruído.	Verifique o trajeto do cabo e compare as condições da aplicação com os limites de 2 m/s e 5 g.
O cabo não retorna como esperado após ser estendido.	A condição pode estar relacionada à força de retração requerida ou a uma obstrução mecânica; a ficha informa força mínima de retração de 4 N.	Inspecione o percurso e compare a condição de operação com a força mínima de retração informada; consulte o datasheet ou o fabricante para diagnóstico adicional.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E61442 em português (Datasheet) Desenho em escala E61442 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a E61442 e para que tipo de encoder ela serve?

A E61442 é uma mecânica de tração por cabo para encoders. A compatibilidade mecânica indicada é com encoder de flange síncrono de 58 mm e eixo maciço de 6 mm.

O que acompanha a compra?

A ficha informa uma peça por embalagem. Ela não detalha outros itens ou acessórios inclusos.

Serve em encoder com eixo oco ou flange de outro diâmetro?

A ficha especifica eixo maciço de 6 mm e flange síncrono de 58 mm. Não confirma compatibilidade com eixo oco ou outras dimensões.

Posso usar a E61442 para medir um curso maior que 5 metros?

Não para um curso superior ao limite informado: o comprimento máximo de medição é 5.000 mm. Para outro curso, é necessário confirmar com o fabricante uma configuração adequada.

O cabo se movimenta com dificuldade; o que devo verificar antes de substituir a peça?

Verifique primeiro se há obstrução no trajeto e se a aplicação respeita os limites de velocidade e aceleração. A ficha especifica velocidade máxima de 2 m/s e aceleração máxima de 5 g.

O cabo não retorna; isso significa que a mecânica está defeituosa?

Não necessariamente. Verifique obstruções e as condições de retração; a ficha declara força mínima de retração de 4 N, mas não define procedimentos completos de diagnóstico.

Como decidir entre a E61442 e outra versão de mecânica por cabo?

Compare a interface do encoder, o curso necessário e os limites de velocidade e aceleração com os dados da E61442. A ficha não informa modelos alternativos, então confirme outra versão com o fabricante.

Preciso comprar um kit ou as peças separadas?

A embalagem é declarada como uma peça, e a ficha não identifica um kit nem lista peças avulsas. Confirme com o fornecedor quais componentes são necessários para a montagem da aplicação.

Quais cuidados devo ter na instalação?

Confirme as dimensões do flange e do eixo do encoder, consulte o desenho dimensional e verifique se o percurso permite o movimento previsto sem obstrução. A ficha não informa torque de aperto nem ferramenta específica.

A E61442 tem ligação elétrica ou protocolo de comunicação?

Não há conexão elétrica nem protocolo especificados para esta mecânica de tração por cabo. A conexão elétrica e a comunicação dependem do encoder usado e devem ser verificadas na documentação dele.
