Braço de Mola para Encoders IFM E61438

Pré-visualizar: E61438 IFM - Braço de Mola para Encoders Para Encoders com Flange Alumínio Anodizado

E61438 IFM - Braço de Mola para Encoders Para Encoders com Flange Alumínio Anodizado

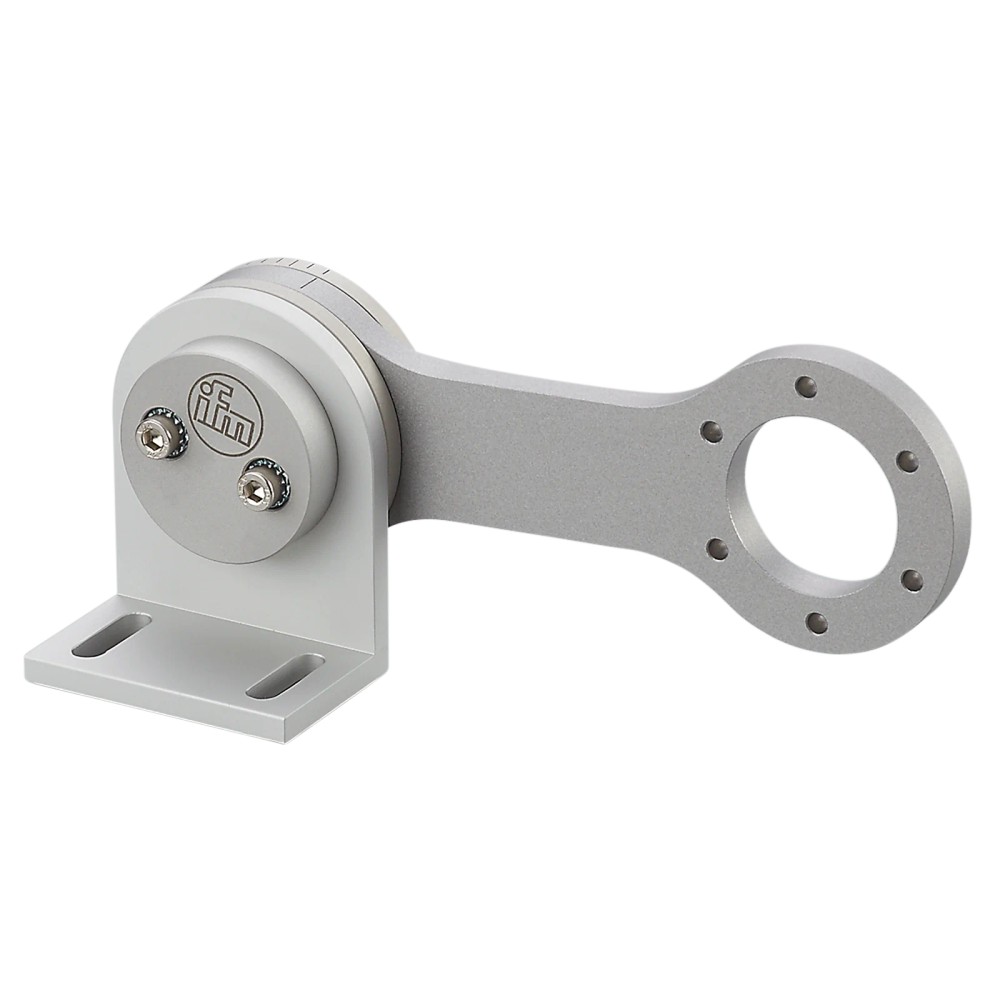

Imagem meramente ilustrativa

R$ 2.391,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E61438
EAN: 4021179333054
NCM do produto: 90319090

Destaques do Produto Dispositivo de aplicação...mais

Fechar menu

Saiba mais sobre: "E61438 IFM - Braço de Mola para Encoders Para Encoders com Flange Alumínio Anodizado"

Destaques do Produto

Dispositivo de aplicação

Encoder

Tipo de flange

Flange de aperto

Força de acionamento

10…30 N

Deslocamento angular máximo

45°

Montagem

Pode ser montado de ambos os lados

Torque máximo de aperto

4,3 Nm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E61438 IFM — Braço de mola para encoders com flange de aperto

O E61438 é um braço de mola da IFM para encoders com flange de aperto. Sua função é servir como acessório mecânico para essa montagem; não é um encoder nem um dispositivo de comunicação elétrica. Tem corpo de alumínio anodizado, mola de aço inoxidável 1.4310 e deslocamento angular máximo de 45°.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E61438
Aplicação indicada	Encoders com flange de aperto
Tipo	Braço de mola
Corpo	Alumínio anodizado
Material da mola	Aço inoxidável 1.4310
Dimensões	180 × 65,9 × 75 mm
Força de acionamento	10…30 N
Deslocamento angular máximo	45°
Temperatura ambiente	−30…60 °C
Peso	527,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com encoder cuja montagem utilize flange de aperto, conforme a indicação do produto.
Montagens em que as dimensões, a força de acionamento, o deslocamento angular e os limites ambientais especificados sejam compatíveis com o projeto.

⚠ Considere outro se precisa de:

Não selecione para encoder com outro tipo de flange sem confirmar a compatibilidade mecânica com a documentação do fabricante.
Não use se a aplicação exigir força de acionamento ou deslocamento angular fora dos limites especificados.

APLICAÇÕES E USO

Uso como acessório mecânico em encoders com flange de aperto, conforme a aplicação declarada pelo fabricante.
Pode ser instalado em ambos os lados, respeitando os limites mecânicos de força, deslocamento angular e torque de aperto indicados.
A faixa de temperatura ambiente informada é de −30 a 60 °C; a ficha não especifica condições adicionais de instalação ou desempenho.

COMO ESCOLHER

Antes de comprar o E61438 IFM — Braço de mola para encoders com flange de aperto, verifique estes pontos:

Quando escolher o E61438

Escolha este braço quando a aplicação envolver um encoder com flange de aperto e os requisitos mecânicos e ambientais estiverem dentro dos valores especificados para o acessório.

Quando buscar outra opção ou confirmar com o fabricante

Confirme outra referência se o encoder não usar flange de aperto ou se a montagem exigir valores acima de 4,3 Nm de torque de aperto, 45° de deslocamento angular ou fora da faixa ambiente de −30…60 °C. A ficha não informa compatibilidade com modelos específicos de encoder.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E61438	Código do acessório.
Tipo de produto	Braço de mola para encoders	Acessório mecânico.
Aplicação	Encoders com flange de aperto	Tipo de montagem indicado na ficha.
Quantidade por embalagem	1 peça	Conteúdo informado por embalagem.
GTIN	4021179333054	Identificador comercial do produto.
Part number	E61438	Referência do fabricante.

Dados mecânicos
Dimensões	180 × 65,9 × 75 mm	Dimensões gerais informadas.
Diâmetro externo	300 mm	Valor informado na ficha; confirmar no desenho em escala a referência geométrica correspondente.
Peso	527,1 g	Massa informada para o produto.
Material do corpo	Alumínio anodizado	Material do corpo.
Material da mola	Aço inoxidável 1.4310 (301)	Material informado para a mola.
Força de acionamento	10…30 N	Faixa especificada.
Deslocamento angular máximo	45°	Limite máximo informado.
Torque máximo de aperto	4,3 Nm	Limite máximo de aperto informado.
Orientação de montagem	Possível montar de ambos os lados	Condição de montagem declarada.
Escala	Disponível	Observação da ficha; não são informados graduação ou unidade.

Condições ambientais
Temperatura ambiente	−30…60 °C	Faixa de temperatura ambiente informada.

Dados de identificação comercial
Marca	ifm	Fabricante indicado no anúncio.
Categoria	Acessório para encoders	Classificação do produto.
NCM	9031.90.90	Código informado no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E61438 é um acessório mecânico, sem protocolo de comunicação especificado.

Conexões

Elétrica Não há conexão elétrica especificada para este acessório mecânico.

Processo Montagem mecânica para encoder com flange de aperto; confirme a compatibilidade com o modelo do encoder e sua interface de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Encoder com flange de aperto e requisitos mecânicos dentro dos limites informados	✓	A ficha identifica a aplicação do E61438 para encoders com flange de aperto.
Encoder com tipo de flange diferente	✗	A compatibilidade declarada é com flange de aperto; outros tipos não estão especificados.
Aplicação que exige deslocamento angular superior a 45°	✗	O deslocamento angular máximo especificado é 45°.
Aplicação que exige torque de aperto superior a 4,3 Nm	✗	O torque máximo de aperto informado é 4,3 Nm.
Aplicação que opera fora da faixa ambiente de −30…60 °C	✗	A faixa de temperatura ambiente especificada vai de −30 a 60 °C.

INSTALAÇÃO

Como instalar o E61438 IFM — Braço de mola para encoders com flange de aperto

Confirme que o encoder utiliza flange de aperto e verifique a compatibilidade da interface mecânica no datasheet do fabricante.
Consulte o desenho em escala para conferir espaço disponível e orientação de montagem.
Posicione o braço de mola no lado apropriado; a ficha permite montagem de ambos os lados.
Fixe o conjunto respeitando o torque máximo de aperto de 4,3 Nm.
Verifique se a montagem não exige força de acionamento fora da faixa de 10…30 N.
Confirme que o movimento previsto não excede 45° e que a temperatura ambiente permanece entre −30 e 60 °C.

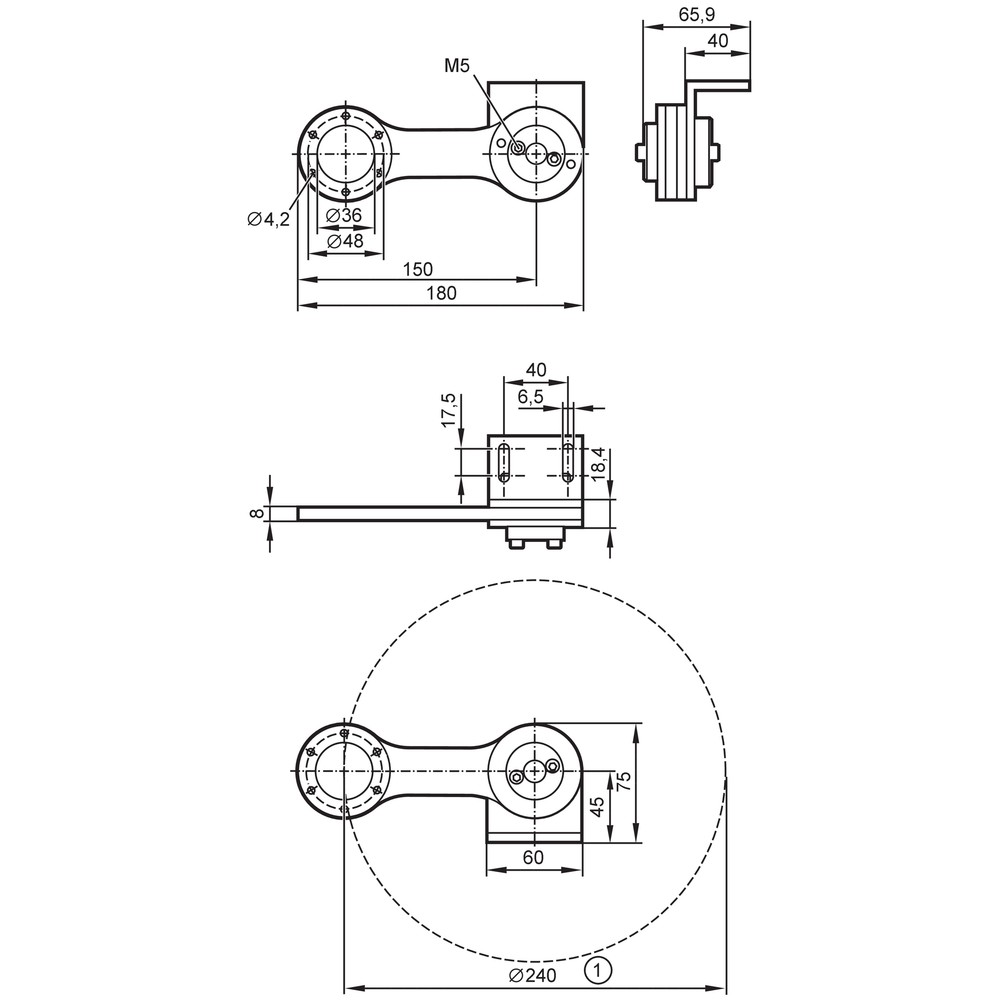

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O braço não se ajusta ao encoder durante a montagem.	O tipo de flange do encoder pode não corresponder à aplicação indicada para flange de aperto.	Verifique o tipo de flange do encoder e compare a interface com o datasheet e o desenho em escala do E61438.
A montagem apresenta folga ou fixação inadequada.	Torque de aperto ou posicionamento de montagem fora das condições previstas.	Confira a fixação e confirme que o torque não excede 4,3 Nm; consulte o desenho do fabricante para orientação.
O movimento do conjunto ultrapassa o curso previsto ou fica limitado.	A aplicação pode exigir deslocamento angular superior ao máximo especificado ou apresentar interferência mecânica.	Verifique o movimento requerido e compare com o limite de 45°; inspecione também o espaço conforme o desenho em escala.
A força necessária na aplicação não corresponde ao movimento esperado.	A força de acionamento requerida pode estar fora da faixa de 10…30 N ou a montagem pode não estar alinhada.	Avalie a força requerida na aplicação e confira o posicionamento e a montagem conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E61438 — PT-BR (Datasheet) Desenho em escala E61438 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E61438 e para que tipo de encoder serve?

É um braço de mola da IFM destinado a encoders com flange de aperto. É um acessório mecânico, não um encoder.

O que acompanha o E61438?

A ficha informa uma peça por embalagem. Não há outros acessórios incluídos especificados.

Esse braço serve para encoder com qualquer tipo de flange?

Não há compatibilidade universal informada; a aplicação declarada é para encoder com flange de aperto. Para outro tipo de flange, confirme a interface mecânica com o fabricante.

Posso usar o E61438 fora da faixa de temperatura especificada?

A faixa ambiente informada é de −30 a 60 °C. A ficha não declara operação fora desse intervalo.

O braço está instalado, mas o movimento passa do limite; o que verificar?

Verifique se o movimento exigido ultrapassa 45°, que é o deslocamento angular máximo especificado, e inspecione possíveis interferências mecânicas.

A força de acionamento parece incorreta; devo trocar o braço?

Antes de substituir, confirme se a aplicação está dentro da faixa de 10…30 N e se o braço está corretamente posicionado. A ficha não fornece um procedimento de diagnóstico além desses parâmetros.

É melhor comprar o braço avulso ou um kit?

A ficha identifica o produto como uma peça por embalagem e não informa a existência de kit. Confirme com o fornecedor se forem necessários componentes adicionais.

Como comparar o E61438 com outro braço de mola?

Compare tipo de flange compatível, força de acionamento, deslocamento angular, torque máximo, dimensões e temperatura ambiente. A ficha não especifica modelos alternativos.

Como instalar o braço sem exceder os limites?

Use o desenho em escala para planejar a montagem, escolha um dos lados permitidos e respeite o torque máximo de 4,3 Nm e o deslocamento angular máximo de 45°.

Há ligação elétrica ou pinagem para este produto?

Não há ligação elétrica ou pinagem especificada, pois o E61438 é um acessório mecânico para encoders.

GLOSSÁRIO TÉCNICO

Flange de aperto

Interface mecânica do encoder indicada como compatível com o E61438 (Ref.: tipo de flange compatível).

Força de acionamento

Força especificada para o acionamento do braço de mola (Ref.: 10…30 N).

Deslocamento angular

Ângulo máximo de deslocamento declarado para o braço (Ref.: 45°).

Torque de aperto

Limite de torque indicado para a fixação do conjunto (Ref.: 4,3 Nm).

Aço inoxidável 1.4310

Material especificado para a mola, também identificado na ficha como aço inoxidável/301 (Ref.: material da mola).
