Acoplamento de Fole IFM E60216

Pré-visualizar: E60216 IFM - Acoplamento de Fole IFM Transmissão de Torque 20x29mm Aço Inox 10mm

E60216 IFM - Acoplamento de Fole IFM Transmissão de Torque 20x29mm Aço Inox 10mm

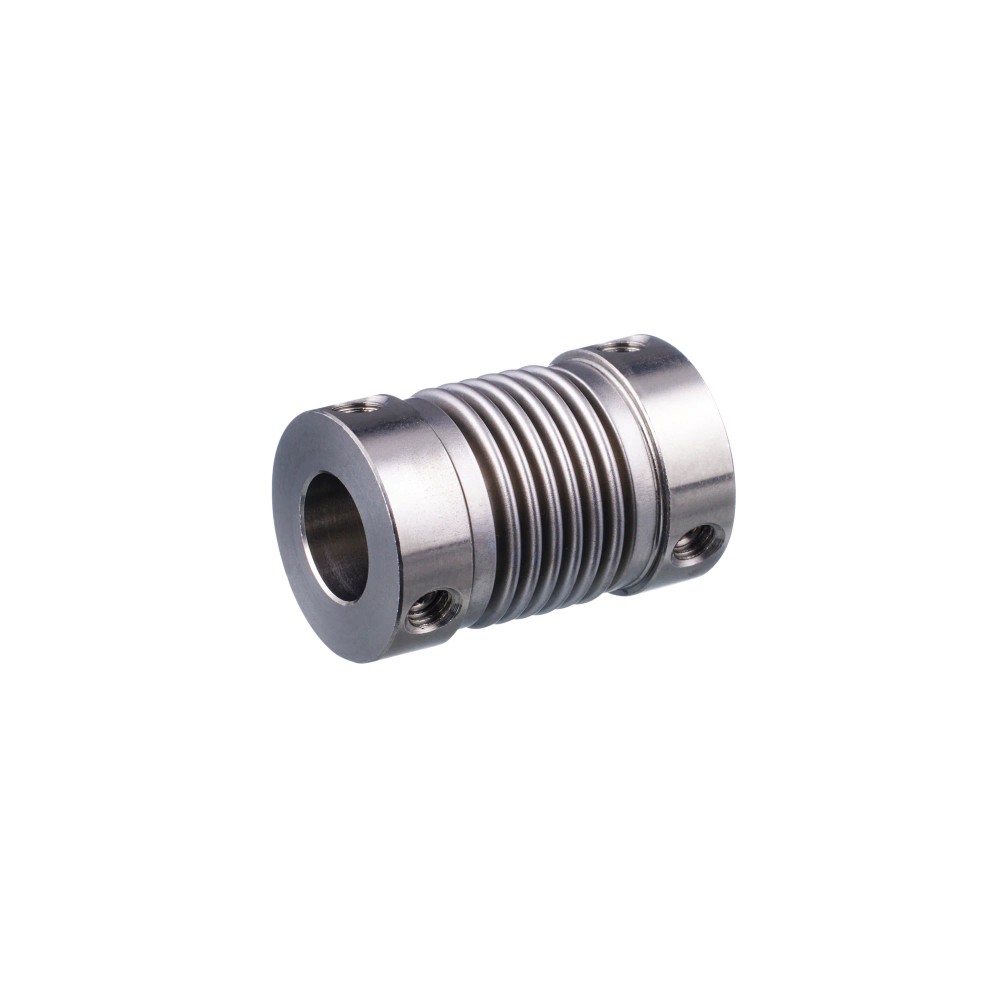

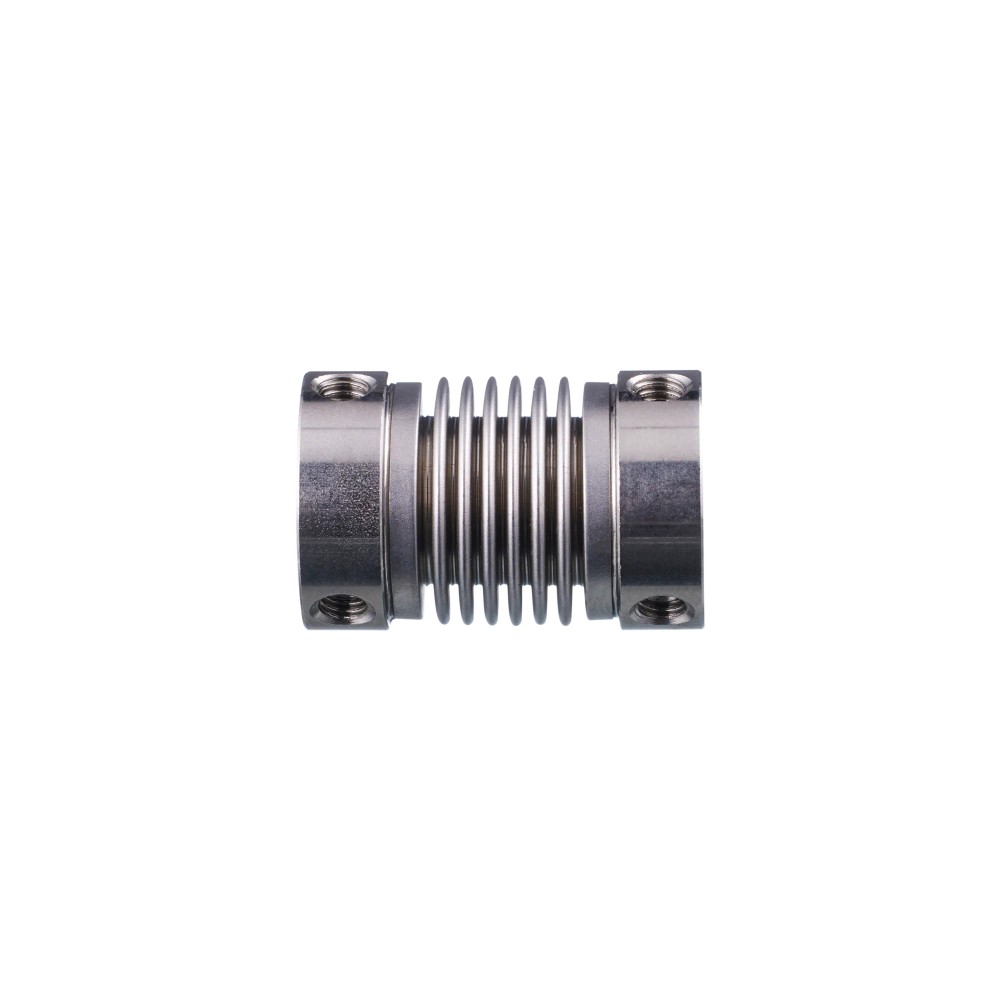

Imagem meramente ilustrativa

R$ 899,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60216
EAN: 4021179326926
NCM do produto: 84836090

Destaques do Produto Diâmetro externo 20...mais

Fechar menu

Saiba mais sobre: "E60216 IFM - Acoplamento de Fole IFM Transmissão de Torque 20x29mm Aço Inox 10mm"

Destaques do Produto

Diâmetro externo

20 mm

Comprimento

29 mm

Furos dos cubos

10 mm em ambos os lados

Rotação máxima

10.000 rpm

Fixação

4 parafusos M4 x 4, ISO 4029

Material

Flange 316L; fole 316Ti

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Acoplamento de Fole IFM E60216, aço inoxidável, diâmetro externo 20 mm, comprimento 29 mm e furos de 10 mm

O IFM E60216 é um acoplamento de fole destinado à transmissão de torque entre eixos. Possui diâmetro externo de 20 mm, comprimento de 29 mm e dois furos de cubo de 10 mm. O flange é de aço inoxidável 1.4404 (316L) e o fole é de aço inoxidável 1.4571 (316Ti). Seus limites informados incluem rotação máxima de 10.000 rpm e compensações máximas de desalinhamento axial, angular e radial, que não podem ser atingidas simultaneamente.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Acoplamento de fole
Código do produto	E60216
Diâmetro externo	20 mm
Comprimento	29 mm
Diâmetros internos	10 mm em cada lado
Material do flange	1.4404 (aço inoxidável / 316L)
Material do fole	1.4571 (aço inoxidável / 316Ti)
Rotação máxima	10.000 rpm
Deslocamentos máximos	Angular: ±4,0°; axial: ±0,4 mm; radial: ±0,25 mm
Fixação e quantidade	4 parafusos M4 x 4 ISO 4029; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conjuntos de transmissão com eixos que correspondam aos dois furos de 10 mm e às dimensões externas do acoplamento.
Aplicações cuja rotação não ultrapasse 10.000 rpm e cujos desalinhamentos permaneçam dentro dos limites especificados, considerados em conjunto.

⚠ Considere outro se precisa de:

Não selecionar quando os diâmetros dos eixos não forem compatíveis com os furos de 10 mm.
Não operar acima de 10.000 rpm nem exceder os limites de deslocamento axial, angular ou radial.
Não considerar que os valores máximos de deslocamento axial, angular e radial possam ocorrer simultaneamente.

APLICAÇÕES E USO

Uso comprovado pela especificação: transmissão mecânica de torque entre eixos, respeitando os diâmetros de furo, as dimensões e os limites indicados pelo fabricante.
Possibilidade de aplicação: conjuntos de acionamento com desalinhamento axial, angular ou radial dentro dos valores máximos especificados; confirmar que a combinação real não excede os limites simultaneamente.
Para aplicações próximas aos limites ou com requisitos de torque transmitido, consultar a folha de dados ou o fabricante, pois a capacidade de torque não está especificada nos dados disponíveis.

COMO ESCOLHER

Antes de comprar o Acoplamento de Fole IFM E60216, aço inoxidável, diâmetro externo 20 mm, comprimento 29 mm e furos de 10 mm, verifique estes pontos:

Escolha o E60216

Quando os dois eixos tiverem diâmetro compatível com furos de 10 mm, o espaço disponível comportar Ø 20 mm por 29 mm e a aplicação respeitar os limites de rotação e desalinhamento indicados.

Avalie outra configuração

Se os eixos não forem de 10 mm, se houver restrição de espaço incompatível com as dimensões do produto ou se os limites de rotação e deslocamento não atenderem à aplicação, consulte o fabricante para identificar uma configuração adequada. A ficha não especifica capacidade de torque transmitido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Acoplamento de fole	Classificação informada para o produto.
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no cadastro.
Código / SKU / Part Number	E60216	Código de identificação do produto.
GTIN	4021179326926	Código comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	33 g	Peso informado no cadastro do produto.
NCM	8483.60.90	Classificação fiscal informada na ficha.

Dados mecânicos e dimensionais
Diâmetro externo	20 mm	Dimensão externa nominal indicada.
Comprimento	29 mm	Comprimento nominal indicado.
Diâmetro interno 1	10 mm	Diâmetro do primeiro furo de cubo.
Diâmetro interno 2	10 mm	Diâmetro do segundo furo de cubo.
Dimensões resumidas	Ø 20 / L = 29 mm	Representação dimensional indicada na ficha.
Profundidade do cubo de fixação	6,4 mm	Profundidade especificada para o cubo de fixação.
Parafusos de fixação	4 x M4 x 4, ISO 4029	Tipo, tamanho, norma e quantidade informados para a fixação.
Torque máximo de aperto dos parafusos	150 Ncm	Limite de aperto indicado para os parafusos de fixação.

Materiais
Material do flange	1.4404 (aço inoxidável / 316L)	Material especificado para os flanges.
Material do fole	1.4571 (aço inoxidável / 316Ti)	Material especificado para o fole.

Limites mecânicos e desalinhamento
Rotação máxima	10.000 rpm	Limite máximo informado para a rotação mecânica.
Deslocamento angular máximo	± 4,0°	Valor máximo de deslocamento angular especificado.
Deslocamento axial máximo	± 0,4 mm	Valor máximo de deslocamento axial especificado.
Deslocamento radial máximo	± 0,25 mm	Valor máximo de deslocamento radial especificado.
Condição dos valores de deslocamento	Os máximos axial, angular e radial não podem ser atingidos simultaneamente.	Observação da ficha; os valores informados valem para os furos de cubo especificados a 23 °C.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um componente mecânico, sem conexão elétrica especificada.

Processo Não se aplica: não possui conexão de processo. A interface mecânica é feita pelos dois furos de cubo de 10 mm, com fixação por parafusos M4 x 4 ISO 4029.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Eixos com diâmetro correspondente aos dois furos de 10 mm e espaço para Ø 20 mm x 29 mm	✓	As dimensões dos furos e do corpo correspondem às especificações do produto; verificar também rotação e desalinhamento da aplicação.
Aplicação com rotação de até 10.000 rpm	✓	A rotação máxima especificada é 10.000 rpm.
Aplicação que exige deslocamentos axial, angular e radial simultaneamente nos valores máximos	✗	A ficha informa que os valores máximos de deslocamento radial, angular e axial não podem ser atingidos ao mesmo tempo.
Dispositivo que exige comunicação ou conexão elétrica do acoplamento	✗	O E60216 é um componente mecânico e não há protocolo nem conexão elétrica especificados.

INSTALAÇÃO

Como instalar o Acoplamento de Fole IFM E60216, aço inoxidável, diâmetro externo 20 mm, comprimento 29 mm e furos de 10 mm

Confirme que os dois eixos correspondem aos furos de cubo de 10 mm e que há espaço para as dimensões externas do acoplamento.
Verifique no desenho dimensional a orientação e as dimensões antes da montagem.
Inspecione os eixos, os cubos e os parafusos; não monte componentes danificados ou com sujeira que prejudique o assentamento.
Posicione o acoplamento nos eixos e alinhe o conjunto, mantendo os deslocamentos dentro dos limites especificados.
Fixe com os quatro parafusos M4 x 4 ISO 4029 e não exceda o torque máximo de aperto de 150 Ncm.
Após a montagem, confirme o alinhamento e que a rotação e os deslocamentos previstos permanecem dentro dos limites; consulte a folha de dados do fabricante para orientações adicionais.

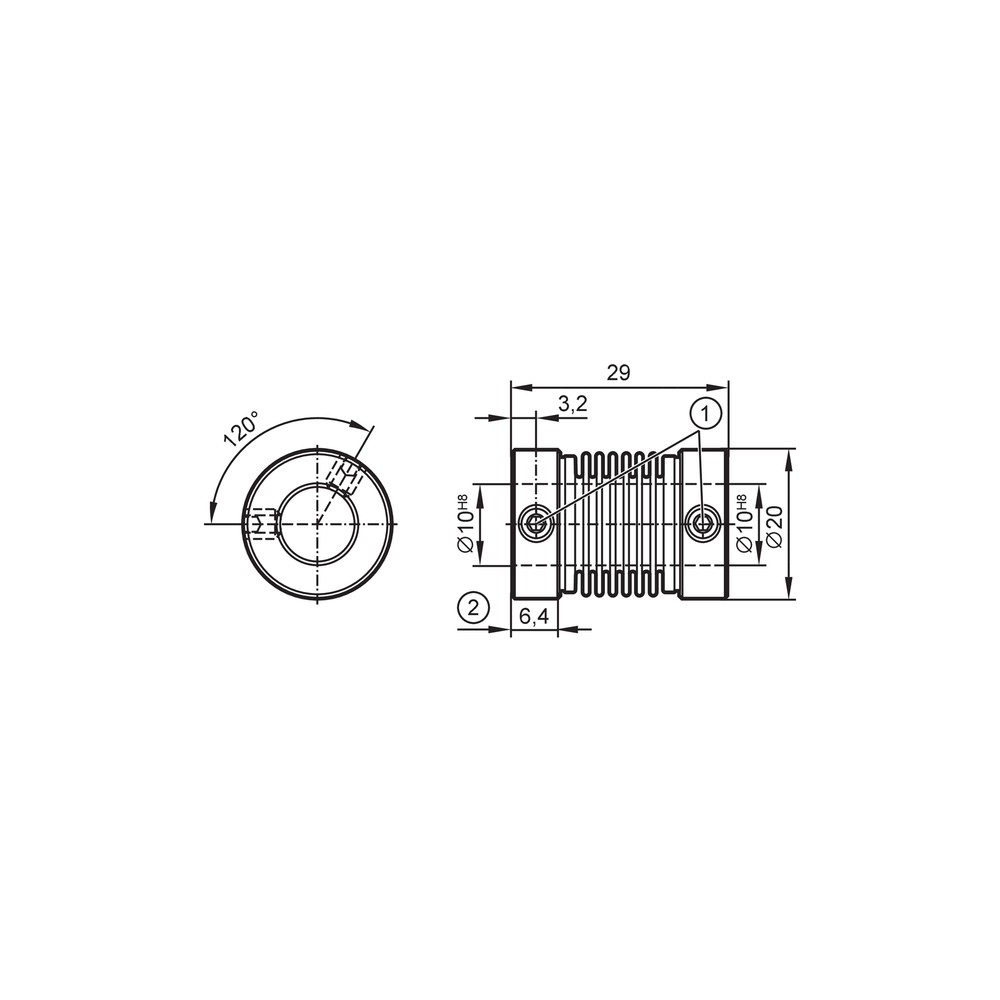

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vibração ou ruído após a montagem.	Desalinhamento dos eixos acima dos limites especificados ou combinação simultânea excessiva de deslocamentos.	Verifique o alinhamento e compare os deslocamentos axial, angular e radial com os limites da ficha, considerando que não podem atingir os máximos simultaneamente.
O acoplamento não se encaixa em um dos eixos.	Diâmetro do eixo diferente do furo de 10 mm ou dimensões do conjunto incompatíveis.	Meça o eixo e confirme as dimensões dos dois furos e do desenho dimensional antes de reinstalar.
Afrouxamento percebido na fixação.	Parafusos inadequados, montagem incorreta ou aperto fora do limite especificado.	Confirme o uso dos quatro parafusos M4 x 4 ISO 4029 e verifique o torque de aperto, cujo máximo é 150 Ncm.
Aquecimento ou funcionamento irregular em alta rotação.	Operação acima da rotação máxima especificada ou desalinhamento no conjunto.	Verifique a rotação de operação e o alinhamento; compare-os com o limite de 10.000 rpm e os valores de deslocamento da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E60216 em português (Datasheet) Desenho em escala IFM E60216 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E60216 e para quem ele serve?

É um acoplamento de fole mecânico para transmissão de torque entre eixos. É aplicável a conjuntos cujos eixos correspondam aos furos de 10 mm e que respeitem os limites dimensionais e mecânicos informados.

Quais são os materiais e o que acompanha o produto?

O flange é de aço inoxidável 1.4404 (316L) e o fole é de aço inoxidável 1.4571 (316Ti). A ficha indica uma peça por embalagem e especifica quatro parafusos M4 x 4 ISO 4029 para fixação.

Ele serve para eixos com diâmetros diferentes de 10 mm?

A ficha informa furos de 10 mm em ambos os lados. Para outros diâmetros, verifique outra configuração com o fabricante; não há outra dimensão de furo especificada para este código.

Posso usar este acoplamento em um equipamento com conexão elétrica ou protocolo de comunicação?

Não há conexão elétrica nem protocolo especificados: o E60216 é um componente mecânico. A compatibilidade relevante é mecânica, incluindo os furos, as dimensões e os limites de operação.

O conjunto está vibrando depois da instalação; o que devo verificar antes de trocar o acoplamento?

Verifique o alinhamento dos eixos e se a combinação dos deslocamentos axial, angular e radial permanece dentro dos limites. A ficha esclarece que os valores máximos desses deslocamentos não podem ocorrer simultaneamente.

O parafuso afrouxa ou a fixação parece inadequada; o que conferir?

Confirme que foram usados quatro parafusos M4 x 4 ISO 4029 e que o torque de aperto não ultrapassou 150 Ncm. Verifique também a compatibilidade dos eixos com os furos de 10 mm.

É melhor comprar este acoplamento ou buscar outra versão?

Escolha o E60216 quando furos de 10 mm, dimensões de Ø 20 mm por 29 mm e limites de operação atenderem ao conjunto. Se a aplicação exigir outros diâmetros ou limites diferentes, consulte o fabricante para identificar uma configuração adequada.

Este item é um kit com mais de um acoplamento?

Não: a quantidade indicada na ficha é uma peça por embalagem. A ficha não informa um kit com unidades adicionais.

Como devo instalar o E60216 sem exceder os limites?

Confira dimensões e alinhamento, fixe com os parafusos especificados e respeite o torque máximo de 150 Ncm. Consulte o desenho dimensional e a folha de dados do fabricante antes da montagem.

Preciso de esquema elétrico ou pinagem para a instalação?

Não; o produto não possui ligação elétrica nem pinagem especificadas. A instalação é mecânica e o desenho dimensional disponível pode ser consultado na documentação listada.

GLOSSÁRIO TÉCNICO

Acoplamento de fole

Componente mecânico que conecta eixos para transmitir torque.

Deslocamento angular

Variação angular entre os eixos conectados, limitada neste produto a ± 4,0° (Ref.: deslocamento angular máximo).

Deslocamento axial

Variação relativa ao longo do eixo, limitada neste produto a ± 0,4 mm (Ref.: deslocamento axial máximo).

Deslocamento radial

Variação lateral entre os eixos, limitada neste produto a ± 0,25 mm (Ref.: deslocamento radial máximo).

ISO 4029

Norma indicada para os parafusos de fixação M4 x 4 fornecidos ou especificados para o acoplamento (Ref.: parafusos de fixação).
