Acoplamento de Disco da Mola IFM E60118

Pré-visualizar: E60118 IFM - Acoplamento de Disco da Mola Isolado Para Encoders 30x22mm 10x10mm

E60118 IFM - Acoplamento de Disco da Mola Isolado Para Encoders 30x22mm 10x10mm

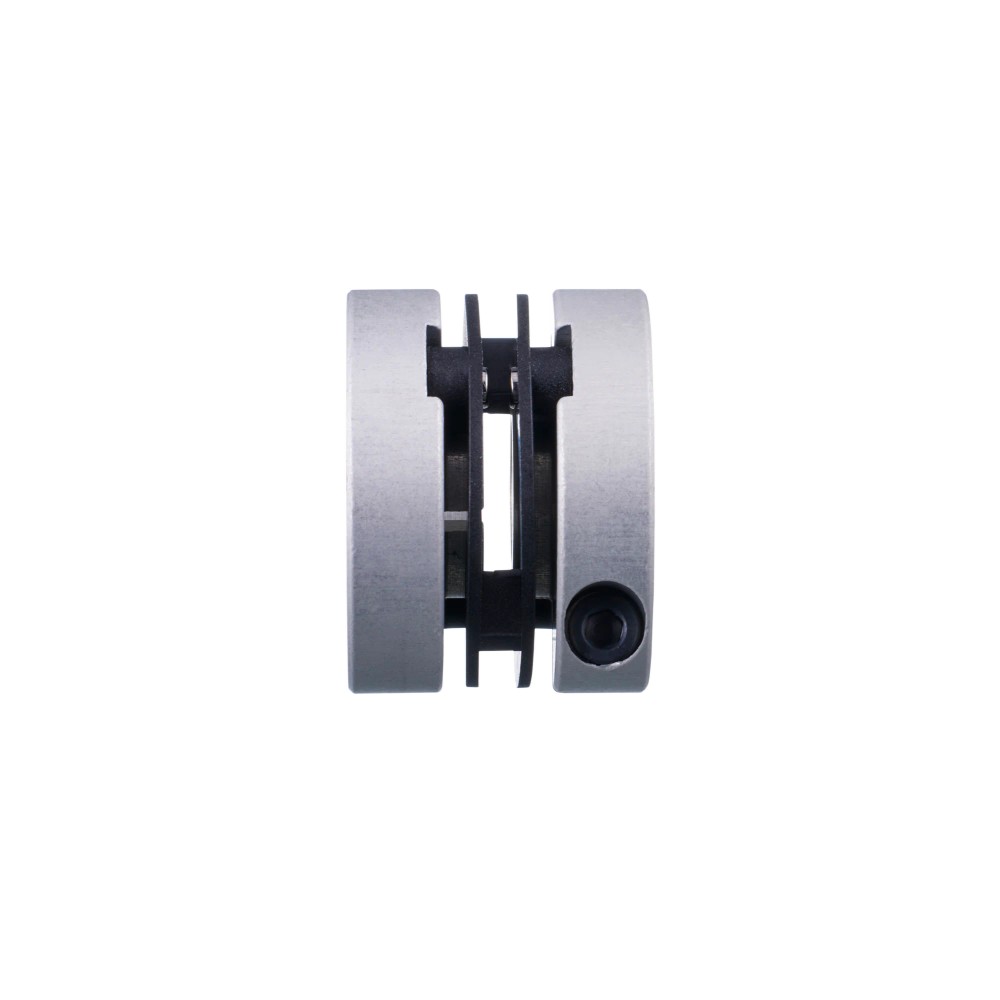

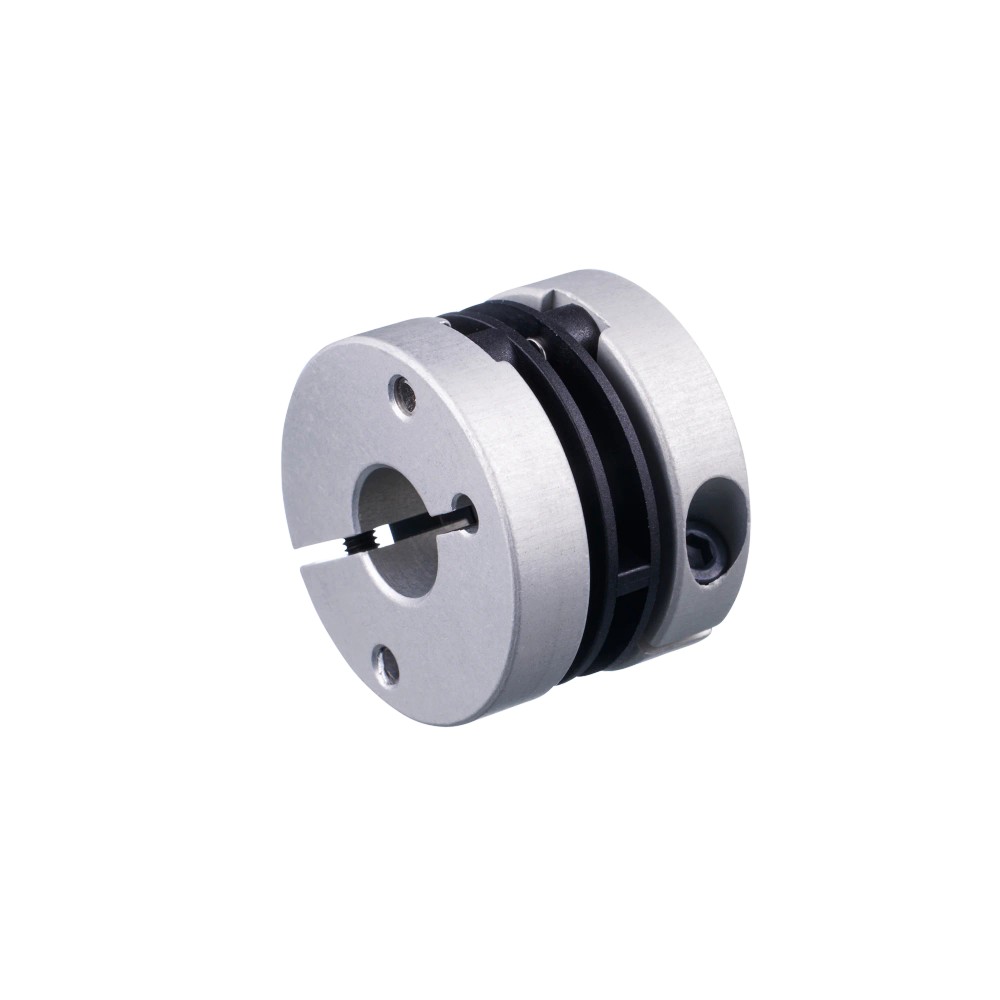

Imagem meramente ilustrativa

R$ 603,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60118
EAN: 4021179060028
NCM do produto: 84836090

Destaques do Produto Diâmetro externo 30...mais

Fechar menu

Saiba mais sobre: "E60118 IFM - Acoplamento de Disco da Mola Isolado Para Encoders 30x22mm 10x10mm"

Destaques do Produto

Diâmetro externo

30 mm

Furos dos cubos

10 mm / 10 mm

Comprimento

22 mm

Rotação máxima

12.000 rpm

Torque do acoplamento

60 Ncm

Isolamento

Eletricamente isolado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E60118 IFM — Acoplamento de disco da mola eletricamente isolado para encoders, Ø 30 mm, comprimento 22 mm, furos de 10 × 10 mm

O IFM E60118 é um acoplamento de disco da mola eletricamente isolado para conexão mecânica entre eixos, indicado no contexto do produto para encoders. Tem diâmetro externo de 30 mm, comprimento de 22 mm e dois furos de cubo de 10 mm. A ficha informa rotação máxima de 12.000 rpm e limites de desalinhamento axial, radial e angular. Confirme as dimensões dos eixos e os limites de operação antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Acoplamento de disco da mola eletricamente isolado
Modelo	SPRING COUPLING 30-10-10-22
Diâmetro externo	30 mm
Diâmetros dos furos	10 mm e 10 mm
Comprimento	22 mm
Material	Alumínio; PA
Rotação máxima	12.000 rpm
Torque do acoplamento	60 Ncm
Desalinhamentos máximos	Axial: ±0,4 mm; radial: ±0,3 mm; angular: ±2,5°
Rigidez torcional	50 Nm/rad

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de encoder em que os eixos a acoplar correspondam aos dois furos de 10 mm e às dimensões de Ø 30 × 22 mm.
Aplicações cuja rotação não exceda 12.000 rpm, torque no acoplamento não exceda 60 Ncm e desalinhamentos permaneçam dentro dos limites especificados.
Instalações que necessitem de acoplamento de disco da mola eletricamente isolado.

⚠ Considere outro se precisa de:

Não selecionar quando os diâmetros dos eixos não forem compatíveis com os dois furos de 10 mm; a ficha não especifica adaptadores ou outros diâmetros.
Não operar acima de 12.000 rpm ou acima do torque de acoplamento indicado de 60 Ncm.
Não considerar simultaneamente os máximos axial, radial e angular: a ficha informa que esses valores máximos não podem ocorrer todos ao mesmo tempo.

APLICAÇÕES E USO

Aplicação indicada no anúncio: montagem mecânica de encoder, quando os eixos têm 10 mm e a instalação comporta as dimensões do acoplamento.
Possibilidade de uso inferida: ligação entre dois eixos em conjunto rotativo que necessite de isolamento elétrico no acoplamento; confirme a adequação do conjunto com o fabricante, pois a ficha não detalha modelos de encoder ou requisitos do sistema.
Na operação, respeite a rotação máxima, o torque especificado e os limites de desalinhamento; os valores máximos de desalinhamento não são cumulativos.

COMO ESCOLHER

Antes de comprar o E60118 IFM — Acoplamento de disco da mola eletricamente isolado para encoders, Ø 30 mm, comprimento 22 mm, furos de 10 × 10 mm, verifique estes pontos:

Escolha o E60118 quando

A montagem exigir acoplamento de disco da mola eletricamente isolado, dois furos de 10 mm, diâmetro externo de 30 mm e comprimento de 22 mm, respeitando os limites de rotação, torque e desalinhamento.

Procure outra configuração quando

Os eixos tiverem diâmetros diferentes de 10 mm, o espaço disponível não comportar Ø 30 × 22 mm ou os requisitos excederem os limites declarados. A ficha não identifica modelos alternativos; compare as dimensões e os dados do fabricante para a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Acoplamento de disco da mola eletricamente isolado	Tipo de componente informado na ficha do anúncio.
Modelo	SPRING COUPLING 30-10-10-22	Designação do modelo.
Marca	ifm	Fabricante indicado para o produto.
Categoria	Acessório; acoplamento para encoder	Classificação do anúncio e do catálogo.
SKU / Part Number	E60118	Identificador do produto.
GTIN	4021179060028	Código global de identificação informado.

Dados mecânicos
Diâmetro externo	30 mm	Dimensão nominal externa.
Diâmetro interno do cubo 1	10 mm	Furo para eixo do primeiro cubo.
Diâmetro interno do cubo 2	10 mm	Furo para eixo do segundo cubo.
Comprimento	22 mm	Comprimento total informado.
Profundidade do cubo de fixação	7 mm	Profundidade especificada para o cubo.
Material	Alumínio; PA	Materiais listados na ficha.
Peso	29,9 g	Massa informada para o produto.
Quantidade por embalagem	1 peça	Quantidade unitária indicada no catálogo.

Limites mecânicos de operação
Rotação máxima	12.000 rpm	Limite máximo informado pelo fabricante.
Torque do acoplamento	60 Ncm	Valor de torque especificado para o acoplamento.
Torque dos parafusos	120 Ncm	Momento de torque indicado para os parafusos.
Parafusos de fixação	2 × M3 × 10 — ISO 4762	Tipo e quantidade especificados para fixação.
Deslocamento axial máximo	±0,4 mm	Valor máximo; os máximos axial, radial e angular não podem ocorrer simultaneamente.
Deslocamento radial máximo	±0,3 mm	Valor máximo; os máximos axial, radial e angular não podem ocorrer simultaneamente.
Deslocamento angular máximo	±2,5°	Valor máximo; os máximos axial, radial e angular não podem ocorrer simultaneamente.
Rigidez torcional	50 Nm/rad	Rigidez torcional informada na ficha.

Condições e referências dos valores
Temperatura de referência dos valores	23 °C	Os valores citados para acoplamentos com os orifícios de cubo mencionados são informados para temperatura ambiente de 23 °C.
Limites de desalinhamento	Os valores máximos axial, radial e angular não podem ser atingidos ao mesmo tempo.	Condição expressamente indicada nas notas da ficha técnica.

Dados comerciais e classificação
Código NCM	8483.60.90	Classificação fiscal presente nos dados do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica ou protocolo de comunicação especificados na ficha. É um componente mecânico eletricamente isolado; essa característica não define compatibilidade elétrica com encoder, cabo ou sistema de controle.

Processo Conexão mecânica por dois furos de cubo de 10 mm; diâmetro externo de 30 mm e comprimento de 22 mm. Parafusos de fixação especificados: 2 × M3 × 10, ISO 4762.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplar eixos de 10 mm em montagem que comporte Ø 30 × 22 mm e respeite os limites declarados.	✓	As dimensões dos dois furos e as dimensões externas correspondem às especificações do produto.
Montagem com eixo de diâmetro diferente de 10 mm.	✗	Os dois furos informados são de 10 mm; a ficha não informa buchas ou adaptadores.
Aplicação com rotação superior a 12.000 rpm.	✗	A rotação máxima especificada é 12.000 rpm.
Conexão de sinais, alimentação ou comunicação elétrica entre dispositivos.	✗	O produto é um acoplamento mecânico; a ficha não especifica conexões elétricas nem protocolos.
Aplicação com desalinhamento que exceda qualquer limite indicado.	✗	Os limites são ±0,4 mm axial, ±0,3 mm radial e ±2,5° angular; os máximos não podem ser atingidos simultaneamente.

INSTALAÇÃO

Como instalar o E60118 IFM — Acoplamento de disco da mola eletricamente isolado para encoders, Ø 30 mm, comprimento 22 mm, furos de 10 × 10 mm

Confirme que os diâmetros dos dois eixos correspondem aos furos de 10 mm e que o espaço disponível comporta Ø 30 × 22 mm.
Verifique no desenho dimensional a geometria da montagem e a profundidade de cubo especificada.
Posicione os eixos e o acoplamento sem exceder os limites de desalinhamento axial, radial e angular.
Fixe usando os 2 parafusos M3 × 10 especificados, conforme a configuração do produto.
Aplique aos parafusos o torque informado de 120 Ncm; não confunda esse valor com o torque do acoplamento de 60 Ncm.
Antes de operar, confirme que rotação, torque e desalinhamento da aplicação permanecem dentro dos limites da ficha técnica.

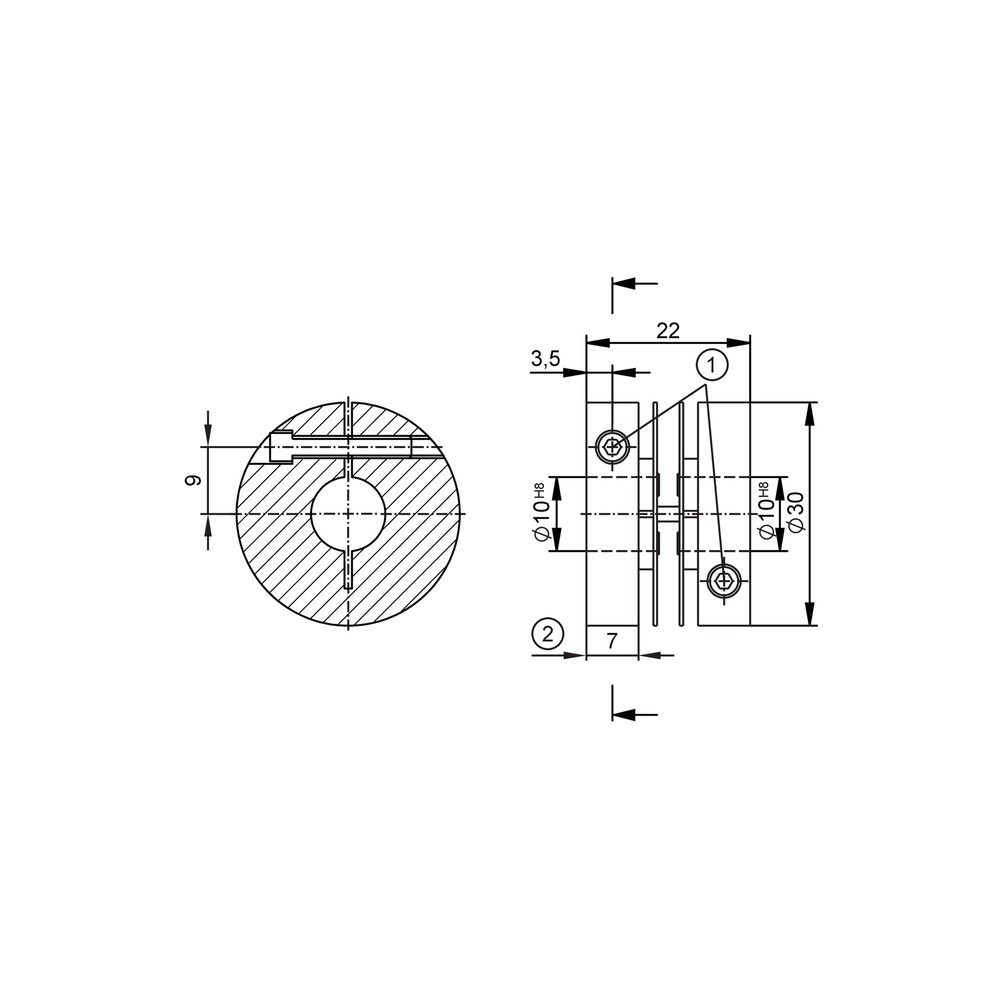

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O acoplamento não encaixa em um dos eixos.	Diâmetro do eixo diferente dos furos de 10 mm especificados.	Meça os dois eixos e compare com os diâmetros internos indicados; a ficha não informa adaptadores.
Vibração ou funcionamento irregular após a montagem.	Desalinhamento axial, radial ou angular acima dos limites permitidos, ou combinação simultânea dos máximos.	Verifique o alinhamento dos eixos e compare cada deslocamento com os limites da ficha, considerando a restrição de não atingir todos os máximos ao mesmo tempo.
Parafusos de fixação soltos ou fixação inconsistente.	Parafusos diferentes dos 2 × M3 × 10 ISO 4762 especificados ou torque de aperto fora do valor informado.	Confirme tipo e quantidade dos parafusos e verifique o torque aplicado em relação aos 120 Ncm indicados.
A aplicação opera fora do limite previsto para o acoplamento.	Rotação ou torque da máquina acima dos valores especificados para o produto.	Compare os dados de operação da máquina com a rotação máxima de 12.000 rpm e o torque de acoplamento de 60 Ncm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E60118 — PT-BR (Datasheet) Desenho em escala E60118 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E60118 e para quem serve?

É um acoplamento de disco da mola eletricamente isolado, indicado no anúncio como acessório para encoder. Serve para montagens cujos eixos e condições operacionais correspondam às dimensões e limites especificados.

Quais dimensões dos eixos esse acoplamento aceita?

A ficha informa dois furos de cubo de 10 mm. O diâmetro externo é 30 mm e o comprimento é 22 mm.

O que acompanha o produto?

A ficha indica embalagem com 1 peça. Embora especifique dois parafusos M3 × 10 ISO 4762 para fixação, não confirma separadamente que eles acompanham a embalagem.

Ele serve para eixos que não têm 10 mm?

A ficha especifica os dois furos como 10 mm e não informa adaptadores ou versões com outros diâmetros. Para outra medida, confirme uma configuração compatível com o fabricante.

Posso usar o E60118 como conexão elétrica ou para transmitir dados?

Não; trata-se de um acoplamento mecânico e a ficha não especifica conexões elétricas nem protocolos. O isolamento elétrico descrito não equivale a uma interface de sinal ou alimentação.

O acoplamento está instalado, mas não encaixa no eixo; o que verifico antes de substituir?

Meça o diâmetro do eixo e confirme que corresponde ao furo de 10 mm. Verifique também se está usando a orientação e a dimensão de cubo corretas no desenho dimensional.

Depois da montagem apareceu vibração; o que devo conferir?

Verifique o alinhamento axial, radial e angular e se a instalação respeita os limites especificados. A ficha alerta que os valores máximos de desalinhamento não podem ocorrer simultaneamente.

É melhor comprar este acoplamento avulso ou um kit?

A ficha informa uma peça por embalagem e não identifica um kit. Se precisar de parafusos ou outros componentes, confirme com o fornecedor se estão incluídos antes de fechar a seleção.

Como seleciono uma alternativa ao E60118?

Procure uma configuração cujos furos correspondam aos diâmetros dos eixos e cujas dimensões e limites de operação atendam à aplicação. A ficha não indica modelos alternativos específicos.

Que cuidados devo ter na instalação e operação?

Use os dois parafusos M3 × 10 ISO 4762 especificados e considere o torque de aperto de 120 Ncm informado. Respeite a rotação máxima, o torque do acoplamento e os limites de desalinhamento da ficha.

GLOSSÁRIO TÉCNICO

Acoplamento de disco da mola

Componente mecânico que conecta eixos; neste produto, é a tecnologia de acoplamento indicada pela ficha.

Isolamento elétrico

Característica declarada do acoplamento; não constitui uma conexão para alimentação ou transmissão de dados.

Desalinhamento axial

Deslocamento relativo entre eixos ao longo da direção de seus comprimentos.

Desalinhamento radial

Deslocamento lateral entre eixos em relação ao alinhamento de seus centros.

Rigidez torcional

Relação especificada entre torque e deformação angular do acoplamento.
