Acoplamento Flexível IFM E60067

Pré-visualizar: E60067 IFM - Acoplamento Flexível para Encoder IFM Conexão de Eixos 25x32mm Alumínio 10x10mm

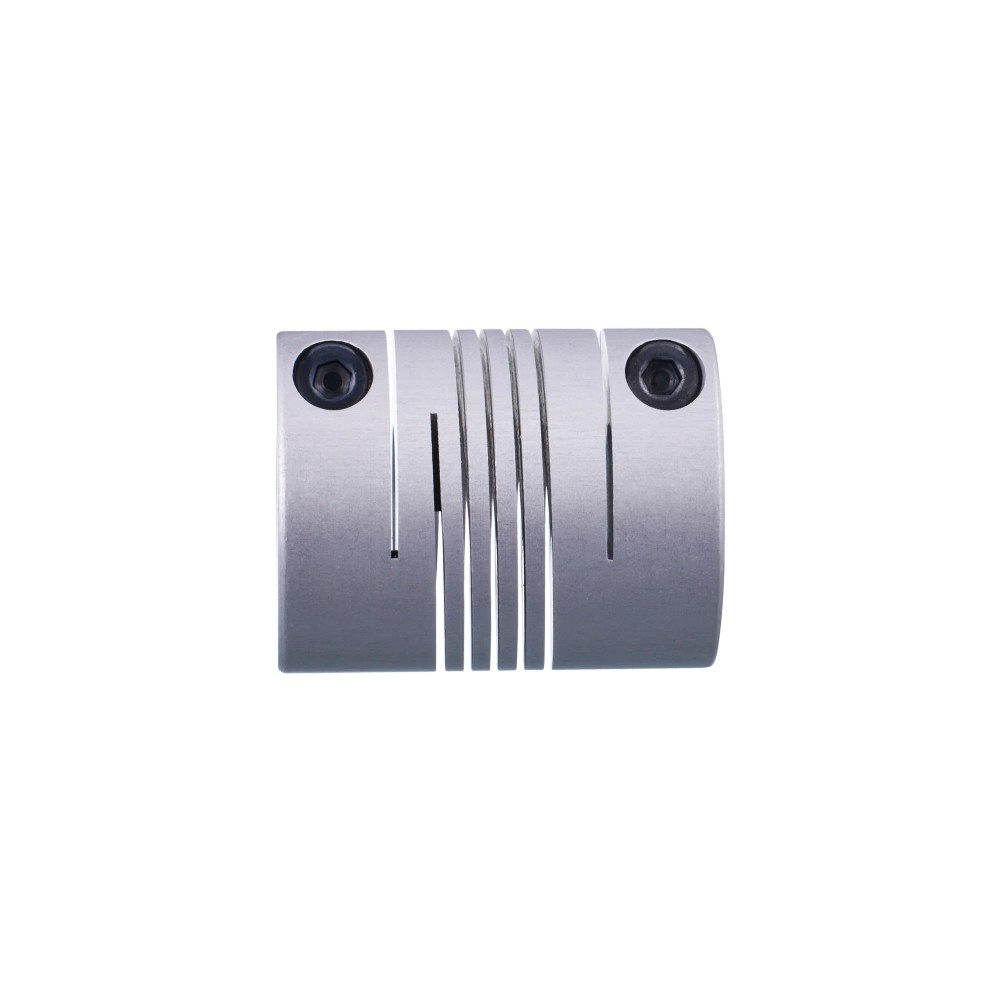

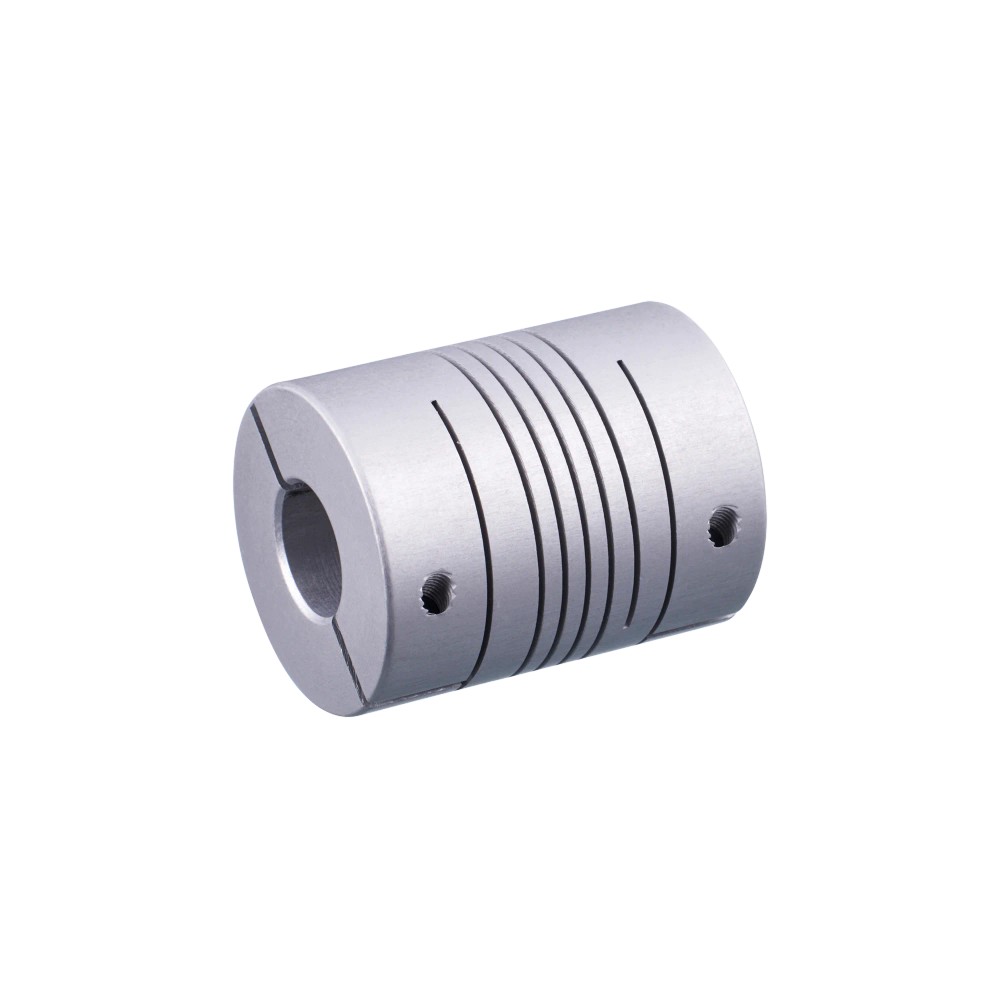

E60067 IFM - Acoplamento Flexível para Encoder IFM Conexão de Eixos 25x32mm Alumínio 10x10mm

Imagem meramente ilustrativa

R$ 573,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60067
EAN: 4021179059510
NCM do produto: 84836090

Destaques do Produto Diâmetros dos eixos...mais

Fechar menu

Saiba mais sobre: "E60067 IFM - Acoplamento Flexível para Encoder IFM Conexão de Eixos 25x32mm Alumínio 10x10mm"

Destaques do Produto

Diâmetros dos eixos

10 mm em cada cubo

Espaço externo requerido

Ø 25 mm × 32 mm

Material

Alumínio

Rotação mecânica máxima

6.000 rpm

Fixação

2 parafusos M4 × 12, ISO 4762

Desalinhamento máximo

Angular ± 4,0°; axial ± 0,5 mm; radial ± 0,35 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E60067 IFM – Acoplamento flexível para encoder, Ø 25 mm × 32 mm, cubos Ø 10 mm

O E60067 é um acoplamento flexível de alumínio para encoder, destinado à conexão mecânica entre eixos. Possui diâmetro externo de 25 mm, comprimento de 32 mm e dois cubos com diâmetro interno de 10 mm. Admite rotação mecânica máxima de 6.000 rpm e deslocamentos axiais, radiais e angulares dentro dos limites especificados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Acoplamento flexível para encoder
Marca / modelo	IFM / E60067
Material	Alumínio
Diâmetro externo	25 mm
Comprimento	32 mm
Diâmetros internos dos cubos	10 mm / 10 mm
Rotação mecânica máxima	6.000 rpm
Deslocamento angular máximo	± 4,0°
Deslocamento axial máximo	± 0,5 mm
Deslocamento radial máximo	± 0,35 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão mecânica de encoder a eixo com diâmetro compatível de 10 mm em ambos os cubos.
Instalações em que as dimensões externas Ø 25 mm × 32 mm sejam compatíveis com o espaço disponível.
Aplicações cuja rotação não ultrapasse 6.000 rpm e cujos desalinhamentos permaneçam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Eixos que não correspondam aos dois diâmetros internos de 10 mm, sem confirmação de que exista adaptação compatível.
Aplicações que excedam 6.000 rpm ou os limites máximos de deslocamento indicados pelo fabricante.
Aplicações que exijam conexão elétrica ou transmissão de sinais: o E60067 é um componente de conexão mecânica.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão mecânica de eixos em uso com encoder. Verifique os diâmetros dos eixos, o espaço de montagem, a rotação e os deslocamentos antes da instalação.
Possibilidade de aplicação: conexão entre eixos de 10 mm quando as dimensões e os limites mecânicos do acoplamento forem atendidos; confirme a adequação ao conjunto específico, pois a ficha não detalha outros equipamentos ou cenários de processo.
Os deslocamentos máximos são valores individuais: a ficha informa que os limites radial, axial e angular não podem ser atingidos simultaneamente. Os valores se referem a 23 °C de temperatura ambiente.

COMO ESCOLHER

Antes de comprar o E60067 IFM – Acoplamento flexível para encoder, Ø 25 mm × 32 mm, cubos Ø 10 mm, verifique estes pontos:

Escolha o E60067 quando

Os dois eixos tiverem diâmetro compatível com cubos de 10 mm, houver espaço para Ø 25 mm × 32 mm e os limites de rotação e deslocamento forem respeitados.

Verifique outra configuração quando

Os diâmetros dos eixos, o espaço de montagem ou as condições de rotação e desalinhamento não coincidirem com os dados do E60067. A ficha disponível não informa uma alternativa específica; confirme o modelo adequado com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Acoplamento flexível para encoder	Descrição e aplicação indicadas na ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
Código do produto / SKU / Part Number	E60067	Identificadores informados para o produto.
GTIN	4021179059510	Código de identificação comercial informado.
Categoria	Acessórios; acoplamentos / acessórios para encoder	Classificação do produto no anúncio e no catálogo.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.

Dados mecânicos
Material	Alumínio	Material informado para o acoplamento.
Diâmetro externo	25 mm	Dimensão externa nominal.
Comprimento	32 mm	Dimensão axial nominal.
Diâmetro interno do cubo 1	10 mm	Diâmetro informado para o primeiro cubo.
Diâmetro interno do cubo 2	10 mm	Diâmetro informado para o segundo cubo.
Profundidade do cubo de fixação	8 mm	Profundidade especificada para cada cubo de fixação.
Parafusos de fixação	2 × M4 × 12, ISO 4762	Tipo e quantidade de parafusos informados na ficha.
Torque máximo de aperto dos parafusos	120 Ncm	Limite máximo indicado para o aperto dos parafusos.
Rotação mecânica máxima	6.000 rpm	Limite de rotação especificado para o acoplamento.
Peso	32,9 g	Massa indicada nos dados do produto.

Deslocamentos e condições de referência
Deslocamento angular máximo	± 4,0°	Valor máximo indicado; os máximos angular, radial e axial não podem ser atingidos simultaneamente.
Deslocamento axial máximo	± 0,5 mm	Valor máximo indicado; os máximos axial, radial e angular não podem ser atingidos simultaneamente.
Deslocamento radial máximo	± 0,35 mm	Valor máximo indicado; os máximos radial, axial e angular não podem ser atingidos simultaneamente.
Condição de referência dos valores de deslocamento	23 °C de temperatura ambiente	A observação da ficha aplica os valores aos acoplamentos com os orifícios de cubo mencionados, nessa temperatura ambiente.
Limitação de combinação dos deslocamentos	Os valores máximos radial, angular e axial não podem ocorrer simultaneamente	Condição expressa nas observações do fabricante.

Documentação e classificação
NCM	8483.60.90	Código informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação; trata-se de um acoplamento mecânico.

Conexões

Elétrica Não há conexão elétrica especificada. Não é um cabo nem um componente de interface elétrica.

Processo Conexão mecânica por dois cubos com diâmetro interno de 10 mm; fixação por 2 parafusos M4 × 12, ISO 4762.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar mecanicamente eixos de 10 mm em uma aplicação com encoder	✓	A ficha identifica o produto como acoplamento flexível para encoder e informa diâmetro interno de 10 mm para ambos os cubos.
Aplicação com rotação de até 6.000 rpm	✓	A rotação mecânica máxima informada é 6.000 rpm.
Aplicação que exige deslocamento acima de ± 0,35 mm radial, ± 0,5 mm axial ou ± 4,0° angular	✗	Esses são os limites máximos informados. A ficha ressalva que os máximos de deslocamento radial, angular e axial não podem ser atingidos simultaneamente.
Conectar eixos com diâmetros diferentes de 10 mm	✗	Os dois diâmetros internos informados são 10 mm; não há dados na ficha que confirmem compatibilidade com outras dimensões.
Transmitir alimentação elétrica ou dados entre dispositivos	✗	O produto é um acoplamento mecânico, sem conexão elétrica ou protocolo de comunicação especificados.

INSTALAÇÃO

Como instalar o E60067 IFM – Acoplamento flexível para encoder, Ø 25 mm × 32 mm, cubos Ø 10 mm

Confirme que os dois eixos correspondem aos diâmetros internos de 10 mm e que há espaço para o acoplamento de Ø 25 mm e 32 mm de comprimento.
Verifique se a rotação prevista não excede 6.000 rpm e se os deslocamentos estão dentro dos limites especificados.
Posicione o acoplamento nos eixos, observando a profundidade de cubo de fixação de 8 mm.
Fixe os cubos usando os 2 parafusos M4 × 12, ISO 4762, informados para o produto.
Aperte os parafusos sem exceder o torque máximo de 120 Ncm.
Antes da operação, confira alinhamento e folgas; não considere os máximos axial, radial e angular como admissíveis simultaneamente. Consulte a ficha técnica para orientações adicionais.

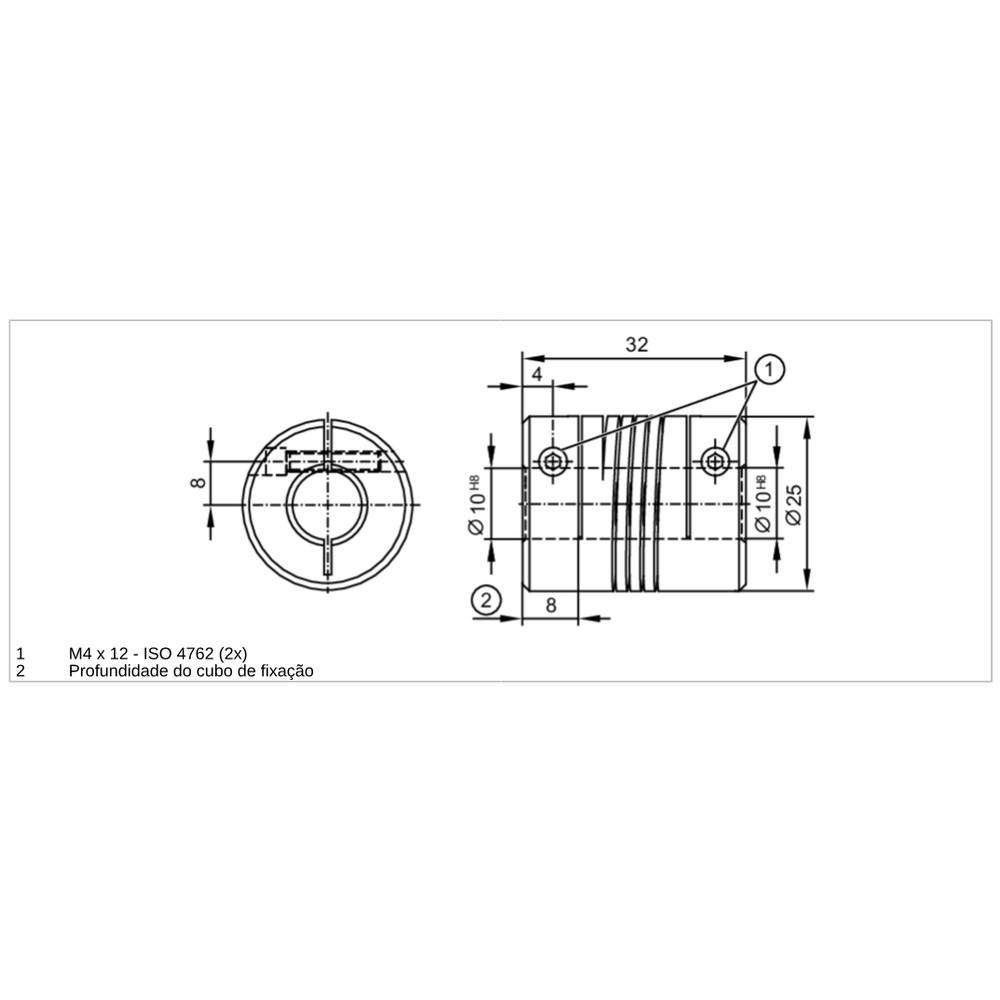

Desenho Dimensional

ACESSÓRIOS

2 parafusos de fixação M4 × 12, ISO 4762 (2x).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vibração ou ruído após a montagem.	Desalinhamento dos eixos ou deslocamento acima dos limites do acoplamento.	Verifique alinhamento e deslocamentos axial, radial e angular, lembrando que os valores máximos não podem ser atingidos simultaneamente.
O acoplamento não se encaixa em um dos eixos.	Diâmetro do eixo diferente do diâmetro interno de 10 mm informado para cada cubo.	Confira o diâmetro de ambos os eixos e compare com os dados dimensionais do produto.
O conjunto apresenta movimento relativo no cubo durante a operação.	Fixação inadequada dos parafusos ou aperto acima do limite especificado.	Inspecione os dois parafusos M4 × 12 e confirme que o torque de aperto não excedeu 120 Ncm.
Operação fora da condição mecânica prevista.	Rotação acima do limite ou tentativa de combinar simultaneamente os máximos de deslocamento.	Confira a rotação do conjunto e compare os deslocamentos medidos com a ficha técnica, considerando a restrição de simultaneidade.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E60067 em português (Datasheet) Desenho em escala do E60067 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E60067 e para que serve?

É um acoplamento flexível IFM destinado à conexão mecânica de eixos em aplicações com encoder. Possui cubos com diâmetros internos de 10 mm.

Quais eixos são compatíveis com esse acoplamento?

A ficha informa dois diâmetros internos de 10 mm, um para cada cubo. A compatibilidade depende também do espaço disponível e dos limites mecânicos do conjunto.

O que acompanha o produto?

A ficha informa uma peça por embalagem e especifica dois parafusos M4 × 12, ISO 4762, como parafusos de fixação. Consulte o fornecedor para confirmar o conteúdo efetivamente fornecido na embalagem.

Ele serve para eixos com diâmetro diferente de 10 mm?

A ficha só informa cubos com diâmetro interno de 10 mm. Não há dados que confirmem compatibilidade com outras medidas.

Posso usar este acoplamento em uma aplicação acima de 6.000 rpm?

Não conforme o limite informado: a rotação mecânica máxima especificada é 6.000 rpm. A ficha não indica condições de operação acima desse valor.

O conjunto vibra depois da montagem; o que devo verificar antes de trocar o acoplamento?

Verifique o alinhamento e os deslocamentos dos eixos, além da rotação do conjunto. Os máximos radial, axial e angular não podem ser atingidos simultaneamente.

Os parafusos parecem soltos; o que pode estar acontecendo?

Confira a fixação dos dois parafusos M4 × 12 e se o aperto respeitou o máximo de 120 Ncm. Verifique também se os eixos correspondem aos diâmetros dos cubos.

É melhor comprar este acoplamento ou procurar um modelo para outro diâmetro?

Escolha o E60067 se ambos os eixos forem compatíveis com os cubos de 10 mm e os demais limites mecânicos forem atendidos. Para outros diâmetros, a ficha não especifica uma alternativa; confirme outro modelo com o fabricante.

Como devo instalar e apertar os parafusos?

Posicione os cubos nos eixos e fixe-os com os dois parafusos M4 × 12, ISO 4762, sem ultrapassar 120 Ncm. Confira alinhamento e limites de deslocamento antes da operação.

Como verifico se o espaço de montagem é suficiente?

Compare o espaço disponível com o diâmetro externo de 25 mm e o comprimento de 32 mm indicados na ficha. O desenho em escala do fabricante está disponível na seção de documentos.

GLOSSÁRIO TÉCNICO

Acoplamento flexível

Componente mecânico que conecta eixos; neste produto, é destinado a aplicações com encoder. (Ref.: Tipo de produto — acoplamento flexível para encoder)

Diâmetro interno do cubo

Diâmetro da abertura do cubo que recebe o eixo. (Ref.: Diâmetro interno 1 e 2 — 10 mm)

Deslocamento radial

Desvio lateral entre os eixos conectados. (Ref.: Deslocamento radial máximo — ± 0,35 mm)

Deslocamento axial

Desvio na direção longitudinal dos eixos conectados. (Ref.: Deslocamento axial máximo — ± 0,5 mm)

Deslocamento angular

Diferença angular entre os eixos conectados. (Ref.: Deslocamento angular máximo — ± 4,0°)
