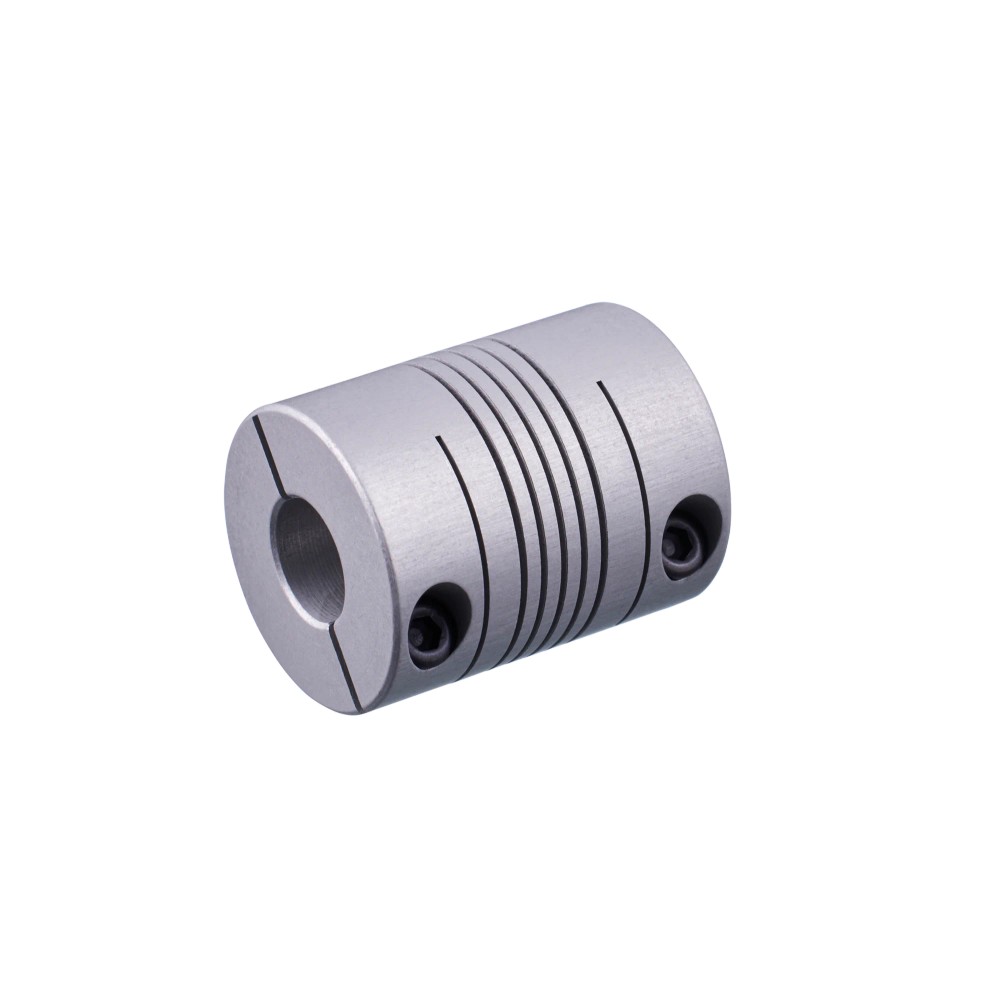

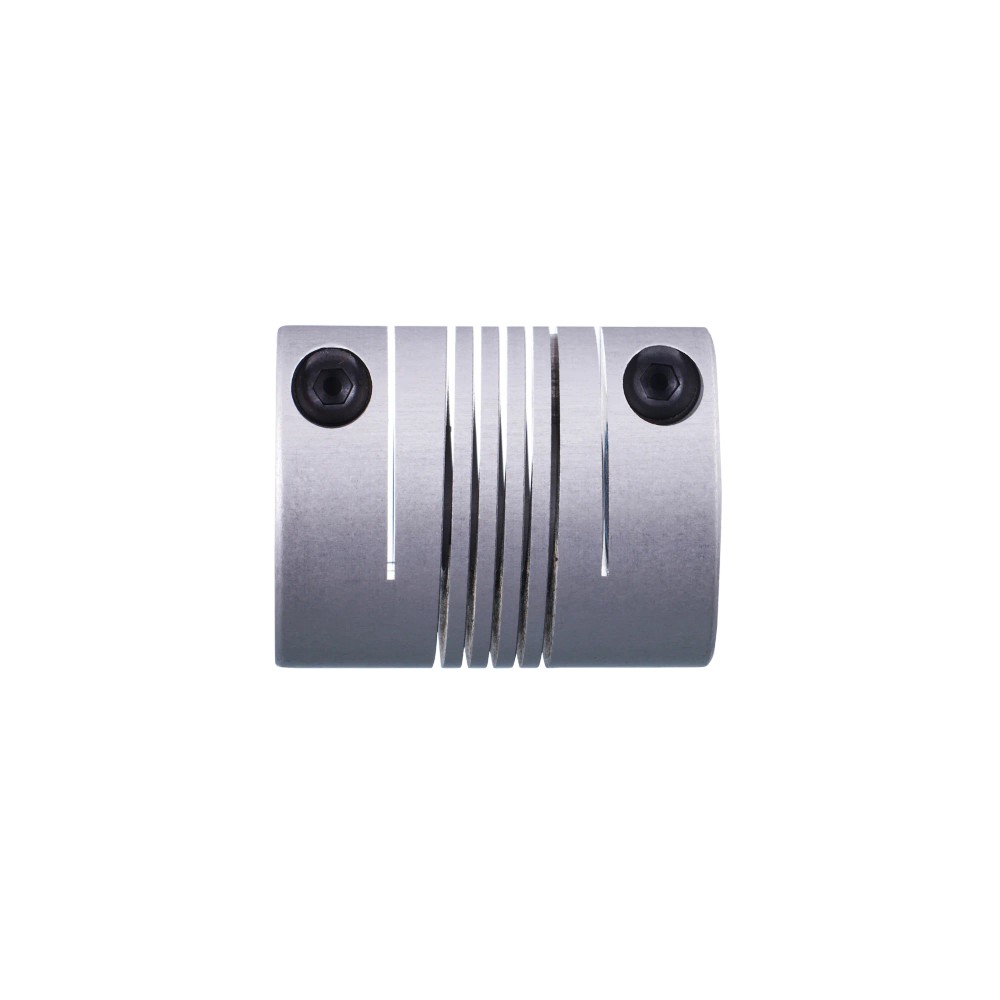

E60066 IFM - Acoplamento Flexível para Encoder Ø25mm 6x10mm Alumínio

Imagem meramente ilustrativa

R$ 573,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60066
EAN: 4021179059503
NCM do produto: 84836090

Destaques do Produto Diâmetros dos eixos 6...mais

Fechar menu

Saiba mais sobre: "E60066 IFM - Acoplamento Flexível para Encoder Ø25mm 6x10mm Alumínio"

Destaques do Produto

Diâmetros dos eixos

6 mm e 10 mm

Dimensões externas

Ø 25 mm × 32 mm

Rotação mecânica máxima

6000 rpm

Material

Alumínio

Desalinhamento máximo

Axial ±0,5 mm; radial ±0,35 mm; angular ±4,0°

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E60066 IFM - Acoplamento Flexível para Encoder Ø25 mm, eixos de 6 mm e 10 mm, alumínio

O E60066 é um acoplamento flexível de alumínio para conectar mecanicamente um encoder a eixos com diâmetros de 6 mm e 10 mm. Tem diâmetro externo de 25 mm e comprimento de 32 mm. Permite deslocamento axial de até ±0,5 mm, radial de até ±0,35 mm e angular de até ±4,0°, respeitando a observação do fabricante de que esses máximos não podem ocorrer simultaneamente.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Acoplamento flexível para encoder
Modelo	COUPLING 25-6-10-32-KV
Diâmetro externo	25 mm
Comprimento	32 mm
Diâmetros internos dos eixos	6 mm e 10 mm
Material	Alumínio
Rotação mecânica máxima	6000 rpm
Deslocamento axial máximo	±0,5 mm
Deslocamento radial máximo	±0,35 mm
Deslocamento angular máximo	±4,0°

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acoplamento mecânico entre encoder e eixos cujos diâmetros correspondam a 6 mm e 10 mm.
Montagens em que as dimensões disponíveis comportem diâmetro externo de 25 mm e comprimento de 32 mm.
Aplicações cuja rotação não exceda 6000 rpm e cujos desalinhamentos permaneçam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando os diâmetros dos eixos não forem 6 mm e 10 mm; a ficha não informa compatibilidade com outros diâmetros.
Não utilizar acima de 6000 rpm ou quando o desalinhamento ultrapassar qualquer um dos limites especificados.
Não considerar os máximos axial, radial e angular como simultâneos; o fabricante informa que eles não podem ser atingidos ao mesmo tempo.

APLICAÇÕES E USO

Aplicação declarada: acoplamento mecânico para encoder. Confirme os diâmetros dos eixos, o espaço de montagem e a rotação antes da seleção.
Possibilidade de uso inferida a partir da função e das dimensões: união de eixos com diâmetros de 6 mm e 10 mm em uma montagem de encoder, desde que a rotação não exceda 6000 rpm e os deslocamentos permaneçam nos limites indicados. Valide a montagem com o desenho e a folha de dados do fabricante.
Os valores de deslocamento são especificados para temperatura ambiente de 23 °C; a ficha fornecida não informa outros limites ambientais.

COMO ESCOLHER

Antes de comprar o E60066 IFM - Acoplamento Flexível para Encoder Ø25 mm, eixos de 6 mm e 10 mm, alumínio, verifique estes pontos:

Escolha o E60066 quando

A montagem exigir acoplamento para encoder com cubos de 6 mm e 10 mm, espaço para Ø 25 mm × 32 mm e rotação mecânica de até 6000 rpm. Verifique também se os deslocamentos permanecem nos limites indicados pelo fabricante.

Procure uma opção com outra configuração quando

Os diâmetros dos eixos ou o espaço disponível não corresponderem às dimensões deste modelo, ou quando a rotação e os desalinhamentos necessários excederem os limites da ficha. A ficha não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Acoplamento flexível para encoder	Aplicação declarada na ficha do produto.
Marca	ifm / IFM	Fabricante indicado no anúncio.
Modelo	COUPLING 25-6-10-32-KV	Designação do modelo no cadastro técnico.
SKU / Part Number	E60066	Código de identificação do produto.
GTIN	4021179059503	Código comercial informado no anúncio.
Categoria	Acessórios	Categoria informada para o anúncio.

Dados mecânicos
Material	Alumínio	Material informado na ficha.
Diâmetro externo	25 mm	Dimensão externa do acoplamento.
Comprimento	32 mm	Dimensão axial total informada.
Diâmetro interno do eixo 1	6 mm	Diâmetro de um dos cubos de fixação.
Diâmetro interno do eixo 2	10 mm	Diâmetro do outro cubo de fixação.
Profundidade do cubo de fixação	8 mm	Profundidade informada para o cubo de fixação.
Rotação mecânica máxima	6000 rpm	Limite máximo de rotação especificado.
Deslocamento angular máximo	±4,0°	Valor máximo; os máximos de deslocamento não podem ocorrer simultaneamente.
Deslocamento axial máximo	±0,5 mm	Valor máximo; os máximos de deslocamento não podem ocorrer simultaneamente.
Deslocamento radial máximo	±0,35 mm	Valor máximo; os máximos de deslocamento não podem ocorrer simultaneamente.
Momento de torque dos parafusos	120 Ncm	Torque de aperto indicado para os parafusos.
Peso	34,5 g	Massa informada no cadastro do produto.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
Parafusos de fixação	2 × M4 × 12, ISO 4762	Parafusos informados no cadastro do produto.
Condição de referência dos deslocamentos	Temperatura ambiente de 23 °C	Condição indicada pelo fabricante para os valores de deslocamento.
Limitação dos deslocamentos	Os valores máximos axial, radial e angular não podem ser atingidos simultaneamente.	Observação do fabricante aplicável aos valores de deslocamento.
NCM	8483.60.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica especificada: é um componente de acoplamento mecânico para encoder.

Processo Não possui conexão de processo especificada. A interface mecânica informada é para eixos de 6 mm e 10 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar mecanicamente um encoder a eixos de 6 mm e 10 mm, dentro dos limites dimensionais e mecânicos informados.	✓	A aplicação declarada é encoder, e os diâmetros internos são 6 mm e 10 mm.
Aplicação com rotação mecânica de até 6000 rpm.	✓	A ficha especifica rotação mecânica máxima de 6000 rpm.
Montagem com desalinhamento axial, radial ou angular dentro dos limites, sem exigir que todos os máximos ocorram simultaneamente.	✓	Os limites são ±0,5 mm axial, ±0,35 mm radial e ±4,0° angular; o fabricante informa que os máximos não podem ser atingidos ao mesmo tempo.
Conexão elétrica, transmissão de protocolo ou conexão de processo.	✗	O E60066 é um acoplamento mecânico; não há interface elétrica, protocolo ou conexão de processo especificados.
Eixos com diâmetros diferentes de 6 mm e 10 mm.	✗	A ficha informa apenas esses dois diâmetros internos para este modelo.

INSTALAÇÃO

Como instalar o E60066 IFM - Acoplamento Flexível para Encoder Ø25 mm, eixos de 6 mm e 10 mm, alumínio

Confirme que os diâmetros dos eixos correspondem a 6 mm e 10 mm e que a montagem comporta Ø 25 mm e comprimento de 32 mm.
Verifique que a rotação prevista não excede 6000 rpm.
Avalie os desalinhamentos axial, radial e angular; respeite os limites e não considere seus máximos simultâneos.
Posicione o acoplamento nos eixos conforme a geometria da montagem e a profundidade de cubo indicada na ficha.
Utilize os dois parafusos de fixação M4 × 12, ISO 4762, informados para o produto.
Aplique aos parafusos o torque indicado de 120 Ncm e confira a montagem antes da operação.

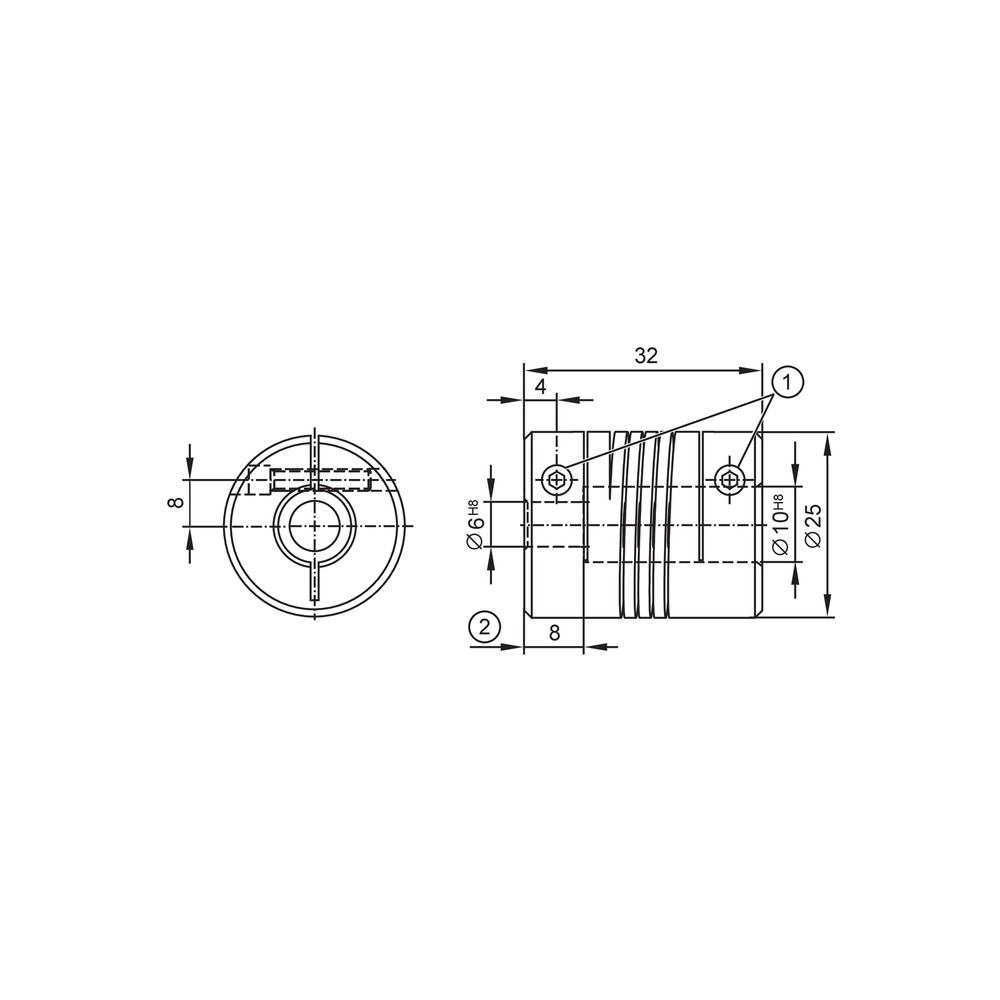

Desenho Dimensional

ACESSÓRIOS

2 parafusos de fixação M4 × 12, ISO 4762

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O acoplamento não se encaixa em um dos eixos.	O diâmetro do eixo pode não corresponder ao diâmetro interno de 6 mm ou 10 mm previsto para o modelo.	Meça os diâmetros dos dois eixos e compare-os com os diâmetros internos especificados na ficha.
A montagem apresenta vibração ou funcionamento irregular.	Desalinhamento dos eixos acima dos limites permitidos ou combinação simultânea dos valores máximos de deslocamento.	Verifique o alinhamento axial, radial e angular e compare cada valor com os limites do fabricante, sem assumir que os máximos podem ocorrer ao mesmo tempo.
O conjunto opera acima da rotação especificada.	A rotação da aplicação excede o limite mecânico de 6000 rpm.	Confira a rotação de operação prevista ou medida e compare com o limite indicado na ficha.
O acoplamento se desloca no eixo durante a operação.	Fixação inadequada dos parafusos ou montagem que não segue o torque indicado.	Inspecione os dois parafusos M4 × 12 e confirme o aperto de 120 Ncm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E60066 em português (Datasheet) Desenho em escala E60066 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E60066 e para que tipo de montagem serve?

É um acoplamento flexível mecânico para encoder. A ficha indica cubos para eixos de 6 mm e 10 mm.

O E60066 tem conexão elétrica ou protocolo de comunicação?

Não. É um componente mecânico e a ficha não especifica conexão elétrica nem protocolo.

O que vem na embalagem?

A ficha indica uma peça por embalagem e informa dois parafusos de fixação M4 × 12, ISO 4762.

Ele serve para eixos com diâmetros diferentes de 6 mm e 10 mm?

A ficha especifica somente diâmetros internos de 6 mm e 10 mm. Não há dados para confirmar compatibilidade com outros diâmetros.

Posso usar o E60066 acima de 6000 rpm?

Não conforme o limite informado: a rotação mecânica máxima é 6000 rpm.

O acoplamento pode trabalhar com todos os deslocamentos máximos ao mesmo tempo?

Não. O fabricante informa que os máximos axial, radial e angular não podem ser atingidos simultaneamente.

O encoder apresenta vibração; preciso trocar o acoplamento?

Não necessariamente. Antes de substituir, verifique alinhamento axial, radial e angular e confirme se os valores permanecem dentro dos limites especificados.

Os parafusos afrouxam durante a operação; o que devo conferir?

Verifique a fixação dos dois parafusos M4 × 12 e confirme o torque indicado de 120 Ncm antes de considerar a substituição do componente.

Como escolher entre este modelo e outro acoplamento?

Escolha o E60066 se os eixos forem de 6 mm e 10 mm, a montagem comportar Ø 25 mm × 32 mm e a aplicação respeitar os limites mecânicos. Se algum requisito diferir, compare-o com a ficha de outro modelo; os dados fornecidos não identificam alternativas específicas.

Que cuidados devo ter durante a instalação?

Confirme dimensões, rotação e alinhamento antes da montagem. Use os parafusos especificados e aplique o torque informado; consulte a folha de dados e o desenho dimensional do fabricante.

GLOSSÁRIO TÉCNICO

Acoplamento flexível

Componente mecânico que une eixos; neste produto, a aplicação declarada é encoder. (Ref.: Tipo de produto — acoplamento flexível para encoder)

Deslocamento axial

Variação de posição ao longo do eixo dos componentes acoplados. (Ref.: deslocamento axial máximo — ±0,5 mm)

Deslocamento radial

Desalinhamento lateral entre os eixos acoplados. (Ref.: deslocamento radial máximo — ±0,35 mm)

Deslocamento angular

Diferença angular entre os eixos conectados. (Ref.: deslocamento angular máximo — ±4,0°)

Rotação mecânica máxima

Limite de rotação especificado para o acoplamento. (Ref.: rotação mecânica máxima — 6000 rpm)
