Acoplamento Flexível para Encoder IFM E60064

Pré-visualizar: E60064 IFM - Acoplamento Flexível para Encoder ifm Aplicação em Encoder 19mm x 28mm, Alumínio

E60064 IFM - Acoplamento Flexível para Encoder ifm Aplicação em Encoder 19mm x 28mm, Alumínio

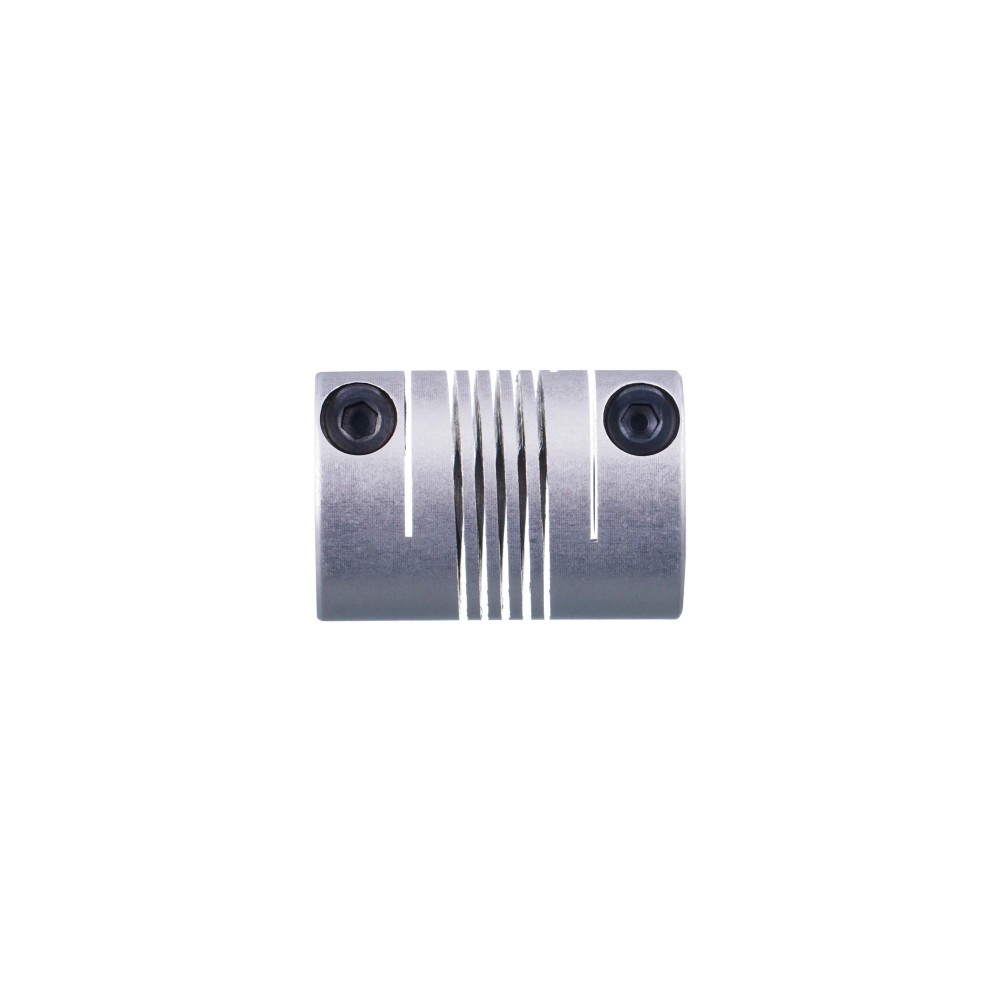

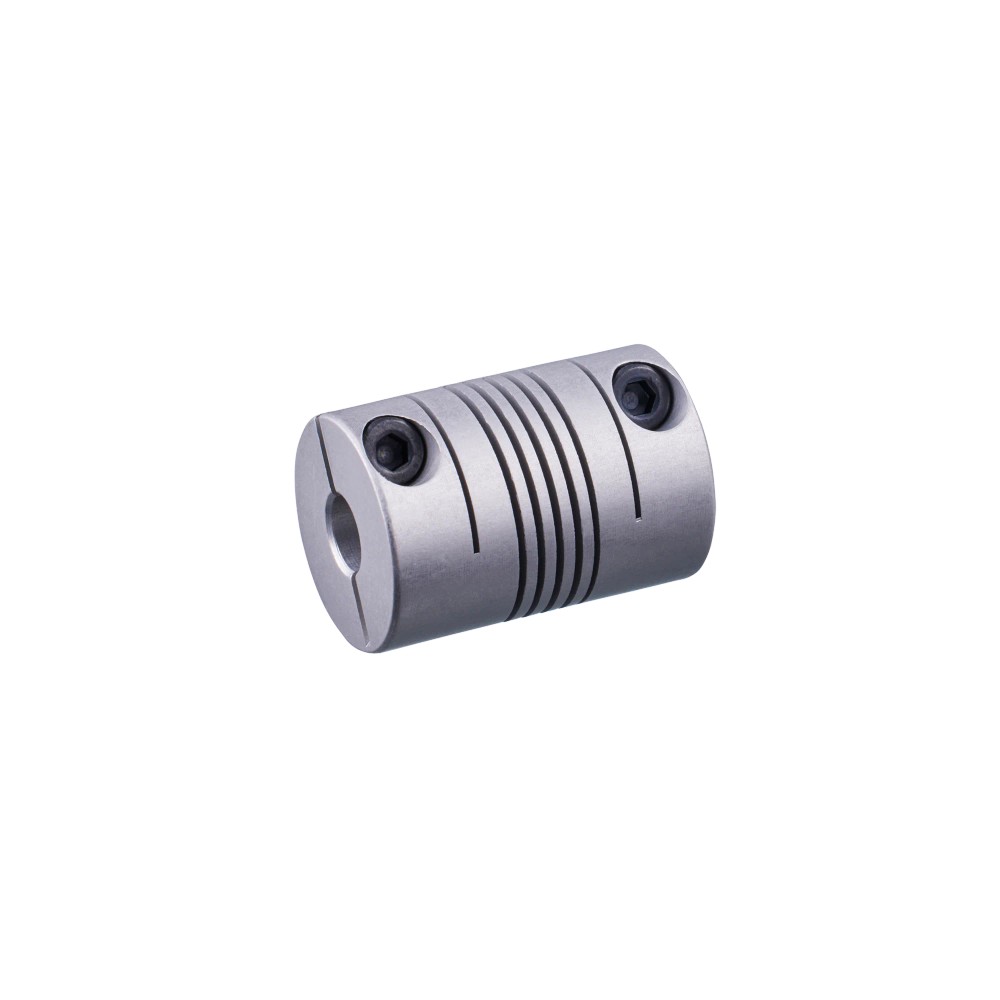

Imagem meramente ilustrativa

R$ 521,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60064
EAN: 4021179059480
NCM do produto: 84836090

Destaques do Produto Eixo de cada lado 6...mais

Fechar menu

Saiba mais sobre: "E60064 IFM - Acoplamento Flexível para Encoder ifm Aplicação em Encoder 19mm x 28mm, Alumínio"

Destaques do Produto

Eixo de cada lado

6 mm

Diâmetro externo × comprimento

19 mm × 28 mm

Rotação máxima

6.000 rpm

Material

Alumínio

Fixação indicada

2 parafusos M3 × 10, ISO 4762

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Acoplamento flexível para encoder ifm E60064, alumínio, Ø 19 mm × 28 mm

O ifm E60064 é um acoplamento flexível de alumínio para encoder, usado para conectar eixos. Possui cubos com furos internos de 6 mm em ambos os lados e comprimento de 28 mm. Admite rotação mecânica máxima de 6.000 rpm e deslocamentos máximos axial, radial e angular especificados pelo fabricante, sujeitos às condições indicadas na ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E60064
Tipo	Acoplamento flexível para encoder
Material	Alumínio
Diâmetro externo	19 mm
Comprimento	28 mm
Diâmetros internos	6 mm / 6 mm
Rotação mecânica máxima	6.000 rpm
Deslocamento máximo axial	± 0,4 mm
Deslocamento máximo radial	± 0,25 mm
Peso	18,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acoplamento de eixos de encoder que correspondam aos furos internos de 6 mm de ambos os cubos.
Montagens em que as dimensões externas de Ø 19 mm e comprimento de 28 mm sejam compatíveis com o espaço disponível.
Aplicações cuja rotação não exceda 6.000 rpm e cujos desalinhamentos permaneçam dentro dos limites individuais informados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para eixos que não correspondam aos furos internos de 6 mm, salvo se a ficha técnica ou o fabricante confirmar uma adaptação compatível.
Não operar acima de 6.000 rpm nem exceder os limites máximos de desalinhamento indicados.
Não considerar os máximos axial, radial e angular simultaneamente: o fabricante informa que esses valores não podem ser atingidos ao mesmo tempo.

APLICAÇÕES E USO

Uso como elemento mecânico de acoplamento em montagem com encoder, desde que os dois eixos correspondam aos furos de 6 mm e a geometria de montagem seja compatível. Essa é a aplicação declarada para o produto.
Em instalações com desalinhamento, considerar os limites axial, radial e angular do fabricante; os valores máximos não podem ocorrer simultaneamente e são referidos a 23 °C de temperatura ambiente.
O contexto não especifica encoder, motor, protocolo ou aplicação de máquina específicos; validar a montagem e as condições de operação com o datasheet antes da seleção.

COMO ESCOLHER

Antes de comprar o Acoplamento flexível para encoder ifm E60064, alumínio, Ø 19 mm × 28 mm, verifique estes pontos:

Escolha o E60064 quando

A montagem exigir um acoplamento flexível para encoder com furos internos de 6 mm nos dois lados, dimensões de Ø 19 mm × 28 mm e condições de operação dentro dos limites de rotação e deslocamento especificados.

Verifique outra configuração quando

Os diâmetros dos eixos, o espaço de montagem ou as condições de operação não corresponderem aos dados do E60064. Compare os requisitos da aplicação com a ficha técnica do fabricante; o contexto disponível não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada na ficha do produto.
Código do produto / SKU / Part Number	E60064	Identificador do componente.
GTIN	4021179059480	Código de identificação comercial informado.
Modelo	COUPLING 19,2-6-6-28-KV	Designação de modelo fornecida para o produto.
Tipo de produto	Acoplamento flexível para encoder	Categoria funcional indicada pelo fabricante.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8483.60.90	Classificação fiscal informada na ficha.

Aplicação
Aplicação declarada	Encoder	Aplicação indicada nos dados do anúncio.

Dados mecânicos
Material	Alumínio	Material declarado para o acoplamento.
Diâmetro externo	19 mm	Dimensão externa indicada; também apresentada como Ø 19 mm.
Comprimento	28 mm	Comprimento total indicado.
Diâmetro interno 1	6 mm	Diâmetro do furo interno de um cubo.
Diâmetro interno 2	6 mm	Diâmetro do furo interno do outro cubo.
Profundidade do cubo de fixação	6,5 mm	Profundidade informada para o cubo.
Parafusos de fixação	2 × M3 × 10, ISO 4762	Especificação e quantidade de parafusos indicadas na ficha.
Torque de aperto máximo dos parafusos	120 Ncm	Limite de torque de aperto informado para os parafusos.
Rotação mecânica máxima	6.000 rpm	Limite máximo de rotação declarado.
Deslocamento angular máximo	± 4,0°	Valor máximo declarado; os máximos de deslocamento não podem ocorrer todos simultaneamente.
Alinhamento axial máximo	± 0,4 mm	Valor máximo declarado; os máximos de deslocamento não podem ocorrer todos simultaneamente.
Deslocamento radial máximo	± 0,25 mm	Valor máximo declarado; os máximos de deslocamento não podem ocorrer todos simultaneamente.
Peso	18,1 g	Peso informado nos dados do produto.

Condições e referências dos valores
Temperatura de referência dos valores de deslocamento	23 °C de temperatura ambiente	A observação da ficha aplica os valores citados a acoplamentos com os orifícios do cubo mencionados nessa condição.
Combinação dos deslocamentos máximos	Os valores máximos radial, angular e axial não podem ser atingidos simultaneamente	Restrição expressa na observação da ficha técnica.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica especificada. É um componente de acoplamento mecânico; não há dados de alimentação, sinal ou pinagem na ficha fornecida.

Processo Conexão mecânica por dois cubos com furos internos de 6 mm; fixação indicada por 2 parafusos M3 × 10, ISO 4762.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Encoder com eixo de 6 mm e montagem compatível com as dimensões do acoplamento	✓	Os dados do produto indicam furos internos de 6 mm nos dois lados, diâmetro externo de 19 mm e comprimento de 28 mm.
Aplicação com rotação de até 6.000 rpm	✓	A rotação mecânica máxima declarada é 6.000 rpm; a condição real deve permanecer dentro desse limite.
Montagem que exige comunicação, alimentação ou conexão elétrica pelo componente	✗	O E60064 é um acoplamento mecânico e não há interface elétrica ou protocolo informado.
Aplicação que exige simultaneamente os deslocamentos máximos axial, radial e angular	✗	A ficha informa que os valores máximos de deslocamento não podem ser atingidos ao mesmo tempo.

INSTALAÇÃO

Como instalar o Acoplamento flexível para encoder ifm E60064, alumínio, Ø 19 mm × 28 mm

Confirme que os diâmetros dos dois eixos correspondem aos furos internos de 6 mm e que há espaço para as dimensões do acoplamento.
Consulte o desenho dimensional e verifique a profundidade dos cubos e a posição prevista de montagem.
Alinhe os eixos antes de fixar o acoplamento; não use os limites de deslocamento como substituto de uma verificação de montagem.
Instale os parafusos especificados na ficha: 2 × M3 × 10, ISO 4762.
Aperte os parafusos sem exceder o torque máximo declarado de 120 Ncm.
Após a montagem, verifique a rotação e os deslocamentos da aplicação, mantendo-os dentro dos limites e sem combinar simultaneamente os máximos.

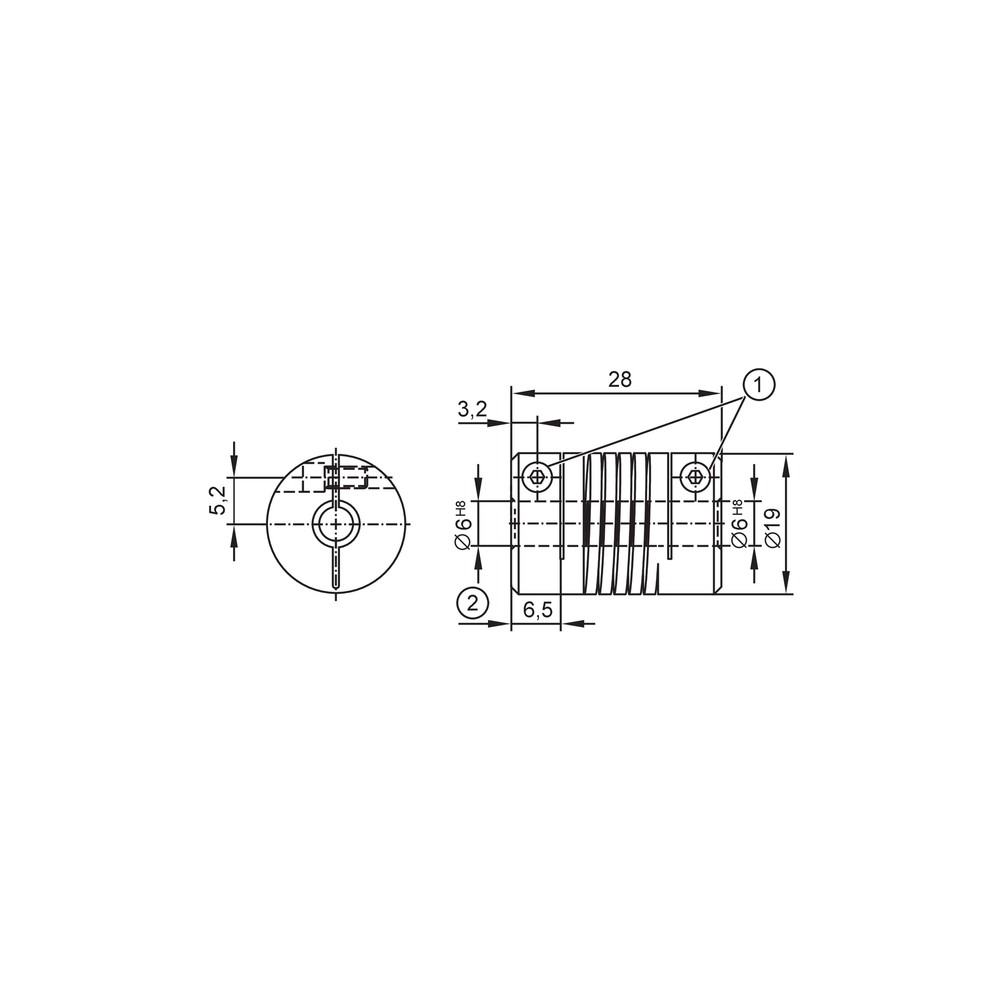

Desenho Dimensional

ACESSÓRIOS

2 parafusos de fixação M3 × 10, ISO 4762 (2x), indicados na ficha do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O acoplamento não encaixa em um dos eixos.	Diâmetro do eixo diferente do furo interno de 6 mm ou montagem incompatível.	Meça os eixos e compare com os dois diâmetros internos especificados antes de instalar.
Vibração ou funcionamento irregular após a montagem.	Desalinhamento dos eixos ou operação fora dos limites de deslocamento declarados.	Verifique o alinhamento e compare os deslocamentos com os valores axial, radial e angular da ficha, considerando que os máximos não podem ocorrer juntos.
O acoplamento apresenta movimento na fixação.	Parafusos ausentes, inadequados ou apertados fora da especificação indicada.	Confira a presença dos 2 parafusos M3 × 10, ISO 4762, e o torque de aperto aplicado, respeitando o máximo de 120 Ncm.
A aplicação opera acima da rotação permitida pelo componente.	Rotação superior ao limite mecânico máximo informado.	Compare a rotação de operação medida com o limite de 6.000 rpm; interrompa a operação se o limite for excedido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E60064 (PT-BR) (Datasheet) Desenho em escala do E60064 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E60064 e para que serve?

É um acoplamento flexível de alumínio indicado para aplicação em encoder. Conecta mecanicamente eixos que correspondam aos furos internos especificados.

Quais são os diâmetros dos furos e o que acompanha a embalagem?

Os dois furos internos são de 6 mm. A ficha informa uma peça por embalagem e especifica dois parafusos M3 × 10, ISO 4762, como fixação.

Este acoplamento serve para eixos diferentes de 6 mm?

A ficha especifica furos internos de 6 mm nos dois lados. Não há informação que confirme compatibilidade com outros diâmetros.

Posso usar o E60064 como conexão elétrica ou para transmitir um protocolo?

Não há conexão elétrica nem protocolo especificado para o E60064. Ele é um componente de acoplamento mecânico.

O que verificar se o acoplamento não encaixa no eixo?

Confira o diâmetro do eixo e compare com o furo interno de 6 mm. Verifique também se a peça selecionada é o código E60064.

O que pode causar vibração depois da montagem?

Uma causa possível é desalinhamento fora dos limites permitidos. Confira o alinhamento e os deslocamentos axial, radial e angular; os máximos não podem ser atingidos simultaneamente.

É melhor comprar este acoplamento ou procurar um kit?

A ficha identifica o E60064 como uma peça por embalagem e não descreve um kit. Se a montagem exigir componentes adicionais, confirme separadamente quais itens são necessários.

Como saber se devo escolher o E60064 ou outra configuração?

Escolha o E60064 quando os dois eixos forem compatíveis com furos de 6 mm e as dimensões e condições de operação atenderem à ficha. Se algum requisito divergir, consulte o fabricante para identificar uma configuração adequada.

Que cuidados devo ter na instalação?

Confira as dimensões e o alinhamento dos eixos, use os parafusos especificados e não exceda o torque máximo de 120 Ncm. Consulte o desenho dimensional antes da montagem.

O produto exige ligação, pinagem ou manutenção elétrica?

A ficha não apresenta ligação ou pinagem elétrica, pois o E60064 é mecânico. Para orientações específicas de inspeção ou manutenção, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Acoplamento flexível

Componente mecânico que conecta eixos e admite os deslocamentos especificados na ficha do produto.

Furo interno

Abertura do cubo pela qual passa o eixo; neste modelo, o diâmetro informado é 6 mm em cada lado.

Deslocamento angular

Desvio angular entre eixos que o acoplamento pode admitir dentro do limite especificado.

Deslocamento axial

Deslocamento ao longo do eixo, limitado pelo valor axial indicado pelo fabricante.

Deslocamento radial

Deslocamento lateral entre eixos, limitado pelo valor radial indicado pelo fabricante.
