Acoplamento Flexível Encoder IFM E60063

Pré-visualizar: E60063 IFM - Acoplamento Flexível Encoder Para Encoder Ø19mm L22mm 6x6mm

E60063 IFM - Acoplamento Flexível Encoder Para Encoder Ø19mm L22mm 6x6mm

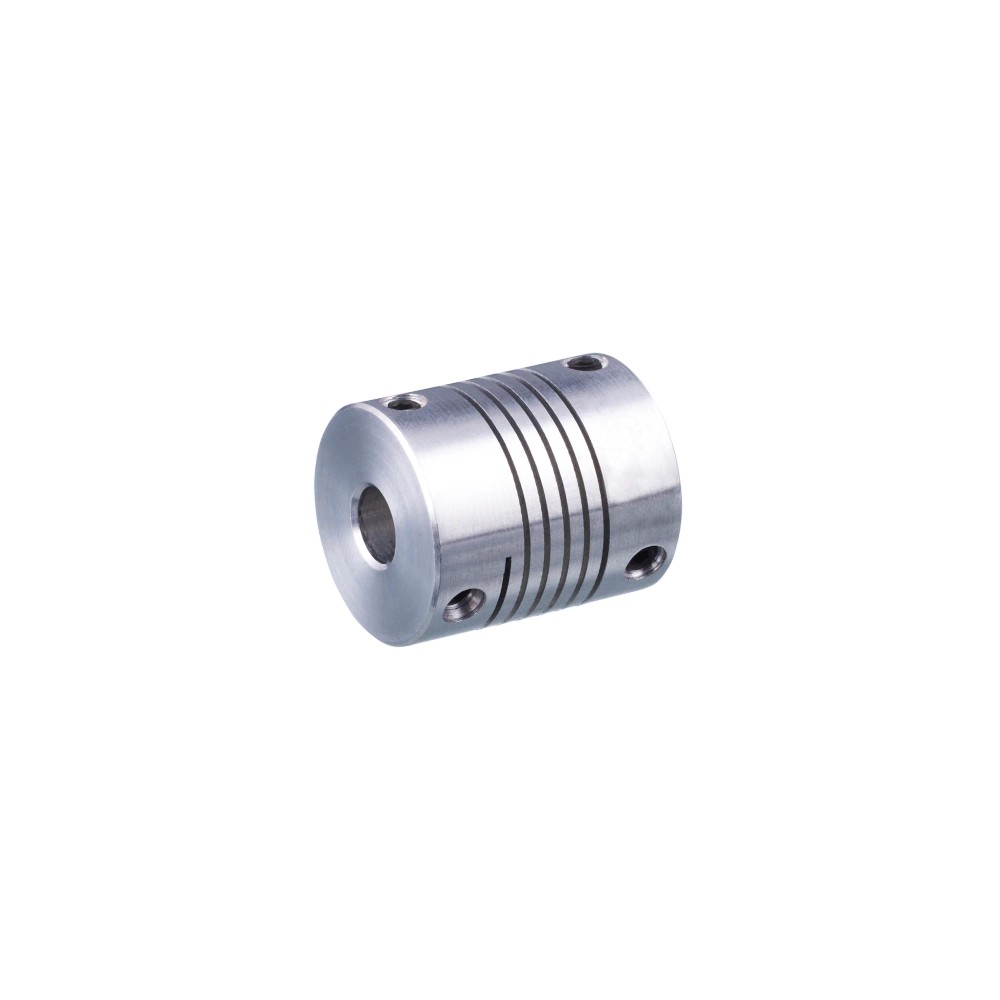

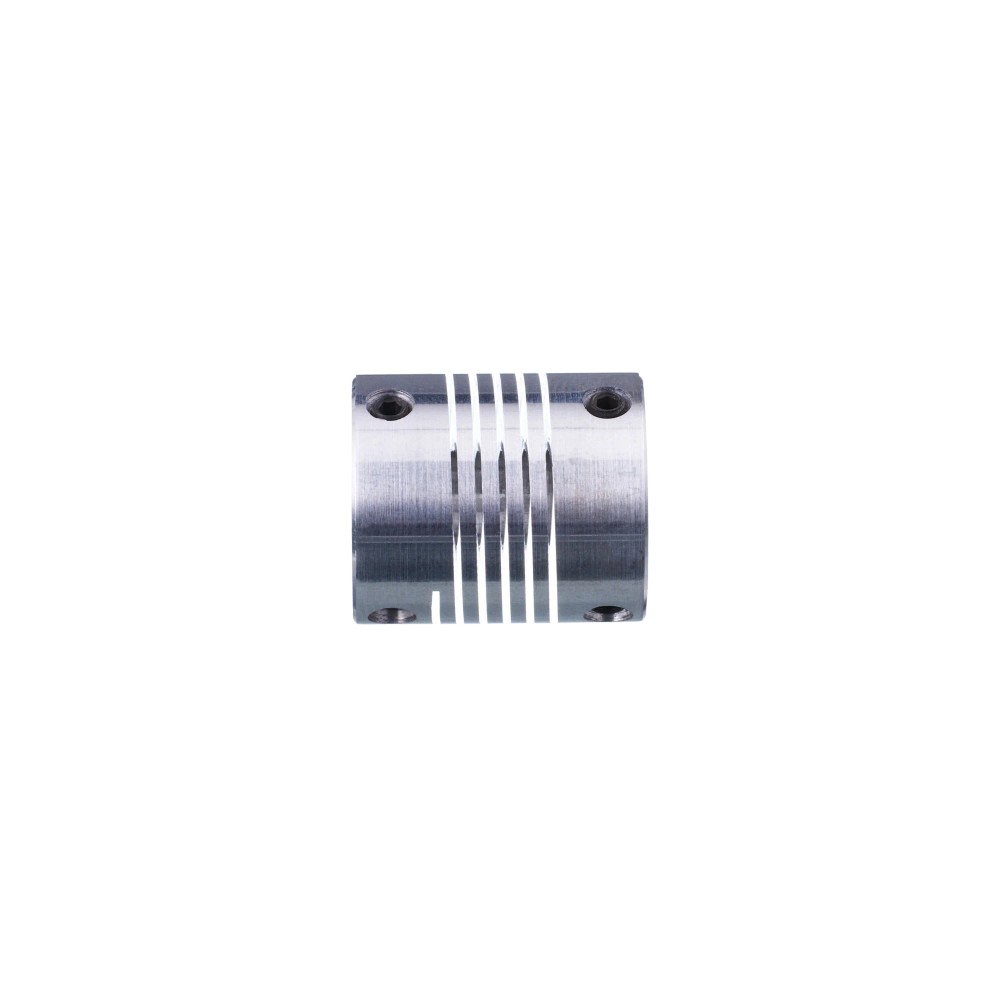

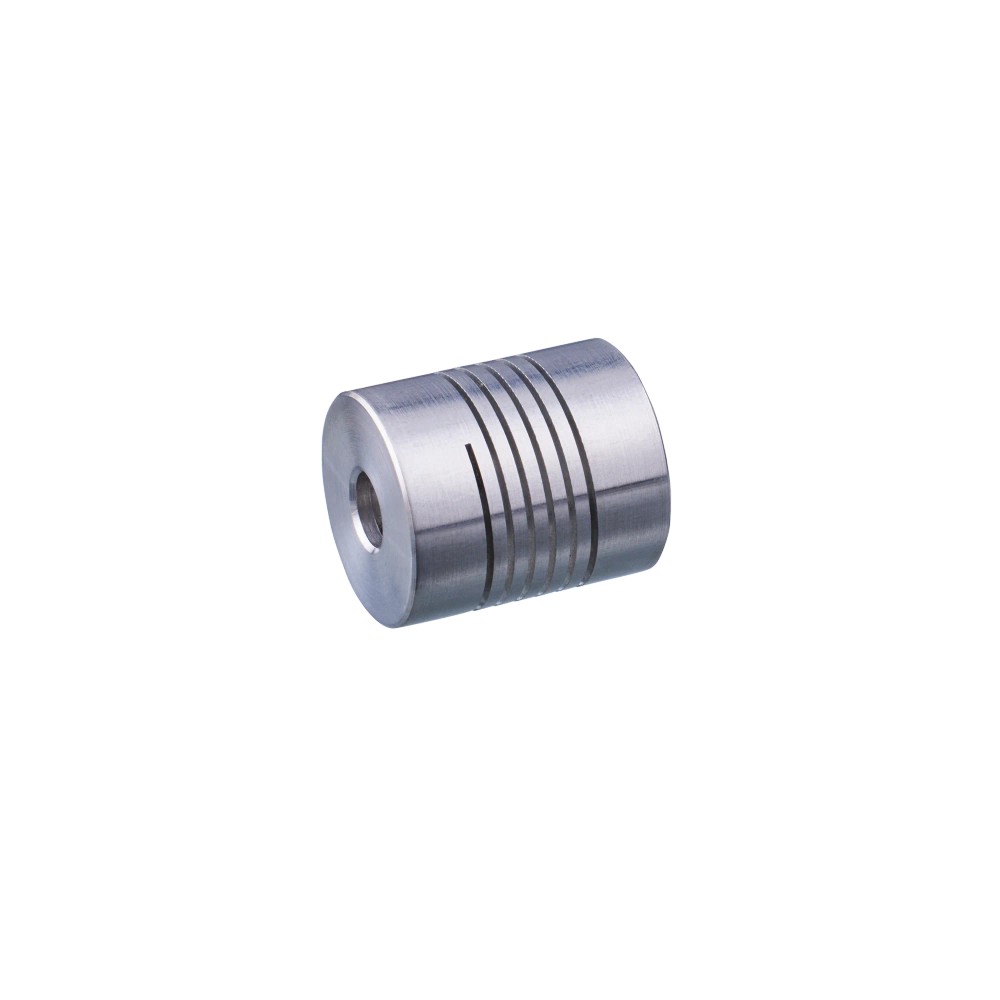

Imagem meramente ilustrativa

R$ 395,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60063
EAN: 4021179059473
NCM do produto: 84836090

Destaques do Produto Diâmetro dos Eixos...mais

Fechar menu

Saiba mais sobre: "E60063 IFM - Acoplamento Flexível Encoder Para Encoder Ø19mm L22mm 6x6mm"

Destaques do Produto

Diâmetro dos Eixos

6mm x 6mm

Rotação Máxima

8000 RPM

Material

Alumínio

Dimensões

19mm x 22mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Acoplamento flexível para encoder ifm E60063

O acoplamento flexível E60063 é um componente de precisão projetado para conectar encoders rotativos com eixos de 6mm. Ele permite a compensação de desalinhamentos angulares, axiais e radiais, garantindo a integridade mecânica do sistema de medição. Construído em alumínio, suporta rotações de até 8000 RPM, sendo ideal para aplicações industriais que exigem precisão e durabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	E60063
Material	Alumínio
Diâmetro Interno	6 mm / 6 mm
Comprimento	22 mm
Rotação Máxima	8000 RPM
Deslocamento Radial Máx	± 0,25 mm
Peso	32.2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Encoders rotativos com eixo de 6mm
Sistemas de medição que necessitam de compensação de desalinhamento
Aplicações de automação com rotação até 8000 RPM
Montagens em ambientes controlados que exigem precisão

⚠ Considere outro se precisa de:

Eixos com diâmetro diferente de 6mm
Aplicações com desalinhamento radial superior a 0,25 mm
Aplicações com desalinhamento axial superior a 0,4 mm
Aplicações com desalinhamento angular superior a 3,5°
Ambientes com torque de aperto nos parafusos superior a 80 Ncm

APLICAÇÕES E USO

Conexão de encoders rotativos em eixos de motores
Sistemas de feedback de posição em máquinas de embalagem
Automação industrial que exige alinhamento de eixos de precisão
Sistemas de medição em eixos rotativos de 6mm

COMO ESCOLHER

Antes de comprar o Acoplamento flexível para encoder ifm E60063, verifique estes pontos:

Verificação de Compatibilidade de Eixo

Este acoplamento destina-se exclusivamente a eixos de 6mm. Antes de selecionar, certifique-se de que os eixos de conexão (encoder e motor/máquina) possuam este diâmetro exato.

Análise de Desalinhamento

Avalie se o seu sistema possui desalinhamentos dentro dos limites de ± 3,5° angular, ± 0,4mm axial e ± 0,25mm radial. Se o projeto exceder esses valores, o uso deste componente causará falhas prematuras.

Verificação de Ambiente de Operação

Confirme se a rotação do sistema não excede 8000 RPM. Acima deste valor, as tensões mecânicas no acoplamento podem comprometer a estabilidade da leitura.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Alumínio	Material do corpo do acoplamento, garantindo resistência mecânica e leveza.
Peso	32.2 g	Peso do componente, relevante para balanceamento de eixos leves.

Dimensões
Diâmetro externo	19 mm	Dimensão total do acoplamento.
Diâmetro interno (1 e 2)	6 mm	Diâmetro dos furos de montagem para os eixos.
Comprimento total	22 mm	Comprimento linear do acoplamento.
Profundidade cubo	6 mm	Profundidade útil de inserção do eixo no cubo.

Limites Operacionais
Rotação máxima	8000 U/min	Limite de velocidade de rotação mecânica.
Deslocamento angular	± 3,5 °	Capacidade máxima de compensação de desalinhamento angular.
Deslocamento axial	± 0,4 mm	Capacidade máxima de compensação de desalinhamento axial.
Deslocamento radial	± 0,25 mm	Capacidade máxima de compensação de desalinhamento radial.

Instalação
Parafuso de fixação	M3 x 4 - ISO 4029 (4x)	Tipo de parafuso para fixação segura no eixo.
Torque de aperto	80 Ncm	Torque recomendado para evitar deslizamento ou dano aos componentes.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (Componente mecânico)

Processo Eixo de 6mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Eixo de Encoder de 6mm	✓	O diâmetro interno do cubo é projetado especificamente para 6mm.
Eixo de 8mm ou 10mm	✗	Incompatibilidade física; o furo de 6mm não permite montagem em eixos maiores.
Ambiente de alta rotação (até 8000 RPM)	✓	Dentro das especificações técnicas operacionais do fabricante.
Ambiente com desalinhamento severo (> 0,4mm axial)	✗	Excede a tolerância máxima do material, podendo gerar fadiga precoce.

INSTALAÇÃO

Como instalar o Acoplamento flexível para encoder ifm E60063

Limpe cuidadosamente as superfícies dos eixos para remover óleo, rebarbas ou contaminantes.
Verifique se o alinhamento dos eixos está dentro das tolerâncias especificadas.
Deslize o acoplamento flexível em um dos eixos até a posição desejada.
Insira o segundo eixo no lado oposto do acoplamento.
Aperte os parafusos M3 de fixação uniformemente usando uma chave Allen.
Aplique o torque de 80 Ncm para garantir a fixação sem danificar os eixos.

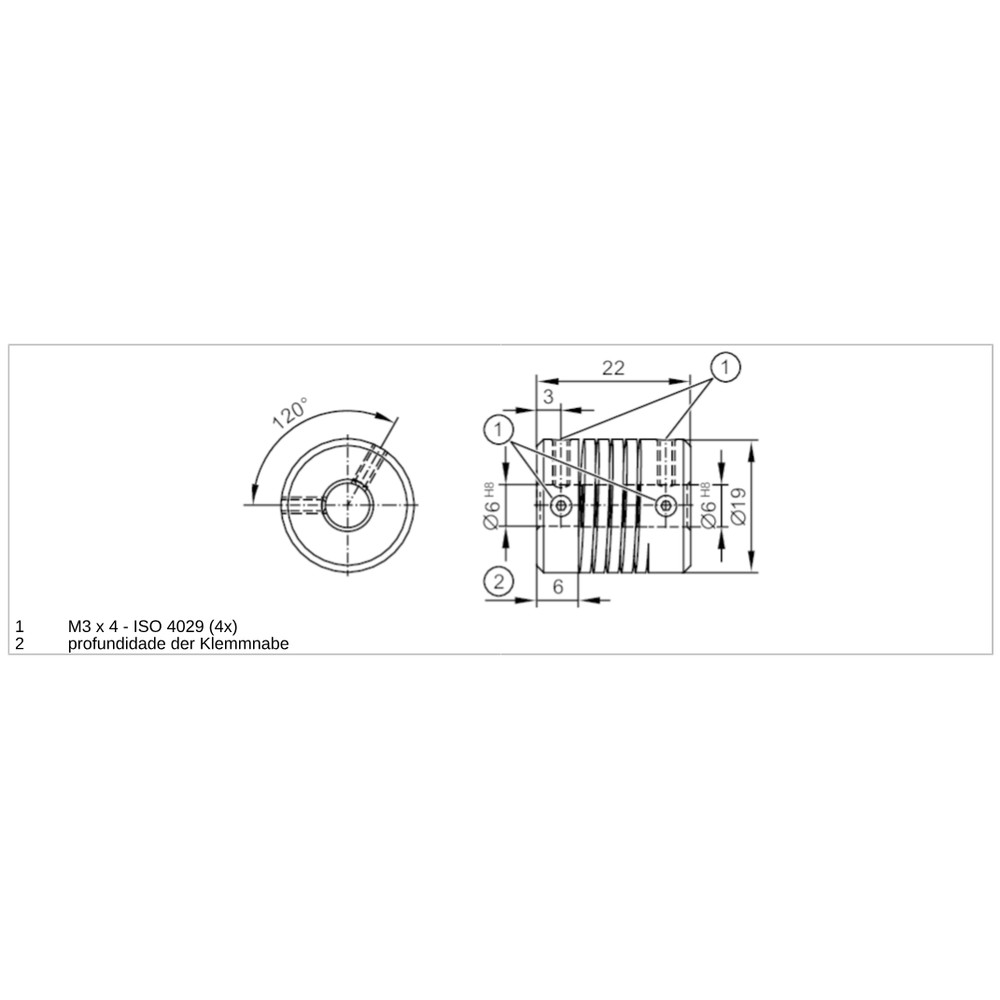

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vibração anormal ou ruído durante a operação	Desalinhamento excessivo entre eixos (acima de 0,4mm axial/0,25mm radial)	Verificar com relógio comparador se o desvio está dentro dos limites especificados.
Deslizamento do acoplamento no eixo (perda de sinal)	Torque insuficiente no parafuso de fixação (abaixo de 80 Ncm)	Verificar o aperto dos parafusos M3 e conferir se há marcas de deslizamento no eixo.
Desgaste precoce do material	Acúmulo de contaminantes ou vibração excessiva	Inspecionar visualmente o corpo de alumínio em busca de trincas ou deformações plásticas.
Dano aos rolamentos do encoder	Montagem forçada sem folga adequada	Girar o conjunto manualmente para verificar se não há resistência mecânica excessiva ou travamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E60063 (Datasheet) Desenho em Escala do Componente (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o acoplamento flexível E60063 e qual sua função?

Este é um componente mecânico de precisão utilizado para conectar eixos rotativos, especificamente projetado para o acoplamento de encoders com eixos de 6mm, garantindo a transmissão de movimento com compensação de desalinhamentos.

Quais dispositivos são compatíveis com este acoplamento?

O modelo é compatível com encoders que possuam eixos de entrada e saída com diâmetro de 6mm, operando dentro dos limites mecânicos especificados de rotação e desalinhamento.

Posso utilizar este acoplamento em eixos de 8mm?

Não, este acoplamento não é adequado para eixos de diâmetros diferentes de 6mm, como eixos de 8mm ou 10mm, pois o diâmetro interno é fixo.

Este acoplamento serve para motores de alta potência?

Este componente é específico para encoders e sistemas de medição rotativa. Não deve ser utilizado em aplicações de transmissão de alta potência ou torques elevados que excedam as especificações de construção em alumínio.

Por que o encoder apresenta vibração durante a operação?

Sintomas de vibração excessiva no encoder podem indicar desalinhamento além da tolerância máxima (± 0,4 mm axial ou ± 0,25 mm radial). Verifique o alinhamento dos eixos antes de substituir a peça.

O que fazer se o encoder parar de transmitir dados de posição?

Deslizamento ou perda de pulsos pode ser causado por torque de aperto insuficiente nos parafusos de fixação. Verifique se o torque aplicado é de 80 Ncm e se os parafusos M3 estão corretamente fixados.

Devo escolher um acoplamento flexível ou rígido?

Em aplicações que exigem alta precisão de leitura sem folga (backlash), este acoplamento flexível é preferível aos rígidos pois compensa pequenos desalinhamentos mecânicos sem transferir tensões excessivas aos rolamentos do encoder.

Este modelo substitui outros tipos de acoplamentos?

A escolha entre modelos depende exclusivamente das dimensões dos eixos. Este modelo E60063 é otimizado para a geometria específica de 6x6mm e 22mm de comprimento, sendo a peça de reposição direta para esta especificação.

Como proceder com a instalação e alinhamento?

Certifique-se de que os eixos estejam limpos e livres de rebarbas. Insira o acoplamento e utilize uma chave adequada para apertar os quatro parafusos M3 até atingir o torque de 80 Ncm, garantindo que o acoplamento gire livremente sem fricção externa.

O produto possui procedência garantida?

Sim, este produto é de fabricação e fornecimento direto da IFM. Toda a documentação e suporte técnico seguem os padrões estabelecidos pela fabricante.

GLOSSÁRIO TÉCNICO

Acoplamento Flexível

Elemento mecânico que conecta dois eixos, permitindo pequenas deflexões sem transmitir forças de flexão aos rolamentos. (Ref.: Tipo de produto)

Desalinhamento Radial

Distância máxima perpendicular entre os eixos conectados. (Ref.: Deslocamento radial máximo ± 0,25 mm)

Desalinhamento Axial

Distância máxima paralela entre as faces dos eixos. (Ref.: Deslocamento axial máximo ± 0,4 mm)

Desalinhamento Angular

Ângulo máximo de inclinação entre o eixo do encoder e o eixo do motor. (Ref.: Deslocamento angular máximo ± 3,5°)

Torque de aperto

Força aplicada nos parafusos de fixação para garantir a união mecânica sem deslizamento. (Ref.: 80 Ncm)
