Acoplamento Flexível IFM E60022

Pré-visualizar: E60022 IFM - Acoplamento Flexível para Encoder Para Encoder 25x24mm 10x10mm Alumínio

E60022 IFM - Acoplamento Flexível para Encoder Para Encoder 25x24mm 10x10mm Alumínio

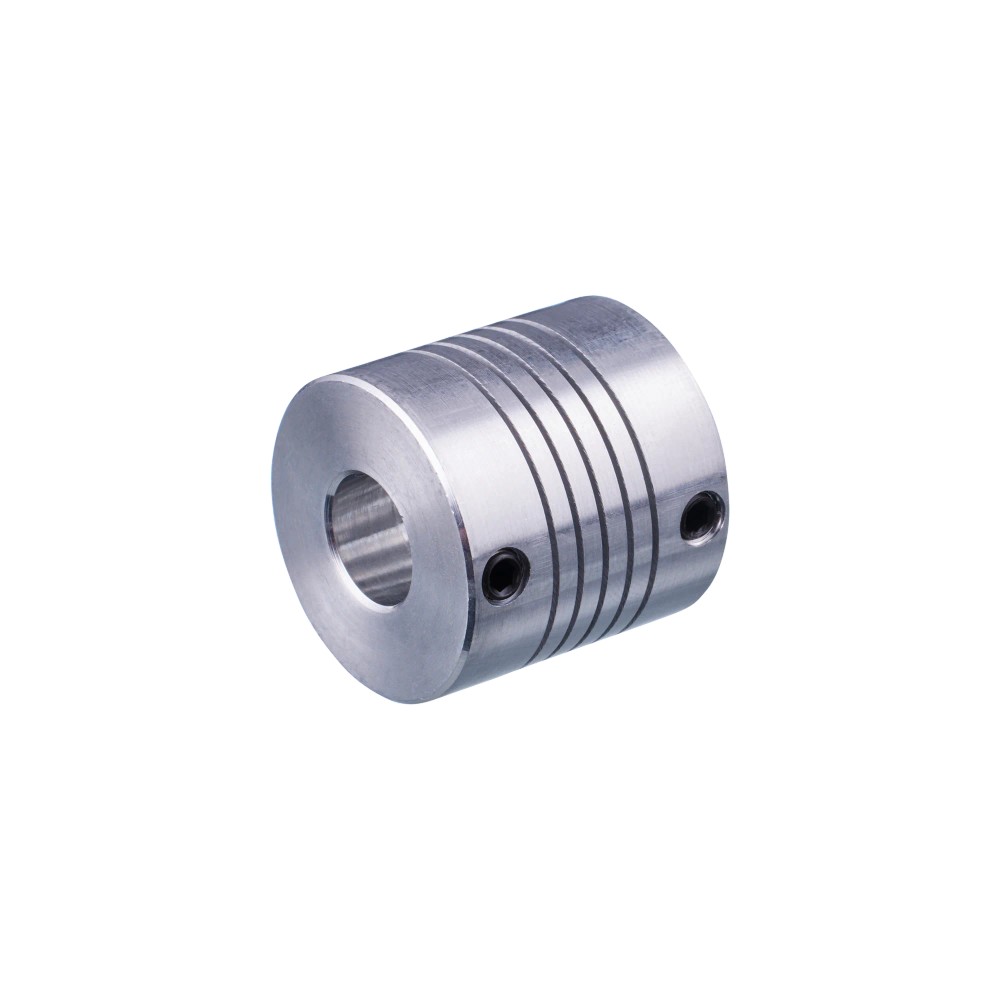

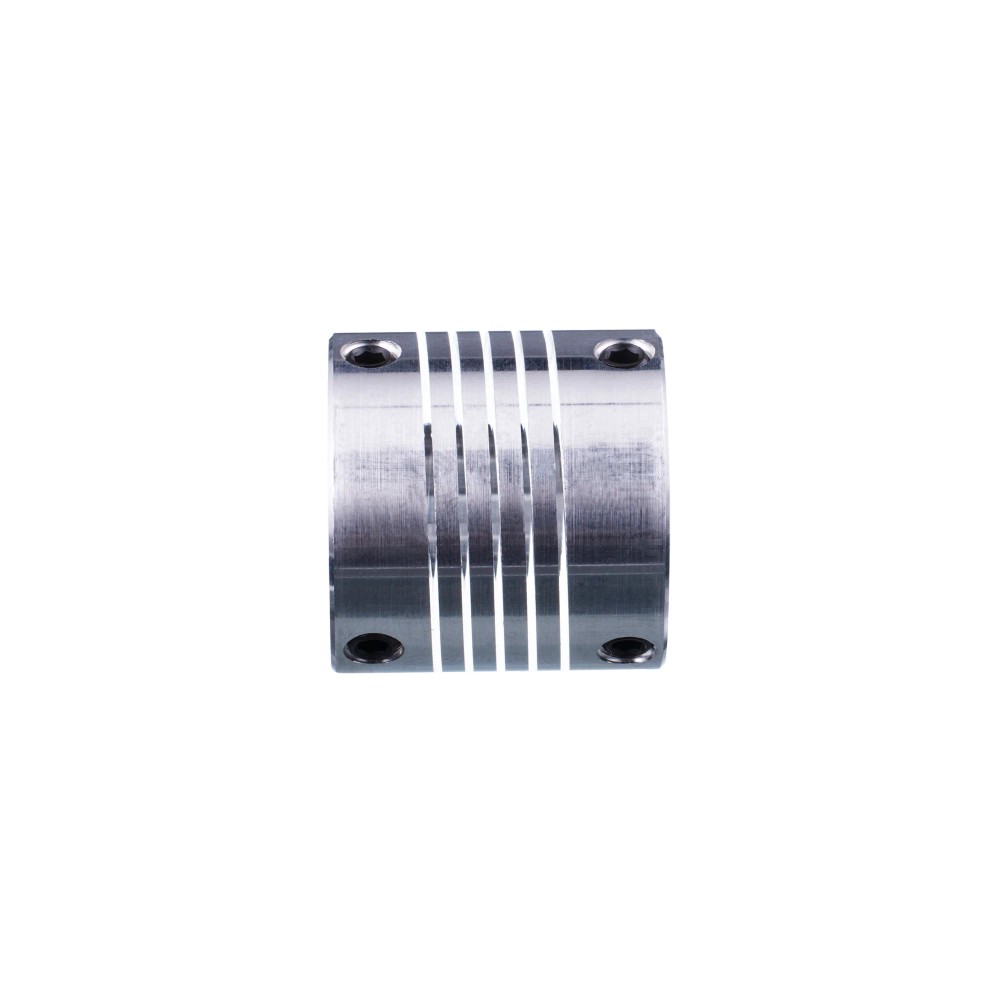

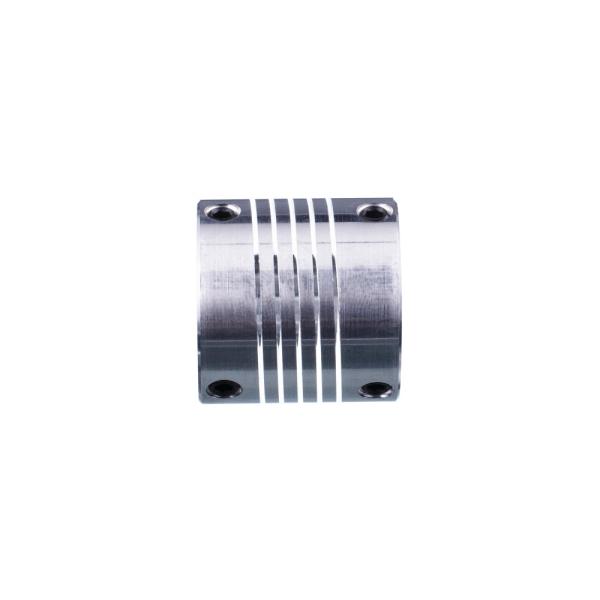

Imagem meramente ilustrativa

R$ 582,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E60022
EAN: 4021179059060
NCM do produto: 84836090

Destaques do Produto Diâmetros dos eixos...mais

Fechar menu

Saiba mais sobre: "E60022 IFM - Acoplamento Flexível para Encoder Para Encoder 25x24mm 10x10mm Alumínio"

Destaques do Produto

Diâmetros dos eixos

10 mm em cada lado

Diâmetro externo

25 mm

Comprimento

24 mm

Rotação mecânica máxima

8000 U/min

Material

Alumínio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Acoplamento flexível para encoder IFM E60022, alumínio, Ø 25 × 24 mm, furos de 10 × 10 mm

O IFM E60022 é um acoplamento flexível mecânico destinado à conexão de um encoder a um eixo. Possui corpo de alumínio, diâmetro externo de 25 mm e comprimento de 24 mm, com furos de cubo de 10 mm em ambos os lados. Permite deslocamento angular máximo de ±4°, axial de ±0,5 mm e radial de ±0,3 mm; esses valores máximos não podem ocorrer simultaneamente.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E60022
Aplicação declarada	Encoder
Material	Alumínio
Dimensões externas	Ø 25 mm × 24 mm de comprimento
Diâmetros internos	10 mm / 10 mm
Rotação mecânica máxima	8000 U/min
Deslocamento angular máximo	±4,0°
Deslocamento axial máximo	±0,5 mm
Deslocamento radial máximo	±0,3 mm
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão mecânica entre encoder e eixo quando os dois diâmetros de montagem são de 10 mm.
Montagens em que as dimensões externas de Ø 25 mm e comprimento de 24 mm sejam compatíveis com o espaço disponível.
Aplicações cuja rotação não exceda 8000 U/min e cujos desalinhamentos permaneçam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando um dos eixos exigir diâmetro de montagem diferente de 10 mm; a ficha informa furos de 10 mm em ambos os lados.
Não utilizar acima de 8000 U/min, limite de rotação mecânica declarado para o acoplamento.
Não considerar os deslocamentos angular, axial e radial máximos como simultaneamente disponíveis; a ficha informa que esses limites não podem ser atingidos ao mesmo tempo.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: acoplamento mecânico para encoder. Para uso, confirme que os dois eixos a conectar correspondem aos furos de 10 mm e que as dimensões externas cabem na montagem.
Possibilidade de aplicação inferida: conexão entre o eixo de um encoder e outro eixo em uma montagem rotativa, desde que a rotação e os deslocamentos estejam dentro dos limites da ficha. A ficha não especifica equipamento, ambiente ou processo específicos.
Os deslocamentos máximos informados são limites individuais, não simultâneos. A ficha apresenta esses valores para os orifícios de cubo indicados a 23 °C.

COMO ESCOLHER

Antes de comprar o Acoplamento flexível para encoder IFM E60022, alumínio, Ø 25 × 24 mm, furos de 10 × 10 mm, verifique estes pontos:

Escolha o E60022

Quando ambos os lados da conexão mecânica exigirem furos de 10 mm, o envelope de montagem aceitar Ø 25 × 24 mm e a aplicação respeitar a rotação máxima de 8000 U/min e os limites de deslocamento especificados.

Verifique outra configuração de acoplamento

Se o eixo tiver diâmetro diferente de 10 mm, ou se o espaço disponível não comportar Ø 25 mm de diâmetro externo e 24 mm de comprimento, compare com uma configuração dimensional compatível. A ficha fornecida não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Acoplamento flexível para encoder	Tipo de componente e aplicação declarados na ficha.
Código do produto / SKU	E60022	Identificação do produto IFM.
Part number	COUPLING 25-10-10-24-SV	Referência do componente no conjunto de dados do produto.
GTIN	4021179059060	Identificador comercial informado no anúncio.
Marca	IFM	Fabricante indicado no anúncio.

Dados mecânicos e dimensionais
Material	Alumínio	Material declarado para o acoplamento.
Diâmetro externo	25 mm	Dimensão externa nominal.
Comprimento	24 mm	Dimensão longitudinal do componente.
Dimensões	Ø 25 / L = 24 mm	Designação dimensional fornecida na ficha.
Diâmetro interno 1	10 mm	Diâmetro do primeiro furo de cubo.
Diâmetro interno 2	10 mm	Diâmetro do segundo furo de cubo.
Profundidade do cubo de fixação	7 mm	Profundidade especificada para cada cubo de fixação.
Peso	25,7 g	Massa informada nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Limites de operação mecânica
Rotação mecânica máxima	8000 U/min	Limite máximo de rotação informado pelo fabricante.
Deslocamento angular máximo	±4,0°	Valor máximo de deslocamento angular; os máximos de deslocamento não podem ocorrer todos simultaneamente.
Alinhamento axial máximo	±0,5 mm	Valor máximo de deslocamento axial; os máximos de deslocamento não podem ocorrer todos simultaneamente.
Deslocamento radial máximo do eixo	±0,3 mm	Valor máximo de deslocamento radial; os máximos de deslocamento não podem ocorrer todos simultaneamente.
Condição de referência dos deslocamentos	Temperatura ambiente de 23 °C	A observação da ficha aplica os valores indicados aos acoplamentos com os orifícios de cubo mencionados a 23 °C.

Fixação
Parafuso de fixação	M4 × 6 — ISO 4029 (4x)	Especificação de parafusos de fixação indicada na ficha.
Torque máximo de aperto dos parafusos	120 Ncm	Limite de torque de aperto informado para os parafusos.

Classificação e documentação
NCM	8483.60.90	Código de classificação fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E60022 é um componente mecânico e a ficha não especifica protocolos de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; a função descrita é de acoplamento mecânico para encoder.

Processo Conexão mecânica por furos de cubo de 10 mm em ambos os lados. Fixação indicada: 4 parafusos M4 × 6, ISO 4029.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Encoder e eixo com diâmetros de montagem de 10 mm em ambos os lados	✓	Corresponde aos dois diâmetros internos especificados para o E60022.
Aplicação com rotação de até 8000 U/min	✓	A ficha informa 8000 U/min como rotação mecânica máxima; a aplicação deve permanecer dentro desse limite.
Eixo ou encoder com diâmetro de montagem diferente de 10 mm	✗	Os dois furos internos especificados têm 10 mm; a ficha não declara adaptação para outros diâmetros.
Aplicação que exige atingir simultaneamente os deslocamentos máximos angular, axial e radial	✗	A observação do fabricante informa que os valores máximos de deslocamento não podem ser atingidos ao mesmo tempo.
Compatibilidade elétrica ou com protocolo de comunicação específico	✗	O componente é mecânico; não há conexão elétrica nem protocolo de comunicação especificados.

INSTALAÇÃO

Como instalar o Acoplamento flexível para encoder IFM E60022, alumínio, Ø 25 × 24 mm, furos de 10 × 10 mm

Confirme que os diâmetros dos dois eixos correspondem aos furos de 10 mm do acoplamento.
Verifique se o espaço de montagem comporta o diâmetro externo de 25 mm e o comprimento de 24 mm.
Inspecione os eixos e os furos de cubo antes da montagem; a ficha não especifica procedimento de limpeza ou preparação.
Posicione o acoplamento nos eixos e utilize os parafusos de fixação M4 × 6, ISO 4029 (4x), conforme especificado.
Aperte os parafusos sem exceder o torque máximo informado de 120 Ncm.
Antes da operação, confira a rotação prevista e os desalinhamentos; não some os valores máximos de deslocamento como se pudessem ocorrer simultaneamente.

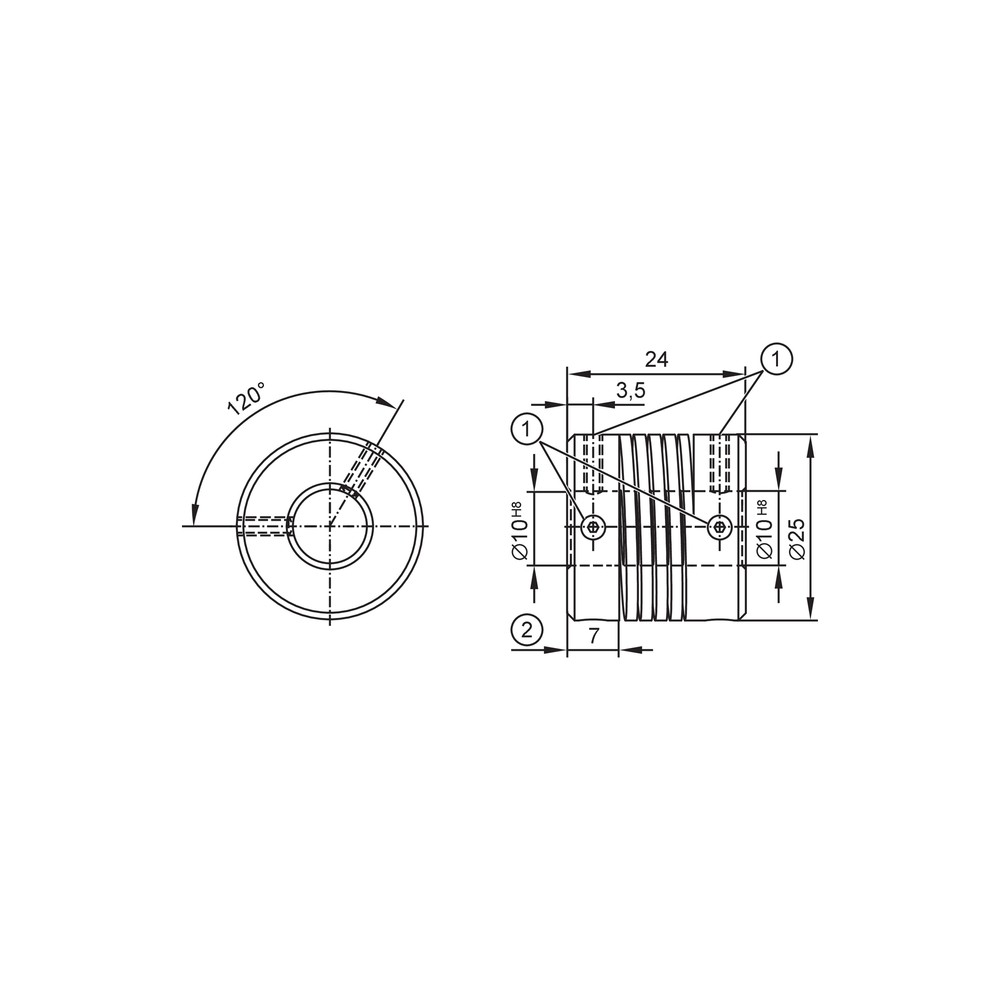

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O acoplamento não encaixa em um dos eixos.	O diâmetro do eixo pode ser diferente do furo de 10 mm especificado para esse lado.	Meça o diâmetro do eixo e compare com o diâmetro interno informado para o acoplamento antes de concluir a montagem.
Há interferência com componentes próximos durante a instalação.	O espaço disponível pode não comportar o envelope dimensional de Ø 25 mm por 24 mm.	Confira as dimensões do local de montagem e compare com o desenho dimensional do fabricante.
A montagem apresenta vibração ou funcionamento irregular após a instalação.	O alinhamento pode exceder um ou mais limites de deslocamento ou a rotação pode ultrapassar o limite mecânico declarado.	Verifique alinhamento radial, axial e angular e confirme a rotação de operação em relação aos limites da ficha; considere que os máximos não são simultâneos.
Os parafusos de fixação apresentam aperto inadequado.	O torque aplicado pode não respeitar o limite indicado, ou a fixação pode não corresponder à especificação de parafusos da ficha.	Confirme o uso de parafusos M4 × 6, ISO 4029 (4x), e verifique o torque aplicado sem exceder 120 Ncm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E60022 (PT-BR) (Datasheet) Desenho em escala do IFM E60022 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E60022 e para que serve?

É um acoplamento flexível mecânico para encoder. Conecta eixos por meio de dois furos de cubo de 10 mm.

Quais são as dimensões e o material deste acoplamento?

O corpo é de alumínio e mede Ø 25 mm por 24 mm de comprimento. Os dois diâmetros internos são de 10 mm.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Embora especifique quatro parafusos de fixação M4 × 6, não declara se eles estão incluídos na embalagem.

Este acoplamento serve para eixos com diâmetros diferentes de 10 mm?

A ficha especifica furos de 10 mm nos dois lados e não declara outras medidas. Para eixos de outros diâmetros, confirme uma configuração dimensional correspondente.

Posso usar o E60022 em uma conexão elétrica ou com um protocolo específico?

Não há conexão elétrica ou protocolo especificados para este produto; ele é um componente mecânico para encoder. A compatibilidade elétrica deve ser verificada separadamente para os dispositivos da instalação.

O acoplamento não encaixa no eixo; o que devo verificar antes de trocar a peça?

Meça o diâmetro do eixo e confira se corresponde ao furo de 10 mm do lado utilizado. Verifique também se está tentando montar o componente na orientação e posição previstas para a conexão mecânica.

Percebo vibração depois da montagem; o que pode estar causando isso?

Uma causa possível é desalinhamento acima dos limites ou rotação superior ao máximo especificado. Verifique o alinhamento e a rotação de operação antes de substituir o acoplamento.

Devo comprar um kit ou esta peça avulsa?

A ficha informa uma peça por embalagem e não identifica um kit. Se precisar de mais de um acoplamento ou de parafusos adicionais, confirme as quantidades e os itens fornecidos antes da compra.

Como faço a instalação e qual torque devo usar nos parafusos?

A ficha especifica quatro parafusos M4 × 6, ISO 4029, e torque máximo de 120 Ncm. Confirme também os diâmetros de 10 mm e os limites de alinhamento antes de operar.

O acoplamento pode trabalhar com os deslocamentos máximos em todas as direções ao mesmo tempo?

Não. A ficha informa que os valores máximos angular, axial e radial não podem ser atingidos simultaneamente.

GLOSSÁRIO TÉCNICO

Acoplamento flexível

Componente mecânico que conecta eixos e admite os deslocamentos indicados na ficha. (Ref.: deslocamento angular máximo ±4,0°; axial máximo ±0,5 mm; radial máximo ±0,3 mm.)

Diâmetro interno

Medida do furo de cubo que recebe o eixo conectado. (Ref.: diâmetro interno 1 e 2 de 10 mm.)

Deslocamento angular

Desalinhamento angular admitido entre os eixos conforme o limite informado. (Ref.: deslocamento angular máximo ±4,0°.)

Deslocamento axial

Deslocamento ao longo do eixo considerado no limite especificado para o acoplamento. (Ref.: alinhamento axial máximo ±0,5 mm.)

Torque de aperto

Limite de torque indicado para o aperto dos parafusos de fixação. (Ref.: torque máximo de 120 Ncm.)
