Adaptador de Instalação IFM E43900

Pré-visualizar: E43900 IFM - Adaptador de Instalação IFM Para Sensores Capacitivos G 3/4 L=50mm POM

E43900 IFM - Adaptador de Instalação IFM Para Sensores Capacitivos G 3/4 L=50mm POM

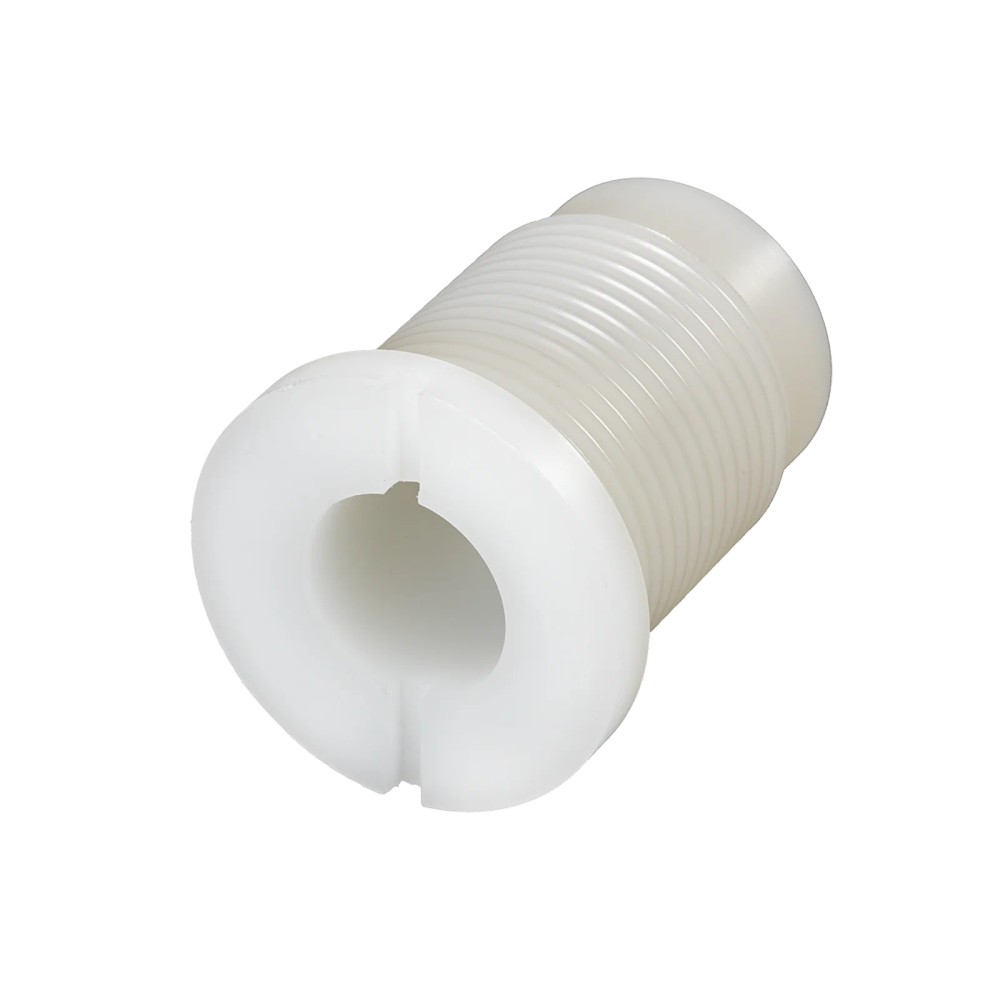

Imagem meramente ilustrativa

R$ 354,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43900
EAN: 4021179057455
NCM do produto: 90269090

Destaques do Produto Conexão de Processo G...mais

Fechar menu

Saiba mais sobre: "E43900 IFM - Adaptador de Instalação IFM Para Sensores Capacitivos G 3/4 L=50mm POM"

Destaques do Produto

Conexão de Processo

G 3/4 (Rosca Externa)

Conexão de Sensor

M18 x 1 (Rosca Interna)

Material

POM

Comprimento

50 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Instalação IFM Para Sensores Capacitivos E43900 G 3/4 L=50mm POM

O Adaptador de instalação IFM E43900 é um componente mecânico projetado para a montagem de sensores capacitivos com rosca M18 em conexões de processo G 3/4. Fabricado em material POM, garante uma fixação segura em ambientes industriais com resistência a pressões de até 8 bar. Este adaptador possui um comprimento de 50 mm, facilitando o posicionamento ideal do elemento sensor no processo.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E43900
Marca	IFM Electronic
Rosca Processo	G 3/4
Rosca Sensor	M18 x 1
Comprimento	50 mm
Material	POM
Pressão Máxima	8 bar
Torque Máximo	5 Nm
Temperatura	-25...80 °C
Peso	22 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores capacitivos com rosca M18 x 1
Processos com conexão mecânica G 3/4
Instalações industriais padrão que exigem componentes POM

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 8 bar
Ambientes com torque de instalação acima de 5 Nm
Processos com fluidos químicos corrosivos ao POM
Temperaturas fora do intervalo de -25 a 80 °C

APLICAÇÕES E USO

Montagem de sensores de proximidade capacitivos em tanques ou tubulações.
Adaptação de sensores M18 em portas de processo com rosca G 3/4.
Aplicações em automação industrial que exigem posicionamento preciso do sensor.

COMO ESCOLHER

Antes de comprar o Adaptador de Instalação IFM Para Sensores Capacitivos E43900 G 3/4 L=50mm POM, verifique estes pontos:

Quando escolher o E43900

Utilize este adaptador quando precisar fixar um sensor capacitivo M18 padrão em uma conexão G 3/4, operando em faixas de temperatura e pressão moderadas (até 8 bar).

Quando buscar alternativa

Procure por adaptadores em aço inoxidável ou materiais resistentes a ácidos se o fluido do processo for agressivo ao POM ou se a pressão de trabalho for superior a 8 bar.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	POM	Material do adaptador, adequado para aplicações onde resistência química e mecânica são necessárias dentro dos limites do polímero.
Rosca de Processo	G 3/4	Rosca externa para conexão com o processo ou recipiente onde o sensor será instalado.
Rosca do Sensor	M18 x 1	Rosca interna destinada à fixação do sensor capacitivo.
Comprimento	50 mm	Dimensão longitudinal do adaptador, influenciando o posicionamento da face ativa do sensor no processo.

Dados Operacionais
Resistência à Pressão	8 bar	Pressão máxima suportada pela estrutura do adaptador antes de risco de falha mecânica.
Temperatura Ambiente	-25...80 °C	Faixa de temperatura operacional permitida para manter as propriedades do material POM.
Torque de Aperto	5 Nm	Limite de força para instalação para evitar danos à rosca do adaptador.

COMPATIBILIDADE

Comunicação

• Não aplicável - Componente passivo mecânico

Conexões

Elétrica Não aplicável

Processo G 3/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor capacitivo M18 instalado em rosca G 3/4	✓	Compatibilidade mecânica exata conforme especificações do componente.
Ambiente com pressão de 10 bar	✗	A pressão de operação excede o limite técnico do adaptador (8 bar).

INSTALAÇÃO

Como instalar o Adaptador de Instalação IFM Para Sensores Capacitivos E43900 G 3/4 L=50mm POM

Limpe a rosca da conexão de processo (G 3/4) para remover resíduos.
Verifique se o sensor capacitivo possui a rosca M18 compatível.
Enrosque manualmente o sensor capacitivo na rosca interna do adaptador.
Insira o adaptador com o sensor na porta de processo.
Aperte o adaptador no processo utilizando uma ferramenta adequada.
Garanta que o torque de aperto não exceda o limite de 5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rosca do adaptador espanada ou corpo rachado.	Uso de ferramentas com torque excessivo ou sem controle.	Verificar se o torque aplicado na instalação excedeu os 5 Nm recomendados.
O material apresenta sinais de esfarelamento ou mudança de cor.	Degradação do material pelo fluido do processo.	Confirmar se o fluido do processo é compatível com Poliacetal (POM).
Vazamento persistente através da montagem.	Pressão de operação acima da especificada.	Verificar a pressão de operação do processo e comparar com o limite de 8 bar.
Dificuldade de inserção ou falta de vedação.	Rosca da conexão de processo danificada.	Inspecionar as roscas da porta de processo em busca de rebarbas ou danos.

DOCUMENTAÇÃO TÉCNICA

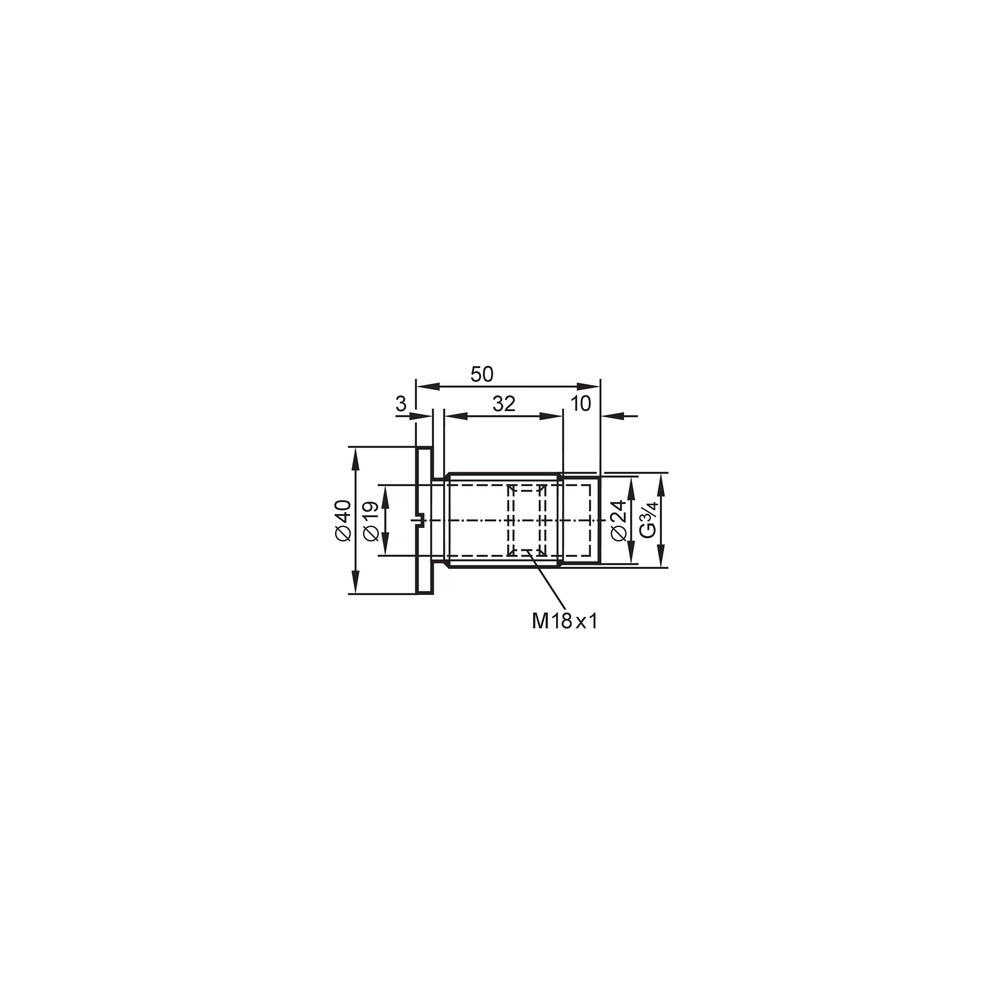

Folha de Dados do Adaptador E43900 (Datasheet) Desenho em Escala do Adaptador (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este adaptador e para que serve?

O adaptador de instalação IFM E43900 é um acessório mecânico utilizado para acoplar sensores capacitivos que possuam rosca de fixação M18 x 1 em conexões de processo com rosca externa G 3/4.

O produto acompanha acessórios de montagem ou ferramentas?

Ele é fornecido como uma unidade única e não acompanha acessórios adicionais de vedação ou ferramentas de instalação, sendo um item de fixação mecânica.

Existe alguma restrição de pressão ou temperatura para o uso?

Este adaptador não é indicado para aplicações onde a pressão do processo exceda 8 bar ou onde a temperatura ambiente ultrapasse a faixa de -25 a 80 °C.

O adaptador pode ser usado com qualquer tipo de fluido?

O material POM (poliacetal) deste adaptador pode sofrer degradação em contato com certos produtos químicos agressivos, ácidos fortes ou bases; verifique a compatibilidade química antes da instalação.

O que acontece se a rosca do adaptador ficar frouxa?

Se notar o sensor solto ou com movimento axial, pode ser indicação de que o torque de aperto de 5 Nm foi excedido, deformando a rosca.

O que verificar em caso de vazamento no processo?

Vazamentos na rosca de processo geralmente indicam falha na vedação ou uso indevido de veda-rosca incompatível; verifique a integridade da rosca G 3/4 no processo.

Este adaptador converte o sinal do sensor?

Este é um adaptador mecânico de rosca. Para conversão de sinais elétricos ou protocolos, você precisará de um amplificador ou CLP compatível com a saída do seu sensor.

Este adaptador é uma alternativa a sensores de pressão?

O modelo E43900 é um componente passivo de fixação mecânica; ele não substitui tecnologias como sensores indutivos ou de pressão, que possuem princípios de detecção distintos.

Qual o cuidado principal na instalação?

A instalação deve ser feita manualmente ou com chave apropriada sem exceder o torque máximo de 5 Nm para evitar a quebra ou deformação do material plástico.

O que devo observar sobre a garantia de montagem?

A IFM garante a especificação do produto conforme datasheet; a instalação deve seguir os parâmetros de torque e pressão descritos para garantir a integridade da peça.

GLOSSÁRIO TÉCNICO

POM

Polímero termoplástico de alta rigidez, baixa fricção e excelente estabilidade dimensional utilizado no corpo do adaptador.

G 3/4

Padrão de rosca cilíndrica para tubos (BSP), comum em conexões hidráulicas industriais.

M18 x 1

Dimensão de rosca métrica fina, utilizada frequentemente como padrão industrial para fixação de sensores cilíndricos.

Torque de aperto

Força de rotação aplicada ao parafuso ou rosca durante a fixação; no caso deste adaptador, limitado a 5 Nm.

Capacitivo

Tipo de sensor que detecta a presença de objetos através de variações no campo elétrico, exigindo montagem precisa fornecida por adaptadores.
