Tubo Coaxial IFM E43377 - 240mm 3/4" NPT

Pré-visualizar: E43377 IFM - Tubo Coaxial para Sensor de Nível ifm para Sensores de Nível LR 240mm 3/4" NPT 16bar

E43377 IFM - Tubo Coaxial para Sensor de Nível ifm para Sensores de Nível LR 240mm 3/4" NPT 16bar

Imagem meramente ilustrativa

R$ 743,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43377
EAN: 4021179309981
NCM do produto: 90269010

Destaques do Produto Aplicação Sensores de...mais

Fechar menu

Saiba mais sobre: "E43377 IFM - Tubo Coaxial para Sensor de Nível ifm para Sensores de Nível LR 240mm 3/4" NPT 16bar"

Destaques do Produto

Aplicação

Sensores de nível LR

Comprimento

240 mm

Conexão de processo

3/4" NPT externa

Conexão do sensor

G 3/4" interna

Limite de pressão

16 bar

Temperatura de operação

-40 a 200 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, com atendimento pela Melhor Indústria.

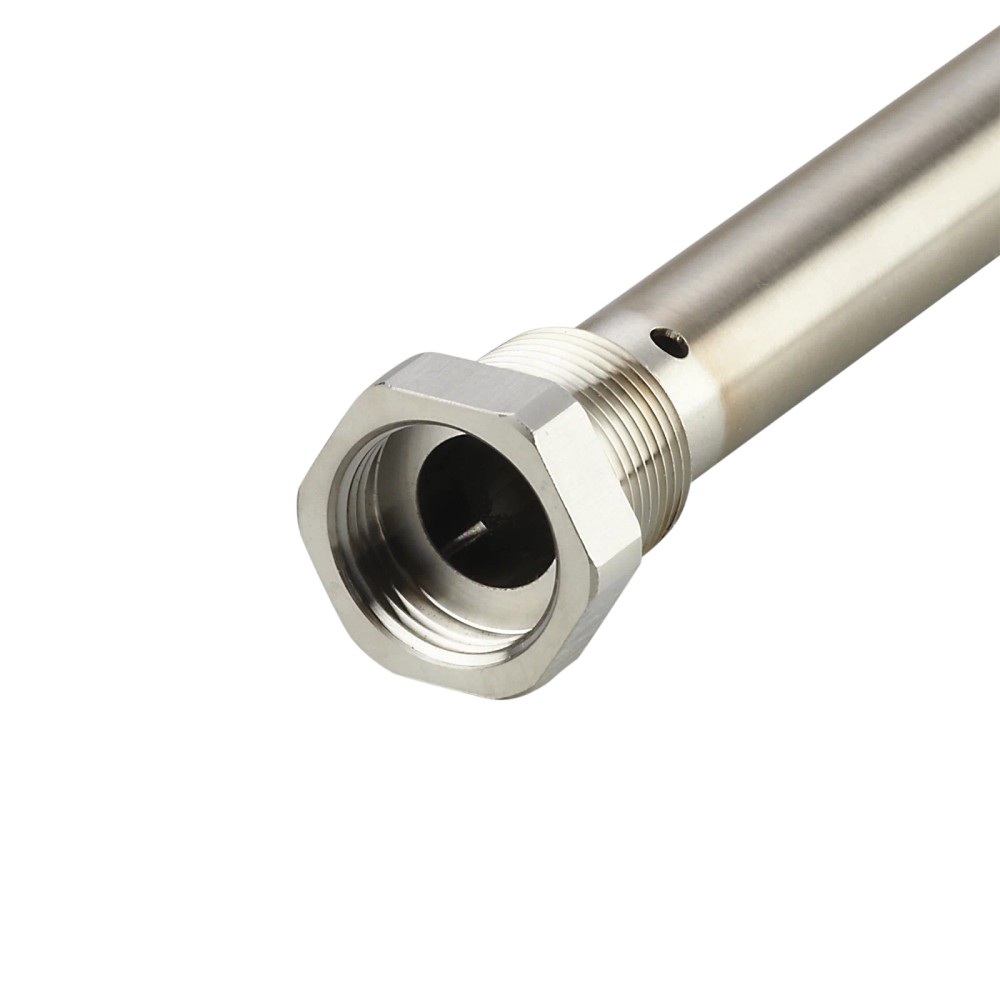

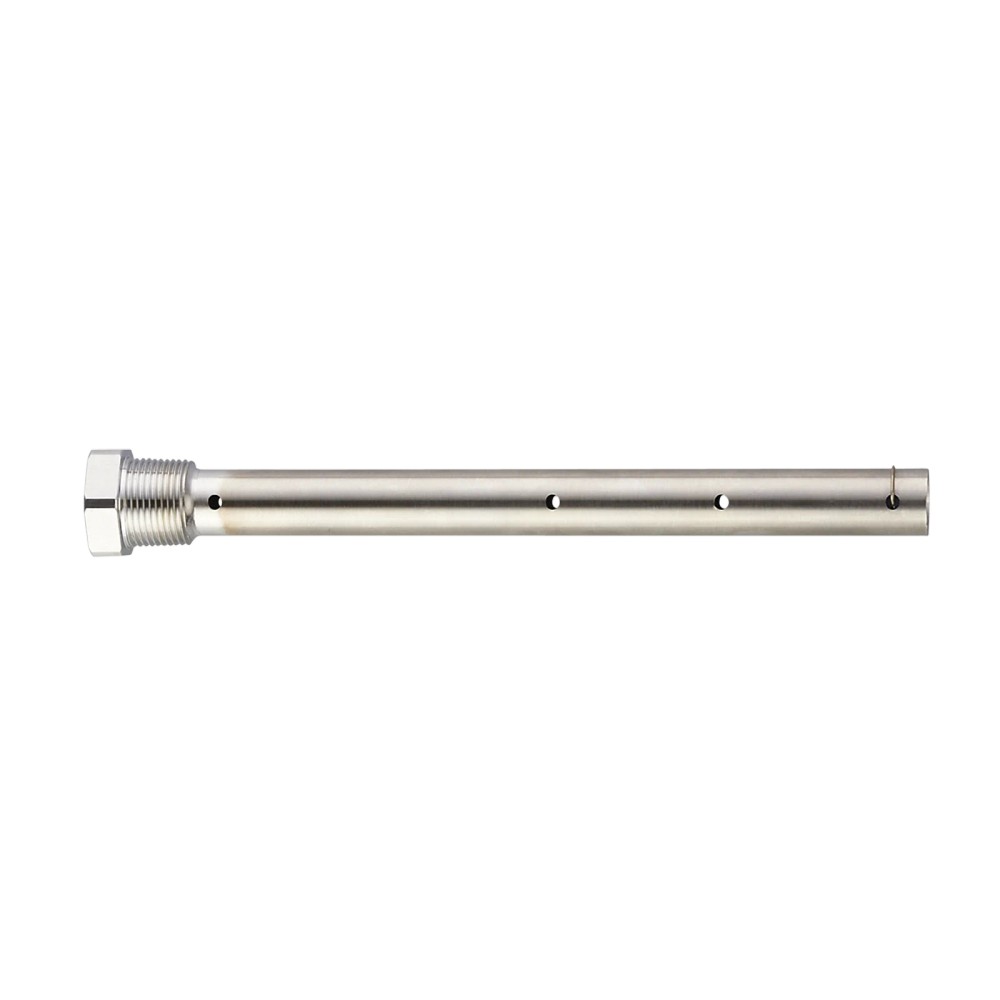

Sobre o Tubo coaxial para sensores de nível ifm LR E43377, 240 mm, conexão 3/4" NPT

O ifm E43377 é um tubo coaxial para uso com sensores de nível da série LR. Sua função é compor a instalação do sensor, com conexão de processo 3/4" NPT externa e conexão do sensor G 3/4" interna. Tem 240 mm de comprimento, suporta pressão máxima de 16 bar e opera na faixa de -40 a 200 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tubo coaxial para sensores de nível
Modelo compatível informado	Sensores de nível LR
Comprimento	240 mm
Conexão de processo	3/4" NPT, rosca externa
Conexão do sensor	G 3/4", rosca interna
Pressão máxima	16 bar
Faixa de temperatura	-40 a 200 °C
Material do tubo	Aço inoxidável 1.4301 (304)
Aprovação	CRN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com sensores de nível LR para as quais sejam apropriados o comprimento de 240 mm e as conexões informadas.
Aplicações cujas condições de processo estejam dentro dos limites especificados de -40 a 200 °C e pressão máxima de 16 bar.

⚠ Considere outro se precisa de:

Não selecione sem confirmar a compatibilidade do sensor LR específico e o encaixe das roscas de processo e do sensor.
Não use em condições acima de 16 bar ou fora da faixa de -40 a 200 °C.

APLICAÇÕES E USO

Aplicação indicada: montagem como acessório de sensores de nível LR. Confirme que o comprimento e as duas interfaces roscadas atendem ao arranjo mecânico do equipamento.
Para processos entre -40 e 200 °C e até 16 bar, a ficha informa os limites do tubo; a adequação do conjunto completo também depende dos limites do sensor e do sistema.
O uso em aplicações específicas além da indicação para sensores LR não está detalhado na ficha; valide as condições e a compatibilidade com a documentação técnica da ifm.

COMO ESCOLHER

Antes de comprar o Tubo coaxial para sensores de nível ifm LR E43377, 240 mm, conexão 3/4" NPT, verifique estes pontos:

Escolha o E43377 quando

A instalação exigir tubo coaxial para sensor de nível LR, comprimento de 240 mm, conexão de processo 3/4" NPT externa e conexão do sensor G 3/4" interna, dentro dos limites de pressão e temperatura especificados.

Verifique outra configuração quando

O comprimento ou qualquer uma das conexões necessárias não corresponder às dimensões informadas. A ficha não especifica outros comprimentos ou configurações compatíveis; confirme a alternativa no catálogo ou datasheet da ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Categoria funcional informada para o componente.
Aplicação	Sensores de nível	Uso indicado na ficha do anúncio.
Modelo compatível	Sensores de nível LR	Família de sensores indicada como compatível.
Nome de catálogo	LR COAX TUBE NPT L240	Designação de catálogo associada ao produto.
Marca	ifm	Fabricante indicado.
SKU	E43377	Código do produto.
Part number	E43377	Código de peça informado no anúncio.
GTIN	4021179309981	Identificador comercial informado.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9026.90.10	Classificação fiscal informada no cadastro.

Conexões mecânicas
Conexão de processo	3/4" NPT, rosca externa	Interface mecânica indicada para conexão ao processo.
Conexão do sensor	G 3/4", rosca interna	Interface mecânica indicada para conexão do sensor.
Comprimento	240 mm	Comprimento nominal informado.

Limites de processo
Pressão máxima	16 bar (1,6 MPa)	Limite máximo de pressão informado; não exceder.
Resistência ao vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência a vácuo informado no cadastro.
Faixa de temperatura	-40 a 200 °C	Faixa de temperatura de operação indicada.
Aprovação	CRN	Aprovação indicada no anúncio.

Materiais e construção
Material do tubo coaxial	1.4301, aço inoxidável (304)	Material informado para o tubo.
Material do suporte de fixação	1.4310, aço inoxidável (301)	Material informado para o suporte.
Material do elemento de centralização	PPS reforçado com fibras	Material informado para o elemento de centralização.

Dados logísticos
Peso	188,5 g	Peso informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não é um componente elétrico de conexão ou comunicação. A ficha não informa ligação elétrica; confirme as conexões elétricas do sensor LR utilizado em sua documentação própria.

Processo Conexão de processo 3/4" NPT com rosca externa. Conexão do sensor G 3/4" com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com sensor de nível LR e conexões correspondentes às especificadas	✓	A ficha identifica sensores LR como modelo compatível e informa conexões de processo 3/4" NPT externa e do sensor G 3/4" interna.
Processo com pressão de até 16 bar e temperatura entre -40 e 200 °C	✓	Esses são os limites de pressão máxima e faixa de temperatura informados para o produto; valide também as condições do sensor e do sistema.
Instalação que requer comunicação ou ligação elétrica pelo tubo coaxial	✗	O E43377 é um acessório mecânico; não há protocolo ou conexão elétrica especificados.
Pressão superior a 16 bar ou temperatura fora da faixa especificada	✗	As condições excedem os limites informados para o produto.

INSTALAÇÃO

Como instalar o Tubo coaxial para sensores de nível ifm LR E43377, 240 mm, conexão 3/4" NPT

Confirme no datasheet do sensor LR a compatibilidade do modelo e da conexão G 3/4".
Verifique se a conexão de processo necessária é 3/4" NPT externa e se o comprimento de 240 mm atende à instalação.
Confira antes da montagem se pressão e temperatura previstas estão dentro dos limites especificados para o tubo e para o sensor.
Inspecione roscas e superfícies de conexão; não monte componentes com danos ou incompatibilidade aparente.
Instale conforme as instruções do fabricante do sensor e do sistema, observando o procedimento adequado às conexões roscadas.
Após a montagem, verifique a vedação e a integridade do conjunto conforme os procedimentos aplicáveis à instalação.

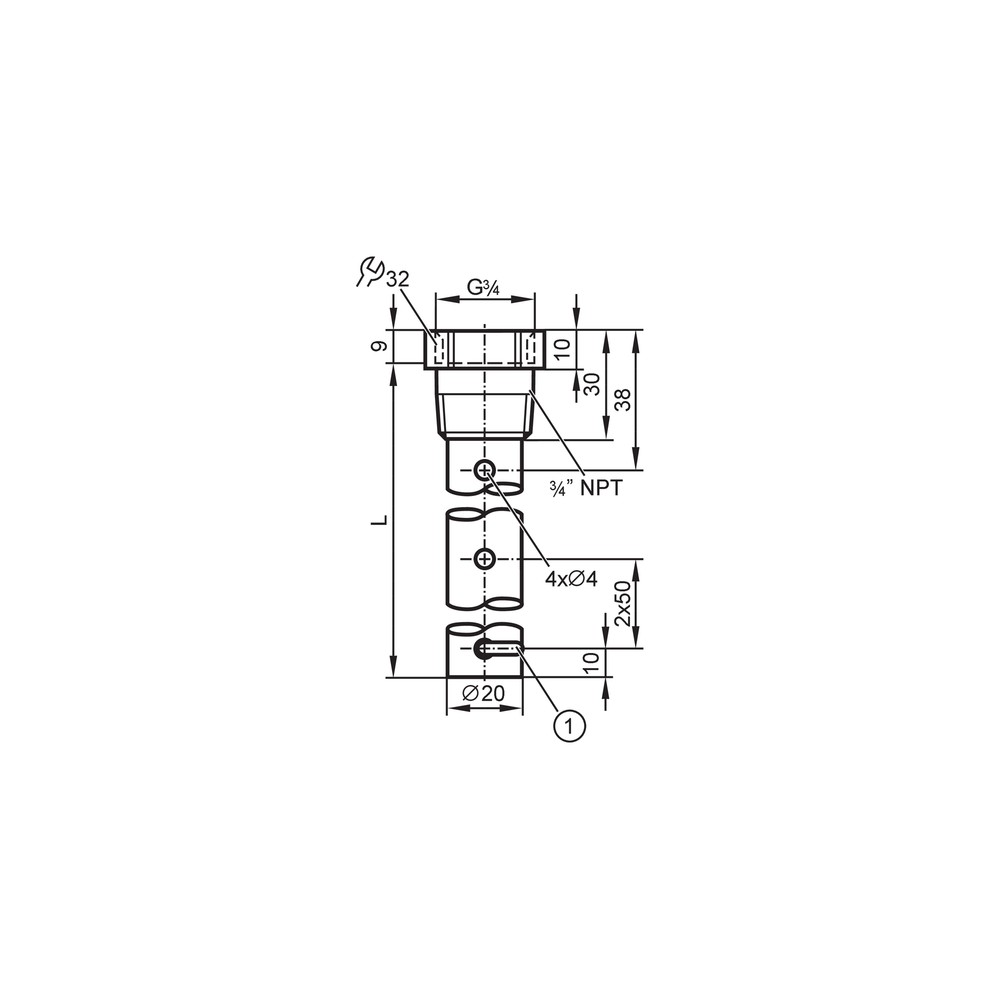

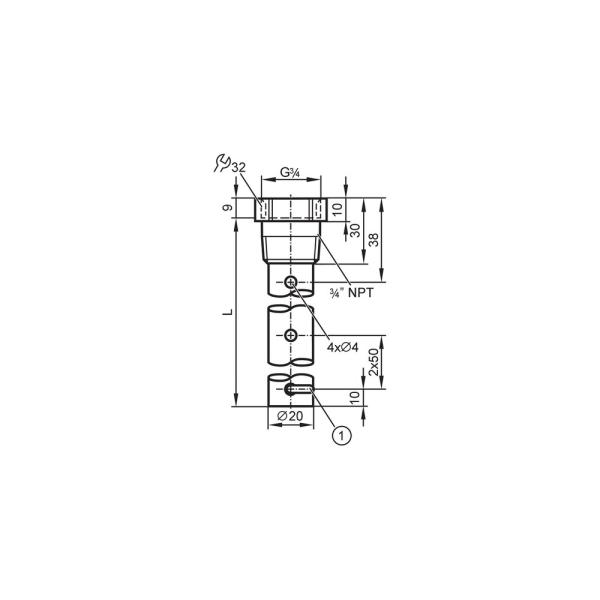

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não rosqueia corretamente no ponto de processo.	A conexão disponível pode não corresponder à rosca externa 3/4" NPT especificada.	Confira o padrão e o tamanho da rosca do ponto de instalação e compare com o desenho e datasheet do produto.
O sensor LR não acopla ao tubo.	A conexão do sensor pode não corresponder à rosca interna G 3/4".	Verifique a conexão indicada na ficha técnica do sensor e compare com a interface do tubo.
Há vazamento após a montagem.	Possível incompatibilidade de rosca, montagem incorreta ou vedação inadequada para o sistema.	Despressurize conforme o procedimento da instalação e inspecione padrão de rosca, montagem e método de vedação aplicável.
O conjunto opera fora das condições previstas.	Pressão ou temperatura do processo pode exceder os limites informados para o tubo ou para o sensor.	Compare os valores reais de processo com os limites do E43377 e com os dados técnicos do sensor LR.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm E43377 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E43377 e com quais sensores ele é usado?

É um tubo coaxial para sensores de nível LR. A ficha identifica essa família como compatível; confirme o modelo e as interfaces no datasheet do sensor.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios inclusos especificados.

Este tubo serve para qualquer sensor de nível?

A compatibilidade informada é com sensores de nível LR. A ficha não confirma compatibilidade com outras famílias.

Posso usar o E43377 acima de 16 bar ou fora de -40 a 200 °C?

Não, essas condições excedem os limites informados para o tubo. Verifique também os limites do sensor e dos demais componentes do conjunto.

O sensor não encaixa: o que devo conferir antes de trocar o tubo?

Confira se a conexão do sensor é G 3/4" com rosca interna correspondente no tubo. Compare a identificação da conexão com a documentação do sensor.

Há vazamento na conexão; qual é a primeira verificação?

Verifique se o padrão de rosca e o método de vedação são apropriados à conexão instalada. Inspecione a montagem conforme o procedimento do sistema, sempre após despressurizar com segurança.

É melhor comprar este tubo ou procurar peças avulsas?

O E43377 é uma peça individual, com embalagem informada de uma unidade. Se a instalação exigir outra conexão ou comprimento, procure a configuração correspondente no catálogo ifm.

Como escolher entre este modelo e outro tubo coaxial?

Compare comprimento, conexão de processo, conexão do sensor e limites de operação com os requisitos da instalação. Este modelo especifica 240 mm, 3/4" NPT externa e G 3/4" interna.

Que cuidados devo ter na instalação?

Confirme a compatibilidade mecânica e os limites de operação antes da montagem. Siga as instruções do sensor e do sistema para instalação e vedação de conexões roscadas.

O tubo precisa de ligação elétrica ou configuração de protocolo?

Não há conexão elétrica ou protocolo especificados para o E43377, que é um acessório mecânico. Consulte a documentação do sensor para as ligações elétricas do equipamento.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Acessório tubular associado à montagem de um sensor de nível; neste produto, destinado a sensores LR.

NPT

Designação do padrão de rosca indicado para a conexão de processo do produto. (Ref.: conexão de processo 3/4" NPT externa)

Rosca G

Designação da conexão indicada para acoplamento do sensor. (Ref.: conexão G 3/4" interna)

CRN

Aprovação identificada na ficha do produto. (Ref.: aprovação CRN)

PPS reforçado com fibras

Material informado para o elemento de centralização do conjunto. (Ref.: material do elemento de centralização)
