Peça em T ifm E43366 - Conexão Sanitária Aço Inox

Pré-visualizar: E43366 IFM - Peça em T T-ADAPT ifm Conexão de sensores sanitários G1/2 DN20 Aço Inox 316L

E43366 IFM - Peça em T T-ADAPT ifm Conexão de sensores sanitários G1/2 DN20 Aço Inox 316L

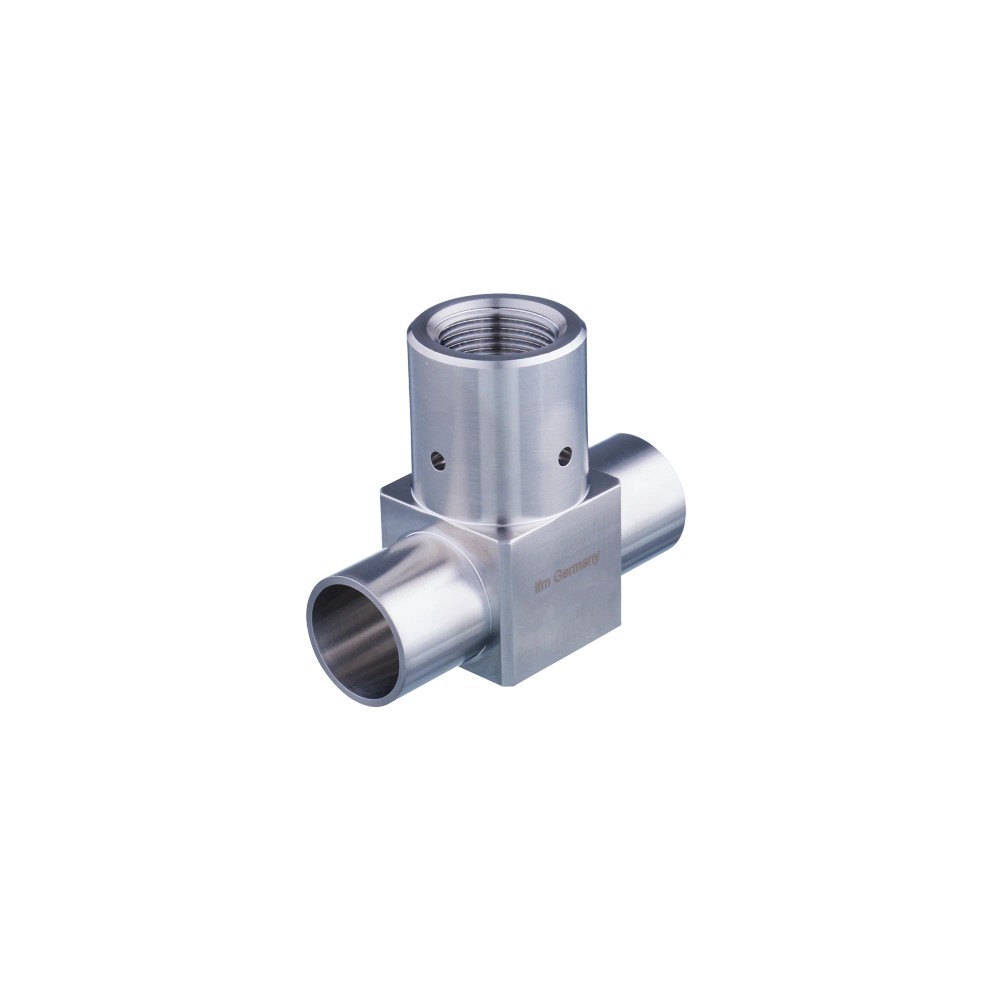

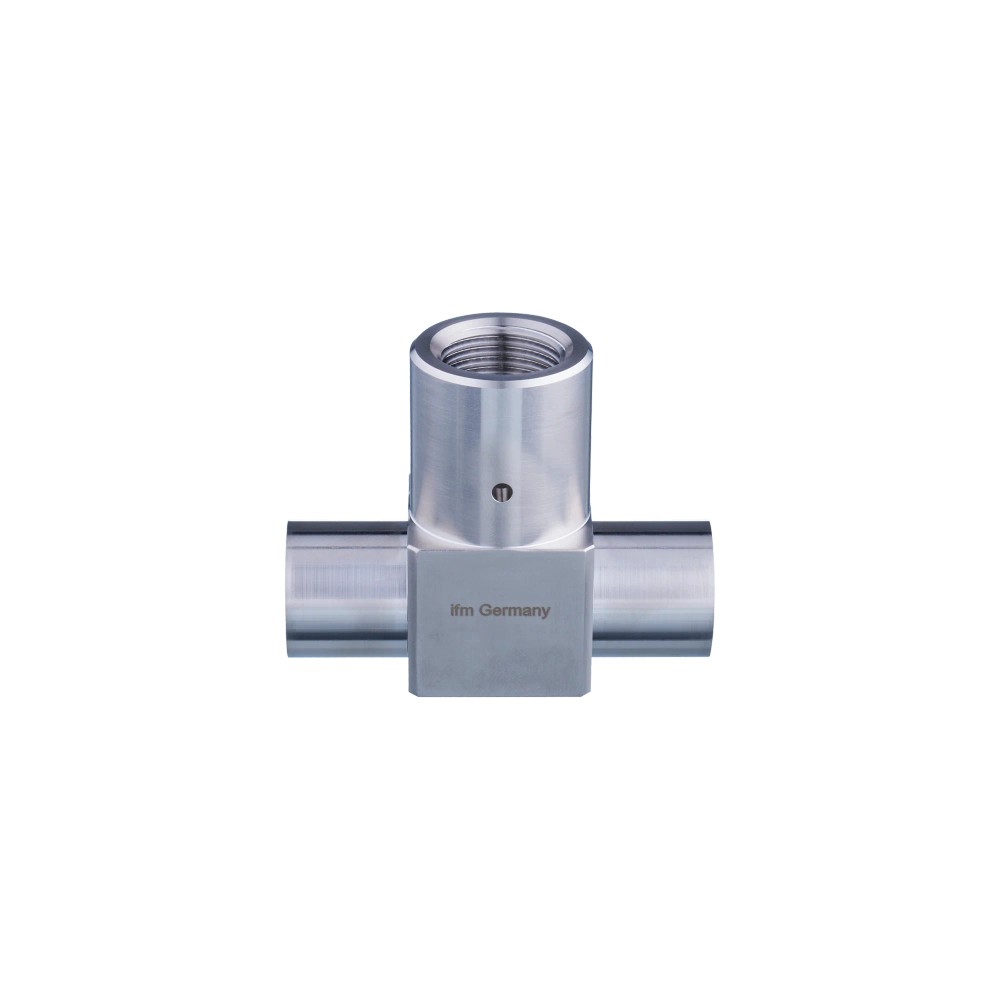

Imagem meramente ilustrativa

R$ 1.907,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43366
EAN: 4021179340687
NCM do produto: 73079900

Destaques do Produto SKU E43366...mais

Fechar menu

Saiba mais sobre: "E43366 IFM - Peça em T T-ADAPT ifm Conexão de sensores sanitários G1/2 DN20 Aço Inox 316L"

Destaques do Produto

SKU

E43366

Conexão do sensor

G 1/2 com cone de vedação

Conexão de processo

DN20, 23 x 1,5 mm, DIN 11866 Reihe A

Pressão informada

25 bar na conexão sensor/adaptador

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Versão

Com porta de escape

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Peça em T T-ADAPT ifm E43366, conexão para sensor sanitário G 1/2, processo DN20, aço inoxidável 316L

A ifm E43366 é uma peça em T para conectar sensores em aplicações sanitárias ou higiênicas. Possui conexão para sensor G 1/2 com cone de vedação e conexão de processo DN20 conforme DIN 11866, Reihe A. A parte em contato com o fluido é de aço inoxidável 1.4435 (316L), e a resistência à pressão informada para a conexão sensor/adaptador é de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Peça em T T-ADAPT
Modelo	E43366, com porta de escape
Conexão do sensor	G 1/2, cone de vedação
Conexão de processo	DN20; 23 x 1,5 mm; DIN 11866, Reihe A
Material em contato com o fluido	1.4435, aço inoxidável 316L
Resistência à pressão	25 bar / 5 MPa na conexão sensor/adaptador
Rugosidade da superfície	Ra < 0,8 µm; Rz = 4 µm
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE
Peso	282,9 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens sanitárias ou higiênicas em que seja necessária uma peça em T DN20 para conexão de sensor G 1/2 com cone de vedação.
Aplicações cujo padrão de processo corresponda a DN20, 23 x 1,5 mm, DIN 11866, Reihe A, e que atendam às condições de pressão especificadas.
Instalações que exijam aço inoxidável 1.4435 (316L) na superfície em contato com o fluido.

⚠ Considere outro se precisa de:

Não especificar quando a conexão do sensor necessária for diferente de G 1/2 com cone de vedação ou quando a conexão de processo não corresponder à configuração DN20 indicada.
Não considerar 25 bar como limite geral de toda a instalação: esse valor se aplica à conexão sensor/adaptador. Verificar a pressão admissível dos demais componentes e das condições do sistema.
Não determinar a classificação conforme a Diretiva de Equipamentos sob Pressão (DESP) apenas pelo SKU; a ficha atribui essa classificação à avaliação do usuário ou operador, conforme a aplicação.

APLICAÇÕES E USO

Aplicação sanitária ou higiênica para conectar um sensor G 1/2 com cone de vedação a um processo DN20 que corresponda a 23 x 1,5 mm e DIN 11866, Reihe A; essa utilização é indicada na descrição do produto.
Uso em processo com pressão de até 25 bar na conexão sensor/adaptador, respeitando a pressão admissível dos demais componentes e as condições da instalação.
A utilização com fluidos requer verificação prévia da compatibilidade entre o fluido e as substâncias do produto; a ficha não identifica fluidos específicos.

COMO ESCOLHER

Antes de comprar o Peça em T T-ADAPT ifm E43366, conexão para sensor sanitário G 1/2, processo DN20, aço inoxidável 316L, verifique estes pontos:

Escolha a E43366 quando

A instalação exigir uma peça em T com porta de escape, conexão de sensor G 1/2 com cone de vedação e processo DN20 (23 x 1,5 mm) conforme DIN 11866, Reihe A. Confirme também a compatibilidade química do fluido com os materiais do produto.

Avalie outra configuração quando

A conexão de sensor, o padrão ou dimensão do processo requerido não corresponder aos dados da E43366. A ficha não informa outras configurações compatíveis; compare as especificações com o desenho e o datasheet do modelo alternativo.

Valide pressão e classificação

O valor de 25 bar é especificado para a conexão sensor/adaptador. Pressões mais altas podem ser consultadas sob solicitação, e uma eventual classificação DESP depende da aplicação e deve ser avaliada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme os dados do produto.
Produto	Peça em T T-ADAPT	Tipo de componente indicado para conexão de sensores em aplicações sanitárias ou higiênicas.
Modelo	E43366	Código do produto e part number.
GTIN	4021179340687	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	282,9 g	Massa informada no conjunto de dados do produto.

Conexões de processo e sensor
Conexão do sensor	G 1/2, cone de vedação	Geometria de conexão indicada para a montagem do sensor.
Conexão de processo	Peça em T DN20; 23 x 1,5 mm; DIN 11866, Reihe A	Padrão e dimensão de processo informados para selecionar a interface mecânica.
Modelo da peça	Com porta de escape	Característica da configuração da E43366 indicada nos atributos do produto.

Dados mecânicos e materiais
Material em contato com o fluido	1.4435, aço inoxidável 316L	Material especificado para a peça em T na área de contato com o fluido.
Rugosidade da superfície	Ra < 0,8 µm; Rz = 4 µm	Características de superfície informadas na ficha.
Resistência à pressão	25 bar / 5 MPa	Valor indicado para a conexão sensor/adaptador; não deve ser interpretado como pressão admissível de todo o sistema.
Pressões mais altas	Sob solicitação	A ficha informa que faixas de pressão mais altas podem ser consultadas.

Aprovações e condições de aplicação
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Aprovações e certificações listadas nos dados do produto; verificar requisitos específicos da aplicação.
Compatibilidade com o fluido	Deve ser verificada para cada aplicação	A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto.
Classificação conforme DESP	Depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao componente.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: a E43366 é uma peça mecânica de processo para conexão de sensor. A ficha não especifica ligação elétrica, protocolo de comunicação ou alimentação.

Processo Conexão de processo em peça em T DN20, 23 x 1,5 mm, DIN 11866, Reihe A; conexão do sensor G 1/2 com cone de vedação. Modelo com porta de escape.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/2 e cone de vedação, montado em processo DN20 conforme DIN 11866, Reihe A	✓	As conexões correspondem às especificações informadas para a E43366; confirmar dimensões e montagem com o desenho do fabricante.
Conjunto sujeito a até 25 bar na conexão sensor/adaptador	✓	A ficha informa resistência à pressão de 25 bar para essa conexão. A pressão admissível do restante do sistema deve ser verificada separadamente.
Sensor que requer conexão elétrica ou protocolo diretamente fornecido pela peça em T	✗	A E43366 é um componente mecânico e a ficha não atribui a ela conexão elétrica nem comunicação.
Processo com padrão ou dimensão diferentes de DN20, 23 x 1,5 mm, DIN 11866, Reihe A	✗	A ficha identifica essa configuração de processo para a E43366; não há dados que confirmem compatibilidade com outros padrões.
Aplicação que exige classificação DESP previamente definida apenas pelo componente	✗	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador, conforme a ficha.

INSTALAÇÃO

Como instalar o Peça em T T-ADAPT ifm E43366, conexão para sensor sanitário G 1/2, processo DN20, aço inoxidável 316L

Confirme que a conexão de processo requerida é DN20, 23 x 1,5 mm, DIN 11866, Reihe A, e que o sensor usa G 1/2 com cone de vedação.
Consulte o desenho dimensional do fabricante para conferir a geometria e o espaço disponível na montagem.
Verifique a compatibilidade do fluido com as substâncias do produto antes da instalação.
Confira a pressão de operação prevista; o valor informado de 25 bar aplica-se à conexão sensor/adaptador.
Monte a peça e o sensor conforme os requisitos da instalação e as instruções do fabricante; a ficha disponível não especifica ferramenta, torque ou sequência de aperto.
Após a montagem, verifique o assentamento das conexões e a estanqueidade de acordo com os procedimentos aplicáveis ao sistema.

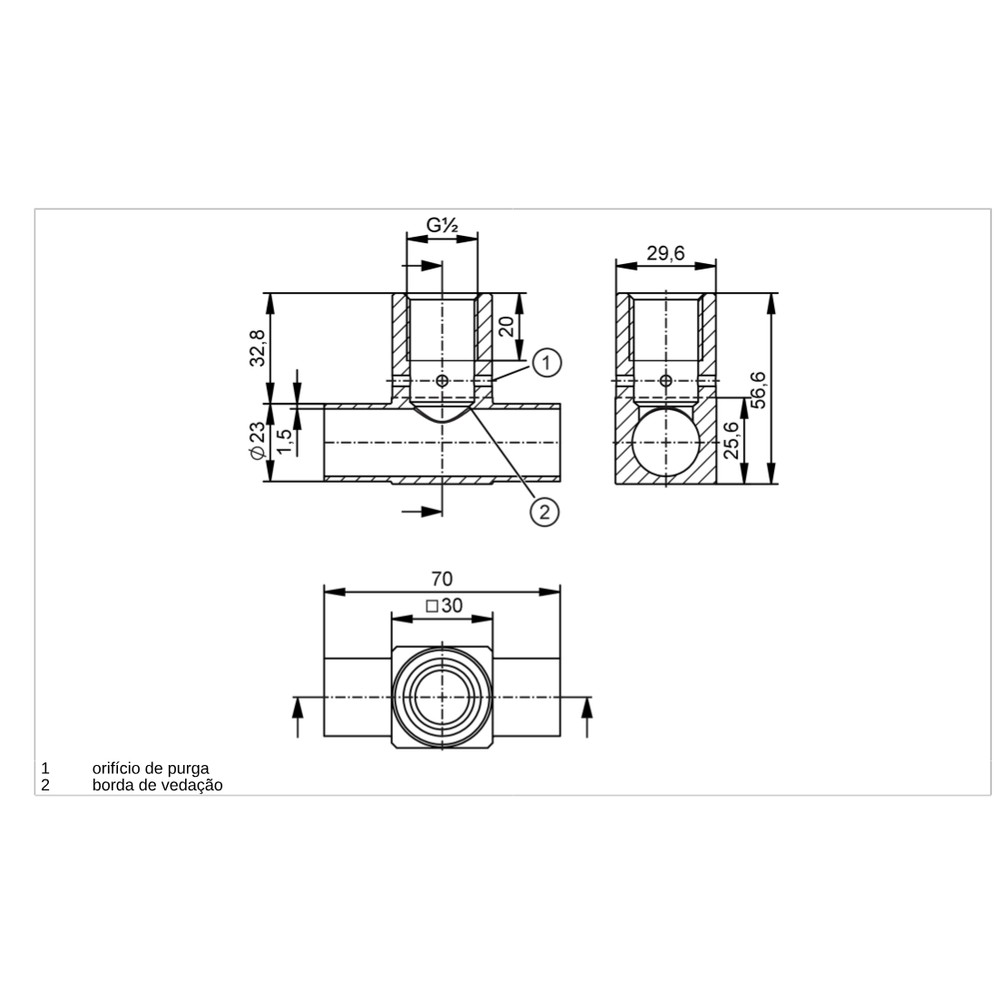

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa na conexão da peça em T.	A conexão do sensor requerida pode não corresponder a G 1/2 com cone de vedação.	Compare a especificação da conexão do sensor e o desenho dimensional da E43366 com a interface do sensor.
A peça não se alinha com a tubulação ou conexão de processo.	A instalação pode usar dimensão ou padrão diferentes de DN20, 23 x 1,5 mm, DIN 11866, Reihe A.	Confira a identificação e as dimensões da conexão de processo nos componentes e compare com o desenho do fabricante.
Há vazamento na conexão do sensor/adaptador.	Possível assentamento incorreto, incompatibilidade entre interfaces ou condição de pressão acima do valor especificado para essa conexão.	Inspecione o encaixe e a vedação, confirme a correspondência G 1/2 com cone de vedação e verifique a pressão aplicada, sem exceder a especificação de 25 bar.
O componente apresenta comportamento inadequado após contato com o fluido.	A compatibilidade entre o fluido e as substâncias do produto pode não ter sido validada para a aplicação.	Revise a compatibilidade química do fluido com os materiais do componente e consulte o datasheet ou o fabricante antes de reutilizar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43366 em português (Datasheet) Desenho em escala E43366 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a ifm E43366 e para que serve?

É uma peça em T T-ADAPT para conectar sensores em aplicações sanitárias ou higiênicas. Sua configuração combina conexão de sensor G 1/2 com cone de vedação e processo DN20.

Quais conexões preciso conferir antes de comprar?

Confira a conexão do sensor G 1/2 com cone de vedação e o processo DN20, 23 x 1,5 mm, DIN 11866, Reihe A. A ficha não informa compatibilidade com outros padrões.

O produto acompanha o sensor ou outros acessórios?

A ficha informa embalagem com uma peça, a E43366. Não há acessórios ou sensor listados como inclusos.

A E43366 serve para qualquer sensor sanitário?

Não é possível afirmar compatibilidade universal. A ficha especifica uma conexão G 1/2 com cone de vedação; compare essa interface com a do sensor escolhido.

Posso usar a peça em qualquer fluido?

A ficha não lista fluidos compatíveis específicos. É necessário verificar a compatibilidade entre o fluido e as substâncias do produto para cada aplicação.

O que verificar se o sensor não encaixa?

Compare a conexão do sensor com a especificação G 1/2 com cone de vedação e consulte o desenho dimensional. Uma interface diferente não é confirmada como compatível pela ficha.

O que pode causar vazamento depois da montagem?

Possíveis causas incluem assentamento inadequado, interfaces não correspondentes ou pressão acima do valor informado para a conexão sensor/adaptador. Verifique as conexões e a pressão antes de substituir a peça.

Devo comprar a peça em T ou um kit com sensor?

A E43366 é identificada como uma peça em T e a embalagem informada contém uma unidade. A ficha não descreve um kit nem inclui sensor, então confirme separadamente os componentes necessários à montagem.

Como escolher entre a E43366 e outra peça em T?

Escolha a E43366 se as interfaces necessárias forem G 1/2 com cone de vedação e DN20, 23 x 1,5 mm, DIN 11866, Reihe A. Para outros padrões, compare as especificações e o desenho do modelo alternativo.

Que cuidados devo tomar durante a instalação?

Confirme as duas interfaces, consulte o desenho dimensional e verifique a compatibilidade do fluido e a pressão prevista. A ficha disponível não especifica torque nem ferramenta de montagem.

GLOSSÁRIO TÉCNICO

Peça em T

Conexão de processo em formato de T usada aqui para integrar uma conexão de sensor à instalação. (Ref.: tipo de produto — peça em T)

G 1/2 com cone de vedação

Interface de conexão do sensor especificada para a E43366. (Ref.: conexão do sensor)

DN20

Identificação nominal da conexão de processo especificada para esta peça. (Ref.: conexão de processo — DN20, 23 x 1,5 mm)

DIN 11866, Reihe A

Referência normativa indicada para a conexão de processo DN20 da peça. (Ref.: conexão de processo)

Parâmetro de rugosidade superficial; nesta peça, a ficha informa Ra < 0,8 µm. (Ref.: características da superfície)
