Sonda para Sensor de Nível IFM E43348

Pré-visualizar: E43348 IFM - Sonda para Sensor de Nível IFM Sistemas Higiênicos 1500mm Aço Inox 316L

E43348 IFM - Sonda para Sensor de Nível IFM Sistemas Higiênicos 1500mm Aço Inox 316L

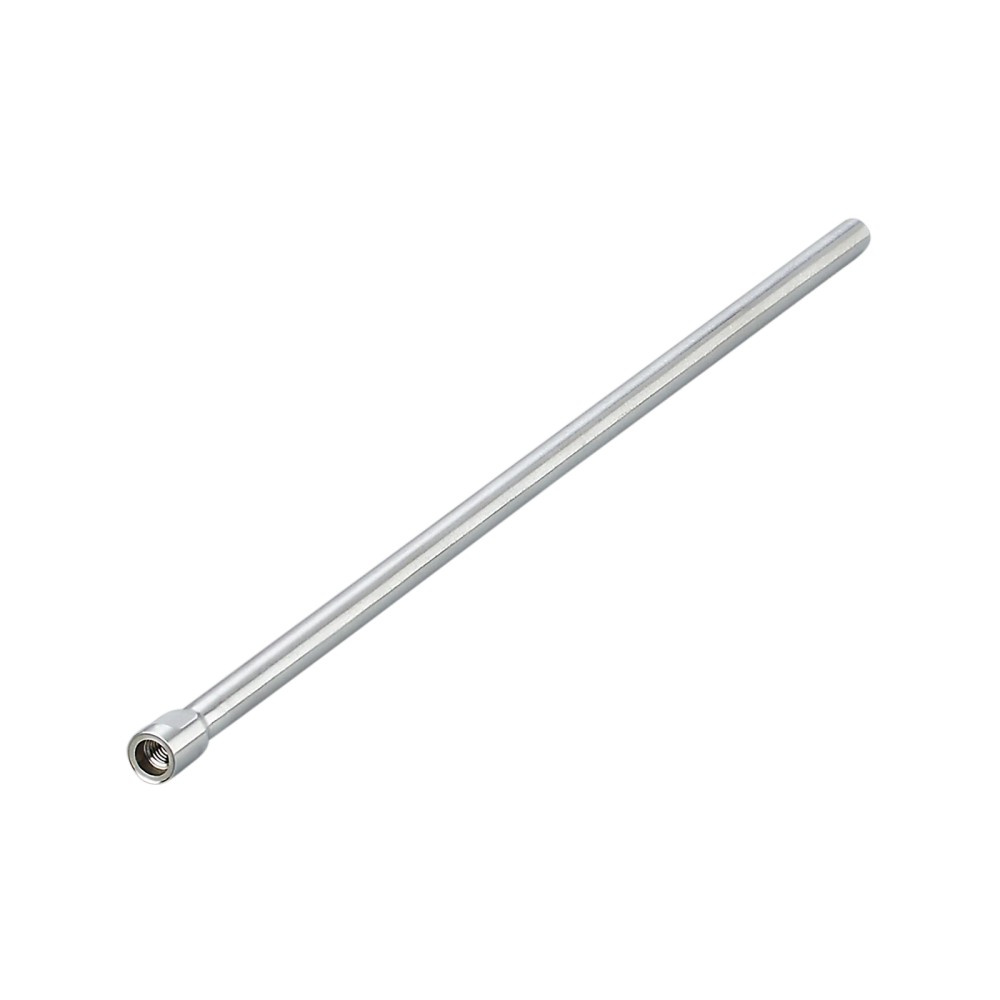

Imagem meramente ilustrativa

R$ 1.503,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43348
EAN: 4021179287937
NCM do produto: 90269010

Destaques do Produto Tipo Sonda para...mais

Fechar menu

Saiba mais sobre: "E43348 IFM - Sonda para Sensor de Nível IFM Sistemas Higiênicos 1500mm Aço Inox 316L"

Destaques do Produto

Tipo

Sonda para sensor de nível

Comprimento

1500 mm

Material

Aço inoxidável 1.4404 (316L)

Aplicação

Sistemas higiênicos

Modelo

LR HYGIENE PROBE L1500

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43348 IFM – Sonda para Sensor de Nível IFM para Sistemas Higiênicos, 1500 mm, Aço Inox 316L

A E43348 é uma sonda de 1500 mm destinada a sensores de nível ifm em sistemas higiênicos. É fabricada em aço inoxidável 1.4404 (316L) e especificada para classe de higiene H3 conforme DIN 11866. A ficha informa rugosidade de superfície Ra < 0,4 µm e certificações para contato com alimentos e aplicações higiênicas.

PRINCIPAIS ESPECIFICAÇÕES

SKU / Part Number	E43348
Modelo	LR HYGIENE PROBE L1500
Aplicação	Sensores de nível em sistemas higiênicos
Comprimento	1500 mm
Material	1.4404 (aço inoxidável 316L)
Classe de higiene	H3, DIN 11866
Rugosidade da superfície	Ra < 0,4 µm / Rz 4 µm
Rugosidade da superfície de contato	Ra < 0,8 µm / Rz = 8 µm
Peso	650 g
Torque máximo de aperto	6,5 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas higiênicos que utilizem sensores de nível ifm compatíveis com a sonda LR HYGIENE PROBE L1500.
Aplicações que requeiram sonda de 1500 mm e material 1.4404 (316L), observando as condições de montagem do fabricante.

⚠ Considere outro se precisa de:

Não selecione esta sonda se a aplicação exigir comprimento diferente de 1500 mm sem confirmar a compatibilidade com o sensor e a instalação.
Não a trate como sensor de nível completo: a ficha identifica o produto como sonda acessória para sensores de nível.

APLICAÇÕES E USO

Aplicação declarada: uso como sonda de sensor de nível em sistemas higiênicos; considerar o comprimento nominal de 1500 mm e confirmar a compatibilidade com o sensor empregado.
Possibilidade a validar: integração em processos com requisitos de higiene e contato com alimentos, conforme as certificações listadas na ficha e as condições específicas do processo. A ficha não informa temperatura, pressão ou compatibilidade química; valide esses parâmetros com o fabricante antes da seleção.

COMO ESCOLHER

Antes de comprar o E43348 IFM – Sonda para Sensor de Nível IFM para Sistemas Higiênicos, 1500 mm, Aço Inox 316L, verifique estes pontos:

Quando escolher a E43348

Escolha este modelo quando o conjunto exigir uma sonda LR HYGIENE PROBE de 1500 mm para sensor de nível ifm e as características de material e higiene informadas forem adequadas ao processo.

Quando avaliar outra configuração

Considere outra sonda quando o comprimento requerido não for 1500 mm ou quando o sensor instalado não estiver confirmado como compatível. A ficha fornecida não apresenta uma lista de modelos compatíveis; valide a combinação no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Sonda para sensores de nível	Classificação do item; acessório, não sensor completo.
Modelo	LR HYGIENE PROBE L1500	Designação do modelo informada na ficha.
SKU / Part Number	E43348	Código de identificação do produto.
GTIN	4021179287937	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado na ficha.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada no cadastro.
NCM	9026.90.10	Classificação fiscal informada no cadastro.

Aplicação e higiene
Aplicação	Sistemas higiênicos; sensores de nível	Uso declarado para a sonda.
Classe de higiene	H3, DIN 11866	Classificação de higiene informada na ficha.
Certificações e conformidades	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; EHEDG	Conjunto de aprovações e conformidades declarado no cadastro do produto.

Dados mecânicos e materiais
Comprimento da sonda	1500 mm	Comprimento nominal informado para a versão L1500.
Material	1.4404 (aço inoxidável 316L)	Material indicado na ficha.
Peso	650 g	Massa informada para o produto.
Torque máximo de aperto	6,5 Nm	Limite máximo indicado no cadastro; não exceder durante a montagem.

Superfície
Rugosidade da superfície	Ra < 0,4 µm / Rz 4 µm	Valores de rugosidade superficial informados para a sonda.
Rugosidade da superfície de contato	Ra < 0,8 µm / Rz = 8 µm	Valores específicos para a superfície de contato informados na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica à sonda como acessório passivo; a ficha não informa conexão elétrica para este produto.

Processo A ficha fornecida não especifica o tipo de conexão de processo. Confirme o desenho dimensional e a compatibilidade mecânica com o sensor e o ponto de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso como sonda em conjunto com sensor de nível ifm compatível, em sistema higiênico e com necessidade de 1500 mm	✓	A ficha identifica a E43348 como sonda para sensores de nível ifm, modelo LR HYGIENE PROBE L1500, com aplicação em sistemas higiênicos.
Uso como sensor de nível independente, sem sensor associado	✗	O produto é especificado como sonda acessória para sensores de nível, não como sensor completo.
Instalação em sensor de outro fabricante ou em modelo ifm não confirmado	✗	A ficha não confirma compatibilidade com outros fabricantes nem fornece uma lista de modelos; a combinação deve ser verificada com o fabricante.
Aplicação que exige comprimento diferente de 1500 mm	✗	O comprimento informado para esta versão é 1500 mm; a ficha não documenta ajuste ou variação de comprimento.

INSTALAÇÃO

Como instalar o E43348 IFM – Sonda para Sensor de Nível IFM para Sistemas Higiênicos, 1500 mm, Aço Inox 316L

Confirme que o sensor de nível utilizado é compatível com a sonda E43348, consultando a documentação do sensor ou o fabricante.
Verifique no desenho dimensional se o comprimento e a configuração mecânica atendem ao espaço e à montagem previstos.
Inspecione a sonda e as superfícies de contato antes da instalação; não monte peças danificadas ou contaminadas.
Instale a sonda no sensor e na conexão prevista, seguindo as instruções do fabricante para o conjunto.
Aplique torque de aperto sem exceder o limite máximo de 6,5 Nm informado na ficha.
Após a montagem, confira o assentamento mecânico e valide o funcionamento do conjunto conforme o manual do sensor.

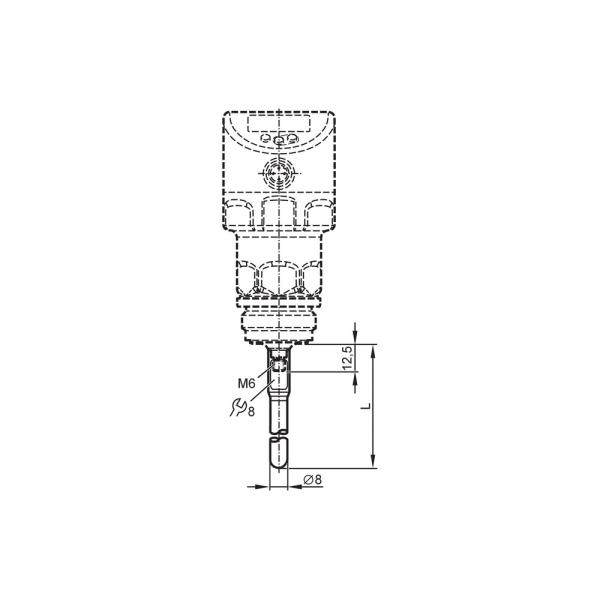

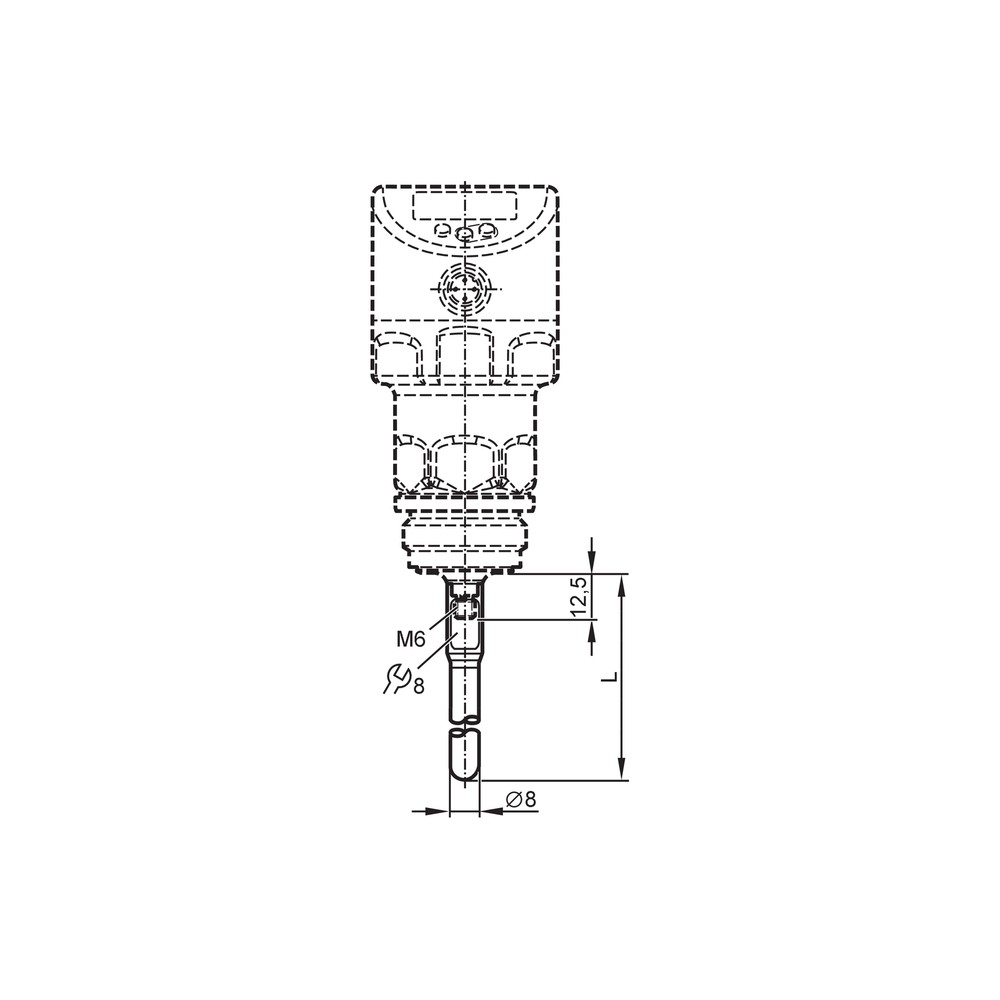

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não detecta o nível como esperado.	Possível incompatibilidade entre a sonda instalada e o sensor de nível utilizado.	Confirme o modelo do sensor e consulte a documentação do fabricante para verificar a compatibilidade com a E43348.
A montagem não assenta ou não alcança a posição prevista.	Possível divergência entre a geometria da instalação e a configuração da sonda.	Compare o conjunto instalado com o desenho dimensional e confirme a necessidade de comprimento de 1500 mm.
Há dificuldade de fixação ou suspeita de aperto excessivo.	Torque de montagem acima do limite indicado ou procedimento de montagem inadequado.	Revise o procedimento e confirme que o torque aplicado não ultrapassou 6,5 Nm.
A superfície de contato apresenta sinais de dano ou contaminação após a montagem.	Manuseio ou instalação que afetou a superfície da sonda.	Inspecione visualmente a superfície e consulte o fabricante para avaliar se a peça pode continuar em serviço; a ficha não especifica critérios de reparo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43348 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E43348 e para quem serve?

É uma sonda LR HYGIENE PROBE L1500 para sensores de nível ifm, destinada a sistemas higiênicos. A ficha não lista os modelos de sensores compatíveis, portanto confirme a combinação antes da compra.

O que acompanha a embalagem?

O cadastro informa 1 peça. Não há acessórios incluídos especificados na ficha.

A E43348 funciona sozinha como sensor de nível?

Não: ela é identificada como sonda para sensores de nível, e não como sensor completo. É necessário utilizá-la com um sensor compatível.

Posso usar esta sonda com um sensor de outra marca?

A ficha não confirma compatibilidade com sensores de outros fabricantes. Verifique a compatibilidade mecânica e funcional com o fabricante do sensor antes da instalação.

O sensor não está respondendo ao nível depois de instalar a sonda; o que verificar?

Uma causa possível é a incompatibilidade entre a sonda e o modelo do sensor. Confira a identificação do sensor e valide a combinação na documentação oficial antes de substituir componentes.

A sonda não encaixa corretamente; devo trocar o sensor?

Não necessariamente: primeiro compare a montagem com o desenho dimensional e confirme que o sensor aceita a E43348. A ficha não fornece uma lista de modelos compatíveis.

Devo comprar a sonda ou um sensor completo?

A E43348 é uma peça avulsa do tipo sonda, fornecida como 1 peça; não substitui o sensor de nível. Se você precisa do sensor, selecione-o separadamente e confirme que aceita esta sonda.

Como escolher entre esta versão e outra sonda?

Esta versão tem comprimento de 1500 mm e designação L1500. Se o comprimento ou a configuração necessária forem diferentes, consulte outras versões e confirme a compatibilidade com o sensor.

Que cuidado devo ter ao instalar a sonda?

Siga as instruções do fabricante para o conjunto e não exceda o torque máximo de aperto de 6,5 Nm informado na ficha.

A ficha informa temperatura e pressão de operação?

Não há valores de temperatura ou pressão no contexto fornecido. Consulte o datasheet ou o fabricante para validar esses limites para o processo.

GLOSSÁRIO TÉCNICO

Sonda para sensor de nível

Componente acessório utilizado junto a um sensor de nível; a E43348 não é identificada como sensor completo.

316L / 1.4404

Designação do aço inoxidável especificado como material da sonda. (Ref.: Material — 1.4404 / 316L)

DIN 11866 H3

Classe de higiene indicada para o produto conforme a norma DIN 11866. (Ref.: Classe de higiene — H3)

Parâmetro de rugosidade média aritmética da superfície, informado em micrômetros. (Ref.: Rugosidade da superfície — Ra < 0,4 µm; superfície de contato — Ra < 0,8 µm)

Torque de aperto

Momento aplicado durante o aperto da montagem; deve respeitar o limite máximo informado. (Ref.: Torque máximo de aperto — 6,5 Nm)
