Engate de Rosca com Tampa IFM E43331

Pré-visualizar: E43331 IFM - Engate de Rosca com Tampa IFM Conexão de Processo e Diagnóstico G 1/4 para M16x2 630bar

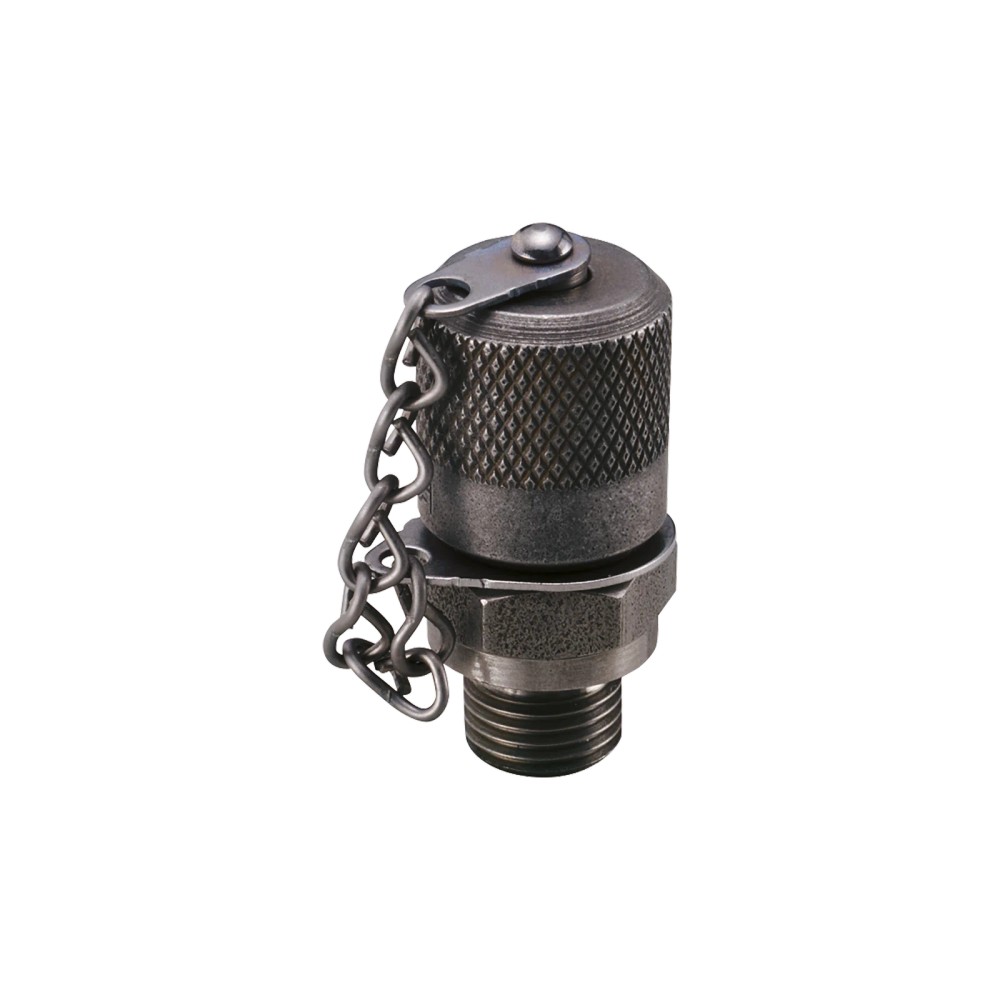

E43331 IFM - Engate de Rosca com Tampa IFM Conexão de Processo e Diagnóstico G 1/4 para M16x2 630bar

Imagem meramente ilustrativa

R$ 1.272,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43331
EAN: 4021179277433
NCM do produto: 73269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E43331 IFM - Engate de Rosca com Tampa IFM Conexão de Processo e Diagnóstico G 1/4 para M16x2 630bar"

Destaques do Produto

Conexão de processo

M16 x 2 (Minimess)

Conexão do sensor

G 1/4

Pressão especificada

630 bar / 63 MPa

Faixa de temperatura

-10 a 60 °C

Vedação

NBR

Regulador de fluxo

0,3 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43331 IFM — Engate de rosca com tampa, conexão de processo M16 x 2 para G 1/4, 630 bar

O IFM E43331 é um engate de rosca com tampa para conexão de processo M16 x 2 e conexão G 1/4. É destinado à conexão mecânica em aplicações compatíveis com essas interfaces. Possui invólucro de aço 1.0718 com cobertura Zn-Ni, vedação NBR e resistência à pressão especificada de 630 bar. A ficha também informa faixa de temperatura de -10 a 60 °C e regulador de fluxo de 0,3 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de componente	Engate de rosca com tampa
Modelo / SKU	E43331
Conexão de processo	M16 x 2 (Minimess)
Conexão do sensor	G 1/4
Resistência à pressão	630 bar / 63 MPa
Faixa de temperatura	-10 a 60 °C
Material do invólucro	Aço 1.0718 com cobertura Zn-Ni
Material da vedação	NBR
Regulador de fluxo	0,3 mm
Acessório incluído	Tampa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em que sejam necessárias as conexões M16 x 2 (Minimess) e G 1/4, desde que a pressão, temperatura e compatibilidade química estejam dentro dos requisitos do sistema.
Conjuntos que utilizem engate de rosca com tampa e sejam compatíveis com a vedação NBR.

⚠ Considere outro se precisa de:

Não selecionar se a conexão de processo ou a conexão do sensor exigida pelo sistema for diferente de M16 x 2 ou G 1/4.
Não utilizar fora da pressão especificada de 630 bar ou da faixa de temperatura de -10 a 60 °C.
Não presumir compatibilidade química: a ficha orienta verificar a compatibilidade entre o fluido e os materiais do produto em cada aplicação.

APLICAÇÕES E USO

Uso em conjuntos de conexão de processo que exijam interfaces M16 x 2 (Minimess) e G 1/4; a adequação depende da correspondência das roscas e dos limites do sistema.
Possível uso em circuitos com pressão de até 630 bar e temperatura entre -10 e 60 °C, desde que a instalação e os demais componentes também sejam adequados a essas condições.
A ficha identifica o componente como engate com tampa e informa regulador de fluxo de 0,3 mm; não especifica fluidos autorizados nem vazão. Verifique a compatibilidade química antes de aplicar.

COMO ESCOLHER

Antes de comprar o E43331 IFM — Engate de rosca com tampa, conexão de processo M16 x 2 para G 1/4, 630 bar, verifique estes pontos:

Escolha o E43331 quando

O conjunto exigir conexão de processo M16 x 2 (Minimess), conexão G 1/4 e operação dentro dos limites especificados de pressão e temperatura. Confirme também a compatibilidade do fluido com NBR e com os materiais do produto.

Procure outra configuração quando

A instalação exigir roscas diferentes, condições fora dos limites informados ou materiais de vedação distintos. A ficha não informa outras versões compatíveis; valide a configuração necessária no catálogo ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e configuração
Tipo de componente	Engate de rosca com tampa	Identificação do produto conforme os dados do anúncio.
Modelo	E43331	Código do produto IFM.
GTIN	4021179277433	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada no cadastro do produto.

Conexões e fluxo
Conexão de processo	M16 x 2 (Minimess)	Interface mecânica de processo informada para o produto.
Conexão do sensor	G 1/4	Interface indicada para conexão do sensor.
Regulador de fluxo	0,3 mm	Diâmetro informado no cadastro; não representa, por si só, uma vazão especificada.

Pressão e temperatura
Resistência à pressão	630 bar / 63 MPa	Limite de pressão informado na ficha.
Faixa de temperatura	-10 a 60 °C	Faixa de temperatura informada no cadastro.

Materiais
Material do invólucro	Aço 1.0718 com cobertura Zn-Ni	Material e acabamento do invólucro do acoplamento.
Material da vedação	NBR	Material da vedação; a compatibilidade com o fluido deve ser verificada para cada aplicação.

Dados mecânicos e fornecimento
Acessório incluído	Tampa	Acessório indicado nos dados básicos do anúncio.
Peso	73,2 g	Valor informado no cadastro do produto.
Dimensional	Desenho em escala disponível	Consultar o desenho dimensional do fabricante para dimensões e montagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E43331 é um engate mecânico de rosca. A ficha não especifica conexão elétrica, protocolo ou interface de comunicação.

Processo Conexão de processo M16 x 2 (Minimess) e conexão do sensor G 1/4. Compatibilidade mecânica condicionada à correspondência das roscas e à validação de pressão, temperatura e fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com conexão de processo M16 x 2 (Minimess) e conexão G 1/4, operando dentro dos limites informados	✓	As duas conexões e os limites de operação correspondem aos dados informados para o produto; a compatibilidade química ainda deve ser verificada.
Sistema que requer conexão de processo ou conexão do sensor com rosca diferente	✗	As interfaces informadas são M16 x 2 (Minimess) e G 1/4; outras roscas não estão especificadas para este modelo.
Aplicação com fluido cuja compatibilidade com NBR e os materiais do produto não foi confirmada	✗	A ficha exige verificar a compatibilidade entre fluido e substância do produto em todas as aplicações.
Aplicação acima de 630 bar ou fora de -10 a 60 °C	✗	Essas condições excedem os limites informados na ficha.

INSTALAÇÃO

Como instalar o E43331 IFM — Engate de rosca com tampa, conexão de processo M16 x 2 para G 1/4, 630 bar

Confirme que as interfaces requeridas pelo conjunto são M16 x 2 (Minimess) e G 1/4.
Verifique a pressão e a temperatura previstas em relação aos limites informados para o produto.
Confirme com os dados do fluido a compatibilidade com NBR e com os materiais do componente.
Despressurize e torne segura a linha antes de iniciar a montagem, seguindo os procedimentos da instalação.
Monte o engate nas conexões correspondentes sem forçar ou danificar as roscas e a vedação; consulte o desenho do fabricante para detalhes dimensionais.
Após a montagem, pressurize conforme o procedimento do sistema e verifique a conexão quanto a vazamentos antes de colocar o circuito em operação.

Desenho Dimensional

ACESSÓRIOS

Tampa

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem	Rosca incompatível, montagem inadequada ou vedação danificada; a causa exata depende da instalação.	Despressurize o sistema e confira se as conexões correspondem a M16 x 2 e G 1/4; inspecione a vedação e a montagem conforme o procedimento do fabricante.
Engate não acopla à conexão existente	A interface da instalação pode não corresponder às roscas especificadas para o E43331.	Confira a identificação e a dimensão das roscas da conexão existente com as interfaces M16 x 2 (Minimess) e G 1/4 do produto.
Vedação apresenta degradação ou perda de estanqueidade	Possível incompatibilidade entre o fluido e NBR ou operação fora das condições especificadas.	Verifique a compatibilidade química do fluido com a vedação e compare as condições de pressão e temperatura com os limites da ficha.
Desempenho do circuito difere do esperado	O regulador de fluxo informado é de 0,3 mm; a ficha não especifica vazão nem desempenho do circuito completo.	Confirme a configuração do circuito e consulte a documentação do fabricante; não deduza uma vazão apenas pelo diâmetro informado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E43331 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43331 e quais conexões ele tem?

É um engate de rosca com tampa, com conexão de processo M16 x 2 (Minimess) e conexão do sensor G 1/4. A ficha informa resistência à pressão de 630 bar.

O que vem junto com o E43331?

A ficha indica uma tampa como acessório incluso e embalagem com uma peça.

Ele serve em uma instalação com rosca diferente de M16 x 2 ou G 1/4?

A ficha especifica somente M16 x 2 (Minimess) e G 1/4. Para outras roscas, confirme a configuração necessária com o fabricante antes de selecionar.

Posso usar o engate com qualquer fluido?

Não é possível afirmar compatibilidade universal. A ficha determina verificar a compatibilidade do fluido com os materiais do produto, incluindo a vedação NBR, em cada aplicação.

O que verificar se houver vazamento depois da montagem?

Confira se as roscas correspondem às conexões especificadas e se a vedação está íntegra e corretamente montada. Faça a inspeção com a linha despressurizada e siga o procedimento de manutenção do sistema.

O que pode causar dificuldade para rosquear o engate?

Uma causa possível é a incompatibilidade entre as roscas da instalação e as interfaces do produto. Verifique a identificação das conexões e não force a montagem.

Devo comprar este engate ou procurar uma peça avulsa?

O E43331 é fornecido como uma peça e inclui uma tampa. Se a necessidade for apenas outro componente ou uma conexão com rosca diferente, confirme o código e a configuração específicos antes de comprar.

Quando devo escolher outro modelo em vez do E43331?

Procure outra configuração se o sistema exigir roscas diferentes ou condições fora dos limites informados. A ficha disponível não identifica modelos alternativos compatíveis.

Como instalar o E43331 sem danificar a conexão?

Confirme as roscas e despressurize o sistema antes da montagem. Não force o acoplamento e consulte o desenho dimensional e os procedimentos do fabricante.

O regulador de fluxo de 0,3 mm informa a vazão do componente?

Não. A ficha informa o diâmetro do regulador de fluxo como 0,3 mm, mas não fornece um valor de vazão; consulte o fabricante para requisitos de desempenho do circuito.

GLOSSÁRIO TÉCNICO

M16 x 2

Identificação da conexão de processo especificada para o E43331, também indicada como Minimess.

G 1/4

Identificação da conexão do sensor indicada na ficha do produto.

NBR

Material da vedação informado para o engate; a compatibilidade com o fluido deve ser validada em cada aplicação.

Zn-Ni

Cobertura indicada para o invólucro de aço do acoplamento.

Regulador de fluxo

Elemento cujo diâmetro informado na ficha é 0,3 mm; esse dado não especifica sozinho a vazão do circuito.
