- Referência do fabricante: E43315
- EAN: 4021179268301
- NCM do produto: 90269090
Destaques do Produto
Tipo de conexão...mais
Saiba mais sobre: "E43315 IFM - Adaptador de Soldagem IFM para Sensores de Processo G 1/2, 45mm, 50 bar"
Destaques do Produto
Tipo de conexão
Soldagem Ø 45 mm
Rosca do sensor
G 1/2 cone de vedação
Pressão máxima
50 bar
Material
Aço inox 316L
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

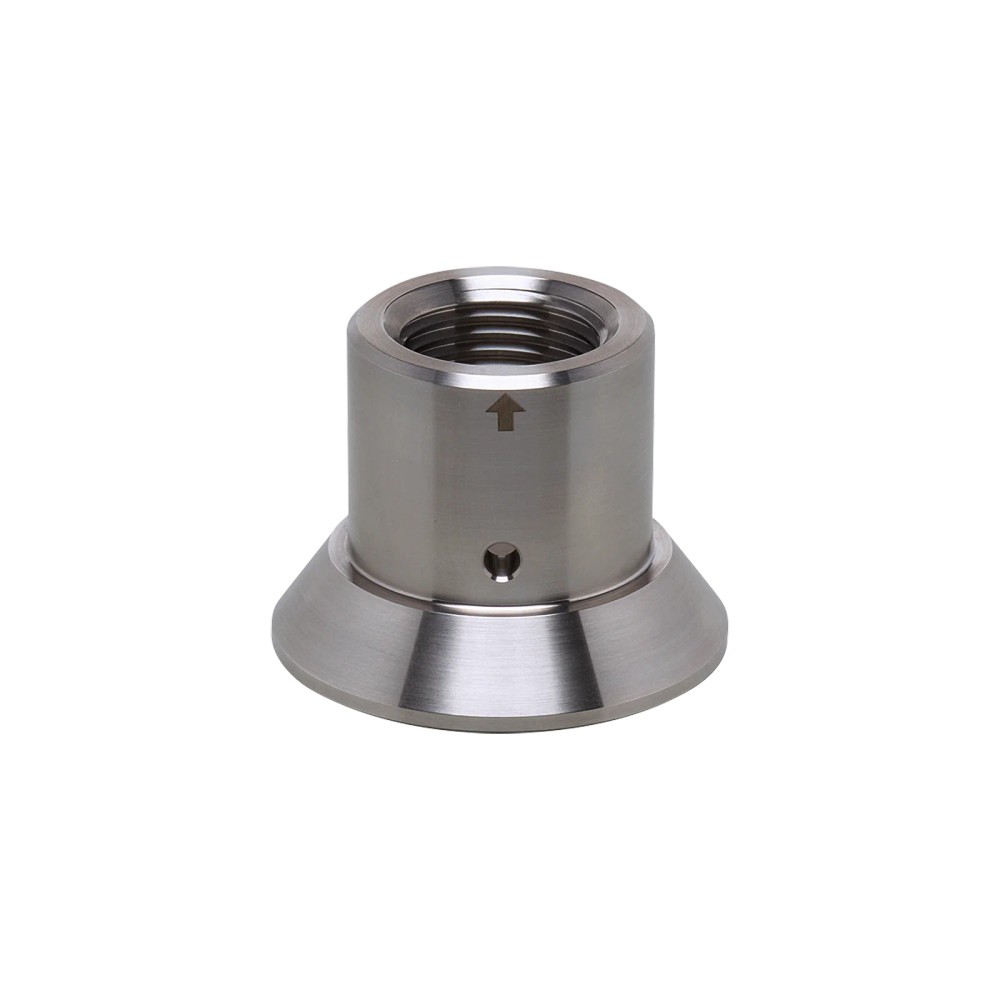

Sobre o E43315 IFM - Adaptador de Soldagem IFM para Sensores de Processo G 1/2, 45mm, 50 bar
O adaptador de soldagem IFM E43315 permite a montagem segura de sensores de processo com rosca G 1/2 em tubulações e tanques. Construído em aço inoxidável 316L com alta qualidade de acabamento, ele é ideal para ambientes que exigem conformidade sanitária rigorosa. Destaca-se pela resistência à pressão de até 50 bar e certificações globais como 3-A e EHEDG.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | E43315 |
| Material | 1.4435 (316L) |
| Resistência à pressão | 50 bar |
| Diâmetro | 45 mm |
| Conexão Processo | Soldagem |
| Conexão Sensor | G 1/2 |
| Certificações | 3-A, FDA, EHEDG |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústrias alimentícias com requisitos higiênicos (3-A, FDA)
- Instalações em tanques e tubulações de aço inox
- Processos que exigem alta rugosidade superficial (Ra < 0,4 μm)
⚠ Considere outro se precisa de:
- Aplicações com pressão superior a 50 bar
- Processos com fluidos incompatíveis com aço inoxidável 316L (1.4435)
- Sensores sem rosca G 1/2 com cone de vedação
APLICAÇÕES E USO
- Indústria alimentícia e de bebidas (processos higiênicos)
- Indústria farmacêutica (ambientes estéreis)
- Tanques de armazenamento e sistemas de tubulação com requisitos de limpeza CIP/SIP
- Medição de processo que exige vedação sanitária sem zonas mortas
COMO ESCOLHER
Antes de comprar o E43315 IFM - Adaptador de Soldagem IFM para Sensores de Processo G 1/2, 45mm, 50 bar, verifique estes pontos:
Quando escolher
Utilize este adaptador em aplicações que exigem montagem por soldagem em tubulações e tanques, especialmente quando a certificação sanitária (3-A, FDA) for obrigatória para evitar contaminação bacteriana.
Quando evitar
Não utilize em conexões que requerem desmontagem frequente (considere conexões tipo tri-clamp para esses casos) ou em sistemas onde a rosca G 1/2 não é compatível com o sensor especificado.

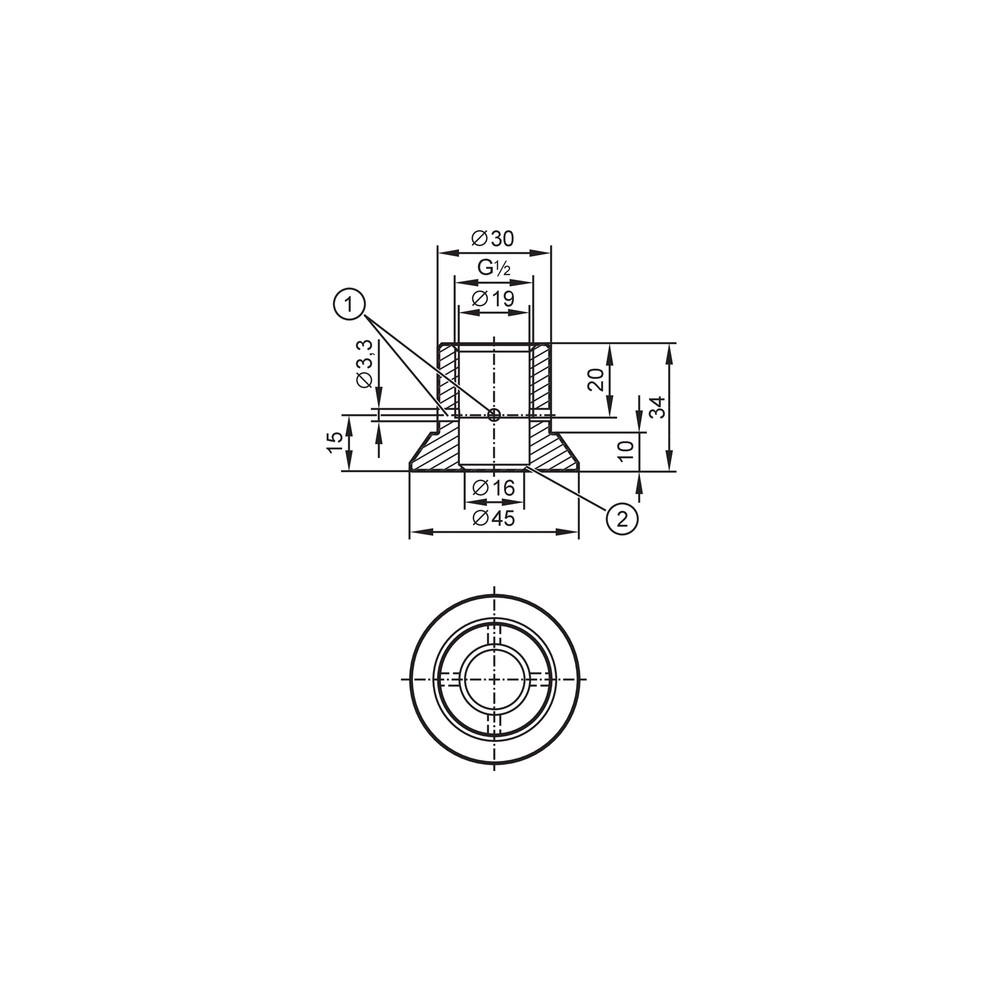

ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material em contato com fluido | 1.4435 (Aço inoxidável 316L) | Material padrão para alta resistência à corrosão e ambientes higiênicos |
| Rugosidade superficial | Ra < 0,4 μm / Rz = 4 μm | Especificação crítica para validação em processos sanitários |
| Aplicação e Conexão | ||
|---|---|---|
| Resistência à pressão | 50 bar | Limite de pressão de operação conforme especificações do fabricante |
| Conexão de processo | Adaptador para soldagem Ø 45 mm | Tipo de montagem na tubulação ou tanque |
| Conexão do sensor | G 1/2 cone de vedação | Rosca de acoplamento do dispositivo de medição |
| Aprovações e Certificações | ||
|---|---|---|
| Certificações | EC1935/2004; FDA; FCM CN; CRN; 3-A; FCM JP; ADI-FREE; EHEDG | Conformidade regulatória para indústrias de alimentos, bebidas e farma |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não aplicável (componente mecânico passivo)
Processo
Adaptador para soldagem Ø 45 mm
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Montagem em tanques sanitários | ✓ | O adaptador atende aos requisitos 3-A e FDA, sendo adequado para aplicações higiênicas. |
| Aplicações com pressão > 50 bar | ✗ | O produto é especificado para resistir a uma pressão máxima de 50 bar. |
| Uso com sensores NPT | ✗ | O adaptador é projetado estritamente para rosca G 1/2 com cone de vedação. |
INSTALAÇÃO
Como instalar o E43315 IFM - Adaptador de Soldagem IFM para Sensores de Processo G 1/2, 45mm, 50 bar
- Limpar a área de instalação no tanque ou tubulação.
- Posicionar o adaptador de soldagem de 45 mm no local desejado.
- Realizar a soldagem TIG seguindo as boas práticas de soldagem sanitária para garantir integridade e evitar zonas mortas.
- Verificar a estanqueidade da solda após o resfriamento.
- Rosquear o sensor com rosca G 1/2 no adaptador, garantindo o correto assentamento do cone de vedação.
- Apertar o sensor utilizando a ferramenta adequada até o torque recomendado para garantir a vedação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Deformação do adaptador ou descoloração severa. | Uso de soldagem com calor excessivo ou técnica incorreta. | Verificar se a geometria da rosca sofreu alteração após a solda. |
| Vazamento contínuo na rosca G 1/2. | Cone de vedação do sensor danificado ou com detritos. | Inspecionar visualmente o cone de vedação do sensor e o assentamento no adaptador. |
| Dificuldade de rosqueamento ou rosca espanada. | Aperto excessivo ou desalinhamento da rosca. | Verificar se as roscas estão limpas e livres de rebarbas antes de iniciar o rosqueamento. |
| Ruptura da conexão ou deformação do adaptador. | Instalação em processo com pressão superior ao limite. | Conferir a pressão nominal da tubulação contra o limite de 50 bar do adaptador. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o adaptador de soldagem IFM E43315?
O E43315 é um adaptador de soldagem sanitário projetado para integrar sensores de processo com rosca G 1/2 em tanques ou tubulações de aço inoxidável, garantindo estanqueidade e conformidade higiênica.
Este adaptador é adequado para aplicações sanitárias?
Sim, ele é fabricado em aço inoxidável 1.4435 (316L) e possui diversas certificações sanitárias como 3-A, FDA, EHEDG e EC1935/2004, sendo ideal para indústrias alimentícias e farmacêuticas.
Existe alguma restrição de uso para este adaptador?
Ele não é indicado para aplicações onde a pressão de operação exceda 50 bar ou onde o material do processo não seja compatível com o aço inoxidável 1.4435.
Posso usar este adaptador com qualquer sensor?
Este adaptador não deve ser utilizado com sensores que possuem roscas diferentes de G 1/2 com cone de vedação, pois isso comprometerá a estanqueidade da conexão.
O que fazer se houver vazamento na conexão do sensor?
Vazamentos na conexão podem ocorrer devido a danos na rosca, vedação incorreta ou instalação inadequada do sensor. Verifique se o cone de vedação está limpo e livre de riscos antes da montagem.
Como evitar danos na peça durante a instalação por solda?
O sintoma comum é o superaquecimento excessivo do adaptador durante a solda, causando deformação. Verifique o alinhamento da peça e utilize soldagem TIG com dissipadores de calor adequados.
Como decidir entre este adaptador e outras conexões de processo?
A escolha entre este modelo e outros adaptadores deve basear-se no diâmetro do furo de montagem (45 mm para este modelo) e na necessidade de conformidade 3-A.
O adaptador acompanha o sensor de processo?
Este adaptador é um componente único. Sensores e transmissores compatíveis com a rosca G 1/2 devem ser adquiridos separadamente conforme a necessidade da aplicação.
Quais cuidados tomar na instalação?
A soldagem deve ser executada por profissional qualificado utilizando procedimentos TIG (Tungsten Inert Gas). Garanta que a superfície de contato esteja isenta de contaminação.
Qual a procedência deste componente?
A procedência é garantida diretamente pela IFM ELECTRONIC LTDA, assegurando que o componente atenda aos rigorosos padrões de qualidade e rastreabilidade exigidos.
GLOSSÁRIO TÉCNICO
3-A
Norma sanitária internacional que garante o design higiênico de equipamentos para a indústria alimentícia e de laticínios.
1.4435 (316L)
Aço inoxidável austenítico de baixo carbono com excelente resistência à corrosão, frequentemente utilizado em ambientes estéreis.
Rugosidade (Ra)
Medida da textura superficial de um material; Ra < 0,4 μm indica uma superfície extremamente lisa para prevenir acúmulo de microrganismos (Ref.: Ra < 0,4 μm / Rz = 4 μm).
G 1/2
Padrão de rosca BSP (British Standard Pipe) utilizada para a vedação mecânica do sensor ao adaptador.
EHEDG
European Hygienic Engineering & Design Group, norma que certifica equipamentos quanto à facilidade de limpeza e higiene em processos industriais.
