Adaptador Tri-Clamp IFM E43311

Pré-visualizar: E43311 IFM - Adaptador Tri-Clamp IFM Conexão de processo G 1/2 para DN25-DN40 Inox

E43311 IFM - Adaptador Tri-Clamp IFM Conexão de processo G 1/2 para DN25-DN40 Inox

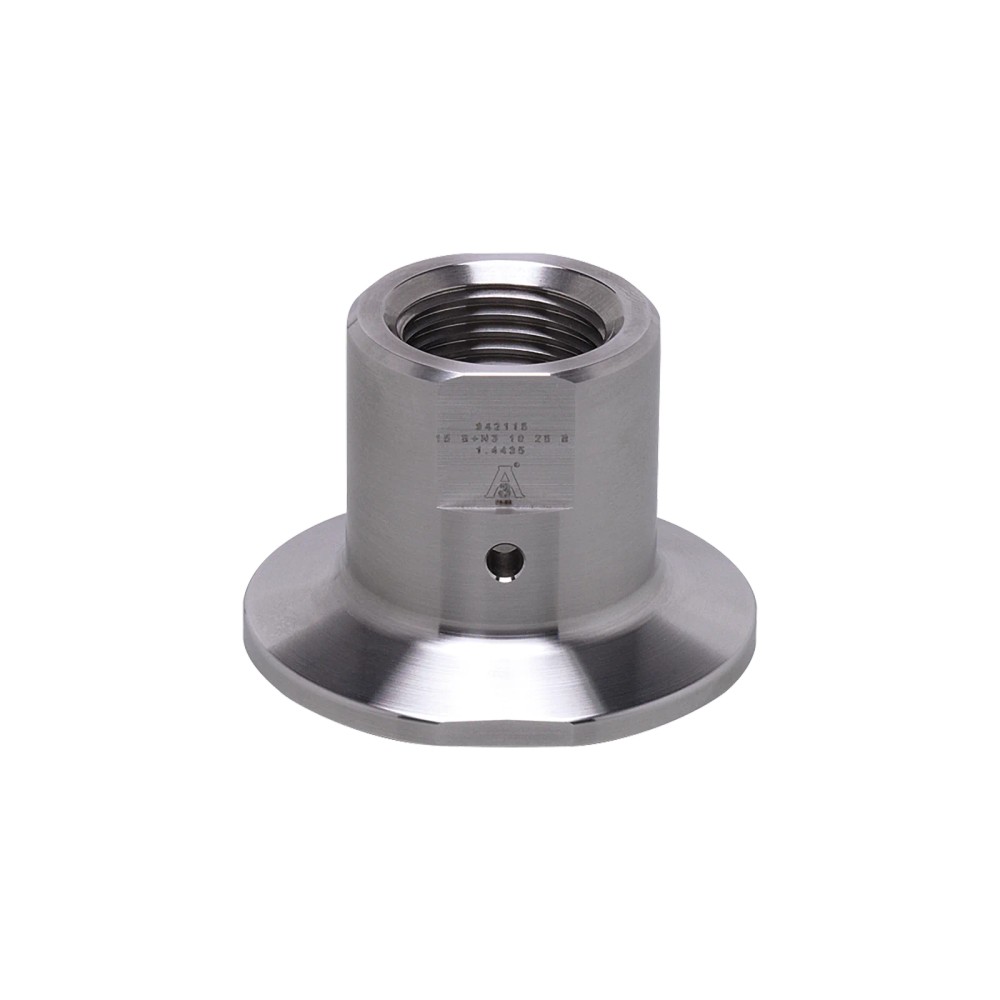

Imagem meramente ilustrativa

R$ 765,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43311
EAN: 4021179248839
NCM do produto: 90269010

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E43311 IFM - Adaptador Tri-Clamp IFM Conexão de processo G 1/2 para DN25-DN40 Inox"

Destaques do Produto

Conexão do sensor

G 1/2 cone de vedação

Conexão de processo

Clamp DN25–DN40 (1–1,5 polegadas)

Material

Aço inoxidável 1.4435 (316L)

Limite de resistência à pressão

25 bar

Modelo

Com porta de escape

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Tri-Clamp IFM E43311, G 1/2 cone de vedação para Clamp DN25–DN40, aço inoxidável 316L, com porta de escape

O IFM E43311 é um adaptador de processo que conecta um sensor com conexão G 1/2 cone de vedação a uma conexão Clamp DN25–DN40. Possui corpo em aço inoxidável 1.4435 (316L), superfície Ra < 0,4 µm / Rz 4 µm e resistência à pressão de 25 bar. O modelo inclui porta de escape e atende às dimensões de conexão indicadas para DIN 32676 e ISO 2852.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E43311
Conexão do sensor	G 1/2 cone de vedação
Conexão de processo	Clamp DN25–DN40 (1–1,5 polegadas), DIN 32676 (ISO 2852)
Material	1.4435, aço inoxidável 316L
Características da superfície	Ra < 0,4 µm / Rz 4 µm
Resistência à pressão	25 bar / 2,5 MPa
Modelo	Com porta de escape
Certificações e normas declaradas	3-A, ADI-FREE, CRN, EC 1935/2004, EHEDG, FCM CN, FCM JP, FDA
Peso	203 g
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações em que o sensor tenha conexão G 1/2 cone de vedação e o lado de processo aceite Clamp DN25–DN40 conforme as dimensões declaradas.
Aplicações que exijam adaptador em aço inoxidável 1.4435 (316L), com porta de escape e pressão de operação dentro do limite especificado de 25 bar.
Montagens que correspondam aos tamanhos declarados para DIN 32676 séries A, B e C ou ISO 2852.

⚠ Considere outro se precisa de:

Não selecione para conexão do sensor diferente de G 1/2 cone de vedação sem confirmar a compatibilidade dimensional com o fabricante.
Não selecione para conexão de processo fora de Clamp DN25–DN40 (1–1,5 polegadas) ou para operação acima de 25 bar.

APLICAÇÕES E USO

Aplicação especificada: adaptação mecânica entre sensor com conexão G 1/2 cone de vedação e processo com Clamp DN25–DN40, respeitando os tamanhos e padrões declarados.
Possibilidade de uso em processos que requeiram as certificações listadas na ficha; a adequação deve ser confirmada para o fluido, procedimento de limpeza e condições específicas da instalação.
A pressão de operação deve permanecer dentro do limite declarado de 25 bar. A ficha fornecida não especifica faixa de temperatura, fluido compatível ou procedimento de instalação; confirme esses dados no datasheet ou com o fabricante.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Tri-Clamp IFM E43311, G 1/2 cone de vedação para Clamp DN25–DN40, aço inoxidável 316L, com porta de escape, verifique estes pontos:

Escolha o E43311 quando

A interface do sensor for G 1/2 cone de vedação, a conexão de processo for Clamp DN25–DN40 compatível com as dimensões indicadas e a pressão não exceder 25 bar. Considere também a porta de escape e o material 1.4435 (316L) requeridos na montagem.

Verifique outra configuração quando

A conexão do sensor, o tamanho ou padrão do Clamp não corresponder aos declarados, ou a pressão prevista ultrapassar 25 bar. Confirme as dimensões do conjunto e as condições de operação no datasheet do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação do fabricante conforme dados do produto.
Nome do produto	Adaptador de Processo Tri-Clamp IFM E43311	Tipo de produto declarado.
SKU / Part number	E43311	Código de identificação do produto.
GTIN	4021179248839	Identificador comercial informado.
Categoria	Acessórios; adaptadores de processo	Classificação do item.
Quantidade por embalagem	1 peça	Unidade de fornecimento declarada.
Peso	203 g	Valor informado nos dados do produto.

Conexões e construção mecânica
Tipo de adaptador	Tri-Clamp	Tipo de conexão de processo.
Conexão do sensor	G 1/2 cone de vedação	Interface mecânica no lado do sensor.
Conexão de processo	Clamp DN25–DN40 (1–1,5 polegadas), DIN 32676 (ISO 2852)	Faixa de tamanhos e referência dimensional declaradas.
Adequado para DIN 32676 série A (DIN)	Clamp DN25, DN32 e DN40	Tamanhos informados pelo fabricante para a série A.
Adequado para DIN 32676 série B (ISO)	Clamp DN26,9 e DN33,7	Tamanhos informados pelo fabricante para a série B.
Adequado para DIN 32676 série C (ASME BPE)	Clamp 1 e 1,5 polegadas	Tamanhos informados para a série C.
Adequado para ISO 2852	Clamp DN25, DN33,7 e DN38	Tamanhos declarados para ISO 2852.
Modelo especial	Com porta de escape	Característica de construção indicada na ficha.

Materiais e superfície
Material	1.4435, aço inoxidável 316L	Material declarado para o adaptador.
Características da superfície	Ra < 0,4 µm / Rz = 4 µm	Valores de rugosidade superficial informados pelo fabricante.

Limites de operação
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão declarado para o produto.
MAWP em aplicações segundo CRN	25 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.

Aprovações e certificações
Certificações / normas	3-A, ADI-FREE, CRN, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP e FDA	Relação de aprovações e certificações declaradas na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E43311 é um adaptador mecânico de processo; a ficha não informa conexão elétrica nem protocolo de comunicação.

Processo Conexão do sensor G 1/2 cone de vedação; conexão de processo Clamp DN25–DN40 (1–1,5 polegadas), DIN 32676 (ISO 2852). Adequado, conforme ficha, a DIN 32676 série A: Clamp DN25, DN32 e DN40; série B (ISO): DN26,9 e DN33,7; série C (ASME BPE): 1 e 1,5 polegadas; ISO 2852: DN25, DN33,7 e DN38.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/2 cone de vedação e processo Clamp dentro dos tamanhos declarados	✓	As duas interfaces mecânicas correspondem às conexões especificadas para o E43311.
Montagem com pressão de operação de até 25 bar	✓	A resistência à pressão declarada é 25 bar; a ficha não informa condições adicionais de aplicação.
Sensor com conexão diferente de G 1/2 cone de vedação	✗	A conexão do sensor informada para este adaptador é G 1/2 cone de vedação.
Processo com Clamp fora de DN25–DN40 (1–1,5 polegadas) ou pressão superior a 25 bar	✗	A conexão de processo declarada é Clamp DN25–DN40 e a resistência à pressão é 25 bar.
Seleção baseada em protocolo elétrico ou comunicação	✗	O produto é um adaptador mecânico e a ficha não especifica interface elétrica ou protocolo.

INSTALAÇÃO

Como instalar o Adaptador de Processo Tri-Clamp IFM E43311, G 1/2 cone de vedação para Clamp DN25–DN40, aço inoxidável 316L, com porta de escape

Confirme que a conexão do sensor é G 1/2 cone de vedação e que o Clamp corresponde ao tamanho e padrão da instalação.
Verifique no datasheet as dimensões de montagem e a adequação do conjunto às condições de processo.
Inspecione as superfícies de conexão e os componentes de vedação previstos para a montagem; a ficha fornecida não detalha o tipo de vedação.
Posicione o adaptador alinhado às conexões correspondentes, sem forçar o acoplamento.
Monte e fixe a conexão Clamp conforme o procedimento e os componentes especificados para a instalação; consulte o fabricante para torque ou ferramenta, não informados na ficha.
Após a montagem, verifique o assentamento das conexões e confirme que a pressão de operação não excede 25 bar; siga o procedimento seguro da planta para a partida.

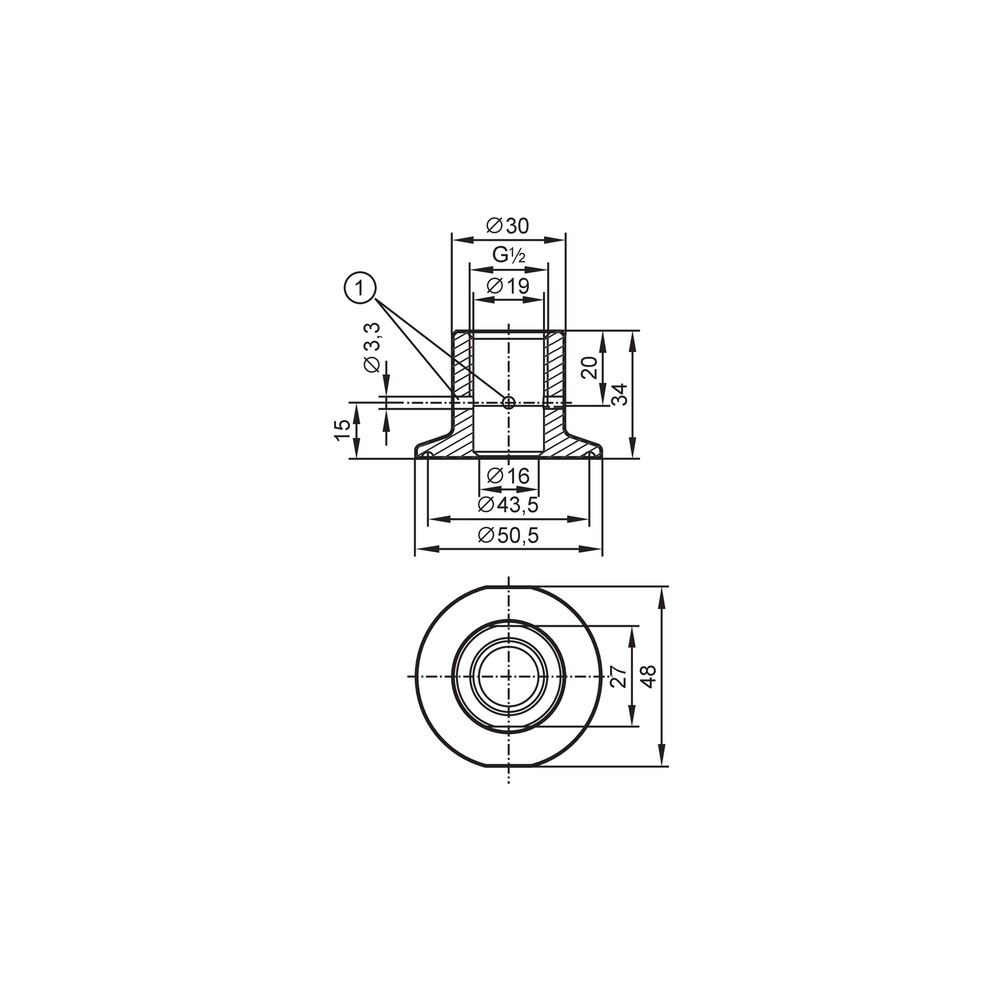

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não acopla ao adaptador.	A conexão do sensor pode não ser G 1/2 cone de vedação ou pode haver divergência dimensional.	Confira a conexão indicada na identificação do sensor e compare com o desenho dimensional do E43311 antes de aplicar força.
O Clamp não fecha ou não assenta corretamente.	O tamanho ou a série do Clamp pode não corresponder às dimensões declaradas para o adaptador.	Identifique o padrão e o tamanho da conexão e compare com as compatibilidades de DIN 32676 e ISO 2852 informadas na ficha.
Há vazamento após a montagem.	Possível desalinhamento, assentamento inadequado ou incompatibilidade entre as interfaces e os componentes de vedação usados.	Despressurize a instalação conforme o procedimento da planta e inspecione o alinhamento, o assentamento e a correspondência das conexões.
A montagem apresenta condição de pressão acima do limite especificado.	A pressão do processo pode exceder a resistência declarada de 25 bar.	Confira a pressão de operação do sistema e compare com o limite do produto antes de retomar o uso.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43311 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43311 e com quais conexões ele trabalha?

É um adaptador de processo Tri-Clamp com conexão do sensor G 1/2 cone de vedação e conexão de processo Clamp DN25–DN40. A ficha também declara compatibilidade dimensional com tamanhos específicos de DIN 32676 e ISO 2852.

O produto acompanha o sensor ou outros componentes?

A ficha informa fornecimento de 1 peça do adaptador. Não declara inclusão de sensor, abraçadeira ou componentes de vedação.

Ele serve para um sensor com conexão diferente de G 1/2 cone de vedação?

A conexão do sensor especificada para o E43311 é G 1/2 cone de vedação. Para outra interface, confirme a compatibilidade dimensional com o fabricante antes da seleção.

Posso usar este adaptador com Clamp fora de DN25–DN40?

A conexão de processo declarada é Clamp DN25–DN40 (1–1,5 polegadas), com os tamanhos específicos listados para DIN 32676 e ISO 2852. A ficha não confirma tamanhos fora dessa faixa.

O que verificar se o adaptador apresentar vazamento depois da montagem?

Verifique se as conexões correspondem às interfaces especificadas e se o conjunto está alinhado e assentado corretamente. Faça a inspeção com o sistema despressurizado, seguindo o procedimento de segurança da instalação.

O que fazer se o Clamp não encaixar no adaptador?

Confira o padrão e o tamanho do Clamp com as dimensões declaradas para DIN 32676 e ISO 2852. Não force a montagem se houver divergência.

Como decidir entre o E43311 e outro adaptador de processo?

Escolha o E43311 quando forem necessários G 1/2 cone de vedação no lado do sensor e Clamp DN25–DN40 no lado do processo. Se qualquer interface ou a pressão máxima prevista não corresponder à ficha, procure uma configuração cuja especificação cubra esses requisitos.

Este produto é um kit de montagem?

A ficha declara uma peça por embalagem e não informa um kit nem acessórios incluídos. Verifique separadamente os componentes requeridos pela sua instalação.

Quais cuidados devo ter na instalação?

Confirme as duas interfaces, alinhe as conexões e siga o procedimento de montagem da planta. A ficha não informa torque nem ferramenta específica; consulte o datasheet ou o fabricante para esses dados.

Qual é a pressão máxima informada para o E43311?

A resistência à pressão declarada é 25 bar (2,5 MPa), também indicada como MAWP de 25 bar para aplicações segundo CRN. Não opere acima desse limite.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Tipo de conexão de processo Clamp usado neste adaptador no lado da instalação. (Ref.: conexão de processo Clamp DN25–DN40)

G 1/2 cone de vedação

Interface mecânica especificada para a conexão do sensor. (Ref.: conexão do sensor)

DIN 32676

Norma de referência para dimensões de conexão Clamp; a ficha discrimina tamanhos das séries A, B e C. (Ref.: adequação DIN 32676)

Parâmetro de rugosidade média aritmética da superfície, informado como inferior a 0,4 µm. (Ref.: características da superfície)

MAWP

Pressão máxima de trabalho indicada para aplicações segundo CRN. (Ref.: MAWP de 25 bar)
