Adaptador de Soldagem IFM E43310

Pré-visualizar: E43310 IFM - Adaptador de Soldagem ifm para Sensores de Processo DN25 G 1/2 Aço Inox 316L

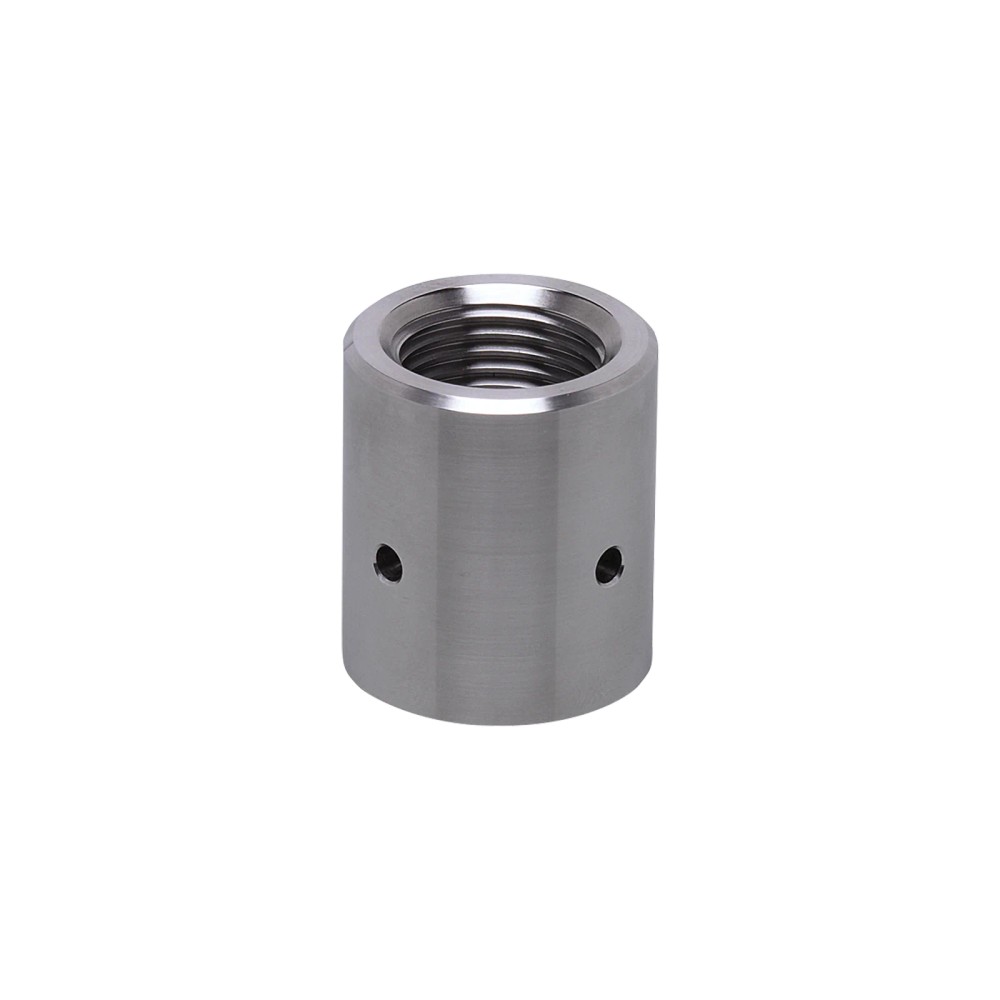

E43310 IFM - Adaptador de Soldagem ifm para Sensores de Processo DN25 G 1/2 Aço Inox 316L

Imagem meramente ilustrativa

R$ 481,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43310
EAN: 4021179248822
NCM do produto: 90269090

Destaques do Produto Tubulação DN25 (29 ×...mais

Fechar menu

Saiba mais sobre: "E43310 IFM - Adaptador de Soldagem ifm para Sensores de Processo DN25 G 1/2 Aço Inox 316L"

Destaques do Produto

Tubulação

DN25 (29 × 1,5), DIN 11866, Série A

Conexão do sensor

G 1/2 com cone de vedação

Material em contato com o fluido

Aço inoxidável 1.4435 / 316L

Pressão especificada

Até 50 bar na conexão sensor–adaptador

Superfície

Ra < 0,4 µm; Rz = 4 µm

Modelo

Para tubos, com porta de escape

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43310 IFM — Adaptador de soldagem para sensores de processo, DN25, conexão G 1/2, aço inoxidável 316L

O ifm E43310 é um adaptador de soldagem para montagem de sensores de processo em tubulação DN25. Possui conexão de sensor G 1/2 com cone de vedação e conexão de processo DN25 (29 × 1,5), conforme DIN 11866, Série A. É especificado para pressão de até 50 bar na conexão entre sensor e adaptador e tem superfícies em contato com o fluido em aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de soldagem para sensores de processo
Modelo	Para tubos, com porta de escape
Conexão do sensor	G 1/2, cone de vedação
Conexão de processo	DN25 (29 × 1,5), DIN 11866, Série A
Material em contato com o fluido	1.4435 (aço inoxidável 316L)
Resistência à pressão	50 bar / 5 MPa, para a conexão sensor–adaptador
Rugosidade da superfície	Ra < 0,4 µm; Rz = 4 µm
Certificações e aprovações informadas	EC 1935/2004, FDA, FCM CN, FCM JP, 3-A, ADI-FREE e EHEDG
Peso	160 g
Quantidade na embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão G 1/2 de cone de vedação em tubulação DN25 (29 × 1,5), Série A da DIN 11866.
Aplicações em que os requisitos de material, acabamento superficial e aprovações informados para o adaptador sejam compatíveis com o fluido e o processo.
Instalações que atendam ao limite de pressão especificado para a conexão entre sensor e adaptador.

⚠ Considere outro se precisa de:

Não selecione para tubulação com dimensão ou padrão de conexão diferente de DN25 (29 × 1,5), DIN 11866, Série A, sem confirmação de compatibilidade dimensional.
Não utilize a especificação de 50 bar como limite geral da instalação: ela se aplica à conexão sensor–adaptador. A ficha não informa um limite de pressão independente para todo o conjunto ou para a tubulação.
Não presuma compatibilidade com qualquer fluido apenas pelo material ou pelas certificações; a compatibilidade entre o fluido e os materiais do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensores de processo em tubulação DN25 (29 × 1,5), DIN 11866, Série A, usando a conexão G 1/2 com cone de vedação.
Em processos cujo fluido entre em contato com o adaptador, verificar a compatibilidade química com o aço inoxidável 1.4435 / 316L antes da instalação; essa validação é necessária para cada aplicação.
Para operação pressurizada, considerar o limite de 50 bar informado apenas para a conexão sensor–adaptador e confirmar separadamente os limites de pressão dos demais componentes e do sistema.
As certificações listadas podem ser consideradas na avaliação do projeto, mas não substituem a verificação das condições específicas do fluido, da instalação e dos requisitos regulatórios aplicáveis.

COMO ESCOLHER

Antes de comprar o E43310 IFM — Adaptador de soldagem para sensores de processo, DN25, conexão G 1/2, aço inoxidável 316L, verifique estes pontos:

Escolha o E43310 quando

O sensor tiver conexão G 1/2 com cone de vedação e a tubulação for DN25 (29 × 1,5), DIN 11866, Série A. Confirme também que a pressão na conexão sensor–adaptador não exceda 50 bar e que o material seja compatível com o fluido.

Busque confirmação ou outra configuração quando

A tubulação, a conexão do sensor ou o padrão dimensional forem diferentes dos especificados. A ficha não identifica adaptadores alternativos nem permite concluir compatibilidade por semelhança de rosca; valide a interface no desenho dimensional ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de soldagem para sensores de processo	Componente mecânico para montagem de sensores de processo.
Modelo	Para tubos, com porta de escape	Descrição do modelo informada no cadastro técnico.
Aplicação	Sensores de processo	Aplicação declarada no anúncio.
SKU / Part number	E43310	Código de identificação do produto.
GTIN	4021179248822	Identificador comercial informado na ficha.

Conexões e montagem
Conexão do sensor	G 1/2, cone de vedação	Interface mecânica entre o sensor e o adaptador.
Conexão de processo	Adaptador para soldagem DN25 (29 × 1,5), DIN 11866, Série A	Dimensão e referência normativa da conexão ao tubo.
Especificação de montagem	Adaptador para soldagem DN25	Método e dimensão de montagem declarados no anúncio.
Porta de escape	Presente	Característica indicada na descrição do modelo; a ficha não detalha condições de utilização.

Materiais e superfície
Material em contato com o fluido	1.4435 (aço inoxidável 316L)	Material informado para as partes em contato com o fluido; verifique a compatibilidade com cada aplicação.
Rugosidade da superfície	Ra < 0,4 µm; Rz = 4 µm	Parâmetros de acabamento superficial informados para o produto.

Pressão
Resistência à pressão	50 bar / 5 MPa	Valor especificado para a conexão entre sensor e adaptador, não para todo o sistema.
Classificação conforme DESP	Depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha informa que uma possível classificação segundo a Diretiva de Equipamentos sob Pressão depende da aplicação.

Certificações e conformidade
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; EHEDG	Certificações e aprovações listadas na ficha do produto.

Dados físicos e embalagem
Peso	160 g	Massa informada no cadastro do produto.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.

Segurança e seleção de materiais
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança fornecida na ficha; considere fluido e substâncias do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E43310 é um adaptador mecânico de soldagem e a ficha não especifica conexão elétrica.

Processo Conexão de processo para soldagem em tubo DN25 (29 × 1,5), DIN 11866, Série A; conexão do sensor G 1/2 com cone de vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/2 de cone de vedação em tubo DN25 (29 × 1,5), DIN 11866, Série A	✓	As conexões do sensor e de processo correspondem às interfaces especificadas para o E43310.
Aplicação com pressão de até 50 bar na conexão entre sensor e adaptador	✓	A ficha especifica resistência à pressão de 50 bar para essa conexão; a pressão admissível do restante do sistema deve ser verificada separadamente.
Tubo com dimensão ou padrão diferente de DN25 (29 × 1,5), DIN 11866, Série A	✗	A interface de processo informada é específica para essa dimensão e esse padrão; não há evidência de compatibilidade com outras configurações.
Fluido cuja compatibilidade com os materiais do adaptador ainda não foi verificada	✗	A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto para todas as aplicações.

INSTALAÇÃO

Como instalar o E43310 IFM — Adaptador de soldagem para sensores de processo, DN25, conexão G 1/2, aço inoxidável 316L

Confirme que o tubo corresponde a DN25 (29 × 1,5), DIN 11866, Série A, e que o sensor possui conexão G 1/2 com cone de vedação.
Consulte o desenho dimensional e o datasheet para verificar as dimensões e a orientação de montagem antes de preparar o tubo.
Verifique a compatibilidade do fluido com os materiais do adaptador e os requisitos de pressão da aplicação.
Prepare o local de montagem e solde o adaptador ao tubo conforme o procedimento de soldagem qualificado para a instalação; a ficha não especifica parâmetros de soldagem.
Monte o sensor na conexão G 1/2 com cone de vedação, observando as instruções aplicáveis do sensor e do fabricante.
Após a montagem, inspecione a junta soldada e a conexão do sensor e valide a estanqueidade e as condições de operação conforme os procedimentos da instalação.

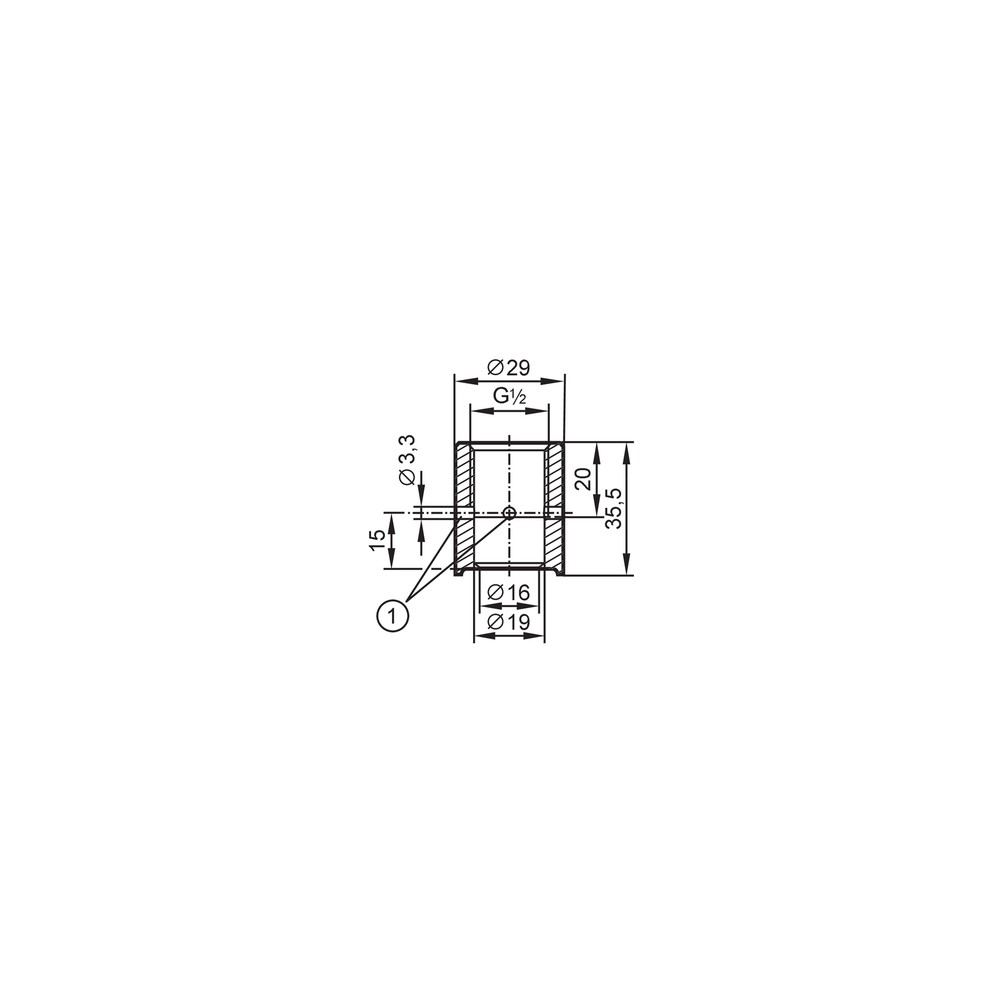

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não encaixa no tubo previsto.	Dimensão ou padrão da tubulação diferente de DN25 (29 × 1,5), DIN 11866, Série A.	Confira a identificação e as dimensões do tubo e compare com o desenho dimensional do E43310.
O sensor não assenta corretamente na conexão.	Conexão do sensor incompatível com G 1/2 com cone de vedação ou montagem desalinhada.	Verifique o tipo de conexão do sensor e confira o assentamento conforme as instruções do sensor e o desenho do adaptador.
Há vazamento na interface entre sensor e adaptador.	Assentamento inadequado da conexão com cone de vedação, dano na interface ou pressão acima do limite especificado para essa conexão.	Inspecione a interface, confirme o tipo de conexão e verifique a pressão aplicada; a ficha especifica 50 bar para a conexão sensor–adaptador.
Há vazamento na região soldada após a instalação.	Possível falha na junta soldada ou execução fora do procedimento de soldagem da instalação.	Inspecione a junta e execute o ensaio de estanqueidade previsto no procedimento qualificado da instalação; o datasheet não fornece parâmetros de soldagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43310 — PT-BR (Datasheet) Desenho em escala E43310 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E43310 e para que tipo de sensor ele serve?

É um adaptador de soldagem para sensores de processo. A conexão do sensor é G 1/2 com cone de vedação.

Qual tubo aceita e o que vem na embalagem?

A conexão de processo é para tubo DN25 (29 × 1,5), DIN 11866, Série A. A ficha informa embalagem com uma peça.

Posso usar este adaptador em uma tubulação de outro diâmetro ou padrão?

A ficha especifica DN25 (29 × 1,5), DIN 11866, Série A. Para outras dimensões ou padrões, confirme a compatibilidade no desenho dimensional ou com o fabricante.

O E43310 serve para qualquer tipo de fluido?

A ficha não declara compatibilidade universal com fluidos. A compatibilidade entre o fluido e os materiais do produto deve ser verificada em cada aplicação.

O adaptador é uma peça elétrica ou tem protocolo de comunicação?

Não. É um componente mecânico de soldagem, e a ficha não especifica conexão elétrica ou protocolo de comunicação.

O que verificar se o sensor não rosqueia ou não assenta no adaptador?

Confirme se o sensor possui conexão G 1/2 com cone de vedação e se a interface está alinhada e sem danos. Consulte também as instruções do sensor.

O que pode causar vazamento depois da instalação?

Na conexão do sensor, verifique o assentamento do cone e a pressão aplicada, cujo limite informado é 50 bar para a interface sensor–adaptador. Na região do tubo, inspecione a junta soldada conforme o procedimento da instalação.

Devo comprar este adaptador ou procurar outra versão?

Escolha o E43310 quando a conexão do sensor for G 1/2 com cone de vedação e o tubo atender a DN25 (29 × 1,5), DIN 11866, Série A. Para interfaces diferentes, valide outra configuração com o fabricante.

O produto acompanha sensor ou outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Não há indicação de que o sensor faça parte do fornecimento.

Que cuidados tomar durante a instalação?

Confira as interfaces e o desenho dimensional antes de soldar, siga o procedimento de soldagem qualificado da instalação e verifique a compatibilidade do fluido e a estanqueidade após a montagem. A ficha não informa parâmetros específicos de soldagem.

GLOSSÁRIO TÉCNICO

DN25

Designação dimensional da conexão de processo do adaptador, informada como 29 × 1,5 conforme DIN 11866, Série A. (Ref.: conexão de processo)

Cone de vedação

Geometria da conexão do sensor indicada para a interface G 1/2 do adaptador. (Ref.: conexão do sensor)

316L / 1.4435

Identificação do aço inoxidável informado para as superfícies em contato com o fluido. (Ref.: material em contato com o fluido)

Parâmetro de rugosidade superficial cuja especificação para o produto é inferior a 0,4 µm. (Ref.: rugosidade da superfície)

DESP

Diretiva de Equipamentos sob Pressão; a ficha informa que uma possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador. (Ref.: classificação conforme DESP)
