Adaptador Varivent IFM E43307

Pré-visualizar: E43307 IFM - Adaptador Varivent Conexão sensores G 1/2, Inox 316L, DN40-150

E43307 IFM - Adaptador Varivent Conexão sensores G 1/2, Inox 316L, DN40-150

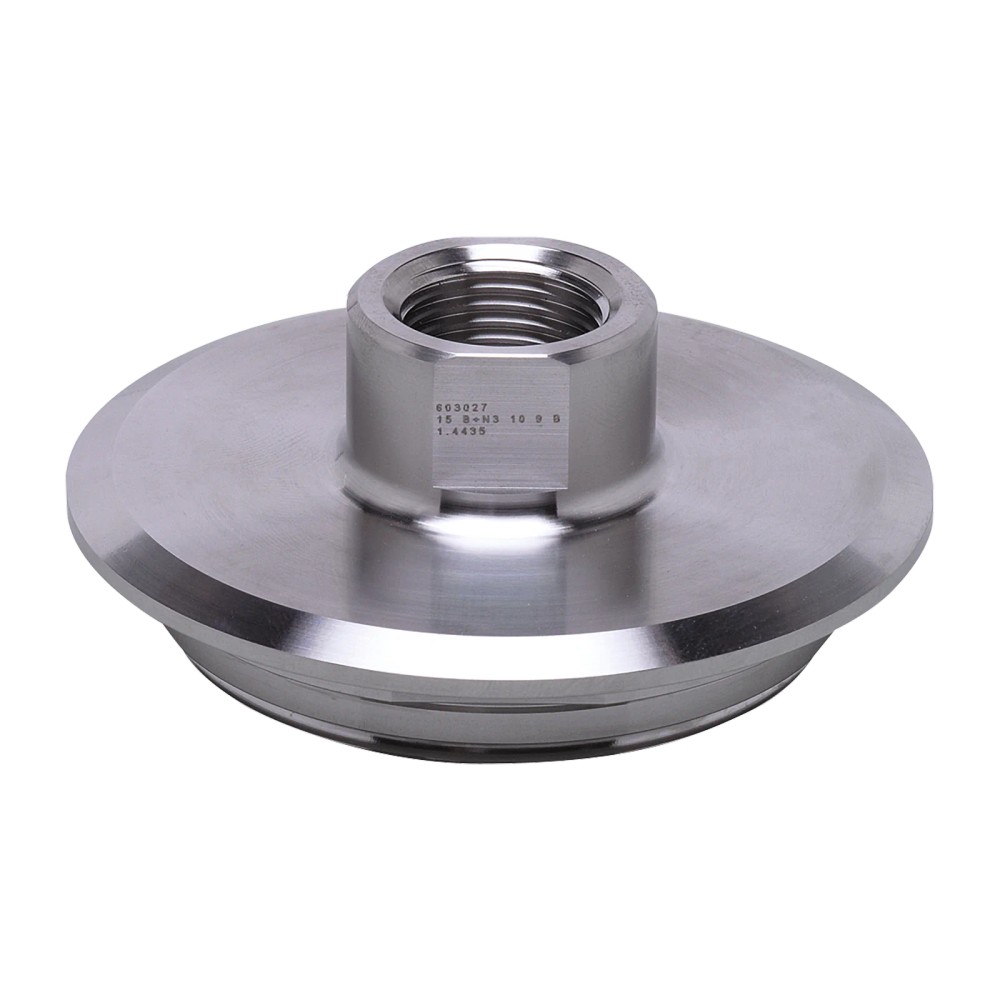

Imagem meramente ilustrativa

R$ 1.272,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43307
EAN: 4021179248792
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E43307 IFM - Adaptador Varivent Conexão sensores G 1/2, Inox 316L, DN40-150"

Destaques do Produto

Conexão do sensor

G 1/2, cone de vedação

Padrão de processo

Varivent Form N

Faixa de diâmetros nominais

DN40 a DN150

Material

Aço inoxidável 1.4435 / 316L

Pressão especificada

Até 25 bar

Superfície

Ra < 0,4 µm / Rz 4 µm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo Varivent IFM E43307, conexão do sensor G 1/2 com cone de vedação, aço inoxidável 316L, DN40–DN150

O IFM E43307 é um adaptador de processo para conectar sensores com conexão G 1/2 de cone de vedação a uma conexão Varivent Form N. É especificado para conexões Varivent DN40 a DN150, com diâmetro de 68 mm. Seu corpo é de aço inoxidável 1.4435 (316L), com superfície Ra < 0,4 µm / Rz 4 µm e resistência à pressão de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E43307
Tipo	Adaptador de processo Varivent
Conexão do sensor	G 1/2, cone de vedação
Conexão de processo	Varivent Form N, DN40...DN150 (1,5...6")
Diâmetro	68 mm
Material	1.4435 (aço inoxidável 316L)
Resistência à pressão	25 bar / 2,5 MPa
Acabamento superficial	Ra < 0,4 µm / Rz 4 µm
Classe de higiene DIN 11866	H4
Peso e embalagem	596 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor com conexão G 1/2 de cone de vedação em uma conexão de processo Varivent Form N compatível, entre DN40 e DN150.
Aplicações em que sejam requeridos o material 1.4435 (316L), a superfície Ra < 0,4 µm / Rz 4 µm e a classe de higiene DIN 11866 H4, conforme os requisitos do processo.
Instalações cuja pressão de operação esteja dentro do limite especificado de 25 bar.

⚠ Considere outro se precisa de:

Não selecione para conectar sensores com uma conexão diferente de G 1/2 com cone de vedação sem confirmar a compatibilidade dimensional com o fabricante.
Não selecione para uma conexão de processo diferente de Varivent Form N ou fora da faixa indicada DN40–DN150 sem validação técnica.
Não opere acima da resistência à pressão especificada de 25 bar.

APLICAÇÕES E USO

Uso comprovado pela especificação: adaptação mecânica entre um sensor com conexão G 1/2 de cone de vedação e uma conexão de processo Varivent Form N DN40–DN150.
Em processos que exigem as características de material e superfície declaradas, observando a pressão máxima especificada de 25 bar e os requisitos aplicáveis de higiene e conformidade.
Possibilidade de uso em instalações higiênicas é indicada pelas declarações Hygienic Cleanable, classe H4 e certificações listadas; a adequação final depende dos requisitos e das condições específicas do processo.

COMO ESCOLHER

Antes de comprar o Adaptador de processo Varivent IFM E43307, conexão do sensor G 1/2 com cone de vedação, aço inoxidável 316L, DN40–DN150, verifique estes pontos:

Escolha o E43307 quando

O sensor tiver conexão G 1/2 com cone de vedação e o ponto de montagem utilizar Varivent Form N, DN40 a DN150, com diâmetro indicado de 68 mm. Confirme também que pressão, acabamento, material e requisitos de higiene do processo correspondem às especificações do adaptador.

Avalie outra configuração quando

A conexão do sensor não for G 1/2 com cone de vedação, o padrão de processo não for Varivent Form N, o diâmetro nominal estiver fora de DN40–DN150 ou a pressão necessária ultrapassar 25 bar. A ficha não identifica modelos alternativos; consulte a IFM para selecionar outra configuração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Tipo de produto	Adaptador de processo	Componente mecânico para conexão de sensor ao processo.
Modelo	Varivent	Modelo indicado para o adaptador.
SKU / Part Number	E43307	Código para identificação e seleção do produto.
GTIN	4021179248792	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	596 g	Massa informada para o produto.
Categoria	Acessórios / adaptadores de processo	Classificação do produto no catálogo.

Conexões mecânicas
Conexão do sensor	G 1/2, cone de vedação	Interface mecânica especificada no lado do sensor.
Conexão de processo	Varivent Form N, DN40...DN150 (1,5...6"), Ø 68 mm	Padrão e dimensões nominais indicados para o lado do processo.

Materiais e superfície
Material	1.4435 (aço inoxidável 316L)	Material especificado para o adaptador.
Características da superfície	Ra < 0,4 µm / Rz 4 µm	Valores de rugosidade superficial informados na ficha.

Limites de pressão
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado para o adaptador; não exceder esse valor.

Higiene, conformidade e aprovações
Classe de higiene DIN 11866	H4	Classificação de higiene indicada na ficha.
Aprovações e certificados	ADI-FREE; EC 1935/2004; FCM CN; FCM JP; FDA; Hygienic Cleanable	Declarações e conformidades listadas para o produto; verifique os requisitos específicos da aplicação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E43307 é um adaptador mecânico de processo; não há conexão elétrica especificada.

Processo Lado do sensor: G 1/2 com cone de vedação. Lado do processo: Varivent Form N, DN40...DN150 (1,5...6"), Ø 68 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/2 de cone de vedação instalado em uma conexão Varivent Form N dentro de DN40 a DN150.	✓	As conexões do sensor e de processo correspondem às especificações informadas para o E43307.
Instalação que exige pressão de operação de até 25 bar.	✓	A resistência à pressão especificada para o adaptador é 25 bar; confirme as condições reais do conjunto e do processo.
Sensor com conexão diferente de G 1/2 com cone de vedação.	✗	A conexão especificada no lado do sensor é G 1/2 com cone de vedação; outra conexão não está indicada como compatível.
Ponto de processo diferente de Varivent Form N ou fora de DN40 a DN150.	✗	A ficha especifica Varivent Form N na faixa DN40...DN150; não informa compatibilidade com outros padrões ou dimensões.
Aplicação com pressão superior a 25 bar.	✗	A pressão excede a resistência à pressão especificada de 25 bar.

INSTALAÇÃO

Como instalar o Adaptador de processo Varivent IFM E43307, conexão do sensor G 1/2 com cone de vedação, aço inoxidável 316L, DN40–DN150

Confirme no desenho dimensional se a conexão do processo é Varivent Form N e está na faixa DN40–DN150.
Verifique que a conexão do sensor é G 1/2 com cone de vedação e corresponde à interface do adaptador.
Confira a pressão prevista para a instalação; não exceda 25 bar.
Inspecione as superfícies de conexão e os componentes antes da montagem; mantenha-os limpos e sem danos visíveis.
Monte o adaptador e o sensor de acordo com as instruções aplicáveis do fabricante do sensor e do conjunto Varivent; a ficha fornecida não especifica torque de aperto.
Após a montagem, verifique a vedação e a instalação conforme o procedimento da planta, respeitando os limites do sistema.

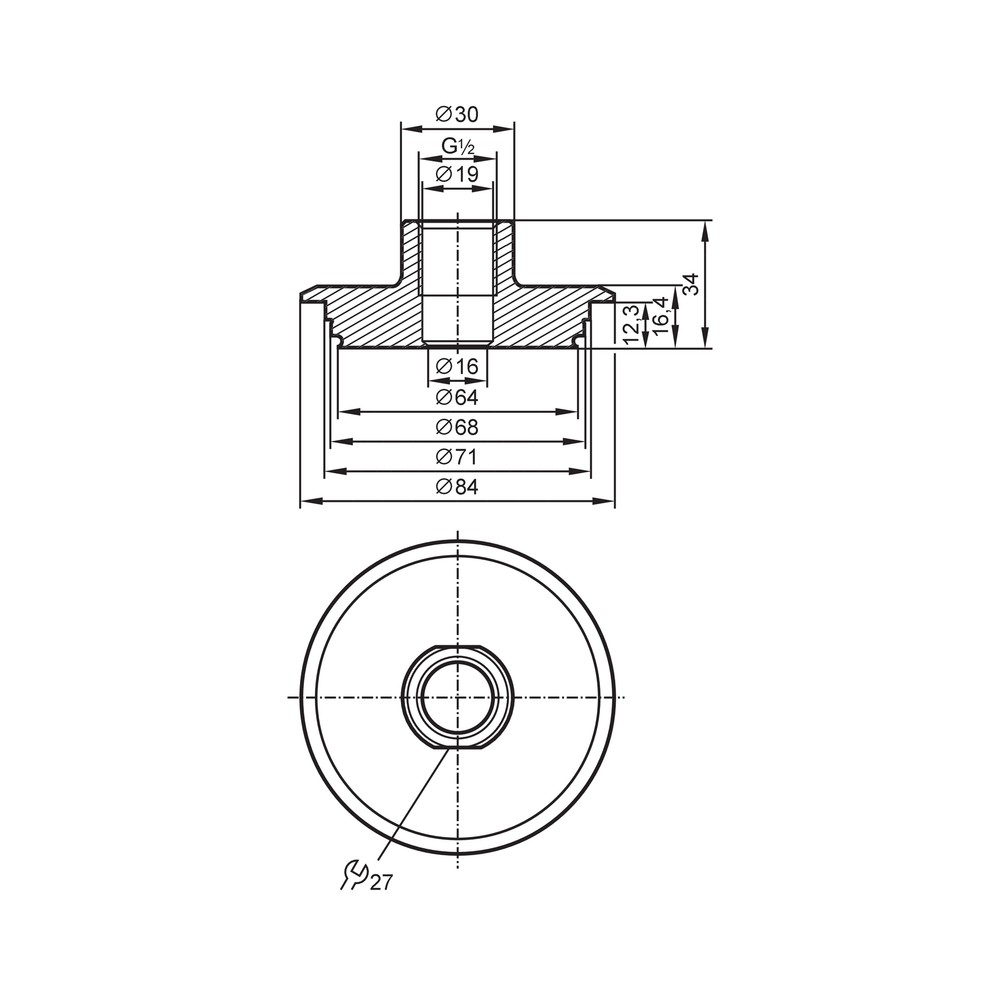

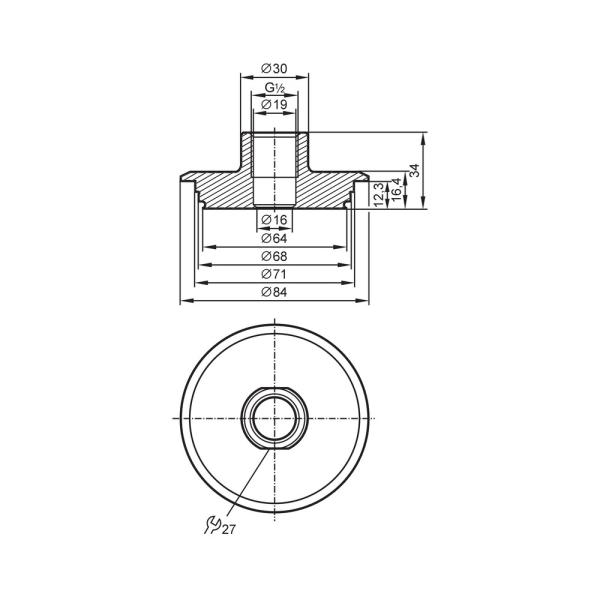

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface do sensor.	Conexão G 1/2 com cone de vedação incompatível, mal assentada ou com superfície de vedação danificada ou contaminada.	Desmonte conforme o procedimento da instalação e confira tipo de conexão, assentamento e estado das superfícies; compare a interface com a especificação do sensor.
O adaptador não se encaixa na conexão de processo.	Padrão de conexão ou dimensão nominal diferente de Varivent Form N DN40–DN150.	Confira a identificação do padrão e o DN do ponto de montagem e compare com o desenho dimensional do E43307.
Vazamento ou falha após pressurização.	Pressão acima do limite especificado ou problema de montagem/vedação no conjunto.	Compare a pressão de operação com o limite de 25 bar e inspecione as conexões e a vedação, seguindo os procedimentos da planta.
Dúvida sobre adequação higiênica do conjunto montado.	Requisitos do processo ou da instalação podem não corresponder às declarações do adaptador, ou outros componentes do conjunto podem limitar a conformidade.	Confira as exigências da aplicação e valide a documentação do adaptador e dos demais componentes; não presuma que a certificação do adaptador qualifica todo o conjunto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E43307 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43307 e com que tipo de sensor ele é usado?

É um adaptador de processo Varivent para sensores com conexão G 1/2 de cone de vedação. A conexão do processo especificada é Varivent Form N, DN40–DN150.

O que acompanha a compra?

A ficha informa embalagem com 1 peça. Não há acessórios adicionais listados.

Ele serve em qualquer conexão Varivent?

A ficha especifica Varivent Form N, DN40–DN150, com Ø 68 mm. Não declara compatibilidade com outros formatos Varivent ou dimensões fora dessa faixa.

Posso usar o E43307 acima de 25 bar?

Não: a resistência à pressão indicada é 25 bar (2,5 MPa). Para pressões superiores, a ficha não confirma adequação.

O adaptador serve para um sensor com outra rosca ou tipo de vedação?

A conexão informada para o sensor é G 1/2 com cone de vedação. Para outra interface, confirme a compatibilidade com o fabricante antes da seleção.

O que verificar se houver vazamento na conexão do sensor?

Confira se o sensor usa G 1/2 com cone de vedação e se as superfícies estão limpas, assentadas e sem danos. Verifique também a montagem conforme as instruções aplicáveis do fabricante.

O que conferir se o adaptador não encaixar no ponto de processo?

Verifique se o ponto é Varivent Form N e confirme o DN, que deve estar entre DN40 e DN150. Compare as dimensões com o desenho dimensional.

Devo comprar o adaptador ou um kit completo?

O anúncio identifica o E43307 como adaptador e informa embalagem com 1 peça; não especifica um kit. Se precisar de outros componentes, confirme separadamente quais são necessários para o conjunto.

Como decidir entre o E43307 e outra configuração?

Selecione o E43307 quando as interfaces forem G 1/2 com cone de vedação e Varivent Form N DN40–DN150, e a pressão não exceder 25 bar. Para outras conexões ou condições, consulte a IFM, pois a ficha não apresenta modelos alternativos.

Que cuidados devo ter na instalação?

Confirme as interfaces e dimensões no desenho, mantenha as superfícies de conexão limpas e siga as instruções do fabricante do sensor e do conjunto Varivent. A ficha não informa torque de aperto.

GLOSSÁRIO TÉCNICO

Varivent Form N

Formato da conexão de processo especificado para este adaptador, na faixa DN40–DN150. (Ref.: Conexão de processo)

G 1/2 com cone de vedação

Tipo de conexão mecânica indicada no lado do sensor. (Ref.: Conexão do sensor)

Designação do diâmetro nominal da conexão de processo; para este produto, a faixa informada é DN40–DN150. (Ref.: Conexão de processo)

Parâmetro de rugosidade média aritmética da superfície; o valor informado é inferior a 0,4 µm. (Ref.: Características da superfície)

ADI-FREE

Declaração listada entre as aprovações e certificados do produto; consulte a documentação do fabricante para os critérios aplicáveis. (Ref.: Aprovações e certificados)
