Adaptador Rosqueável IFM E43302

Pré-visualizar: E43302 IFM - Adaptador Rosqueável IFM para Sensores de Processo G1/2-G3/4 Aço Inox 316L

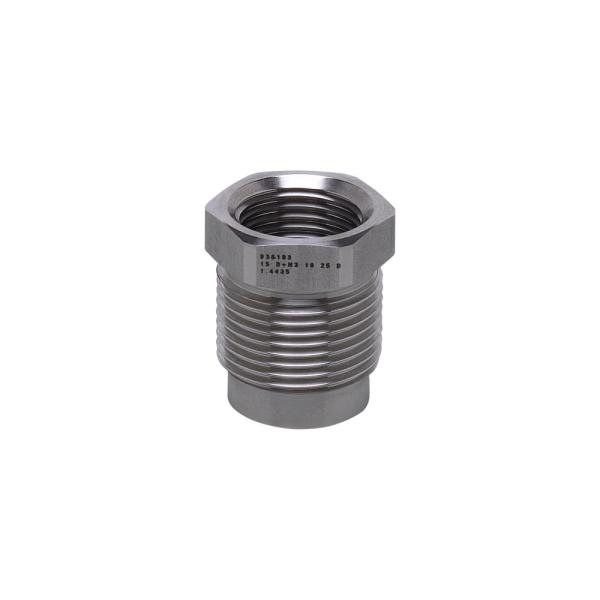

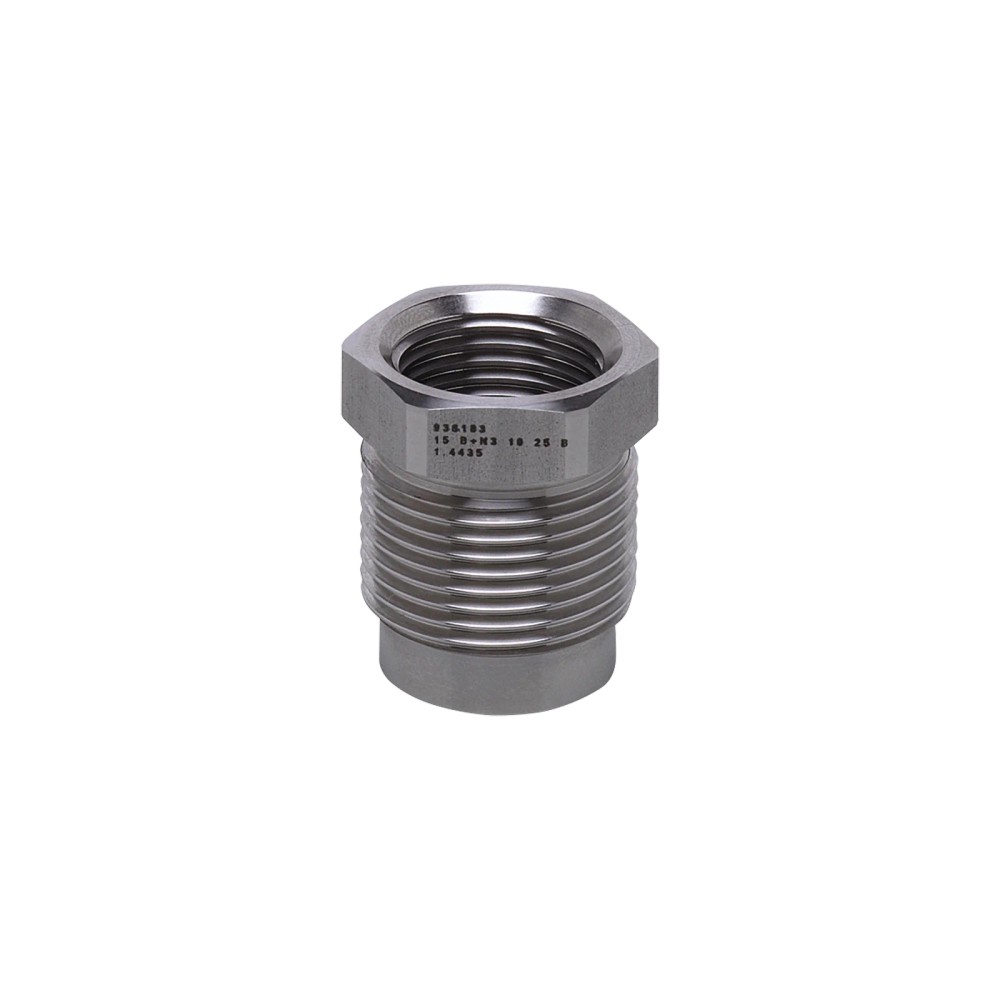

E43302 IFM - Adaptador Rosqueável IFM para Sensores de Processo G1/2-G3/4 Aço Inox 316L

Imagem meramente ilustrativa

R$ 444,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43302
EAN: 4021179248747
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E43302 IFM - Adaptador Rosqueável IFM para Sensores de Processo G1/2-G3/4 Aço Inox 316L"

Destaques do Produto

Conexão do sensor

G 1/2 com cone de vedação

Conexão de processo

G 3/4

Material

Aço inoxidável 1.4435 / 316L

Superfície

Ra < 0,4 µm / Rz 4 µm

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43302 IFM — Adaptador rosqueável para sensores de processo G 1/2–G 3/4 em aço inoxidável 316L

O IFM E43302 é um adaptador rosqueável para sensores de processo, destinado a conectar um sensor com rosca G 1/2 e cone de vedação a uma conexão de processo G 3/4. É fabricado em aço inoxidável 1.4435/316L e possui superfície com Ra < 0,4 µm e Rz 4 µm. Conta com conformidades EC 1935/2004, FDA, FCM CN, FCM JP e ADI-FREE. A compatibilidade do material com o fluido deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável para sensores de processo
Modelo	ADAPT G1/2-G3/4
Conexão do sensor	G 1/2 com cone de vedação
Conexão de processo	G 3/4
Material	Aço inoxidável 1.4435 / 316L
Rugosidade da superfície	Ra < 0,4 µm; Rz 4 µm
Conformidades	EC 1935/2004, FDA, FCM CN, FCM JP, ADI-FREE
Peso	118,7 g
Conteúdo da embalagem	1 peça
SKU / GTIN	E43302 / 4021179248747

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão G 1/2 e cone de vedação em uma conexão de processo G 3/4, desde que as conexões e a aplicação sejam compatíveis.
Aplicações em que o material 1.4435/316L e as características de superfície informadas atendam aos requisitos do processo.

⚠ Considere outro se precisa de:

Não selecione para sensor ou processo com conexão diferente de G 1/2 com cone de vedação ou G 3/4, respectivamente, sem confirmar a compatibilidade por documentação do fabricante.
Não utilize sem verificar a compatibilidade entre o fluido e o material do produto; a ficha exige essa verificação em todas as aplicações.

APLICAÇÕES E USO

Aplicação indicada pela ficha: adaptação mecânica entre um sensor de processo com conexão G 1/2 e cone de vedação e um ponto de processo com conexão G 3/4.
Possibilidade de uso em processos que exijam o material 1.4435/316L e as características de superfície especificadas, desde que os requisitos do fluido e da instalação sejam confirmados. Essa possibilidade depende da aplicação e não constitui uma indicação para um fluido específico.
Antes da instalação, verificar a compatibilidade química com o fluido e determinar se o produto atende às condições e aos requisitos da aplicação. A ficha não informa pressão, temperatura ou classificação DESP fixa.

COMO ESCOLHER

Antes de comprar o E43302 IFM — Adaptador rosqueável para sensores de processo G 1/2–G 3/4 em aço inoxidável 316L, verifique estes pontos:

Escolha o E43302 quando

O sensor tiver conexão G 1/2 com cone de vedação e o ponto de processo tiver conexão G 3/4, e o material e a superfície especificados forem adequados ao fluido e às condições da aplicação.

Busque outra configuração quando

As conexões exigidas não corresponderem a G 1/2 com cone de vedação no lado do sensor e G 3/4 no lado do processo. A ficha disponível não identifica outras versões; confirme a alternativa apropriada com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Adaptador rosqueável para sensores de processo	Classificação do produto informada na ficha.
Modelo	ADAPT G1/2-G3/4	Designação do modelo.
Marca	IFM	Fabricante informado no anúncio.
SKU / Part number	E43302	Código de identificação do produto.
GTIN	4021179248747	Código comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada para a embalagem.
Peso	118,7 g	Massa informada para o produto.

Conexões mecânicas
Conexão do sensor	G 1/2 com cone de vedação	Interface mecânica destinada ao lado do sensor.
Conexão de processo	G 3/4	Rosca de conexão destinada ao lado do processo.

Materiais e superfície
Material	Aço inoxidável 1.4435 / 316L	Material especificado para o adaptador; a compatibilidade com o fluido deve ser verificada em cada aplicação.
Rugosidade Ra	< 0,4 µm	Característica de superfície informada na ficha.
Rugosidade Rz	4 µm	Característica de superfície informada na ficha.

Conformidades
Aprovações e conformidades	EC 1935/2004, FDA, FCM CN, FCM JP, ADI-FREE	Conformidades listadas para o produto; verificar os requisitos específicos da aplicação e da instalação.

Segurança e classificação
Compatibilidade química	Verificar a compatibilidade entre fluido e substância do produto em todas as aplicações.	Instrução de segurança fornecida na ficha.
Classificação conforme DESP	Depende da aplicação e deve ser realizada pelo usuário/operador.	A ficha não atribui uma classificação fixa; a avaliação cabe ao usuário ou operador.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E43302 é um adaptador mecânico rosqueável e a ficha não especifica conexão elétrica ou protocolo de comunicação.

Processo Lado do sensor: G 1/2 com cone de vedação. Lado do processo: G 3/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/2 e cone de vedação, instalado em processo com conexão G 3/4	✓	As duas conexões correspondem às especificações informadas para o adaptador.
Sensor com conexão diferente de G 1/2 com cone de vedação	✗	A conexão do sensor não corresponde à especificação do E43302.
Ponto de processo com conexão diferente de G 3/4	✗	A conexão de processo não corresponde à especificação do E43302.
Aplicação em que a compatibilidade do fluido com o material não foi verificada	✗	A instrução de segurança do produto exige verificar a compatibilidade entre fluido e substância do produto em todas as aplicações.
Uso de protocolo ou conexão elétrica	✗	O produto é um adaptador mecânico; a ficha não informa interface de comunicação nem conexão elétrica.

INSTALAÇÃO

Como instalar o E43302 IFM — Adaptador rosqueável para sensores de processo G 1/2–G 3/4 em aço inoxidável 316L

Confirme que a conexão do sensor é G 1/2 com cone de vedação e que a conexão do processo é G 3/4.
Verifique a compatibilidade do material com o fluido e os requisitos aplicáveis ao processo.
Consulte a folha de dados e o desenho em escala para conferir a configuração antes da montagem.
Inspecione as roscas e as superfícies de conexão para confirmar que estão em condição adequada para a instalação.
Monte o adaptador alinhado às conexões correspondentes, sem forçar o encaixe. A ficha não informa torque de aperto; consulte o fabricante para esse parâmetro.
Após a montagem, confira a integridade da conexão e valide o conjunto conforme os procedimentos da instalação.

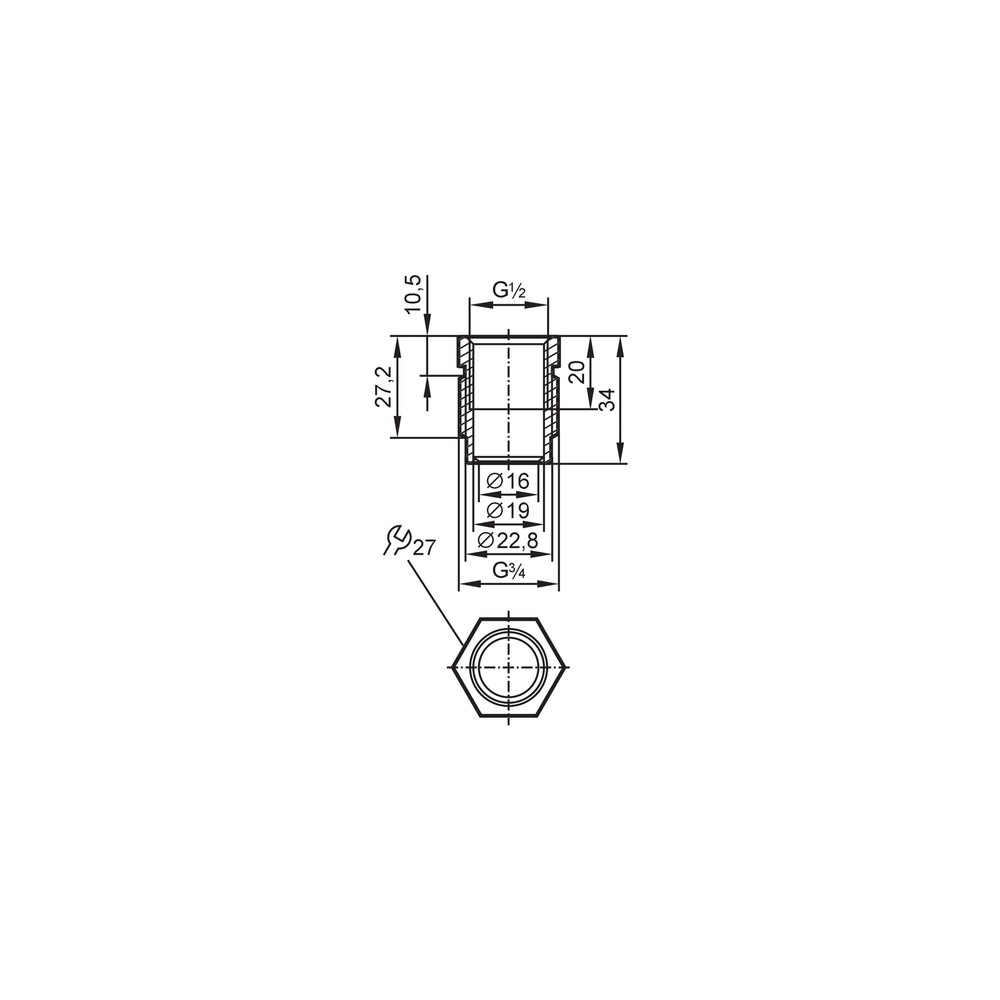

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não acopla ao adaptador.	A conexão do sensor pode não ser G 1/2 com cone de vedação ou pode haver desalinhamento.	Confira a especificação da conexão do sensor e compare com a folha de dados; verifique o alinhamento antes de tentar a montagem.
O adaptador não se conecta ao ponto de processo.	A conexão do ponto pode não corresponder a G 3/4.	Confirme a especificação da conexão de processo no equipamento e compare com a conexão informada para o E43302.
A conexão montada apresenta vazamento.	A conexão pode estar incompatível, desalinhada ou montada sem atender aos requisitos da instalação.	Verifique as duas conexões, o alinhamento e os procedimentos de montagem aplicáveis. A ficha não especifica torque ou método de vedação.
Há dúvida sobre a adequação do adaptador ao fluido do processo.	A compatibilidade química entre o fluido e o material não foi confirmada.	Verifique a compatibilidade do fluido com o aço inoxidável 1.4435/316L para a aplicação específica antes de usar o produto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E43302 (Datasheet) Desenho em escala do E43302 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43302 e para quem ele serve?

É um adaptador rosqueável para sensores de processo, indicado quando é necessário conectar um sensor G 1/2 com cone de vedação a um processo G 3/4. A adequação do material ao fluido precisa ser confirmada para cada aplicação.

O E43302 tem conexão elétrica ou protocolo de comunicação?

Não. É um componente mecânico e a ficha não especifica conexão elétrica nem protocolo de comunicação.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais especificados.

Posso usar o E43302 com uma conexão de sensor diferente de G 1/2 com cone de vedação?

A ficha especifica somente G 1/2 com cone de vedação no lado do sensor. Para outra conexão, confirme uma configuração compatível com o fabricante.

Este adaptador serve para um ponto de processo diferente de G 3/4?

A conexão de processo especificada é G 3/4. A ficha não confirma compatibilidade com outras conexões.

O adaptador não rosqueia no sensor; preciso trocar a peça?

Antes de trocar, confira se o sensor tem conexão G 1/2 com cone de vedação e se está alinhado ao adaptador. Uma conexão diferente não corresponde à especificação informada.

A montagem apresenta vazamento: o que devo verificar antes de substituir o adaptador?

Confira se as conexões do sensor e do processo correspondem às especificadas e se o conjunto foi montado alinhado. A ficha não informa torque ou método de vedação, portanto consulte os procedimentos do fabricante para esses dados.

É melhor comprar o adaptador avulso ou um kit?

O anúncio informa uma peça por embalagem e não especifica um kit. Se a aplicação exigir componentes adicionais, confirme separadamente quais itens são necessários.

Como escolher entre o E43302 e outro adaptador?

Escolha o E43302 quando as conexões forem G 1/2 com cone de vedação no sensor e G 3/4 no processo. Para outras conexões, selecione uma configuração cuja documentação corresponda às interfaces necessárias.

Quais cuidados devo ter na instalação?

Confirme as duas conexões e a compatibilidade do material com o fluido antes da montagem. A ficha não fornece torque de aperto; consulte a documentação ou o fabricante para esse parâmetro.

GLOSSÁRIO TÉCNICO

Cone de vedação

Geometria de conexão indicada para o lado do sensor; deve corresponder à interface do sensor utilizado (Ref.: conexão do sensor G 1/2 com cone de vedação).

Conexão de processo

Interface mecânica usada para conectar o adaptador ao ponto de processo (Ref.: conexão de processo G 3/4).

Aço inoxidável 1.4435 / 316L

Material especificado para o adaptador. A compatibilidade com o fluido deve ser verificada em cada aplicação (Ref.: material).

Parâmetro de rugosidade média da superfície informado na ficha (Ref.: Ra < 0,4 µm).

Parâmetro de rugosidade da superfície informado na ficha (Ref.: Rz 4 µm).
