Adaptador de Soldagem IFM E43301

Pré-visualizar: E43301 IFM - Adaptador de Soldagem IFM Para Sensores de Processo DN25 G1/2 Aço Inox 316L

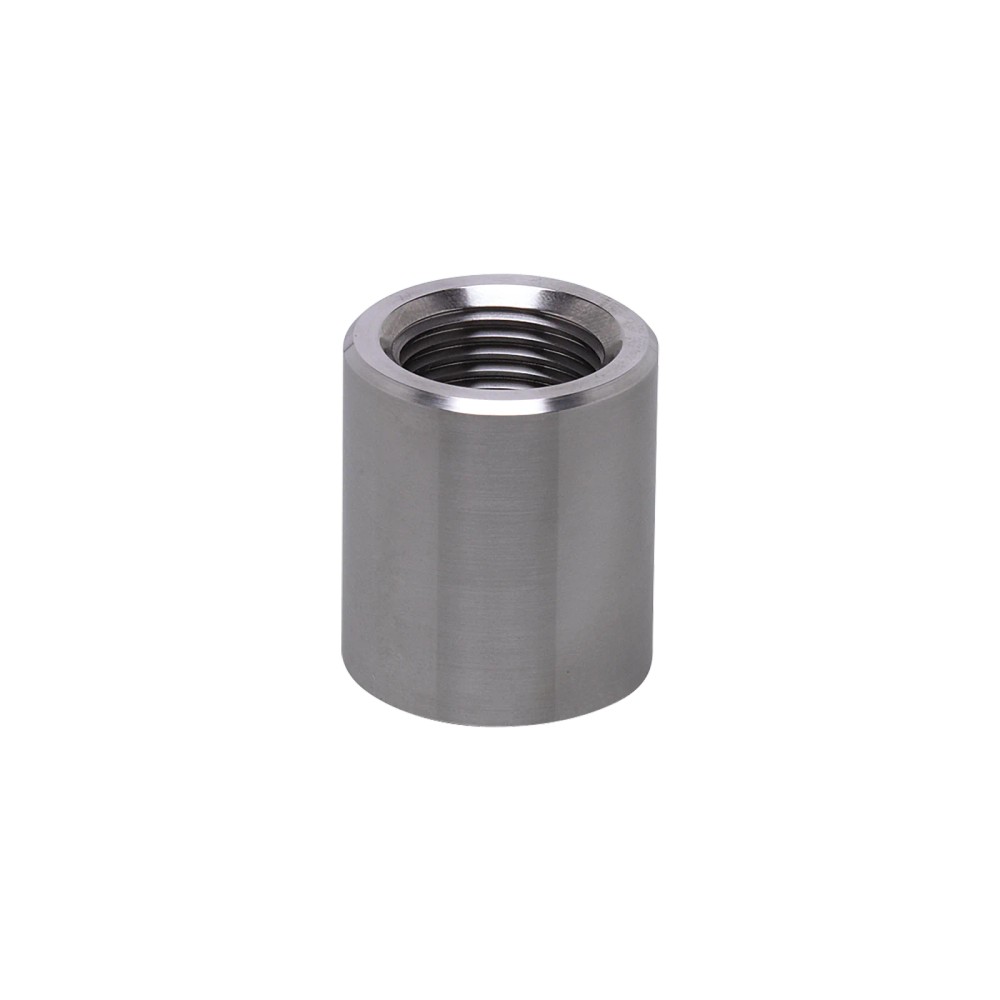

E43301 IFM - Adaptador de Soldagem IFM Para Sensores de Processo DN25 G1/2 Aço Inox 316L

Imagem meramente ilustrativa

R$ 378,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43301
EAN: 4021179248730
NCM do produto: 90269090

Destaques do Produto Tubulação DN25 (29 ×...mais

Fechar menu

Saiba mais sobre: "E43301 IFM - Adaptador de Soldagem IFM Para Sensores de Processo DN25 G1/2 Aço Inox 316L"

Destaques do Produto

Tubulação

DN25 (29 × 1,5)

Conexão do sensor

G 1/2 com cone de vedação

Pressão na conexão sensor–adaptador

Até 50 bar / 5 MPa, conforme a ficha

Material em contato com o fluido

Aço inoxidável 1.4435 / 316L

Acabamento em contato com o fluido

Ra < 0,4 µm; Rz = 4 µm

Fornecimento

1 adaptador

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43301 IFM – Adaptador de soldagem para sensores de processo, DN25, G 1/2, aço inoxidável 316L

O IFM E43301 é um adaptador de soldagem para instalar sensores de processo em tubulações DN25. Possui conexão para sensor G 1/2 com cone de vedação e conexão de processo DN25 (29 × 1,5). As superfícies em contato com o fluido são de aço inoxidável 1.4435/316L, com rugosidade Ra < 0,4 µm e resistência à pressão de 50 bar na conexão sensor–adaptador.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de soldagem para sensores de processo
Fabricante / modelo	IFM E43301
Conexão do sensor	G 1/2, cone de vedação
Conexão de processo	Adaptador para soldagem DN25 (29 × 1,5), conforme DIN 11866, série A DIN
Material em contato com o fluido	Aço inoxidável 1.4435 / 316L
Resistência à pressão	50 bar / 5 MPa, para a conexão sensor–adaptador
Rugosidade das superfícies em contato com o fluido	Ra < 0,4 µm; Rz = 4 µm
Características declaradas	Hygienic cleanable; FCM CN; FCM JP; ADI-FREE
Peso / conteúdo da embalagem	162 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor de processo possui conexão G 1/2 com cone de vedação e a tubulação requer adaptador para soldagem DN25 (29 × 1,5).
Aplicações que exigem aço inoxidável 1.4435/316L e os parâmetros de rugosidade declarados para as superfícies em contato com o fluido.
Aplicações em que a pressão na conexão sensor–adaptador não exceda 50 bar, respeitando a avaliação do conjunto e da aplicação.

⚠ Considere outro se precisa de:

Não especificado para instalação em tubulação com dimensão de conexão diferente de DN25 (29 × 1,5), sem confirmação dimensional do fabricante.
Não selecionar com base apenas na resistência de 50 bar como limite do sistema: esse valor se refere à conexão sensor–adaptador, e a classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação.
A compatibilidade entre o fluido e os materiais do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem de sensores de processo em tubulação por meio de conexão para soldagem DN25 (29 × 1,5), com interface de sensor G 1/2 e cone de vedação.
Uso condicionado: processos em que as superfícies molhadas em aço inoxidável 1.4435/316L e os valores de rugosidade Ra < 0,4 µm e Rz = 4 µm atendam aos requisitos da instalação; verificar a compatibilidade com o fluido.
Limite operacional informado: resistência de 50 bar / 5 MPa para a conexão sensor–adaptador. A pressão admissível do conjunto deve ser avaliada considerando a aplicação e os demais componentes.
A ficha lista hygienic cleanable, FCM CN, FCM JP e ADI-FREE; não fornece neste contexto detalhes de condições, certificações ou escopo de aplicação dessas declarações.

COMO ESCOLHER

Antes de comprar o E43301 IFM – Adaptador de soldagem para sensores de processo, DN25, G 1/2, aço inoxidável 316L, verifique estes pontos:

Escolha o E43301 quando

A instalação exigir conexão de processo para soldagem DN25 (29 × 1,5), conexão de sensor G 1/2 com cone de vedação e material molhado 1.4435/316L. Confirme também os limites de pressão e a compatibilidade química do fluido.

Verifique outra configuração quando

A tubulação não corresponder à dimensão DN25 (29 × 1,5) ou o sensor não tiver conexão G 1/2 com cone de vedação. A ficha não informa adaptadores alternativos; confirme o modelo compatível com o fabricante.

Avalie o conjunto antes de especificar

Os 50 bar declarados aplicam-se à conexão sensor–adaptador. A classificação segundo a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Adaptador de soldagem para sensores de processo	Classificação do produto na ficha.
Fabricante	IFM / ifm electronic	Marca indicada para o produto.
Modelo / SKU / Part Number	E43301	Código de identificação do produto.
GTIN	4021179248730	Identificador comercial informado.
Categoria	Acessórios	Categoria indicada no anúncio.
Quantidade por embalagem	1 peça	Conteúdo declarado por embalagem.
Peso	162 g	Peso indicado nos atributos do produto.

Conexões e montagem mecânica
Conexão do sensor	G 1/2, cone de vedação	Interface mecânica declarada para o sensor.
Conexão de processo	Adaptador para soldagem DN25 (29 × 1,5)	Dimensão declarada da conexão para tubulação.
Referência dimensional	DIN 11866, série A DIN	Referência indicada para a conexão de processo.

Materiais e superfícies em contato com o fluido
Material	1.4435, aço inoxidável / 316L	Material declarado para as partes em contato com o fluido.
Rugosidade Ra	Ra < 0,4 µm	Característica das superfícies que entram em contato com as substâncias.
Rugosidade Rz	Rz = 4 µm	Característica das superfícies que entram em contato com as substâncias.
Compatibilidade química	Verificar a compatibilidade entre o fluido e a substância do produto em todas as aplicações.	Instrução de segurança do fabricante.

Pressão e regulamentação
Resistência à pressão	50 bar / 5 MPa	Valor especificado para a conexão sensor–adaptador; não representa automaticamente o limite de pressão do sistema completo.
Diretiva de equipamentos sob pressão	Uma possível classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser realizada pelo usuário ou operador.	Condição de classificação declarada na ficha.

Características e aprovações declaradas
Características adicionais	Hygienic cleanable; FCM CN; FCM JP; ADI-FREE	Termos e aprovações/características listados nos dados do produto; a ficha fornecida não detalha escopo ou condições de cada declaração.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E43301 é um adaptador mecânico de soldagem, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; trata-se de um adaptador mecânico para sensores de processo.

Processo Conexão para sensor G 1/2 com cone de vedação; conexão de processo para soldagem DN25 (29 × 1,5), conforme DIN 11866, série A DIN.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1/2 e cone de vedação, em tubulação DN25 (29 × 1,5).	✓	As conexões do sensor e do processo correspondem às especificações declaradas para o E43301.
Sensor com conexão diferente de G 1/2 ou sem cone de vedação.	✗	A ficha identifica a conexão do sensor como G 1/2 com cone de vedação; não declara compatibilidade com outras interfaces.
Tubulação com dimensão de processo diferente de DN25 (29 × 1,5).	✗	A conexão de soldagem especificada é DN25 (29 × 1,5); outras dimensões não estão declaradas.
Aplicação com pressão na conexão sensor–adaptador acima de 50 bar.	✗	A resistência à pressão informada para essa conexão é 50 bar / 5 MPa.
Fluido cuja compatibilidade com aço inoxidável 1.4435/316L ainda não foi verificada.	✗	A ficha exige verificar a compatibilidade entre o fluido e a substância do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E43301 IFM – Adaptador de soldagem para sensores de processo, DN25, G 1/2, aço inoxidável 316L

Confirme que a conexão do sensor é G 1/2 com cone de vedação e que a conexão de processo requerida é DN25 (29 × 1,5).
Verifique no desenho dimensional e na folha de dados a geometria aplicável à montagem antes de preparar a tubulação.
Confira se o material 1.4435/316L é compatível com o fluido e com as condições específicas do processo.
Prepare e execute a soldagem do adaptador na tubulação DN25 conforme os procedimentos e requisitos aplicáveis à instalação; a ficha fornecida não especifica parâmetros de soldagem.
Monte o sensor na conexão G 1/2 com cone de vedação, seguindo as instruções do sensor e os procedimentos de montagem do fabricante.
Antes de operar, verifique a montagem, a vedação e a pressão prevista; não exceda 50 bar na conexão sensor–adaptador e avalie a classificação do conjunto conforme a aplicação.

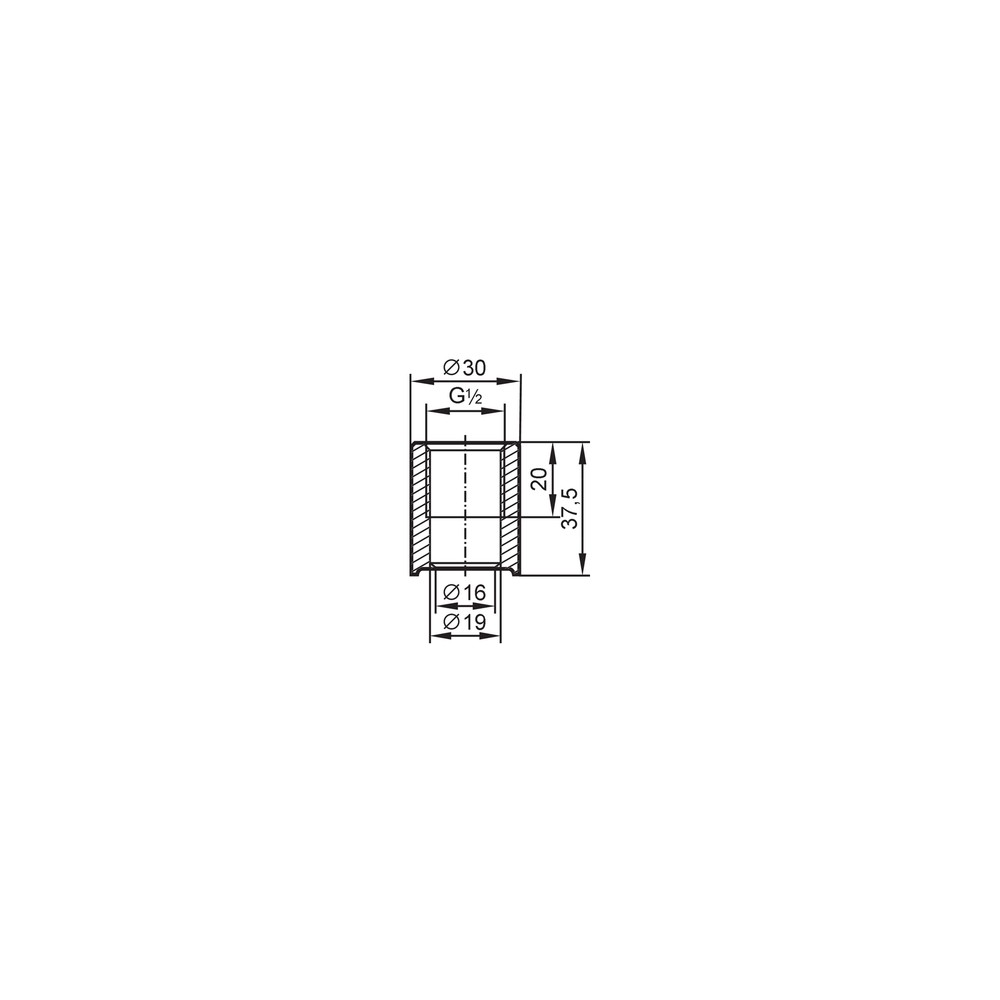

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa ou não assenta corretamente no adaptador.	A interface do sensor pode não corresponder a G 1/2 com cone de vedação.	Confira a conexão especificada para o sensor e compare com a interface declarada para o E43301 antes de forçar a montagem.
O adaptador não corresponde à tubulação preparada para soldagem.	A dimensão da conexão da tubulação pode não corresponder a DN25 (29 × 1,5).	Verifique a dimensão da tubulação e compare com a conexão de processo indicada na folha de dados e no desenho dimensional.
Há vazamento na interface entre sensor e adaptador.	Possível incompatibilidade da conexão ou montagem/vedação incorreta; a ficha não informa procedimento de torque.	Confirme G 1/2 com cone de vedação e consulte as instruções de montagem do sensor e do fabricante; não aplique torque não especificado.
A aplicação apresenta incompatibilidade do fluido ou condição de pressão não validada.	A compatibilidade química ou a pressão admissível do conjunto pode não ter sido verificada; os 50 bar referem-se à conexão sensor–adaptador.	Confirme a compatibilidade do fluido com o material 1.4435/316L e avalie a pressão e a classificação do conjunto para a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E43301 — PT-BR (Datasheet) Desenho em escala IFM E43301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43301 e para que serve?

É um adaptador de soldagem para instalar sensores de processo em tubulações DN25. Sua interface para o sensor é G 1/2 com cone de vedação.

O que acompanha o produto?

A embalagem contém 1 peça do adaptador E43301. A ficha não lista outros acessórios inclusos.

O E43301 serve para sensor com conexão diferente de G 1/2?

A ficha especifica apenas G 1/2 com cone de vedação. Não há compatibilidade declarada com outras conexões.

Posso usar o E43301 em tubulação que não seja DN25?

A conexão de processo declarada é DN25 (29 × 1,5). Para outra dimensão, confirme a compatibilidade com o fabricante antes de especificar.

O que verificar se o sensor não encaixa no adaptador?

Confira se a interface do sensor é G 1/2 com cone de vedação. Se a conexão for diferente, não force a montagem e consulte a documentação do sensor.

O que pode causar vazamento na montagem do sensor?

Uma conexão incompatível ou uma montagem/vedação incorreta pode causar vazamento. Verifique a interface G 1/2 com cone de vedação e siga as instruções de montagem do fabricante.

Como escolho entre este adaptador e outro modelo?

Escolha o E43301 quando a tubulação exigir DN25 (29 × 1,5) e o sensor usar G 1/2 com cone de vedação. Para dimensões diferentes, procure um adaptador cuja conexão corresponda ao conjunto; a ficha não identifica modelos alternativos.

A resistência de 50 bar vale para toda a instalação?

Não necessariamente: a ficha informa 50 bar / 5 MPa para a conexão sensor–adaptador. A pressão admissível do conjunto deve ser avaliada para a aplicação.

Que cuidados devo tomar antes da instalação?

Confirme as dimensões de conexão, a compatibilidade do fluido com o aço inoxidável 1.4435/316L e os limites de pressão. Use o desenho dimensional e as instruções do fabricante para preparar e montar o conjunto.

O E43301 tem conexão elétrica ou protocolo de comunicação?

Não: é um adaptador mecânico de soldagem, sem conexão elétrica ou protocolo de comunicação especificados.

GLOSSÁRIO TÉCNICO

DN25

Designação da conexão de processo para soldagem especificada para este adaptador, com dimensão indicada de 29 × 1,5. (Ref.: conexão de processo DN25 (29 × 1,5))

G 1/2 com cone de vedação

Interface mecânica indicada para conectar o sensor ao adaptador. (Ref.: conexão do sensor G 1/2, cone de vedação)

1.4435 / 316L

Designações do aço inoxidável declarado para as partes em contato com o fluido. (Ref.: materiais em contato com o fluido)

Ra e Rz

Parâmetros de rugosidade superficial informados para as superfícies em contato com as substâncias. (Ref.: Ra < 0,4 µm; Rz = 4 µm)

Resistência à pressão

Valor de pressão declarado para uma interface específica do produto; neste caso, aplica-se à conexão sensor–adaptador. (Ref.: 50 bar / 5 MPa)
