Adaptador de Soldagem IFM E43300

Pré-visualizar: E43300 IFM - Adaptador de Soldagem ifm para Sensores de Processo G1/2, 30mm, Aço Inox

E43300 IFM - Adaptador de Soldagem ifm para Sensores de Processo G1/2, 30mm, Aço Inox

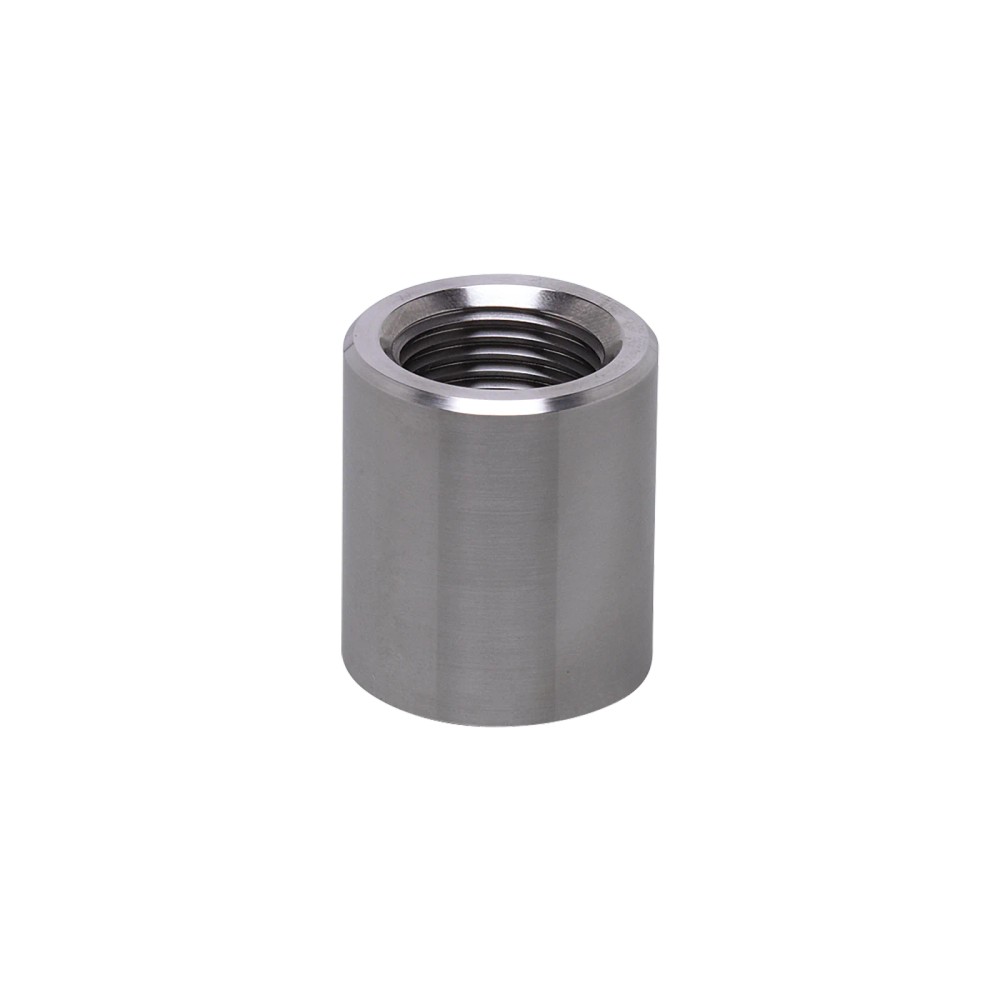

Imagem meramente ilustrativa

R$ 322,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43300
EAN: 4021179248723
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E43300 IFM - Adaptador de Soldagem ifm para Sensores de Processo G1/2, 30mm, Aço Inox"

Destaques do Produto

Conexão do sensor

G 1/2 com cone de vedação

Conexão de processo

Para soldagem, Ø 30 mm

Material

Aço inoxidável 1.4435 / 316L

Pressão informada

50 bar para a conexão sensor–adaptador

Aplicação indicada

Montagem em tanques

Acabamento

Ra < 0,4 µm / Rz = 4 µm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43300 IFM — Adaptador de soldagem para sensores de processo G 1/2, Ø 30 mm, aço inoxidável 316L

O IFM E43300 é um adaptador de soldagem para sensores de processo, indicado para montagem em tanques. Possui conexão para sensor G 1/2 com cone de vedação e conexão de processo para soldagem com Ø 30 mm. É fabricado em aço inoxidável 1.4435 (316L), tem resistência à pressão informada de 50 bar e acabamento superficial Ra < 0,4 µm / Rz = 4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de soldagem para sensores de processo
Modelo de aplicação	Para tanques
Conexão do sensor	G 1/2, cone de vedação
Conexão de processo	Adaptador para soldagem, Ø 30 mm
Material	Aço inoxidável 1.4435 / 316L
Resistência à pressão	50 bar (5 MPa), para a conexão sensor–adaptador
MAWP segundo CRN	75 bar
Acabamento superficial	Ra < 0,4 µm / Rz = 4 µm
Características	Hygienic cleanable; ADI-FREE
Aprovações informadas	FCM CN, FCM JP

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalação em tanque que exija um adaptador de soldagem para sensores de processo com conexão de sensor G 1/2 de cone de vedação e conexão de processo Ø 30 mm.
Aplicações em que o material 1.4435 (316L), o acabamento superficial e as características hygienic cleanable e ADI-FREE sejam compatíveis com os requisitos do processo.
Aplicações cuja pressão na conexão entre sensor e adaptador não exceda o limite informado de 50 bar.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor exigir conexão diferente de G 1/2 com cone de vedação ou quando a preparação de soldagem do processo não corresponder ao adaptador Ø 30 mm.
Não usar a resistência de 50 bar como limite universal de todo o sistema: esse valor é especificado para a conexão sensor–adaptador. Verifique as condições aplicáveis ao conjunto e à instalação.
Não presumir compatibilidade química com o fluido: a compatibilidade entre o fluido e o material do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação indicada: montagem de sensores de processo em tanques, usando conexão de soldagem Ø 30 mm e interface de sensor G 1/2 com cone de vedação.
Pode ser avaliado em processos que requeiram as características hygienic cleanable e ADI-FREE declaradas, desde que os requisitos do processo e a compatibilidade do fluido com o material sejam confirmados. Essa aplicação depende da validação do usuário.
Para aplicações pressurizadas, considere que 50 bar se refere à conexão sensor–adaptador; valide separadamente as condições do conjunto e a classificação DESP, que depende da aplicação.

COMO ESCOLHER

Antes de comprar o E43300 IFM — Adaptador de soldagem para sensores de processo G 1/2, Ø 30 mm, aço inoxidável 316L, verifique estes pontos:

Escolha o E43300 quando

A instalação for em tanque e forem necessários conexão de sensor G 1/2 com cone de vedação, conexão de processo para soldagem Ø 30 mm e material 1.4435 (316L). Confirme também a pressão aplicável à conexão sensor–adaptador.

Avalie outra configuração quando

A rosca ou o tipo de vedação do sensor não corresponder a G 1/2 com cone de vedação, ou quando a conexão de processo necessária não for um adaptador para soldagem Ø 30 mm. A ficha não especifica adaptadores alternativos; consulte o fabricante para identificar uma configuração compatível.

Valide antes de especificar

Confira a compatibilidade do fluido com o material, os requisitos de higiene do processo e a classificação aplicável segundo a diretiva de equipamentos sob pressão. A classificação DESP depende da aplicação e deve ser realizada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / ifm electronic	Identificação informada para o produto.
Modelo	E43300	Código do produto e part number.
GTIN	4021179248723	Identificador comercial informado.
Tipo de produto	Adaptador de soldagem para sensores de processo	Função mecânica do componente.
Modelo de aplicação	Para tanques	Aplicação indicada na ficha.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Conexões mecânicas
Conexão do sensor	G 1/2, cone de vedação	Interface mecânica com o sensor de processo.
Conexão de processo	Adaptador para soldagem Ø 30 mm	Interface prevista para montagem por soldagem.

Pressão
Resistência à pressão	50 bar (5 MPa)	Valor informado para a conexão sensor–adaptador; não deve ser interpretado como limite universal de todo o sistema.
MAWP segundo CRN	75 bar	Valor identificado na ficha como MAWP segundo CRN; considere as condições e a aplicação correspondentes.

Materiais e acabamento
Material	1.4435 (aço inoxidável / 316L)	Material informado para o produto; verifique a compatibilidade com o fluido em cada aplicação.
Rugosidade Ra	< 0,4 µm	Característica de acabamento superficial informada.
Rugosidade Rz	4 µm	Característica de acabamento superficial informada.
Característica de superfície	Ra < 0,4 µm / Rz = 4 µm	Especificação conjunta de rugosidade da superfície.

Características e aprovações
Característica de limpeza	Hygienic cleanable	Característica declarada na ficha; avalie a adequação aos requisitos do processo.
Característica do material	ADI-FREE	Característica declarada na ficha.
Aprovações informadas	FCM CN, FCM JP	Aprovações listadas nos dados do produto.

Dados físicos e comerciais
Peso	164 g	Peso indicado nos atributos do produto.
NCM	9026.90.90	Código fiscal informado no cadastro.
Acessórios inclusos	Não especificados na ficha	A ficha informa embalagem com uma peça, sem detalhar acessórios adicionais.

Condições e segurança de aplicação
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança expressa na ficha.
Classificação DESP	Depende da aplicação e deve ser realizada pelo usuário / operador	A ficha não estabelece classificação universal para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E43300 é um adaptador mecânico de soldagem, não um dispositivo elétrico ou de comunicação.

Processo Conexão do sensor G 1/2 com cone de vedação; conexão de processo por soldagem Ø 30 mm. A compatibilidade mecânica depende da correspondência com a conexão do sensor e a preparação de soldagem do tanque.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão G 1/2 e cone de vedação, instalado em tanque preparado para conexão de soldagem Ø 30 mm.	✓	As conexões correspondem às especificações mecânicas informadas para o adaptador.
Sensor cuja conexão não seja G 1/2 com cone de vedação.	✗	A conexão do sensor não corresponde à especificação do E43300.
Instalação que exige uma conexão de processo diferente de soldagem Ø 30 mm.	✗	A conexão de processo especificada para o produto é um adaptador para soldagem Ø 30 mm.
Aplicação com fluido cuja compatibilidade com o material ainda não foi confirmada.	✗	A ficha exige verificar a compatibilidade entre o fluido e a substância do produto em todas as aplicações.
Aplicação que exige validar a classificação segundo a DESP sem avaliação específica do usuário ou operador.	✗	A possível classificação DESP depende da aplicação e deve ser realizada pelo usuário ou operador.

INSTALAÇÃO

Como instalar o E43300 IFM — Adaptador de soldagem para sensores de processo G 1/2, Ø 30 mm, aço inoxidável 316L

Confirme que o tanque e o ponto de instalação aceitam conexão de soldagem Ø 30 mm.
Verifique se a conexão do sensor é G 1/2 com cone de vedação.
Confirme a compatibilidade do fluido com o material 1.4435 (316L) antes da montagem.
Prepare a instalação e execute a soldagem conforme os procedimentos aplicáveis ao tanque e à aplicação; a ficha fornecida não especifica parâmetros de soldagem.
Após a montagem, confira o alinhamento e a integridade da interface soldada antes de instalar o sensor.
Instale o sensor na conexão G 1/2 e valide a estanqueidade e as condições de pressão do conjunto conforme os requisitos da aplicação.

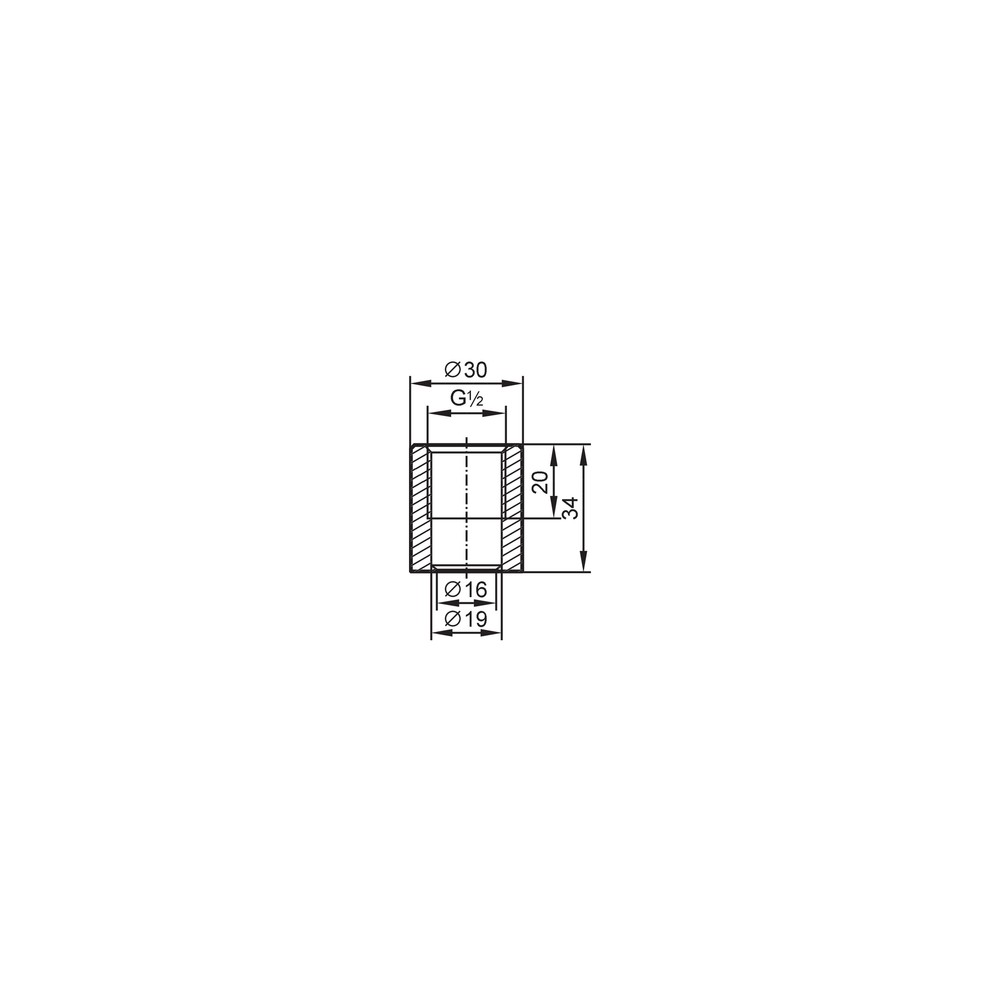

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não acopla corretamente ao adaptador.	A conexão do sensor pode não ser G 1/2 com cone de vedação, ou pode haver desalinhamento ou dano na interface.	Compare a conexão do sensor com a especificação do E43300 e inspecione a interface antes da montagem.
Há vazamento na conexão entre sensor e adaptador.	Assentamento inadequado, incompatibilidade entre a conexão do sensor e a interface ou dano na região de vedação.	Confirme a conexão G 1/2 com cone de vedação e verifique o estado e o assentamento das superfícies de conexão.
Há vazamento na junção do adaptador com o tanque.	Possível falha na execução ou na integridade da soldagem; a ficha não fornece parâmetros de soldagem.	Inspecione a junta soldada conforme os procedimentos aplicáveis à instalação e verifique se a preparação corresponde ao adaptador Ø 30 mm.
O adaptador apresenta deterioração ou comportamento incompatível com o fluido.	Possível incompatibilidade entre o fluido e o material do produto.	Verifique a compatibilidade química do fluido com o material 1.4435 (316L) para as condições reais do processo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43300 — PT-BR (Datasheet) Desenho em escala E43300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43300 e para que tipo de montagem serve?

É um adaptador de soldagem para sensores de processo, indicado para montagem em tanques. Sua interface de sensor é G 1/2 com cone de vedação.

Qual é a conexão de processo e qual a pressão informada?

A conexão de processo é para soldagem Ø 30 mm. A resistência informada de 50 bar (5 MPa) se aplica à conexão sensor–adaptador.

O produto acompanha o sensor ou outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. O sensor não está identificado como item incluso.

Este adaptador serve para sensores com outra rosca ou tipo de vedação?

A ficha especifica G 1/2 com cone de vedação. Não é possível confirmar compatibilidade com outras conexões a partir dos dados disponíveis.

Posso usar o E43300 com qualquer fluido ou tanque?

Não é possível afirmar compatibilidade universal. A ficha determina que a compatibilidade entre o fluido e o material do produto seja verificada em todas as aplicações.

O que verificar se o sensor não encaixa no adaptador?

Confirme se o sensor tem conexão G 1/2 com cone de vedação e inspecione alinhamento e condição das superfícies. Uma conexão diferente não corresponde à especificação informada.

O que pode causar vazamento depois da instalação?

Pode haver assentamento inadequado na conexão sensor–adaptador ou problema na junta soldada. Verifique cada interface separadamente e confira se a preparação de soldagem corresponde ao Ø 30 mm.

Devo comprar este modelo ou buscar outro adaptador?

Escolha o E43300 quando as interfaces necessárias forem G 1/2 com cone de vedação e soldagem Ø 30 mm. Se a conexão exigida for diferente, consulte o fabricante para identificar uma configuração correspondente.

Que cuidados devo ter na instalação?

Verifique conexões, compatibilidade do fluido e preparação de soldagem antes da montagem. A ficha não informa parâmetros de soldagem, então siga o procedimento aplicável à instalação.

Como avaliar a pressão e a classificação DESP para o meu processo?

Considere os 50 bar informados para a conexão sensor–adaptador e não os trate como limite universal do sistema. A possível classificação DESP depende da aplicação e deve ser realizada pelo usuário ou operador.

GLOSSÁRIO TÉCNICO

Cone de vedação

Geometria de conexão indicada para a interface do sensor G 1/2 no adaptador. (Ref.: conexão do sensor G 1/2, cone de vedação.)

Adaptador de soldagem

Componente mecânico destinado à ligação por soldagem entre o processo e a interface do sensor. (Ref.: conexão de processo Ø 30 mm.)

Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,4 µm.)

Parâmetro de rugosidade da superfície informado na ficha. (Ref.: Rz = 4 µm.)

MAWP

Sigla associada à pressão máxima de trabalho permitida, conforme o valor indicado para o produto. (Ref.: MAWP segundo CRN: 75 bar.)
