Tubo Coaxial IFM E43230 - 150mm G3/4 16bar

Pré-visualizar: E43230 IFM - Tubo Coaxial IFM Sensores de Nível LR 150mm G3/4 16bar

E43230 IFM - Tubo Coaxial IFM Sensores de Nível LR 150mm G3/4 16bar

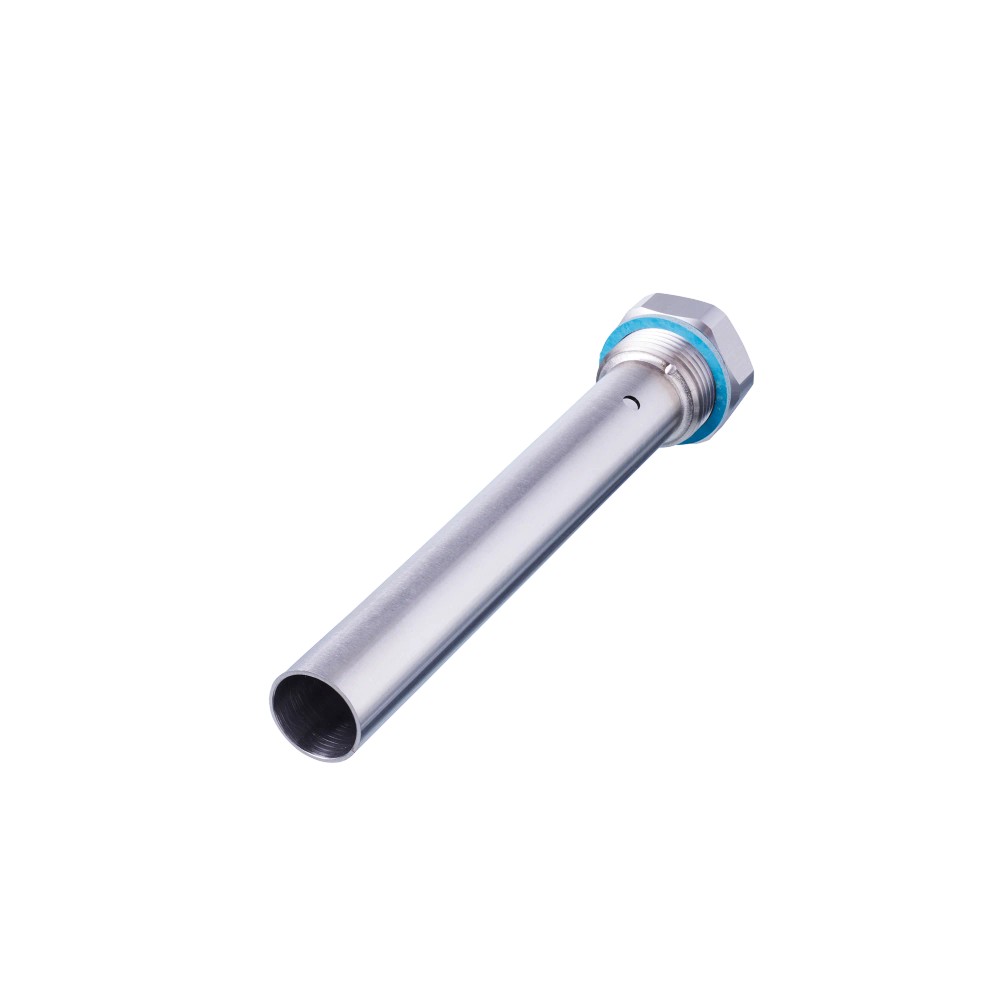

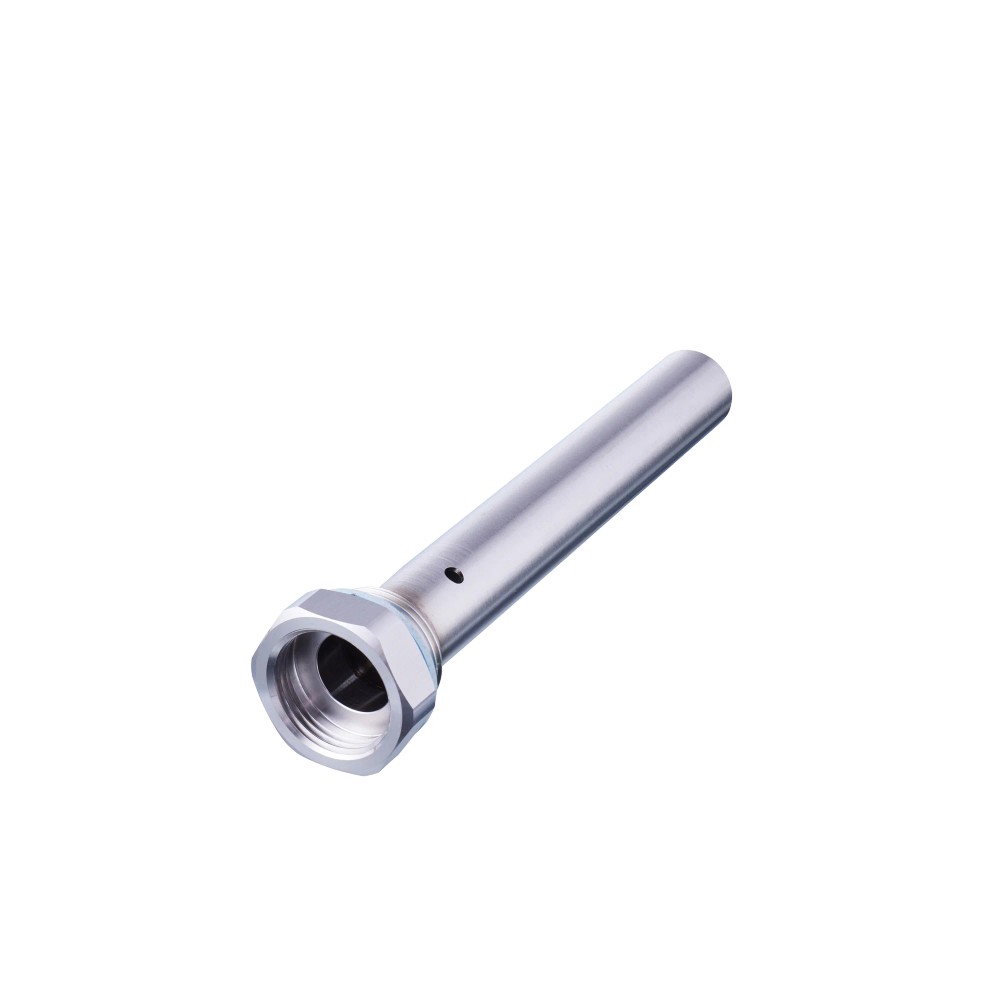

Imagem meramente ilustrativa

R$ 542,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43230
EAN: 4021179268929
NCM do produto: 90269010

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E43230 IFM - Tubo Coaxial IFM Sensores de Nível LR 150mm G3/4 16bar"

Destaques do Produto

Sensor previsto

Sensores de nível LR

Comprimento do tubo

150 mm

Conexão de processo

G 3/4, rosca externa

Conexão do sensor

G 3/4, rosca interna

Limite de pressão

16 bar

Faixa de temperatura

-20 a 200 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial IFM E43230 para sensores de nível LR, 150 mm, G 3/4, 16 bar

O IFM E43230 é um tubo coaxial destinado a sensores de nível LR. Possui comprimento de 150 mm, conexão de processo G 3/4 com rosca externa e conexão do sensor G 3/4 com rosca interna. A pressão máxima informada é 16 bar, e a faixa de temperatura é de -20 a 200 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo coaxial para sensores de nível
Modelo de sensor compatível	Sensores de nível LR
Comprimento	150 mm
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	G 3/4, rosca interna
Pressão máxima	16 bar
Resistência ao vácuo	-1000 mbar / -0,1 MPa
Faixa de temperatura	-20 a 200 °C
Material do tubo	Aço inoxidável 1.4301 (304)
Aprovação	CRN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores de nível LR cuja montagem e especificação prevejam tubo coaxial de 150 mm e conexões G 3/4 correspondentes.
Instalações em que a pressão e a temperatura de operação estejam dentro dos limites informados para o tubo.

⚠ Considere outro se precisa de:

Não selecione para uma instalação que exija comprimento diferente de 150 mm ou conexões incompatíveis com G 3/4; confirme a geometria da instalação e do sensor antes da compra.
Não utilize quando a pressão exceder 16 bar ou a temperatura estiver fora da faixa de -20 a 200 °C.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: uso como tubo coaxial para sensores de nível LR. A ficha não especifica meios de processo ou setores industriais específicos.
Possibilidade de aplicação: instalação em processo com conexões G 3/4 correspondentes, desde que pressão, temperatura e vácuo permaneçam nos limites informados. Validar as condições do fluido e a compatibilidade do conjunto com a documentação do fabricante; a ficha fornecida não identifica compatibilidade química.

COMO ESCOLHER

Antes de comprar o Tubo coaxial IFM E43230 para sensores de nível LR, 150 mm, G 3/4, 16 bar, verifique estes pontos:

Escolha o E43230

Quando o sensor de nível LR e a instalação forem compatíveis com tubo coaxial de 150 mm, conexão de processo G 3/4 externa e conexão do sensor G 3/4 interna, respeitando os limites de pressão e temperatura.

Verifique outra configuração

Se o comprimento, as roscas ou as condições de pressão e temperatura exigidas pela aplicação diferirem dos dados deste modelo, compare esses requisitos com a documentação do sensor e do acessório antes de selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Acessório destinado à aplicação com sensores de nível LR.
Modelo compatível informado	Sensores de nível LR	A ficha não detalha referências individuais de sensores; confirme a montagem com a documentação do sensor.
Código do produto	E43230	Referência IFM do acessório.
GTIN	4021179268929	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Conteúdo informado para a embalagem.

Conexões mecânicas
Conexão de processo	G 3/4, rosca externa	Interface de processo do tubo; verificar correspondência com a instalação.
Conexão do sensor	G 3/4, rosca interna	Interface de montagem do sensor; confirmar a rosca da referência LR utilizada.

Limites de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão especificado para o produto.
MAWP em aplicações segundo CRN	16 bar	Pressão máxima admissível indicada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência ao vácuo informado na ficha.
Faixa de temperatura	-20 a 200 °C	Faixa de temperatura de operação informada para o acessório.

Dados mecânicos e materiais
Comprimento L	150 mm	Dimensão indicada para o tubo coaxial.
Material do tubo coaxial	Aço inoxidável 1.4301 (304)	Material declarado para o tubo.
Material da vedação	NBR com reforço de fibras	Material declarado para a vedação.
Elemento centralizador	PPS com reforço de fibras	Material declarado para o elemento centralizador.
Ponte de fixação	Aço inoxidável 1.4310 (301)	Material declarado para a ponte de fixação.
Peso	135 g	Peso informado no conjunto de atributos do produto.

Aprovações e identificação regulatória
Aprovação	CRN	Aprovação indicada na ficha do produto.
NCM	9026.90.10	Classificação fiscal informada no conjunto de atributos.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E43230 é um acessório mecânico, sem interface de comunicação especificada.

Conexões

Elétrica Não possui conexão elétrica especificada; é um acessório mecânico para sensores de nível LR.

Processo Conexão de processo G 3/4 com rosca externa; conexão do sensor G 3/4 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em sensor de nível LR com conexão do sensor G 3/4 interna correspondente e tubo de 150 mm	✓	A ficha identifica o acessório como destinado a sensores LR e informa conexão do sensor G 3/4 com rosca interna e comprimento de 150 mm. Confirme a compatibilidade com a referência específica do sensor.
Instalação com conexão de processo G 3/4 externa correspondente	✓	A conexão de processo informada para o E43230 é G 3/4, rosca externa.
Operação com pressão acima de 16 bar	✗	A pressão máxima especificada para o produto é 16 bar.
Operação fora da faixa de -20 a 200 °C	✗	A faixa de temperatura informada para o produto é de -20 a 200 °C.
Aplicação que requer comunicação ou ligação elétrica pelo tubo	✗	O E43230 é um tubo coaxial mecânico; a ficha não especifica interface de comunicação nem conexão elétrica.

INSTALAÇÃO

Como instalar o Tubo coaxial IFM E43230 para sensores de nível LR, 150 mm, G 3/4, 16 bar

Confirme na documentação do sensor LR a compatibilidade da referência com o tubo coaxial E43230.
Verifique que a instalação aceita comprimento de 150 mm e as conexões informadas para o acessório.
Confira antes da montagem se a pressão e a temperatura previstas permanecem dentro dos limites especificados.
Inspecione a vedação incluída e as superfícies de conexão; não utilize componentes danificados.
Monte as conexões G 3/4 correspondentes sem forçar as roscas e siga as instruções de montagem do fabricante do sensor.
Após a montagem, verifique a vedação e a instalação conforme os procedimentos aplicáveis ao processo e ao sensor.

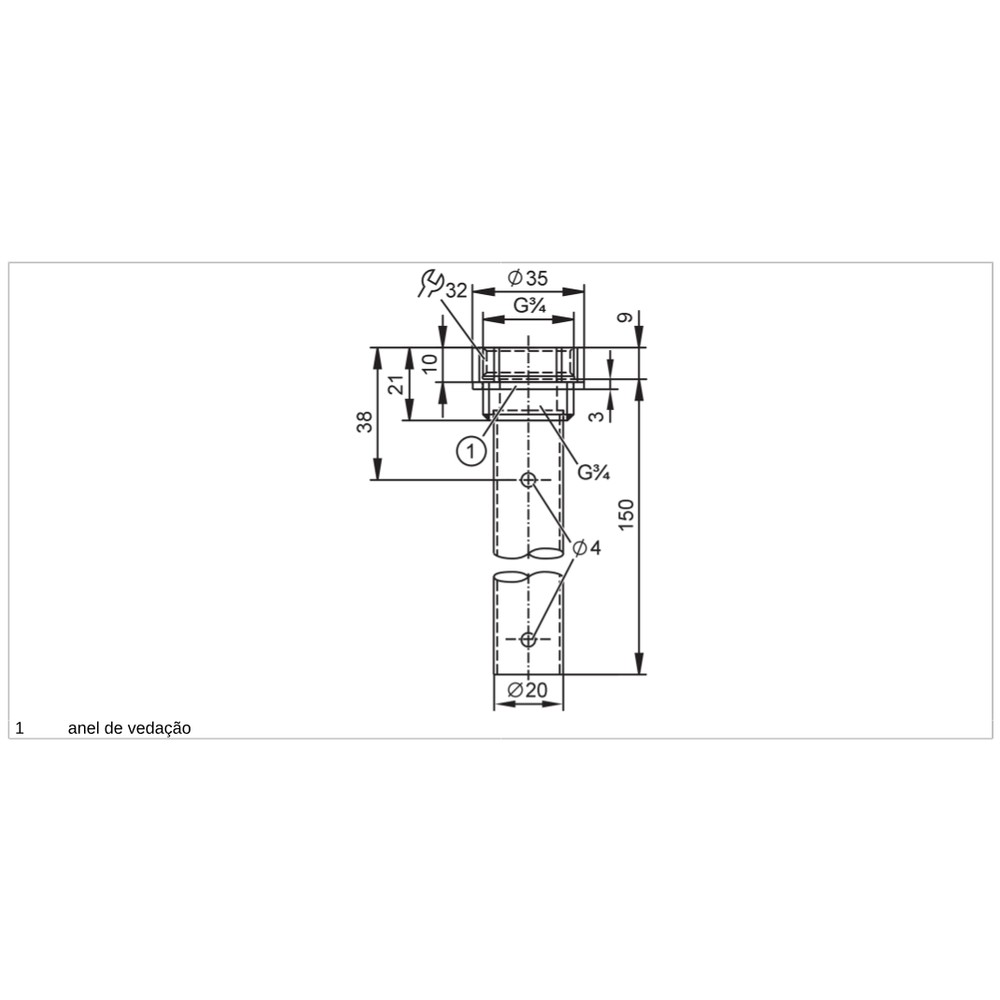

Desenho Dimensional

ACESSÓRIOS

Vedação (1 unidade), conforme material incluído informado na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado na conexão após a montagem.	Vedação ausente, danificada ou conexão montada incorretamente.	Despressurize o sistema conforme o procedimento da instalação e verifique a presença e o estado da vedação, além do assentamento das conexões.
O tubo não encaixa no sensor.	A conexão do sensor ou a referência do sensor não corresponde à rosca G 3/4 interna informada para o acessório.	Confira a identificação do sensor e compare sua conexão com os dados mecânicos do E43230 e a documentação do fabricante.
A montagem não alcança a posição prevista.	Comprimento do acessório ou espaço disponível incompatível com a instalação.	Verifique o comprimento de 150 mm indicado e compare com o desenho dimensional e os requisitos da montagem.
Deformação, vazamento ou falha durante a operação.	Condição de pressão ou temperatura fora dos limites informados para o produto.	Compare os valores reais do processo com os limites de 16 bar e de -20 a 200 °C; inspecione o conjunto após despressurizar e resfriar conforme os procedimentos da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E43230 (PT-BR) (Datasheet) Desenho em escala IFM E43230 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43230 e com quais sensores ele é usado?

É um tubo coaxial para sensores de nível LR. A compatibilidade com uma referência específica deve ser confirmada na documentação do sensor.

Quais conexões o tubo coaxial E43230 possui?

A conexão de processo é G 3/4 com rosca externa, e a conexão do sensor é G 3/4 com rosca interna.

O que vem na embalagem?

A ficha informa uma peça por embalagem e inclui uma vedação. Não há outros itens de montagem especificados.

O E43230 pode ser usado acima de 16 bar?

Não, a pressão máxima informada é 16 bar. Para pressões superiores, este modelo está fora do limite especificado.

Posso usar o E43230 em qualquer fluido ou material de processo?

A ficha não informa compatibilidade química com fluidos específicos. Verifique a compatibilidade dos materiais do tubo e da vedação com o processo junto à documentação do fabricante.

O sensor não encaixa: o que devo verificar antes de trocar o tubo?

Confira se a conexão do sensor corresponde a G 3/4 com rosca interna e se o sensor é da família LR indicada. Consulte a documentação da referência exata do sensor antes de substituir o acessório.

O conjunto apresenta vazamento na conexão; qual é a causa provável?

Verifique primeiro a presença e o estado da vedação incluída e o assentamento das conexões. Faça a inspeção somente após seguir o procedimento seguro de despressurização da instalação.

Devo comprar este tubo ou procurar uma versão de outro comprimento?

Escolha o E43230 quando 150 mm atender à montagem. Se a instalação exigir outro comprimento, consulte a gama de acessórios e a documentação IFM para identificar uma referência correspondente; a ficha não informa alternativas específicas.

Há ligação elétrica ou algum alinhamento elétrico durante a instalação?

Não há ligação elétrica especificada para o E43230, que é um acessório mecânico. A instalação deve respeitar as conexões e instruções do sensor LR utilizado.

Como confirmar que o tubo serve para a minha aplicação antes de instalar?

Compare a referência do sensor, as conexões, o comprimento e as condições do processo com a ficha técnica e o desenho dimensional do fabricante. Confirme também que pressão e temperatura permanecem dentro dos limites informados.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Acessório tubular destinado, neste produto, à aplicação com sensores de nível LR.

G 3/4

Designação da conexão roscada informada para as interfaces de processo e do sensor; o tipo de rosca difere entre elas.

CRN

Aprovação indicada na ficha do produto; a ficha associa às aplicações segundo CRN uma MAWP de 16 bar.

MAWP

Pressão máxima admissível de trabalho indicada para a aplicação segundo CRN.

NBR com reforço de fibras

Material especificado para a vedação fornecida com o acessório.
