Tubo Coaxial IFM E43229 - 500mm para Sensores LR

Pré-visualizar: E43229 IFM - Tubo Coaxial para Sensor de Nível Para Sensores LR G3/4 500mm 16bar

E43229 IFM - Tubo Coaxial para Sensor de Nível Para Sensores LR G3/4 500mm 16bar

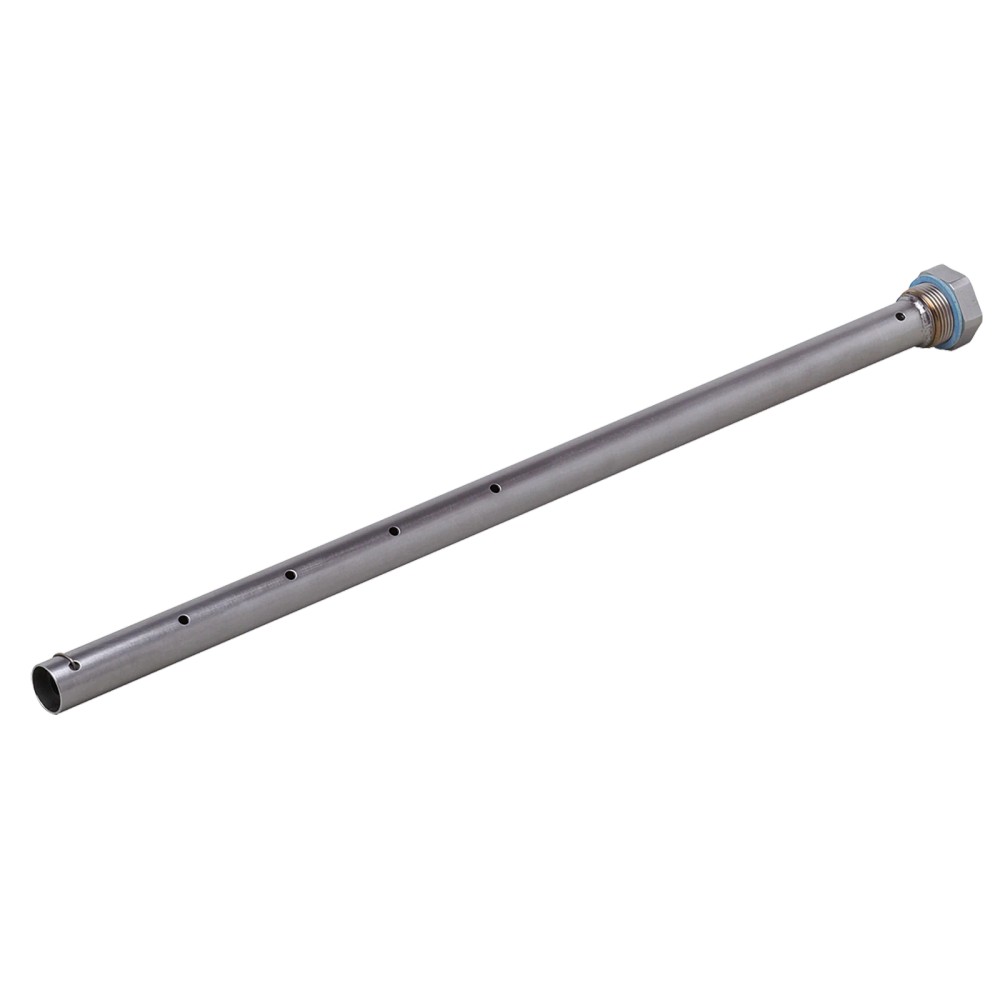

Imagem meramente ilustrativa

R$ 909,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43229
EAN: 4021179263825
NCM do produto: 90269010

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E43229 IFM - Tubo Coaxial para Sensor de Nível Para Sensores LR G3/4 500mm 16bar"

Destaques do Produto

Sensor compatível

Sensores de nível LR; conexão do sensor G 3/4 rosca interna

Conexão de processo

G 3/4 rosca externa

Comprimento

500 mm

Pressão máxima

16 bar

Temperatura do fluido

-40 a 200 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial IFM E43229 para sensores de nível LR, G 3/4, comprimento de 500 mm, pressão máxima de 16 bar

O IFM E43229 é um tubo coaxial para sensores de nível da linha LR. Sua função é formar o conjunto coaxial de medição, com conexão de processo G 3/4 externa e conexão para o sensor G 3/4 interna. Tem 500 mm de comprimento e resistência à pressão de até 16 bar; a faixa de temperatura indicada é de -40 a 200 °C.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Tubo coaxial para sensores de nível LR
Código	E43229
Comprimento	500 mm
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	G 3/4, rosca interna
Pressão máxima	16 bar / 1,6 MPa
Temperatura do fluido	-40 a 200 °C
Resistência ao vácuo	-1000 mbar / -0,1 MPa
Material do tubo	Aço inoxidável 1.4301 (304)
Aprovação	CRN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conjuntos com sensores de nível LR que atendam à conexão de sensor G 3/4 rosca interna e às condições de montagem do tubo.
Aplicações cuja conexão de processo seja G 3/4 rosca externa e cujas condições estejam dentro dos limites de pressão, temperatura e vácuo especificados.

⚠ Considere outro se precisa de:

Não selecione para conjuntos cuja conexão de processo ou conexão do sensor seja diferente de G 3/4, sem confirmação de adaptador compatível pelo fabricante.
Não use fora dos limites informados: pressão superior a 16 bar, temperatura do fluido fora de -40 a 200 °C ou condição de vácuo além de -1000 mbar.

APLICAÇÕES E USO

Uso comprovado: montagem como tubo coaxial associado a sensores de nível LR, conforme a descrição e os dados de conexão da ficha.
Aplicação condicionada: instalação em processo com rosca G 3/4 externa, desde que pressão, temperatura do fluido e vácuo permaneçam nos limites declarados. A compatibilidade com um fluido específico não está detalhada na ficha e deve ser confirmada para a aplicação.

COMO ESCOLHER

Antes de comprar o Tubo coaxial IFM E43229 para sensores de nível LR, G 3/4, comprimento de 500 mm, pressão máxima de 16 bar, verifique estes pontos:

Escolha o E43229 quando

O sensor for da linha LR, as conexões exigidas forem G 3/4 externa no processo e G 3/4 interna no lado do sensor, e o comprimento de 500 mm atender à instalação.

Considere outra configuração quando

A conexão requerida não corresponder às roscas informadas, o comprimento necessário for diferente de 500 mm ou as condições excederem os limites de pressão, temperatura ou vácuo. Confirme outra configuração no catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Acessório mecânico destinado a sensores de nível LR.
Modelo de sensor associado	LR	Referência de compatibilidade indicada na ficha.
Código do produto	E43229	Código IFM do componente.
GTIN	4021179263825	Identificador comercial informado no anúncio.
Quantidade por embalagem	1 peça	Conteúdo da embalagem informado na ficha.

Conexões mecânicas
Conexão de processo	G 3/4 rosca externa	Interface mecânica para conexão ao processo.
Conexão do sensor	G 3/4 rosca interna	Interface mecânica no lado do sensor.
Comprimento L	500 mm	Dimensão nominal informada para o tubo.

Limites de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o componente.
MAWP em aplicações segundo CRN	16 bar	Pressão máxima de trabalho informada no contexto da aplicação segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência ao vácuo indicado na ficha.
Temperatura do fluido	-40 a 200 °C	Faixa de temperatura do fluido especificada.

Materiais
Tubo coaxial	Aço inoxidável 1.4301 (304)	Material informado para o tubo.
Vedação	NBR com reforço de fibras	Material de vedação informado para o conjunto.
Elemento centralizador	PPS com reforço de fibras	Material do elemento centralizador descrito na ficha de materiais.
Suporte de fixação	Aço inoxidável 1.4310 (301)	Material informado para o suporte de fixação.

Aprovações e dados físicos
Aprovação	CRN	Aprovação indicada no anúncio.
Peso	316,4 g	Peso informado no catálogo do produto.
NCM	9026.90.10	Classificação fiscal presente nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E43229 é um acessório mecânico, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; é um acessório mecânico para sensores de nível LR.

Processo Conexão de processo G 3/4 rosca externa. Conexão do sensor G 3/4 rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível LR com conexão G 3/4 rosca compatível e montagem conforme especificação	✓	A ficha identifica o tubo como acessório para sensores de nível LR e informa conexão de sensor G 3/4 rosca interna.
Processo com conexão G 3/4 rosca externa e condições dentro dos limites declarados	✓	A conexão de processo informada é G 3/4 rosca externa; pressão, temperatura e vácuo devem permanecer nos limites especificados.
Equipamento que exige conexão elétrica ou protocolo de comunicação no próprio acessório	✗	O E43229 é um tubo coaxial mecânico e a ficha não especifica interface elétrica ou de comunicação.
Instalação que requer comprimento diferente de 500 mm ou roscas diferentes	✗	As características documentadas para este código são comprimento de 500 mm e conexões G 3/4 indicadas; não há comprovação de outra configuração para este item.

INSTALAÇÃO

Como instalar o Tubo coaxial IFM E43229 para sensores de nível LR, G 3/4, comprimento de 500 mm, pressão máxima de 16 bar

Confirme que o sensor é da linha LR e que a conexão do sensor corresponde à G 3/4 rosca interna do tubo.
Verifique se a conexão de processo da instalação corresponde à G 3/4 rosca externa.
Confira se o comprimento de 500 mm atende ao espaço e à configuração de montagem.
Antes da instalação, valide pressão, temperatura do fluido e condição de vácuo em relação aos limites especificados.
Monte o tubo coaxial e o sensor conforme as instruções do fabricante, sem forçar as roscas; a ficha fornecida não especifica torque de aperto.
Após a montagem, inspecione o assentamento das conexões e verifique a instalação conforme o procedimento de comissionamento do sensor e do processo.

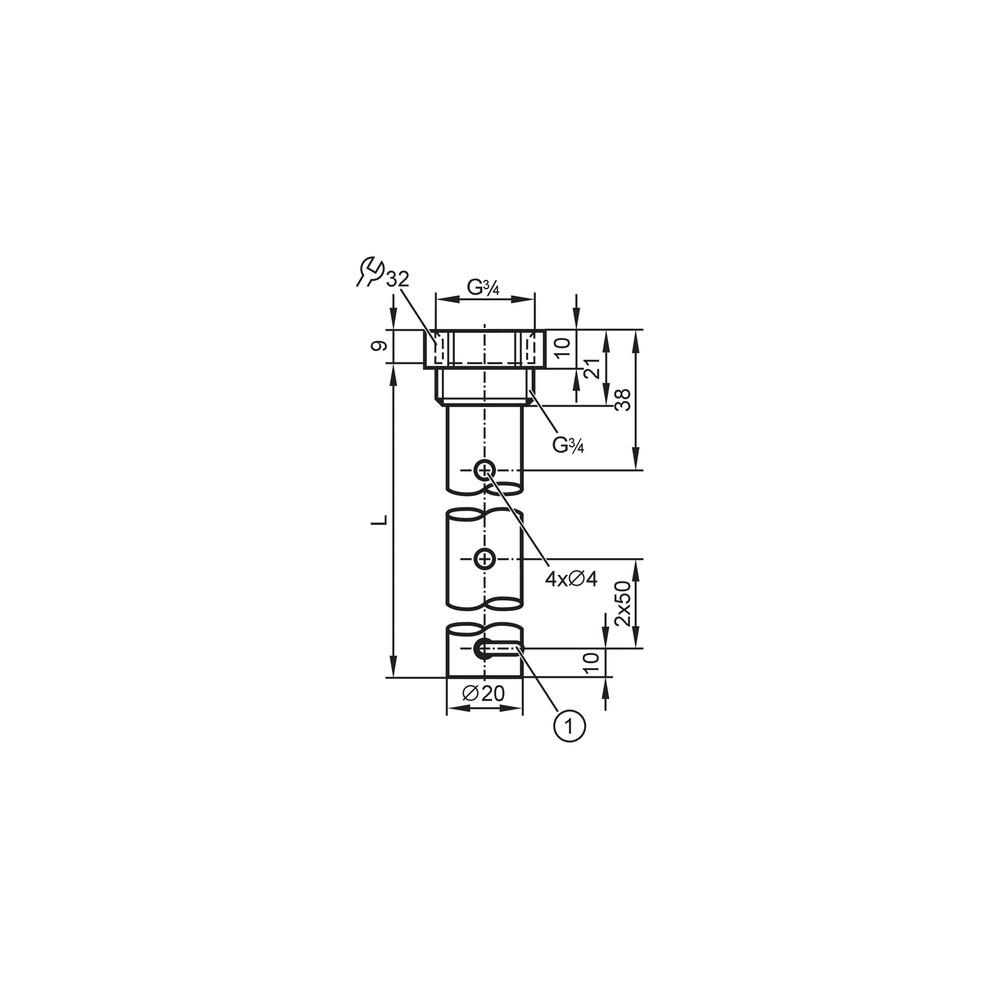

Desenho Dimensional

ACESSÓRIOS

1 vedação incluída.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão do processo após a montagem.	Conexão incompatível, rosca mal assentada ou vedação danificada ou posicionada incorretamente.	Confirme o tipo de rosca G 3/4, desmonte e inspecione a vedação e verifique o assentamento conforme as instruções do fabricante.
O sensor não acopla ao tubo.	A conexão do sensor não corresponde à G 3/4 rosca interna ou há desalinhamento durante a montagem.	Confira a especificação da conexão do sensor e inspecione as roscas antes de reapertar; não force o acoplamento.
O conjunto apresenta condição de operação fora do limite especificado.	Pressão, temperatura do fluido ou vácuo excedem os limites da ficha.	Compare os valores medidos do processo com os limites informados para o E43229 e confirme as condições de operação.
A medição do sensor de nível não se comporta como esperado após a instalação do tubo.	Possível incompatibilidade de montagem, conexão ou configuração entre o tubo e o sensor; a ficha não identifica um modo de falha específico de medição.	Confira modelo LR, conexões, montagem e configuração do sensor com o datasheet e as instruções do fabricante antes de substituir o acessório.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E43229 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43229 e com quais sensores ele é usado?

É um tubo coaxial para sensores de nível LR. A conexão do sensor indicada é G 3/4 rosca interna.

O que acompanha o E43229?

A ficha informa uma peça por embalagem e uma vedação incluída.

O E43229 serve para sensor ou processo com rosca diferente de G 3/4?

A ficha informa G 3/4 rosca interna para o sensor e G 3/4 rosca externa para o processo. Não há informação que confirme compatibilidade com outras roscas.

Posso usar este tubo em um processo acima de 16 bar ou fora da faixa de temperatura indicada?

Não selecione o componente para condições acima de 16 bar ou fora da faixa de -40 a 200 °C informada para o fluido. Confirme outra configuração com o fabricante.

O sensor está apresentando medição inesperada depois da instalação; o que verifico primeiro?

Confira se o sensor é da linha LR e se as conexões e a montagem correspondem às especificações do tubo. Em seguida, verifique a configuração do sensor conforme a documentação do fabricante.

Há vazamento na montagem: preciso trocar o tubo?

Não necessariamente; primeiro verifique a compatibilidade da rosca, o assentamento e o estado da vedação incluída. A ficha não permite identificar a causa sem inspeção da montagem.

É melhor comprar o tubo coaxial ou apenas uma vedação?

O E43229 é o tubo coaxial e a embalagem informa uma vedação incluída. A ficha não apresenta a vedação como item avulso nem confirma sua disponibilidade separada.

Como decido entre este E43229 e outro tubo coaxial?

Compare conexão de processo, conexão do sensor, comprimento e limites de operação com os requisitos da instalação. Este código está especificado com 500 mm e conexões G 3/4.

Que cuidados devo ter ao instalar o tubo?

Confirme as conexões e as condições de operação antes da montagem, alinhe as roscas e evite forçá-las. Consulte a documentação do fabricante para instruções de aperto, pois a ficha não informa torque.

O E43229 tem ligação elétrica ou precisa de pinagem?

Não há ligação elétrica ou pinagem especificada para o E43229; trata-se de um acessório mecânico. Para conexões elétricas, consulte a documentação do sensor utilizado.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Acessório tubular utilizado com o sensor de nível LR, conforme a aplicação indicada na ficha. (Ref.: Tipo de produto)

Conexão de processo

Interface roscada que conecta o acessório ao processo. (Ref.: G 3/4 rosca externa)

Conexão do sensor

Interface mecânica entre o tubo coaxial e o sensor. (Ref.: G 3/4 rosca interna)

MAWP

Pressão máxima de trabalho indicada para a aplicação segundo CRN. (Ref.: 16 bar)

NBR com reforço de fibras

Material de vedação declarado para o conjunto. (Ref.: Vedação)
