Tubo Coaxial ifm E43228 - Sensor de Nível 300mm

Pré-visualizar: E43228 IFM - Tubo Coaxial ifm Sensor de Nível LR G3/4 300mm

E43228 IFM - Tubo Coaxial ifm Sensor de Nível LR G3/4 300mm

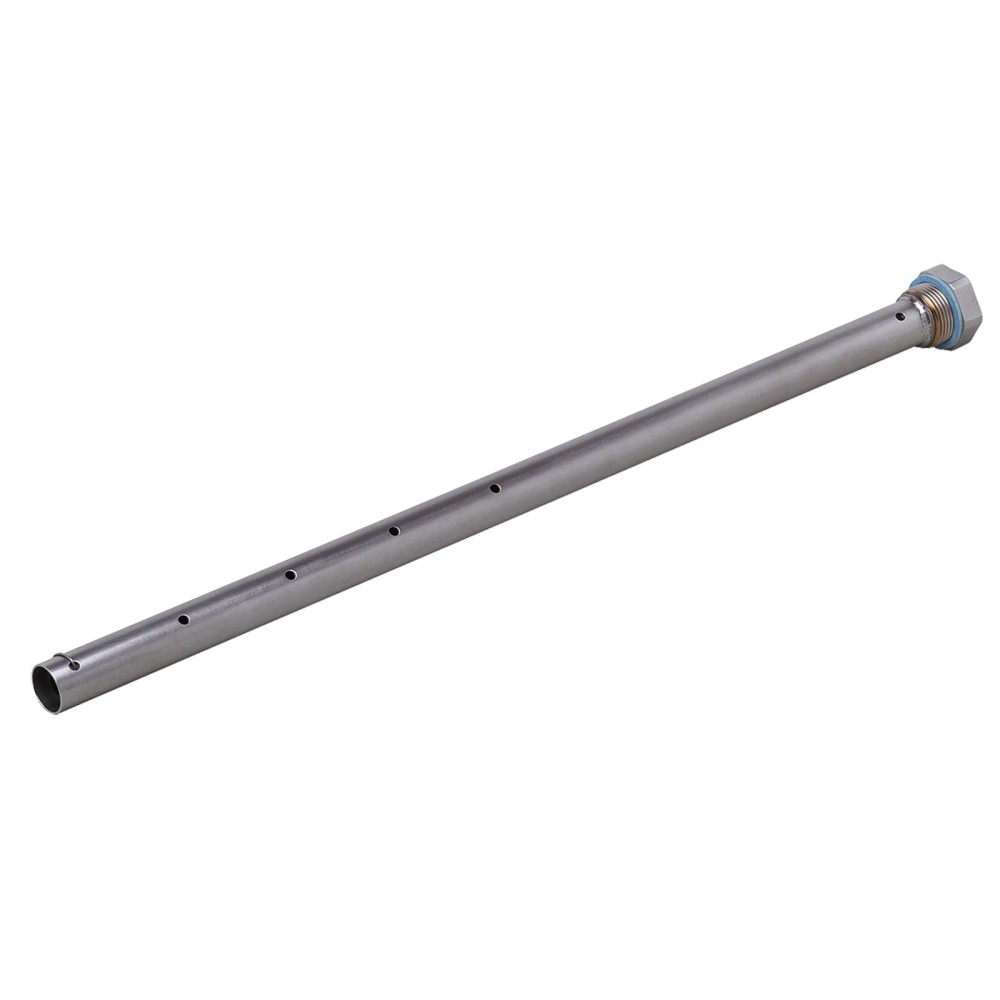

Imagem meramente ilustrativa

R$ 800,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43228
EAN: 4021179263818
NCM do produto: 90269010

Destaques do Produto Aplicação Sensores de...mais

Fechar menu

Saiba mais sobre: "E43228 IFM - Tubo Coaxial ifm Sensor de Nível LR G3/4 300mm"

Destaques do Produto

Aplicação

Sensores de nível ifm da família LR

Comprimento

300 mm

Conexão de processo

G 3/4 externa

Conexão do sensor

G 3/4 interna

Limites informados

-40...200 °C e até 16 bar

Material do tubo

Aço inoxidável 1.4301 (304)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial ifm E43228 para sensor de nível LR, G 3/4, comprimento 300 mm

O ifm E43228 é um tubo coaxial para sensores de nível LR, destinado à montagem com conexão G 3/4. Possui comprimento de 300 mm, tubo em aço inoxidável 1.4301 (304) e faixa de temperatura de -40 a 200 °C. A pressão máxima informada é 16 bar; a ficha também informa resistência ao vácuo de -1000 mbar (-0,1 MPa).

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E43228
Tipo	Tubo coaxial para sensores de nível LR
Comprimento	300 mm
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	G 3/4, rosca interna
Faixa de temperatura	-40...200 °C
Pressão máxima	16 bar (1,6 MPa)
Resistência ao vácuo	-1000 mbar (-0,1 MPa)
Material do tubo	Aço inoxidável 1.4301 (304)
Aprovação e peso	CRN; 215,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensor de nível LR que exija tubo coaxial com as conexões G 3/4 externa no processo e G 3/4 interna no lado do sensor.
Instalações cujo comprimento requerido seja 300 mm e cujas condições de temperatura e pressão estejam dentro dos limites informados.

⚠ Considere outro se precisa de:

Não selecione quando a conexão exigida não corresponder às roscas G 3/4 especificadas ou quando o comprimento necessário for diferente de 300 mm; confirme a montagem e a variante necessária no catálogo ifm.
Não utilize fora da faixa de -40...200 °C ou acima de 16 bar. A ficha não informa compatibilidade universal com todos os sensores LR nem compatibilidade química com fluidos específicos; confirme esses pontos com o fabricante.

APLICAÇÕES E USO

Uso como tubo coaxial em conjunto com sensores de nível da família LR, conforme a compatibilidade do modelo específico indicada pela ifm. A ficha não detalha fluidos compatíveis; validar materiais e condições de processo antes da seleção.
Pode ser considerado em instalações dentro da faixa declarada de -40...200 °C e até 16 bar, observando também o valor de resistência ao vácuo informado. Esses limites não substituem a validação da aplicação e do sensor associado.

COMO ESCOLHER

Antes de comprar o Tubo coaxial ifm E43228 para sensor de nível LR, G 3/4, comprimento 300 mm, verifique estes pontos:

Escolha o E43228

Quando a aplicação requer tubo coaxial para sensor LR, comprimento de 300 mm e as conexões especificadas: G 3/4 externa para processo e G 3/4 interna para o sensor. Verifique também os limites de temperatura e pressão.

Avalie outra configuração

Procure a variante correspondente se o comprimento ou a conexão necessária forem diferentes. Para compatibilidade com um modelo LR específico ou com o fluido do processo, consulte o datasheet e a documentação ifm; esses dados não são detalhados integralmente na ficha fornecida.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Descrição do tipo de componente.
Modelo associado	Para sensores de nível LR	Família de sensores indicada na ficha; confirme a combinação com o modelo específico.
Designação	LR COAX TUBE G3/4 L300	Designação do produto informada no catálogo.
Código do produto	E43228	Referência para identificação e seleção.
Marca	ifm	Fabricante indicado na ficha.
Categoria	Acessórios	Classificação do produto no anúncio.

Conexões e dimensões
Comprimento	300 mm	Comprimento nominal informado.
Conexão de processo	G 3/4, rosca externa	Interface mecânica para o processo.
Conexão do sensor	G 3/4, rosca interna	Interface mecânica indicada para o lado do sensor.

Condições de operação
Temperatura de operação	-40...200 °C	Faixa de temperatura declarada.
Pressão máxima	16 bar (1,6 MPa)	Limite de pressão informado; não exceder.
Resistência ao vácuo	-1000 mbar (-0,1 MPa)	Valor informado para resistência ao vácuo.
Aprovação	CRN	Aprovação indicada na ficha; verificar aplicabilidade regulatória ao local de instalação.

Materiais e construção
Tubo coaxial	Aço inoxidável 1.4301 (304)	Material especificado para o tubo.
Vedação	NBR reforçado com fibras	Material de vedação indicado no catálogo.
Elemento de centragem	PPS reforçado com fibras	Material indicado para o elemento de centragem.
Suporte de fixação	Aço inoxidável 1.4310 (301)	Material informado nos dados do catálogo.

Dados logísticos e identificação comercial
Peso	215,5 g	Peso informado nos atributos do produto.
Quantidade na embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179263818	Identificador comercial informado.
NCM	9026.90.10	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E43228 é um acessório mecânico, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; não é um sensor nem um componente elétrico.

Processo Conexão de processo G 3/4 com rosca externa; conexão do sensor G 3/4 com rosca interna. A ficha o identifica como tubo coaxial para sensores de nível LR.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com sensor LR e interfaces G 3/4 correspondentes, respeitando o comprimento e os limites especificados.	✓	A ficha identifica o produto como tubo coaxial para sensores LR e informa conexões G 3/4, comprimento de 300 mm e limites operacionais.
Instalação cuja conexão de processo ou do sensor não corresponda à rosca G 3/4 especificada.	✗	A interface mecânica informada é G 3/4; outra rosca não corresponde à conexão especificada.
Aplicação acima de 16 bar ou fora de -40...200 °C.	✗	Essas condições excedem os limites declarados na ficha.
Seleção baseada em protocolo ou ligação elétrica do tubo.	✗	O produto é um acessório mecânico e não há protocolo ou conexão elétrica especificados.

INSTALAÇÃO

Como instalar o Tubo coaxial ifm E43228 para sensor de nível LR, G 3/4, comprimento 300 mm

Confirme no datasheet do sensor LR a compatibilidade com o tubo E43228 antes da montagem.
Verifique se as interfaces mecânicas correspondem: G 3/4 externa no processo e G 3/4 interna no lado do sensor.
Confira se o comprimento de 300 mm atende à configuração prevista para a instalação.
Inspecione a vedação fornecida e as superfícies de contato; não instale componentes danificados.
Monte conforme as instruções do fabricante do sensor e do processo, sem exceder os limites operacionais especificados.
Após a montagem, verifique a vedação e a ausência de vazamentos de acordo com os procedimentos seguros da instalação.

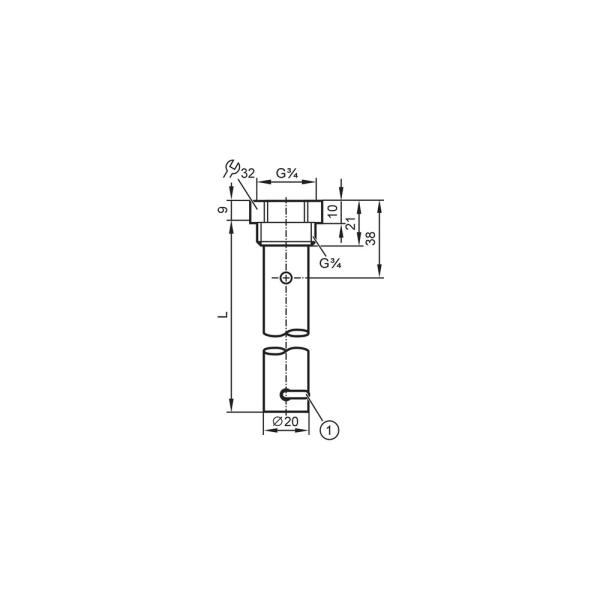

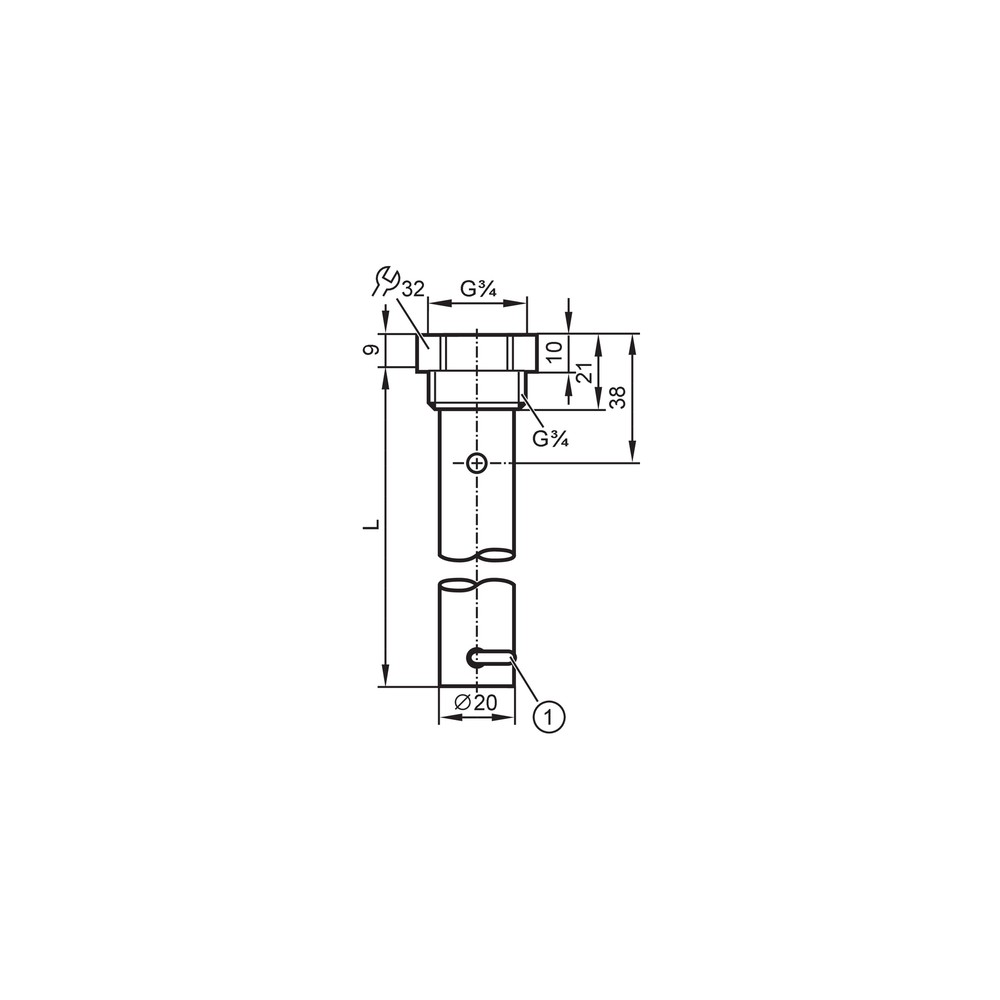

Desenho Dimensional

ACESSÓRIOS

1 vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface montada.	Vedação ausente, danificada ou montagem incompatível com a conexão.	Despressurize o processo conforme o procedimento local e inspecione a vedação e as roscas; confirme as interfaces G 3/4.
O tubo não rosqueia corretamente no sensor ou no processo.	Conexão ou variante diferente da G 3/4 indicada para cada lado.	Compare as conexões da instalação com o desenho dimensional e confirme qual lado possui rosca externa e qual possui rosca interna.
O conjunto apresenta dano ou deformação após operação.	Condição de operação possivelmente fora dos limites declarados ou solicitação mecânica inadequada.	Compare temperatura e pressão registradas com a faixa -40...200 °C e o máximo de 16 bar; inspecione o conjunto após despressurizar.
A leitura de nível do conjunto não corresponde ao esperado.	Possível incompatibilidade entre o tubo e o sensor específico, ou condição de instalação/processo não validada.	Confirme a combinação com o modelo LR no datasheet do fabricante e verifique a montagem e as condições de operação antes de substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm E43228 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E43228 e para quem serve?

É um tubo coaxial para sensores de nível da família LR. A compatibilidade com o modelo específico do sensor deve ser confirmada na documentação ifm.

Quais são as conexões e o que acompanha?

A conexão de processo é G 3/4 externa e a conexão do sensor é G 3/4 interna. A ficha informa uma vedação incluída.

Serve para qualquer sensor de nível ou conexão diferente de G 3/4?

A ficha identifica o produto para sensores LR e especifica conexões G 3/4. Não é possível afirmar compatibilidade com outros sensores ou roscas sem confirmação do fabricante.

Posso usar este tubo acima de 16 bar ou fora da faixa de temperatura informada?

Não: a ficha informa pressão máxima de 16 bar e operação entre -40 e 200 °C. Para condições fora desses limites, selecione uma configuração cuja documentação cubra a aplicação.

O conjunto está vazando; preciso trocar o tubo?

Não necessariamente. Antes da substituição, despressurize a instalação e verifique a presença e o estado da vedação, além da correspondência das roscas.

O sensor não indica o nível esperado; o tubo está com defeito?

Esse sintoma não confirma defeito do tubo. Verifique a compatibilidade do sensor LR específico, a montagem e as condições de processo antes de trocar a peça.

Devo comprar o E43228 ou procurar outra versão?

Escolha o E43228 quando forem necessários tubo coaxial de 300 mm e as conexões especificadas. Se comprimento ou roscas forem diferentes, consulte a variante correspondente no catálogo ifm.

Este produto é um kit completo de medição de nível?

Não: é um tubo coaxial acessório, não um sistema completo de medição. A ficha informa uma vedação na embalagem; o sensor não está indicado como incluído.

Há ligação elétrica ou ajuste de pinagem na instalação?

Não há ligação elétrica ou pinagem especificada para o E43228, pois se trata de um acessório mecânico. Siga as instruções de montagem do sensor LR associado.

Como devo conferir as dimensões antes de instalar?

Use o desenho em escala disponibilizado pela ifm e confirme o comprimento de 300 mm e as conexões necessárias. Consulte também o datasheet do sensor para validar a montagem do conjunto.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Acessório tubular destinado à montagem associada a sensores de nível LR. (Ref.: tipo de produto — tubo coaxial para sensores de nível)

G 3/4

Designação da conexão roscada especificada para as interfaces de processo e do sensor. (Ref.: conexão de processo e conexão do sensor)

CRN

Aprovação indicada para o produto na ficha; sua aplicabilidade deve ser verificada conforme a jurisdição da instalação. (Ref.: aprovação — CRN)

NBR

Material indicado para a vedação do conjunto, especificado como NBR reforçado com fibras. (Ref.: material da vedação)

PPS

Material indicado para o elemento de centragem, especificado como PPS reforçado com fibras. (Ref.: material do elemento de centragem)
