Tubo Coaxial ifm E43224 - 1400mm 3/4 NPT

Pré-visualizar: E43224 IFM - Tubo Coaxial ifm Sensores de Nível LR 1400mm 3/4 NPT

E43224 IFM - Tubo Coaxial ifm Sensores de Nível LR 1400mm 3/4 NPT

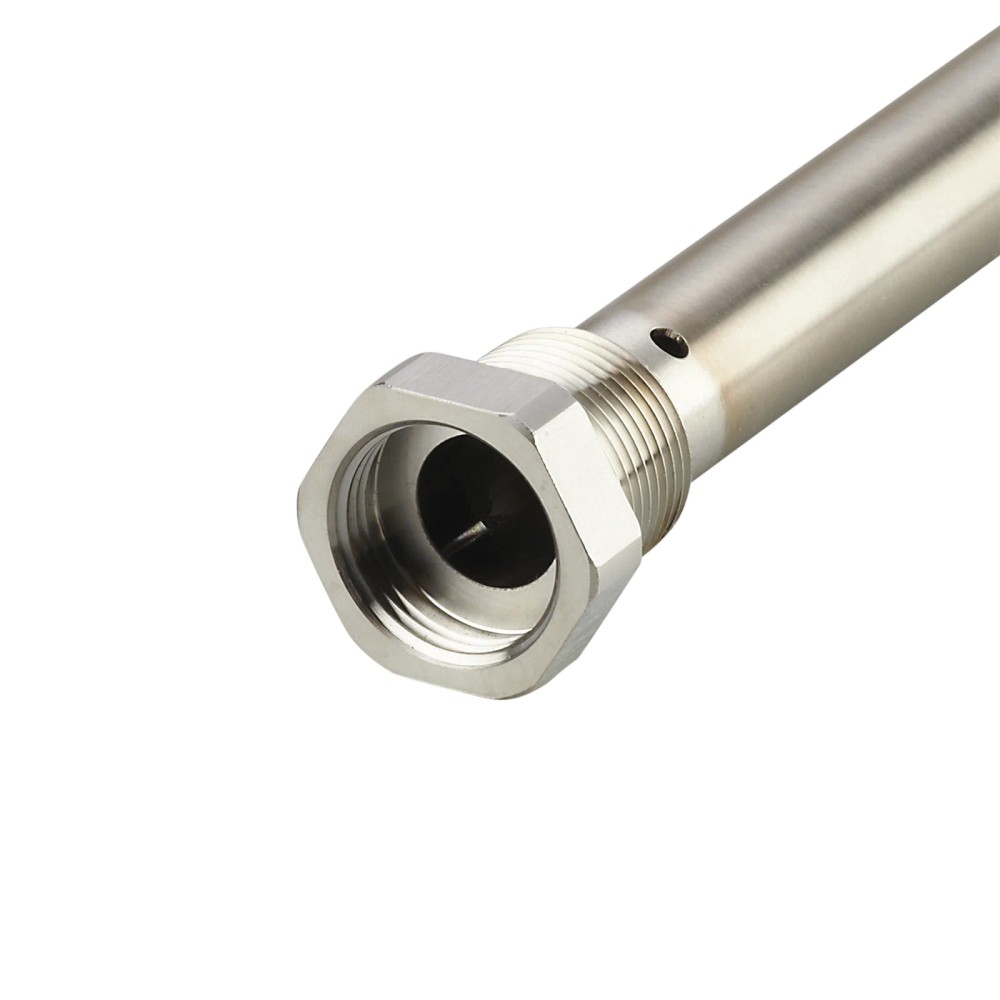

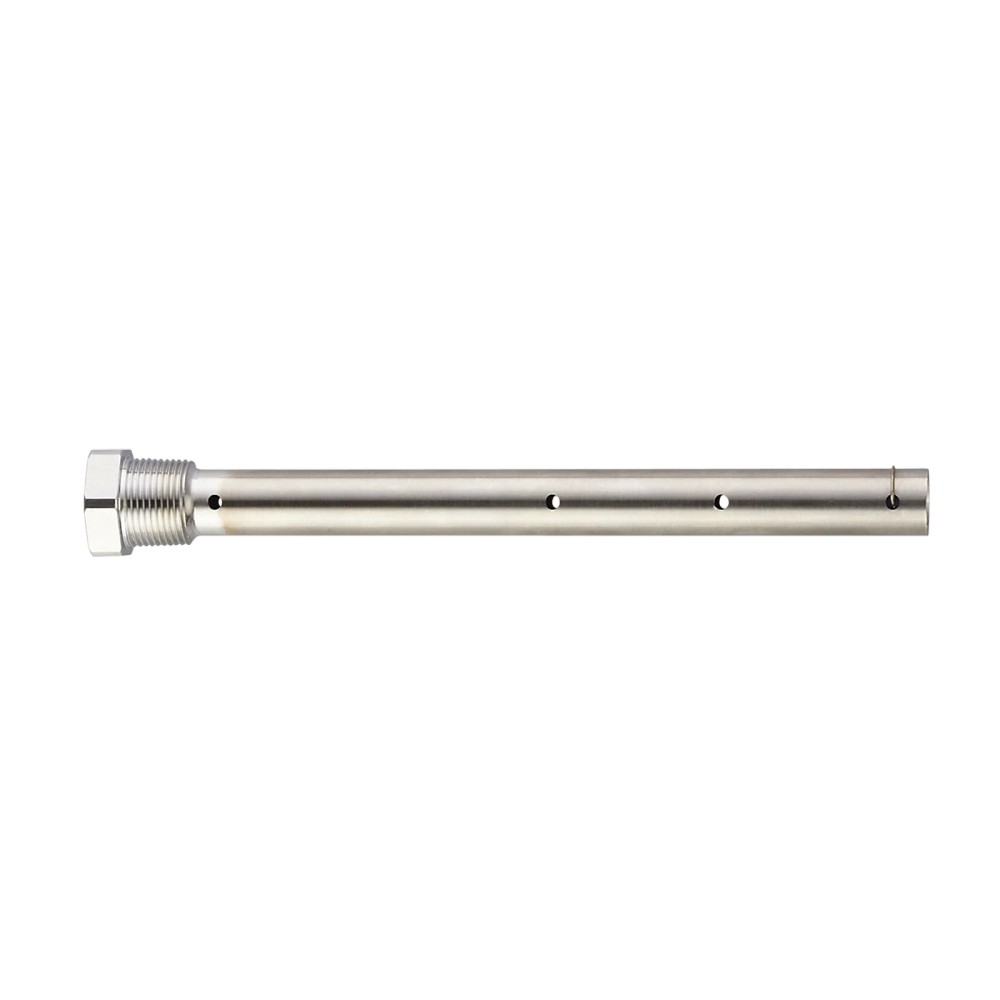

Imagem meramente ilustrativa

R$ 1.680,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43224
EAN: 4021179263771
NCM do produto: 90269010

Destaques do Produto Sensor associado...mais

Fechar menu

Saiba mais sobre: "E43224 IFM - Tubo Coaxial ifm Sensores de Nível LR 1400mm 3/4 NPT"

Destaques do Produto

Sensor associado

Sensores de nível LR

Comprimento do tubo

1400 mm

Rosca de processo

3/4" NPT externa

Rosca do sensor

G 3/4 interna

Temperatura do fluido

-40 a 200 °C

Pressão máxima informada

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial ifm E43224 para sensores de nível LR, comprimento de 1400 mm, conexão 3/4" NPT externa

O ifm E43224 é um tubo coaxial destinado a sensores de nível da linha LR. Sua função é atuar como acessório para esses sensores, com comprimento de 1400 mm e conexão de processo 3/4" NPT externa. Suporta temperatura de fluido de -40 a 200 °C e pressão de até 16 bar, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E43224
Aplicação informada	Sensores de nível ifm LR
Comprimento	1400 mm
Conexão de processo	3/4" NPT, rosca externa
Conexão do sensor	G 3/4, rosca interna
Temperatura do fluido	-40 a 200 °C
Resistência à pressão	16 bar / 1,6 MPa
Resistência a vácuo	-1000 mbar / -0,1 MPa
Materiais	Tubo: aço inoxidável 1.4301 (304); elemento centrante: PPS reforçado com fibras; suporte de fixação: aço inoxidável 1.4310 (301)
Peso	780 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensor de nível ifm LR cuja montagem aceite tubo coaxial de 1400 mm e as conexões informadas.
Instalações em que as condições de processo estejam dentro dos limites informados de temperatura do fluido e pressão.

⚠ Considere outro se precisa de:

Não selecione sem confirmar o encaixe do sensor: a conexão indicada para o sensor é G 3/4 interna.
Não selecione para instalações que exijam conexão de processo diferente de 3/4" NPT externa ou comprimento diferente de 1400 mm.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: uso como tubo coaxial para sensores de nível LR. Verifique a compatibilidade mecânica com o sensor e a instalação antes da montagem.
Possibilidade de aplicação inferida: instalações de medição de nível cujo processo opere dentro da faixa de temperatura de -40 a 200 °C e do limite de pressão de 16 bar. A adequação depende também do sensor e das condições específicas do processo; valide no datasheet.

COMO ESCOLHER

Antes de comprar o Tubo coaxial ifm E43224 para sensores de nível LR, comprimento de 1400 mm, conexão 3/4" NPT externa, verifique estes pontos:

Escolha o E43224 quando

O sensor de nível for da linha LR e a configuração requerida corresponder ao tubo de 1400 mm, à conexão de processo 3/4" NPT externa e à conexão do sensor G 3/4 interna. Confirme também que temperatura e pressão do fluido respeitam os limites especificados.

Considere outra configuração quando

A instalação exigir outro comprimento ou conexões diferentes das informadas. A ficha disponível não identifica modelos alternativos; consulte o catálogo ou o datasheet ifm para selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Acessório destinado a sensores de nível.
Modelo associado	Sensores de nível LR	A ficha identifica compatibilidade de aplicação com sensores LR; confirme as interfaces do sensor específico.
Referência do produto	E43224	SKU e part number informados.
Marca	ifm	Fabricante indicado na ficha.
GTIN	4021179263771	Identificador comercial informado.

Conexões mecânicas
Conexão de processo	3/4" NPT, rosca externa	Interface de processo especificada para o tubo.
Conexão do sensor	G 3/4, rosca interna	Interface indicada para conexão do sensor.

Condições de processo
Temperatura do fluido	-40 a 200 °C	Faixa de temperatura informada para o fluido.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão indicado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado na ficha.

Dados mecânicos e materiais
Comprimento	1400 mm	Comprimento L especificado para o tubo.
Material do tubo coaxial	Aço inoxidável 1.4301 (304)	Material informado para o tubo.
Material do elemento centrante	PPS reforçado com fibras	Material informado para o elemento centrante.
Material do suporte de fixação	Aço inoxidável 1.4310 (301)	Material informado para o suporte.
Peso	780 g	Peso indicado nos dados do produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E43224 é um tubo coaxial, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica informada; é um acessório mecânico para sensor de nível.

Processo Conexão de processo 3/4" NPT com rosca externa. A conexão indicada para o sensor é G 3/4 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com sensor de nível ifm LR e interfaces mecânicas correspondentes às conexões descritas	✓	A aplicação informada é para sensores de nível LR; o tubo especifica conexão de processo 3/4" NPT externa e conexão do sensor G 3/4 interna. Confirme a correspondência com o modelo específico do sensor.
Instalação com exigência de temperatura do fluido entre -40 e 200 °C e pressão de até 16 bar	✓	Esses são os limites informados para temperatura do fluido e resistência à pressão do produto.
Instalação que exige conexão de processo diferente de 3/4" NPT externa ou comprimento diferente de 1400 mm	✗	Esses requisitos não correspondem à configuração identificada para o E43224.
Conexão elétrica ou comunicação direta pelo acessório	✗	O produto é um tubo coaxial mecânico; não há conexão elétrica ou protocolo de comunicação informado.

INSTALAÇÃO

Como instalar o Tubo coaxial ifm E43224 para sensores de nível LR, comprimento de 1400 mm, conexão 3/4" NPT externa

Confirme que o sensor de nível é da linha LR e verifique no datasheet do sensor a correspondência com as interfaces G 3/4 e 3/4" NPT.
Confira se o comprimento de 1400 mm atende à configuração mecânica prevista para a instalação.
Verifique se temperatura do fluido, pressão e condição de vácuo permanecem dentro dos valores especificados para o tubo.
Inspecione as roscas e as superfícies de conexão antes da montagem; não force interfaces com padrão ou dimensão diferentes.
Monte o acessório de acordo com as instruções do fabricante do sensor e do equipamento, sem exceder os limites de processo informados.
Após a montagem, verifique o assentamento das conexões e confirme a ausência de vazamentos conforme o procedimento aplicável à instalação.

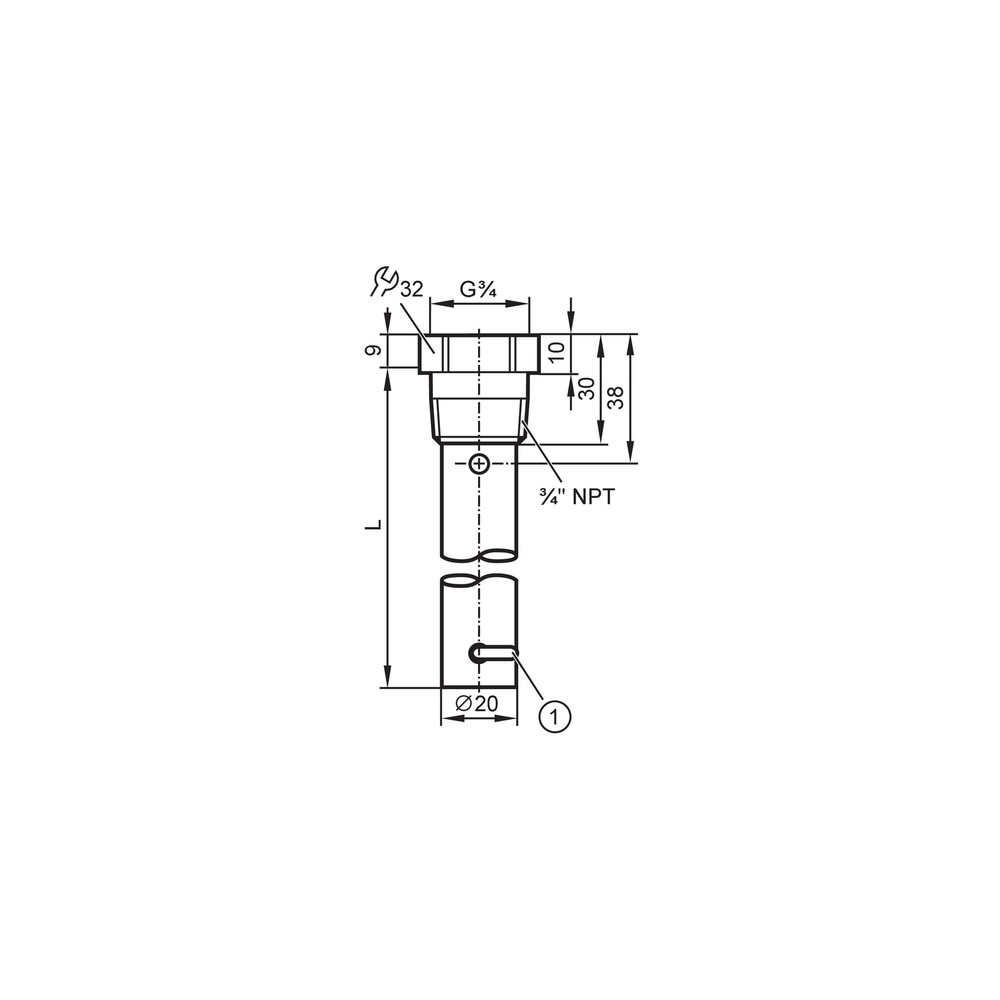

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não rosqueia ou não assenta na conexão do processo.	A interface da instalação pode não corresponder à rosca 3/4" NPT externa especificada para o tubo.	Confira o padrão e o tamanho da rosca da conexão receptora e compare com o desenho e o datasheet do E43224 antes de reapertar.
O sensor não se acopla ao tubo.	A conexão do sensor pode não corresponder à G 3/4 interna indicada para o acessório.	Verifique a interface mecânica do sensor no respectivo datasheet e confirme o padrão e o tamanho da rosca.
Há vazamento após a montagem.	Possível incompatibilidade de rosca, assentamento inadequado ou condição de processo acima do limite informado.	Inspecione a correspondência das conexões e o assentamento; confirme também que a pressão não excede 16 bar. Siga o procedimento de vedação especificado para a instalação.
O tubo apresenta deformação ou comportamento anormal em operação.	A condição de processo pode exceder os limites informados de temperatura ou pressão, ou a configuração pode não corresponder à aplicação.	Compare a temperatura do fluido e a pressão medidas com a faixa de -40 a 200 °C e o limite de 16 bar; consulte o datasheet do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm E43224 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E43224 e para quem serve?

É um tubo coaxial para sensores de nível ifm LR. A referência especifica comprimento de 1400 mm e interfaces mecânicas próprias para sua montagem.

Quais são as conexões do tubo e o que acompanha a embalagem?

A conexão de processo é 3/4" NPT externa e a conexão do sensor é G 3/4 interna. A ficha informa embalagem com uma peça.

O E43224 serve para sensores de outras linhas ou fabricantes?

A aplicação informada é para sensores de nível LR. A ficha não confirma compatibilidade com outras linhas ou fabricantes; valide as conexões e os requisitos no datasheet do sensor.

Posso usar este tubo com outra rosca de processo?

A configuração especificada é 3/4" NPT externa. Para uma instalação com outra rosca, selecione uma referência cuja conexão corresponda ao equipamento.

O sensor não rosqueia no tubo: o que devo verificar antes de trocar a peça?

Confira se a conexão do sensor é compatível com G 3/4 interna. Verifique também o padrão e as dimensões da rosca no datasheet do sensor.

A montagem está vazando; isso significa que o tubo está com defeito?

Não necessariamente. Antes de substituir, verifique a correspondência das roscas, o assentamento e se a pressão está dentro do limite especificado de 16 bar.

Devo comprar este tubo ou procurar uma versão de outro comprimento?

Escolha o E43224 quando o comprimento de 1400 mm e as conexões especificadas atenderem à montagem. Se precisar de outro comprimento, consulte o catálogo ifm para identificar a referência correspondente.

É melhor comprar o tubo avulso ou um kit com sensor?

O E43224 é identificado como tubo coaxial e a embalagem informada contém uma peça. A ficha não informa kit com sensor; confirme separadamente os componentes necessários para a instalação.

Que cuidados devo ter durante a instalação?

Confirme as roscas, o comprimento e os limites de temperatura e pressão antes de montar. Não force conexões que não correspondam às interfaces especificadas e siga as instruções do fabricante do sensor.

O produto tem conexão elétrica ou precisa de pinagem?

Não há conexão elétrica ou pinagem informada para o E43224; trata-se de um acessório mecânico. Consulte o datasheet do sensor para os requisitos elétricos do conjunto.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Acessório tubular indicado para aplicação com sensores de nível LR. (Ref.: tipo de produto e modelo associado)

NPT

Padrão de rosca especificado para a conexão de processo do tubo. (Ref.: conexão de processo 3/4" NPT externa)

G 3/4

Designação da conexão interna informada para acoplamento do sensor. (Ref.: conexão do sensor G 3/4 interna)

PPS reforçado com fibras

Material especificado para o elemento centrante do conjunto. (Ref.: material do elemento centrante)

Aço inoxidável 1.4301 (304)

Material especificado para o tubo coaxial. (Ref.: material do tubo coaxial)
