Tubo Coaxial IFM E43217 para Sensor de Nível 1600mm

Pré-visualizar: E43217 IFM - Tubo Coaxial para Sensor de Nível Sensores de Nível ifm LR 1600mm G3/4 16bar

E43217 IFM - Tubo Coaxial para Sensor de Nível Sensores de Nível ifm LR 1600mm G3/4 16bar

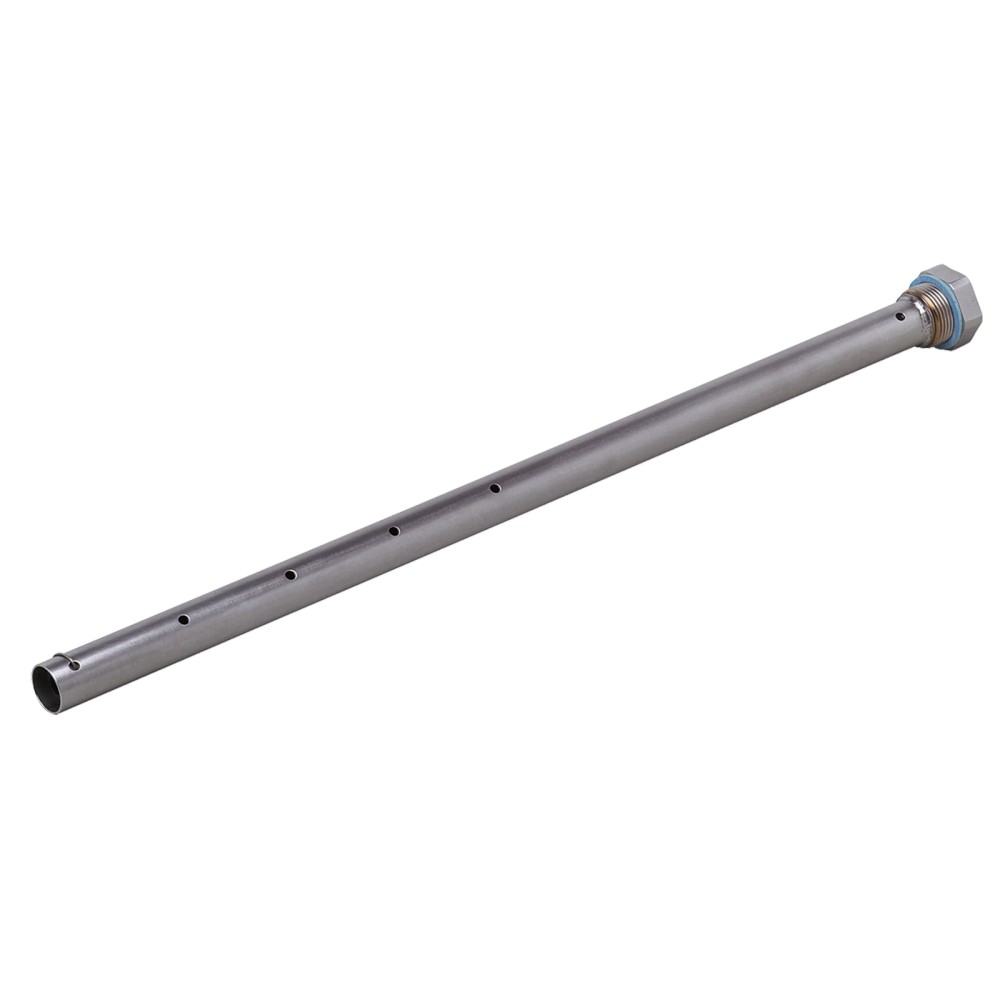

Imagem meramente ilustrativa

R$ 1.765,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43217
EAN: 4021179248679
NCM do produto: 90269010

Destaques do Produto Comprimento 1600 mm...mais

Fechar menu

Saiba mais sobre: "E43217 IFM - Tubo Coaxial para Sensor de Nível Sensores de Nível ifm LR 1600mm G3/4 16bar"

Destaques do Produto

Comprimento

1600 mm

Conexão de processo

G 3/4 externa

Conexão do sensor

G 3/4 interna

Pressão máxima informada

16 bar

Faixa de temperatura

-40 a 200 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial para sensores de nível ifm LR E43217, 1600 mm, G 3/4

O ifm E43217 é um tubo coaxial destinado a sensores de nível da série LR. Sua função é formar o conjunto coaxial de medição com o sensor compatível. Possui 1600 mm de comprimento, conexão de processo G 3/4 externa e faixa de temperatura de -40 a 200 °C. A resistência à pressão informada é de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo coaxial para sensores de nível
Modelo	LR COAX TUBE G3/4 L1600
Sensor associado	Sensores de nível LR
Comprimento	1600 mm
Conexão de processo	G 3/4 rosca externa
Conexão do sensor	G 3/4 rosca interna
Temperatura de operação	-40 a 200 °C
Resistência à pressão	16 bar (1,6 MPa)
Resistência ao vácuo	-1000 mbar (-0,1 MPa)
Material do tubo	Aço inoxidável 1.4301 (304)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conjuntos com sensores de nível ifm LR cuja compatibilidade mecânica corresponda às conexões G 3/4 do tubo.
Instalações que requeiram tubo coaxial com comprimento de 1600 mm e operem dentro dos limites de temperatura, pressão e vácuo especificados.
Aplicações sob condições DNV-GL somente com a peça centralizadora adicional indicada pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo necessária não for G 3/4 rosca externa ou a conexão do sensor não for G 3/4 rosca interna.
Não utilizar fora da faixa de temperatura de -40 a 200 °C ou acima da resistência à pressão de 16 bar informada.
Não presumir compatibilidade com sensores que não sejam da série LR; confirme o modelo e a conexão no datasheet do sensor.

APLICAÇÕES E USO

Uso como tubo coaxial em conjunto com sensores de nível ifm LR, conforme compatibilidade mecânica do sensor e do processo.
Possibilidade de uso em processos cuja temperatura esteja entre -40 e 200 °C e cuja pressão não ultrapasse 16 bar; valide também os limites do sensor instalado.
Para aplicações sob condições DNV-GL, a ficha orienta a montagem adicional da peça centralizadora E43222.
A ficha não especifica meios de processo compatíveis; confirme a compatibilidade química dos materiais com o fluido antes da seleção.

COMO ESCOLHER

Antes de comprar o Tubo coaxial para sensores de nível ifm LR E43217, 1600 mm, G 3/4, verifique estes pontos:

Escolha o E43217

Quando o conjunto exigir tubo coaxial para sensor LR, comprimento de 1600 mm, conexão de processo G 3/4 externa e conexão do sensor G 3/4 interna, respeitando os limites operacionais especificados.

Busque outra configuração

Se o comprimento ou uma das conexões não corresponder ao projeto, selecione uma versão com dimensões e interfaces compatíveis. A ficha deste produto não informa outras dimensões disponíveis; consulte o catálogo ifm.

Verifique condições DNV-GL

Para uso sob condições DNV-GL, a ficha indica a necessidade de montar adicionalmente a peça centralizadora E43222.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Acessório destinado a sensores de nível.
Modelo	LR COAX TUBE G3/4 L1600	Designação do modelo informada no catálogo.
Sensores associados	Sensores de nível LR	Aplicação indicada na ficha do produto.
Referência	E43217	SKU e número de peça.
GTIN	4021179248679	Identificador comercial informado no anúncio.

Dados mecânicos e conexões
Comprimento	1600 mm	Comprimento nominal do tubo.
Conexão de processo	G 3/4 rosca externa	Interface mecânica do lado do processo.
Conexão do sensor	G 3/4 rosca interna	Interface mecânica do lado do sensor.
Peso	890 g	Peso indicado no catálogo.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.

Materiais
Tubo coaxial	Aço inoxidável 1.4301 (304)	Material especificado para o tubo.
Vedação	NBR com reforço de fibras	Material de vedação informado no catálogo.
Elemento centralizador	PPS com reforço de fibras	Material indicado nos dados de materiais do produto.
Suporte de fixação	Aço inoxidável 1.4310 (301)	Material indicado nos dados de materiais do produto.

Condições de operação
Faixa de temperatura	-40 a 200 °C	Faixa de operação informada para o produto.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado; MAWP para aplicações segundo CRN também é 16 bar.
Resistência ao vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência ao vácuo informado na ficha.

Aprovações e condições especiais
Aprovações	CRN, DNV-GL	Certificações listadas no catálogo.
Condição de instalação DNV-GL	Montar peça centralizadora adicional	A ficha informa essa exigência para uso sob condições DNV-GL.
Peça centralizadora opcional	E43222	Acessório indicado para tubos coaxiais; necessário adicionalmente nas condições DNV-GL descritas.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica indicada: é um componente mecânico para conjunto coaxial de sensor de nível.

Processo Conexão de processo G 3/4 rosca externa; conexão do sensor G 3/4 rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível ifm LR com interfaces G 3/4 correspondentes	✓	A ficha identifica o tubo como destinado a sensores LR e especifica conexão de processo G 3/4 externa e conexão do sensor G 3/4 interna. Confirme a conexão do modelo específico do sensor.
Aplicação com pressão de até 16 bar e temperatura entre -40 e 200 °C	✓	Esses são os limites de pressão e temperatura informados para o produto; confirme as condições reais do processo e do conjunto.
Aplicação que exija conexão diferente de G 3/4 ou comprimento diferente de 1600 mm	✗	As dimensões e conexões informadas para este SKU não correspondem a esses requisitos.
Instalação sob condições DNV-GL sem peça centralizadora adicional	✗	A ficha de instalação informa que, nessas condições, é necessário montar uma peça centralizadora adicional.

INSTALAÇÃO

Como instalar o Tubo coaxial para sensores de nível ifm LR E43217, 1600 mm, G 3/4

Confirme no datasheet do sensor LR escolhido que a interface de conexão corresponde à rosca G 3/4 interna do tubo.
Verifique que a conexão de processo disponível no equipamento corresponde à rosca G 3/4 externa.
Confira se o comprimento de 1600 mm atende à configuração mecânica prevista.
Inspecione a vedação fornecida e as superfícies de assentamento antes da montagem.
Monte o conjunto conforme as instruções do fabricante do sensor e do equipamento; não exceda os limites de operação especificados.
Se a instalação for sob condições DNV-GL, instale também a peça centralizadora E43222, conforme indicado na ficha.

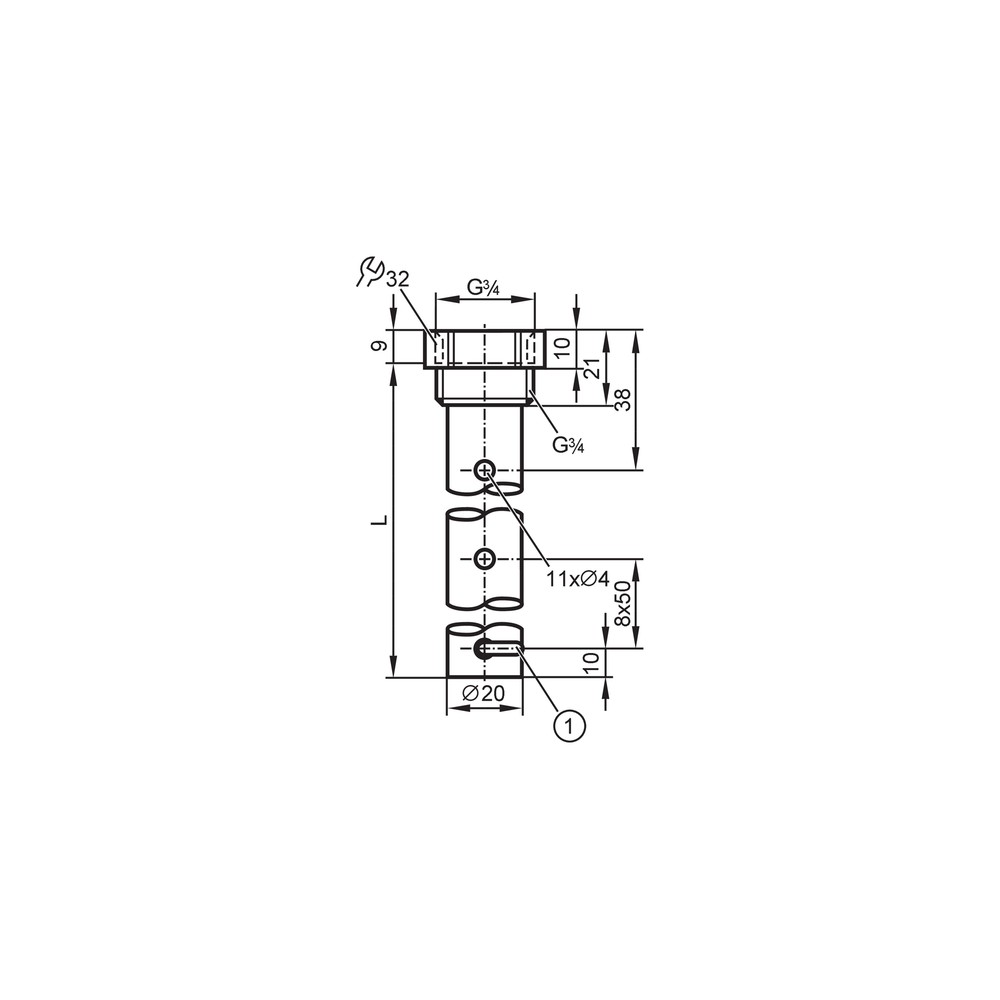

Desenho Dimensional

ACESSÓRIOS

Vedação: 1 unidade incluída.
Peça de centragem para tubos coaxiais E43222: acessório opcional; necessária adicionalmente para uso sob condições DNV-GL.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não se acopla ao sensor ou à conexão do processo.	A interface ou o tipo de rosca do componente correspondente pode não corresponder às conexões G 3/4 especificadas.	Confira a conexão de processo G 3/4 externa e a conexão do sensor G 3/4 interna no desenho e nos datasheets dos componentes.
Há vazamento na junção montada.	A vedação pode estar ausente, danificada ou mal posicionada, ou as superfícies de assentamento podem não estar corretamente montadas.	Despressurize o conjunto conforme os procedimentos da instalação e inspecione a vedação incluída e as superfícies de contato.
O conjunto não atende à profundidade de instalação prevista.	O comprimento de 1600 mm pode não corresponder à geometria ou ao requisito de instalação da aplicação.	Compare o comprimento informado com o desenho dimensional e com as medidas do conjunto instalado.
A configuração de instalação não atende às condições DNV-GL previstas.	A peça centralizadora adicional indicada para essas condições pode não ter sido montada.	Confirme se a peça centralizadora E43222 está instalada quando o conjunto for usado sob condições DNV-GL.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm E43217 (Datasheet) Desenho em escala do E43217 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E43217 e para qual sensor ele serve?

É um tubo coaxial para sensores de nível ifm LR. A compatibilidade mecânica deve ser confirmada comparando as conexões do sensor com as interfaces G 3/4 informadas para o tubo.

O que vem junto com o tubo coaxial?

A ficha informa uma vedação incluída e quantidade de embalagem de uma peça. A peça centralizadora E43222 é indicada como acessório opcional.

Este tubo serve para conexão de processo diferente de G 3/4?

A ficha deste SKU especifica conexão de processo G 3/4 com rosca externa. Para outra interface, selecione uma configuração correspondente ao projeto.

Posso usar o E43217 com um sensor que não seja da série LR?

A ficha identifica o produto para sensores de nível LR. Não há informação suficiente para confirmar compatibilidade com outras séries; consulte os datasheets dos componentes.

O que pode causar vazamento depois da montagem?

Uma causa possível é a vedação ausente, danificada ou fora de posição. Verifique a vedação e as superfícies de assentamento com o conjunto despressurizado.

O que verificar se o tubo não encaixa no sensor?

Confira se a conexão do sensor é G 3/4 rosca interna no tubo e se a conexão do sensor corresponde à interface prevista. Consulte o desenho dimensional e o datasheet do sensor.

Devo escolher este tubo ou uma versão de outro comprimento?

Escolha o E43217 quando 1600 mm atender à geometria da instalação. Se o projeto exigir outro comprimento, confirme no catálogo ifm a existência de uma versão com a dimensão necessária.

O E43217 é vendido como kit com a peça centralizadora?

A ficha informa uma vedação incluída e identifica a peça centralizadora E43222 como acessório opcional. Não indica que essa peça esteja incluída na embalagem.

Há conexão elétrica ou pinagem para instalar este produto?

Não há conexão elétrica ou pinagem indicada para o E43217, que é um componente mecânico. A instalação deve considerar as conexões mecânicas do sensor e do processo.

É necessário algum cuidado adicional na instalação sob condições DNV-GL?

Sim. A ficha orienta montar uma peça centralizadora adicional, identificada como E43222, para uso sob condições DNV-GL.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Tubo que compõe o conjunto coaxial utilizado com o sensor de nível compatível. (Ref.: tipo de produto)

G 3/4

Designação da conexão roscada especificada para as interfaces do tubo. (Ref.: conexão de processo e conexão do sensor)

CRN

Aprovação indicada na ficha do produto; o limite MAWP informado para aplicações segundo CRN é 16 bar. (Ref.: aprovação e MAWP)

DNV-GL

Condição de certificação listada para o produto, que requer a montagem de peça centralizadora adicional conforme a ficha. (Ref.: instalação DNV-GL)

Resistência ao vácuo

Valor de resistência ao vácuo especificado para o tubo. (Ref.: -1000 mbar / -0,1 MPa)
