Tubo Coaxial ifm E43215 para Sensores de Nível 1200mm

Pré-visualizar: E43215 IFM - Tubo Coaxial para Sensor de Nível ifm para Sensores LR 1200mm G3/4 16bar

E43215 IFM - Tubo Coaxial para Sensor de Nível ifm para Sensores LR 1200mm G3/4 16bar

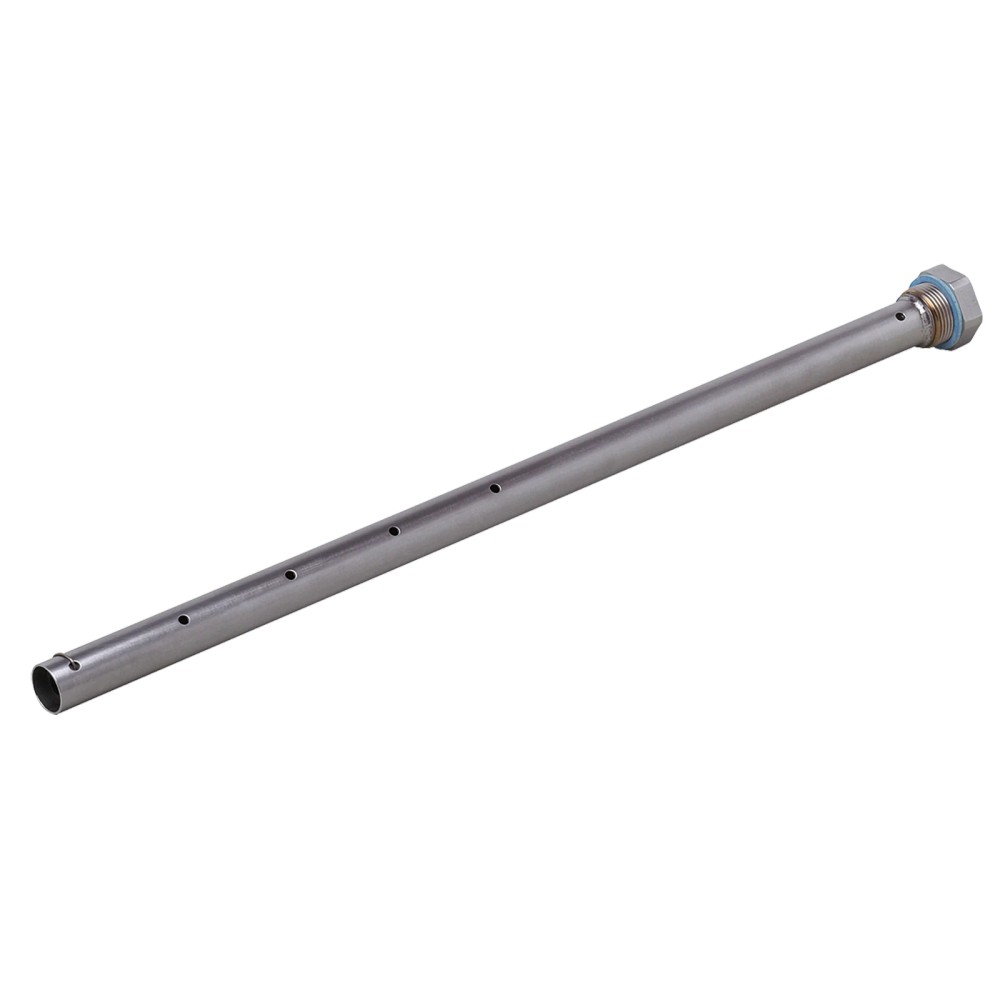

Imagem meramente ilustrativa

R$ 1.323,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43215
EAN: 4021179248655
NCM do produto: 90269010

Destaques do Produto Comprimento 1200 mm...mais

Fechar menu

Saiba mais sobre: "E43215 IFM - Tubo Coaxial para Sensor de Nível ifm para Sensores LR 1200mm G3/4 16bar"

Destaques do Produto

Comprimento

1200 mm

Pressão Máxima

16 bar

Conexão

G 3/4

Material

Aço Inoxidável 1.4301

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43215 IFM - Tubo Coaxial para Sensor de Nível ifm LR 1200mm

O tubo coaxial E43215 é um acessório de 1200mm projetado para garantir a precisão de sensores de nível ifm da linha LR. Ele atua como um guia de onda, permitindo medições confiáveis em diversos tanques. O componente suporta pressões de até 16 bar e temperaturas entre -40 e 200 °C, sendo fabricado em aço inoxidável 1.4301.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E43215
Marca	ifm
Comprimento	1200 mm
Material	Aço Inoxidável 1.4301 (304)
Pressão	16 bar
Temperatura	-40...200 °C
Conexão	G 3/4
Aprovação	CRN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de nível da linha ifm LR
Tanques metálicos onde a estabilidade do sinal é crítica
Aplicações industriais dentro da faixa de -40 a 200 °C

⚠ Considere outro se precisa de:

Aplicações com pressões superiores a 16 bar
Ambientes com agentes químicos que degradam aço inoxidável 1.4301 (304)
Uso em sensores que não sejam da linha LR da ifm
Instalação em roscas que não sejam G 3/4

APLICAÇÕES E USO

Monitoramento de nível de líquidos em tanques industriais
Aplicações que exigem estabilidade de sinal devido a obstáculos internos no tanque
Processos industriais com temperaturas extremas entre -40 e 200 °C
Ambientes com pressão de até 16 bar

COMO ESCOLHER

Antes de comprar o E43215 IFM - Tubo Coaxial para Sensor de Nível ifm LR 1200mm, verifique estes pontos:

Quando utilizar o E43215

Escolha este modelo se a profundidade de medição requerida for compatível com 1200mm e se o seu sensor for um modelo ifm da série LR compatível com rosca G 3/4.

Quando buscar outra opção

Se a sua aplicação exigir um comprimento de imersão diferente de 1200mm ou se o meio de processo for incompatível com aço inoxidável 1.4301, este componente não é adequado.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material do tubo	Aço inoxidável 1.4301 (304)	Material base para resistência à corrosão
Material de vedação	NBR reforço de fibras	Elemento de vedação da interface
Elemento centralizador	PPS reforço de fibras	Componente interno de suporte

Montagem
Comprimento L	1200 mm	Dimensão física da haste
Conexão de processo	G 3/4 rosca externa	Interface de montagem no tanque
Conexão do sensor	G 3/4 rosca interna	Interface de montagem no sensor

Condições ambientais
Faixa de temperatura	-40 a 200 °C	Limites operacionais de temperatura
Resistência à pressão	16 bar	Pressão máxima admissível (MAWP)
Resistência a vácuo	-1000 mbar	Limites de operação em vácuo

COMPATIBILIDADE

Comunicação

Conexões

Elétrica N/A (Componente passivo mecânico)

Processo G 3/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tanque metálico	✓	O tubo coaxial atua como guia de onda, sendo ideal para tanques metálicos.
Fluidos corrosivos a aço 304	✗	O material do tubo (1.4301) sofrerá degradação, sendo incompatível.
Processo acima de 16 bar	✗	O componente é classificado apenas para 16 bar.

INSTALAÇÃO

Como instalar o E43215 IFM - Tubo Coaxial para Sensor de Nível ifm LR 1200mm

Desligue a alimentação do sensor de nível.
Desconecte o sensor do tanque, se necessário.
Verifique se a rosca G 3/4 do sensor e do tubo estão limpas.
Rosqueie manualmente o tubo coaxial na conexão G 3/4 do sensor.
Utilize a ferramenta adequada para garantir o torque de aperto necessário, sem exceder a resistência da rosca.
Reinstale o conjunto completo no tanque, garantindo que o tubo esteja perfeitamente vertical.

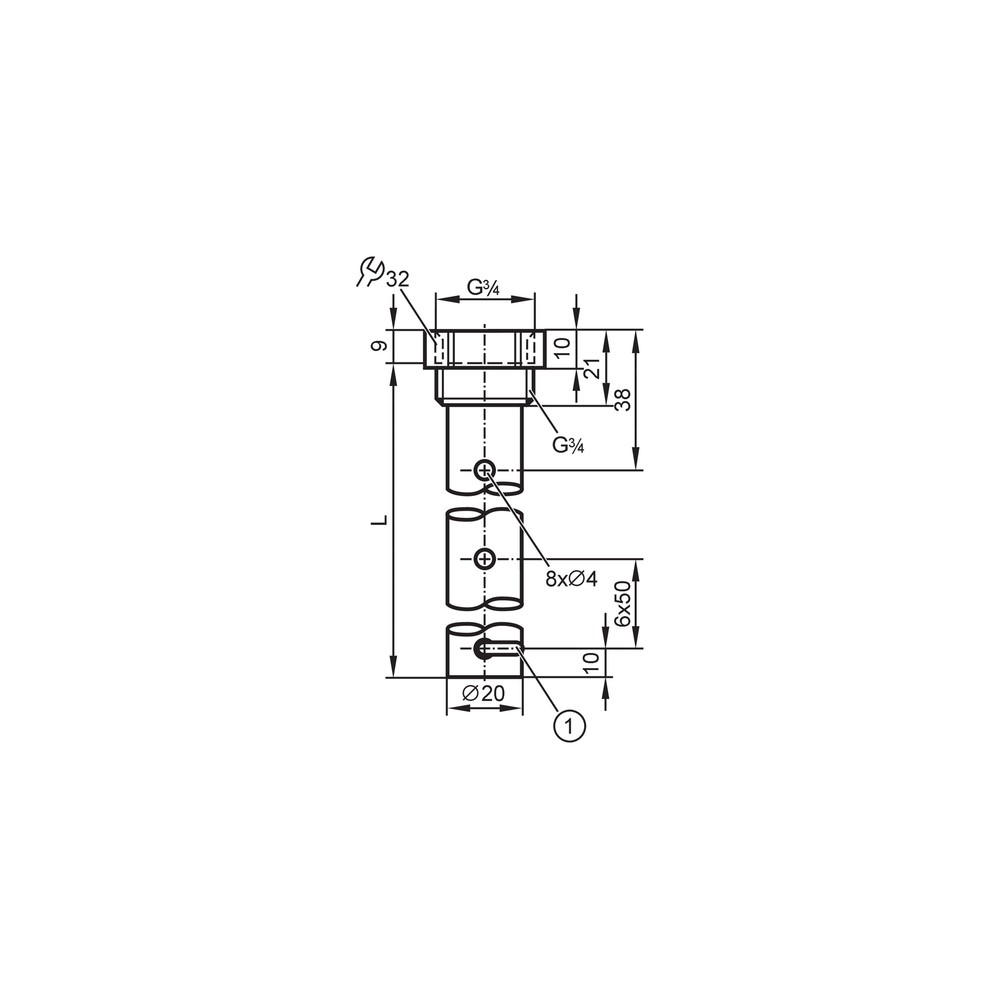

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras de nível inconsistentes ou com desvio	Acúmulo de resíduos ou crostas no interior do tubo	Remova o tubo, inspecione visualmente o interior e limpe resíduos
Falha na vedação (vazamento) na conexão roscada	Infiltração ou vedação incorreta	Verifique o estado da vedação NBR e o torque de aperto da conexão G 3/4
Curto-circuito ou erro de leitura do sensor	Dano mecânico ou desalinhamento	Verifique se o tubo está alinhado e sem amassados que tocam a haste do sensor
Vibração excessiva ou ruído no sinal	Desgaste do centralizador	Verifique a integridade física do elemento centralizador de PPS

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial E43215 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o tubo coaxial E43215 e qual sua finalidade?

O E43215 é um tubo coaxial de 1200mm projetado especificamente para sensores de nível da linha LR da ifm, garantindo a guia adequada do sinal de medição.

Com quais dispositivos o tubo coaxial E43215 é compatível?

Este acessório é compatível exclusivamente com sensores de nível ifm da série LR que possuam rosca de conexão G 3/4.

O produto serve para qualquer sensor de nível do mercado?

Este tubo não é compatível com sensores de outras marcas ou com sensores ifm que possuam roscas de conexão diferentes de G 3/4, ou que não sejam da linha LR.

Existem restrições de material ou pressão para o uso deste tubo?

Não utilize este tubo em meios agressivos que causem corrosão ao aço inoxidável 1.4301 (304), como substâncias que atacam o inox, ou em aplicações onde a pressão exceda os 16 bar nominais.

O que fazer se a medição do nível estiver instável ou errada?

Se o sensor apresentar erro de leitura ou desvio de medição, verifique se há incrustações ou acúmulo de resíduos sólidos no interior do tubo coaxial que possam interferir na guia de onda.

Como diagnosticar falhas mecânicas no tubo coaxial?

Sintomas como leituras intermitentes ou falha total de sinal podem indicar dano físico no tubo ou obstrução completa, sendo necessário inspecionar visualmente o alinhamento e a integridade da haste.

Devo comprar este tubo separado ou ele vem no kit do sensor?

O tubo coaxial E43215 é um componente individual de montagem. Para aplicações de sensores de nível, ele é a extensão necessária para estabilizar a medição em meios com constantes dielétricas instáveis ou em tanques com obstáculos internos.

Por que utilizar este acessório em vez de usar o sensor sem o tubo?

Para sensores LR, a utilização do tubo coaxial melhora significativamente a precisão em fluidos com constante dielétrica baixa ou em tanques metálicos onde a dispersão do sinal pode ocorrer sem a guia coaxial.

Quais cuidados tomar durante a instalação mecânica?

A instalação requer que o tubo seja rosqueado firmemente na conexão G 3/4 do sensor e alinhado verticalmente no tanque para evitar inclinações que possam causar curtos-circuitos internos ou erros de leitura.

O produto possui certificações ou normas de segurança?

Este item possui aprovação CRN, garantindo conformidade com normas de segurança para vasos de pressão, e é fabricado em aço inoxidável 1.4301.

GLOSSÁRIO TÉCNICO

Tubo Coaxial

Estrutura mecânica que envolve a sonda do sensor, atuando como um guia de onda para garantir a precisão da medição independentemente das condições ao redor da sonda (Ref.: E43215)

G 3/4

Padrão de rosca de tubulação (Whitworth) utilizado para a conexão mecânica entre o sensor e o tubo, garantindo vedação e fixação (Ref.: Conexão de processo)

CRN

Canadian Registration Number, uma certificação que atesta a segurança e o projeto de equipamentos sob pressão em províncias canadenses (Ref.: Aprovação)

1.4301 (304)

Especificação de aço inoxidável austenítico amplamente utilizado por sua resistência à corrosão (Ref.: Material)

16 bar

Pressão nominal máxima de operação que o componente suporta sem comprometer a integridade estrutural (Ref.: Resistência à pressão)
