Tubo Coaxial ifm E43214 1000mm G3/4

Pré-visualizar: E43214 IFM - Tubo Coaxial ifm Sensores de Nível 1000mm G3/4 16bar

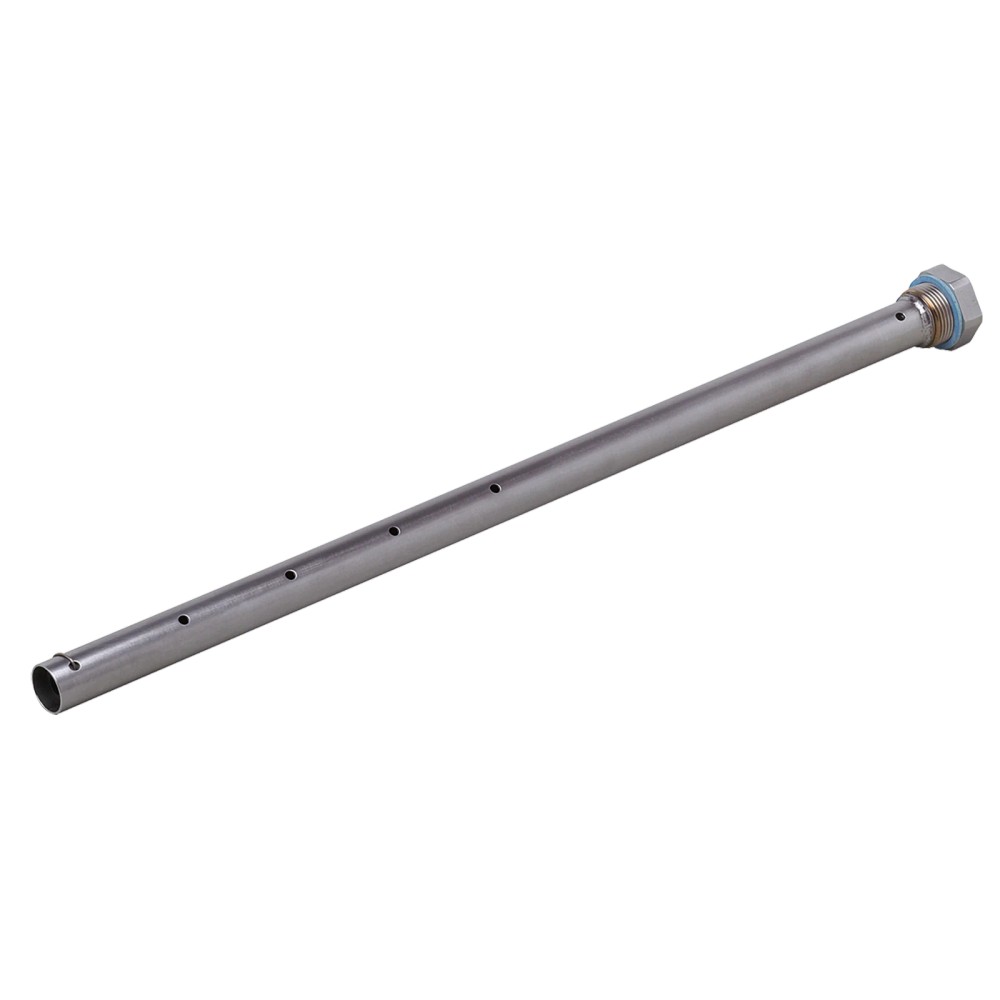

E43214 IFM - Tubo Coaxial ifm Sensores de Nível 1000mm G3/4 16bar

Imagem meramente ilustrativa

R$ 1.103,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43214
EAN: 4021179248648
NCM do produto: 90269010

Destaques do Produto Aplicação Acessório...mais

Fechar menu

Saiba mais sobre: "E43214 IFM - Tubo Coaxial ifm Sensores de Nível 1000mm G3/4 16bar"

Destaques do Produto

Aplicação

Acessório para sensores de nível LR

Comprimento

1000 mm

Conexão de processo

G 3/4, rosca externa

Conexão do sensor

G 3/4, rosca interna

Pressão máxima informada

16 bar

Temperatura de operação

-40...200 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial ifm E43214 para sensores de nível, 1000 mm, G 3/4, 16 bar

O ifm E43214 é um tubo coaxial para sensores de nível da linha LR. Tem 1000 mm de comprimento e conexão de processo G 3/4 com rosca externa. Opera na faixa de -40 a 200 °C e suporta pressão de até 16 bar. A ficha também informa conexão do sensor G 3/4 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tubo coaxial para sensores de nível
Modelo	LR COAX TUBE G3/4 L1000
Compatibilidade indicada	Sensores de nível LR
Comprimento	1000 mm
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	G 3/4, rosca interna
Faixa de temperatura	-40...200 °C
Resistência à pressão	16 bar (1,6 MPa)
Resistência contra vácuo	-1000 mbar (-0,1 MPa)
Material do tubo	Aço inoxidável 1.4301 (304)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem com sensores de nível LR, conforme modelo indicado na ficha do produto.
Instalações que requerem comprimento de 1000 mm e interfaces G 3/4 correspondentes.
Condições de operação dentro da faixa de -40...200 °C e dos limites de pressão e vácuo informados.

⚠ Considere outro se precisa de:

Não selecione quando a conexão de processo necessária não for G 3/4 com rosca externa ou quando a conexão do sensor não corresponder a G 3/4 com rosca interna.
Não utilize fora dos limites informados de temperatura, pressão e resistência contra vácuo.
A ficha não confirma compatibilidade com sensores de nível de outras linhas além de LR; valide o modelo e as interfaces no datasheet antes da compra.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: montagem como tubo coaxial para sensores de nível LR, com interfaces G 3/4 especificadas.
Possibilidade de uso em processo dentro da faixa de -40...200 °C e dos limites de pressão e vácuo publicados; confirme também a adequação química dos materiais ao fluido, pois a ficha não informa compatibilidade com fluidos específicos.
Para condições DNV-GL, a ficha exige uma peça centralizadora adicional; confirme a configuração de montagem antes da instalação.

COMO ESCOLHER

Antes de comprar o Tubo coaxial ifm E43214 para sensores de nível, 1000 mm, G 3/4, 16 bar, verifique estes pontos:

Escolha o E43214 quando

A aplicação exigir um tubo coaxial de 1000 mm para sensor de nível LR, com conexão de processo G 3/4 externa e conexão do sensor G 3/4 interna, respeitando as condições operacionais especificadas.

Verifique outra configuração quando

O comprimento, as roscas ou os limites de temperatura, pressão e vácuo requeridos forem diferentes dos informados para este modelo. A ficha não fornece outras dimensões ou variantes para comparação; consulte o catálogo ifm para selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo coaxial para sensores de nível	Classificação do item na ficha do fabricante.
Modelo	LR COAX TUBE G3/4 L1000	Designação do modelo.
Aplicação indicada	Sensores de nível LR	Modelo de sensor indicado na ficha.
Marca	ifm	Fabricante informado no anúncio.
SKU / Part number	E43214	Código de identificação do produto.
GTIN	4021179248648	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada para a embalagem.
NCM	9026.90.10	Código fiscal informado no cadastro.

Conexões mecânicas
Conexão de processo	G 3/4, rosca externa	Interface indicada para conexão ao processo.
Conexão do sensor	G 3/4, rosca interna	Interface indicada para o sensor de nível.

Condições de operação
Faixa de temperatura	-40...200 °C	Faixa de operação informada na ficha.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado.
MAWP segundo CRN	16 bar	Pressão de trabalho máxima informada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência contra vácuo informado na ficha.
Aprovação	CRN	Aprovação indicada no cadastro do produto.

Dados mecânicos e materiais
Comprimento L	1000 mm	Dimensão longitudinal do tubo.
Material do tubo coaxial	Aço inoxidável 1.4301 (304)	Material especificado para o tubo.
Material da vedação	NBR com reforço de fibras	Material especificado para a vedação.
Material do elemento centralizador	PPS com reforço de fibras	Material informado no cadastro para o elemento centralizador.
Material do suporte de fixação	Aço inoxidável 1.4310 (301)	Material especificado para o suporte.
Peso	570 g	Massa indicada no conjunto de dados do produto.

Instalação e acessórios
Observação para condições DNV-GL	É necessário montar uma peça centralizadora adicional	Condição de instalação expressamente indicada na ficha.
Acessório opcional	Peça de centragem para tubos coaxiais E43222	Acessório identificado como opcional; a ficha não o lista como incluso.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: trata-se de um acessório mecânico, sem conexão elétrica ou protocolo informado.

Processo Conexão de processo G 3/4 com rosca externa; conexão do sensor G 3/4 com rosca interna. Indicado na ficha para sensores de nível LR.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível LR com interfaces G 3/4 correspondentes e comprimento requerido de 1000 mm	✓	A ficha identifica o tubo para sensores de nível LR e especifica as conexões G 3/4 externa no processo e G 3/4 interna no sensor.
Sistema que requer conexão elétrica ou comunicação por protocolo	✗	O E43214 é um tubo coaxial mecânico; não há conexão elétrica nem protocolo de comunicação especificados.
Instalação com temperatura, pressão ou vácuo fora dos limites publicados	✗	A ficha limita a operação a -40...200 °C, pressão de até 16 bar e resistência contra vácuo de -1000 mbar.
Instalação sob condições DNV-GL sem peça centralizadora adicional	✗	A observação de instalação informa que, sob condições DNV-GL, é necessário montar uma peça centralizadora adicional.

INSTALAÇÃO

Como instalar o Tubo coaxial ifm E43214 para sensores de nível, 1000 mm, G 3/4, 16 bar

Confirme que o sensor é da linha LR e que as interfaces correspondem às roscas G 3/4 indicadas para o tubo.
Verifique se o comprimento de 1000 mm atende à configuração da instalação.
Confirme que a temperatura, a pressão e o vácuo do processo permanecem dentro dos limites publicados.
Inspecione a vedação fornecida e as superfícies de conexão antes da montagem.
Monte o conjunto seguindo as instruções aplicáveis do fabricante do sensor e do tubo; a ficha fornecida não especifica torque de aperto.
Se a instalação operar sob condições DNV-GL, instale a peça centralizadora adicional indicada pela ifm.

ACESSÓRIOS

Vedação: 1 peça, indicada como material incluído.
Peça de centragem E43222: acessório opcional, não indicado como incluso.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento percebido na conexão após a montagem.	Vedação ausente, danificada ou montagem inadequada da interface.	Despressurize o sistema conforme os procedimentos locais e confira a presença e o estado da vedação, além do assentamento das conexões.
O tubo não rosqueia ou não assenta no sensor ou no processo.	A conexão disponível pode não corresponder à combinação G 3/4 externa no processo e G 3/4 interna no sensor.	Compare as roscas e o lado de cada interface com a ficha do E43214 antes de forçar a montagem.
Desempenho do conjunto diferente do esperado após a instalação.	Modelo de sensor, comprimento ou configuração mecânica incompatível com a aplicação.	Confirme que o sensor é LR, confira o comprimento de 1000 mm e valide a montagem no datasheet do sensor e do tubo.
Conjunto sem centralização adequada em uma instalação sob condições DNV-GL.	Ausência da peça centralizadora adicional exigida nessa condição de uso.	Verifique a condição de aplicação e confirme a instalação da peça centralizadora adicional indicada pela ifm.

DOCUMENTAÇÃO TÉCNICA

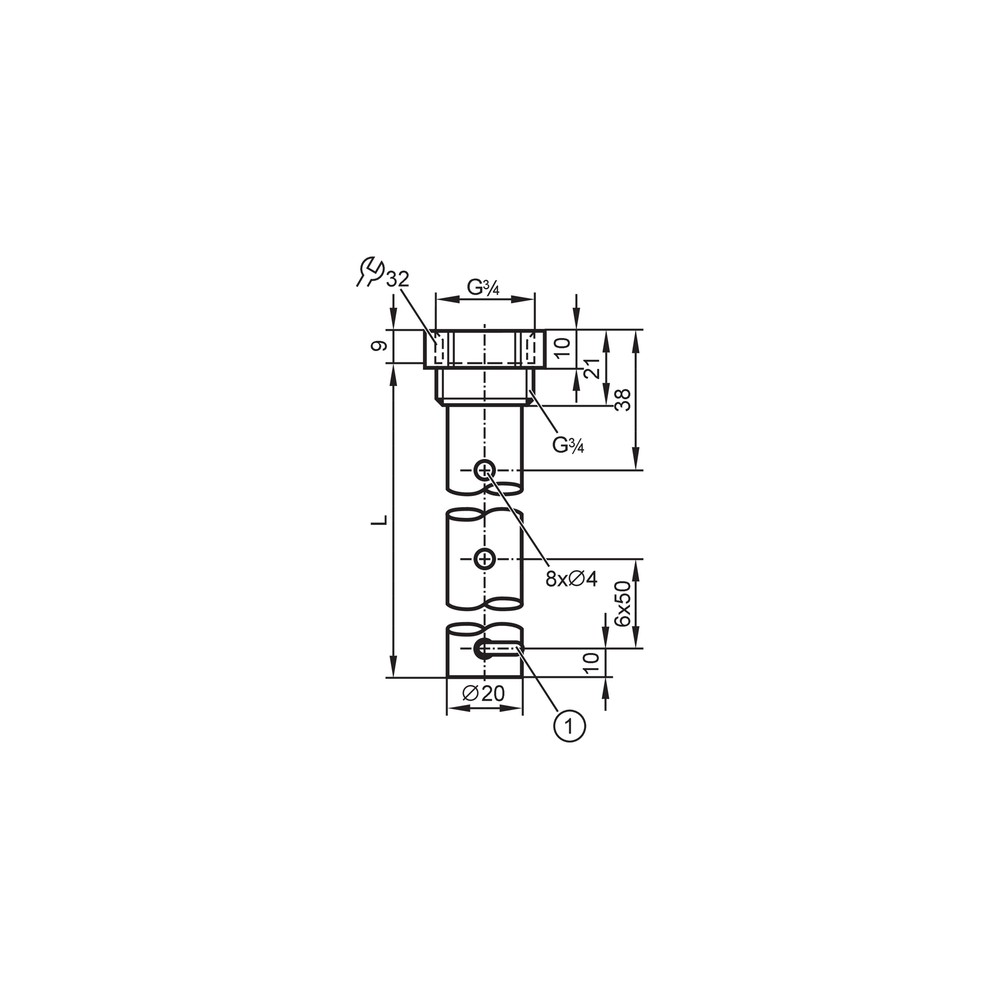

Folha de dados ifm E43214 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E43214 e para quem ele serve?

É um tubo coaxial destinado a sensores de nível LR. A seleção depende das conexões e do comprimento requeridos pela instalação.

Quais conexões e comprimento este tubo possui?

O E43214 tem 1000 mm de comprimento, conexão de processo G 3/4 com rosca externa e conexão do sensor G 3/4 com rosca interna.

O que acompanha o produto?

A ficha informa uma vedação como material incluído e uma peça por embalagem. A peça de centragem E43222 aparece como acessório opcional, não como item incluso.

Posso usar o E43214 com um sensor que não seja da linha LR?

A ficha indica o E43214 para sensores de nível LR e não confirma compatibilidade com outras linhas. Valide o modelo e as interfaces no datasheet do fabricante antes de selecionar.

Este tubo serve para uma conexão diferente de G 3/4?

Não corresponde às interfaces indicadas se a instalação exigir conexões diferentes: o lado do processo é G 3/4 externo e o lado do sensor é G 3/4 interno.

Posso usar o E43214 fora da faixa de -40...200 °C ou acima de 16 bar?

A ficha não respalda operação fora desses limites. Verifique as condições reais do processo antes da seleção.

O que verificar se houver vazamento depois de instalar o tubo?

Confira a presença e o estado da vedação e o assentamento das conexões. Faça a inspeção somente após despressurizar o sistema conforme os procedimentos aplicáveis.

O que conferir se o tubo não encaixar no sensor?

Verifique se o sensor é da linha LR e se a conexão do sensor corresponde a G 3/4 com rosca interna. Não force a montagem se as interfaces não coincidirem.

Devo comprar a peça de centragem E43222 junto com o tubo?

A ficha lista a E43222 como acessório opcional. Ela informa que uma peça centralizadora adicional é necessária quando o conjunto for usado sob condições DNV-GL.

Quais cuidados devo ter durante a instalação?

Confirme modelo, comprimento, roscas e limites operacionais antes da montagem; inspecione a vedação e siga as instruções do fabricante. A ficha não informa torque de aperto.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Tubo acessório usado com sensores de nível LR; a ficha não detalha o princípio de medição.

G 3/4

Designação da conexão roscada especificada para as interfaces de processo e do sensor.

MAWP

Pressão de trabalho máxima indicada na ficha para aplicações segundo CRN.

CRN

Aprovação mencionada na ficha do produto; consulte a documentação do fabricante para as condições aplicáveis.

Peça centralizadora

Acessório adicional indicado para uso sob condições DNV-GL.
