Tubo Coaxial IFM E43213 para Sensor de Nível 700mm

Pré-visualizar: E43213 IFM - Tubo Coaxial para Sensor de Nível para Sensores de Nível LR G3/4 700mm 16bar

E43213 IFM - Tubo Coaxial para Sensor de Nível para Sensores de Nível LR G3/4 700mm 16bar

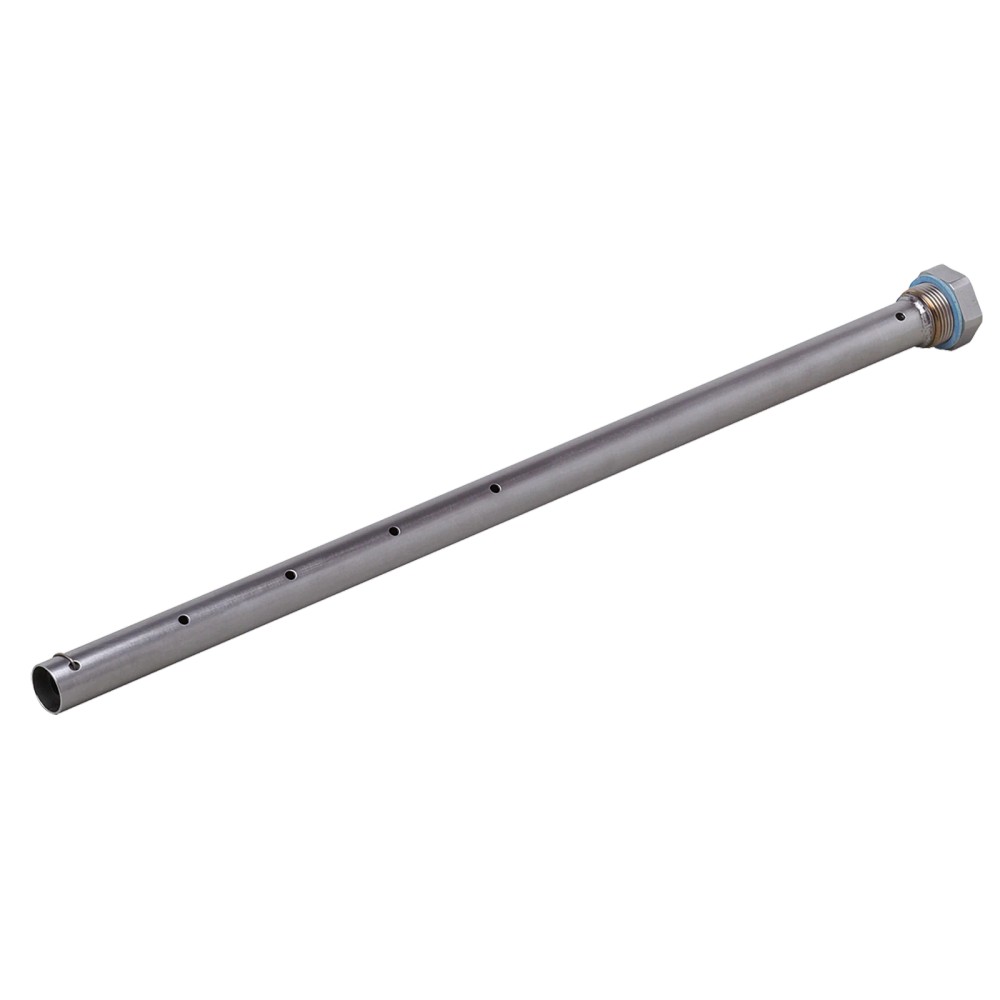

Imagem meramente ilustrativa

R$ 957,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43213
EAN: 4021179248631
NCM do produto: 90269010

Destaques do Produto Sensor compatível indicado...mais

Fechar menu

Saiba mais sobre: "E43213 IFM - Tubo Coaxial para Sensor de Nível para Sensores de Nível LR G3/4 700mm 16bar"

Destaques do Produto

Sensor compatível indicado

Sensores de nível LR

Comprimento

700 mm

Conexão do processo

G 3/4, rosca externa

Conexão do sensor

G 3/4, rosca interna

Limites de operação informados

-40 a 200 °C; até 16 bar

Material do tubo

Aço inoxidável 1.4301 (304)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43213 IFM — Tubo coaxial para sensores de nível LR, G 3/4, 700 mm, 16 bar

O E43213 é um tubo coaxial destinado a sensores de nível LR. Possui comprimento de 700 mm, conexão de processo G 3/4 com rosca externa e conexão do sensor G 3/4 com rosca interna. É especificado para temperaturas de -40 a 200 °C e pressão de até 16 bar; também apresenta resistência ao vácuo de -1000 mbar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LR COAX TUBE G3/4 L700
Aplicação	Sensores de nível LR
Comprimento	700 mm
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	G 3/4, rosca interna
Faixa de temperatura	-40 a 200 °C
Resistência à pressão	16 bar (1,6 MPa)
Resistência ao vácuo	-1000 mbar (-0,1 MPa)
Material do tubo	Aço inoxidável 1.4301 (304)
Aprovação	CRN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensor de nível LR cuja interface corresponda à conexão G 3/4 indicada na ficha.
Instalações que exijam tubo coaxial de 700 mm e permaneçam dentro dos limites informados de temperatura, pressão e vácuo.

⚠ Considere outro se precisa de:

Não especificado para uso com sensores que não sejam da família LR ou com conexões diferentes; confirme a compatibilidade mecânica no datasheet do sensor e do tubo antes da montagem.
Não utilizar fora dos limites publicados de temperatura, pressão e vácuo. A ficha não informa compatibilidade química com fluidos específicos.

APLICAÇÕES E USO

Uso como tubo coaxial em conjunto com sensores de nível LR, aplicação indicada na ficha do fabricante. Respeite o comprimento e as interfaces mecânicas requeridas pelo conjunto.
Possibilidade de uso em instalações dentro da faixa de -40 a 200 °C, até 16 bar e com resistência ao vácuo informada de -1000 mbar; valide se o sensor e os demais componentes também atendem às condições do processo.
A ficha não especifica compatibilidade com fluidos ou substâncias químicas particulares. Verifique a compatibilidade dos materiais da vedação e dos componentes molhados com o fluido antes da aplicação.

COMO ESCOLHER

Antes de comprar o E43213 IFM — Tubo coaxial para sensores de nível LR, G 3/4, 700 mm, 16 bar, verifique estes pontos:

Escolha o E43213 quando

O sensor for da família LR e a instalação exigir tubo coaxial de 700 mm, processo G 3/4 com rosca externa e conexão do sensor G 3/4 com rosca interna, respeitando as condições operacionais indicadas.

Verifique outra configuração quando

O comprimento ou as conexões requeridas forem diferentes. A ficha disponível não documenta outras versões compatíveis, nem estabelece compatibilidade química com fluidos particulares; confirme esses requisitos no datasheet oficial e com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto	E43213	Identificação do item IFM.
GTIN	4021179248631	Identificador comercial informado na ficha.
Tipo de produto	Tubo coaxial para sensores de nível	Acessório mecânico destinado à aplicação indicada.
Modelo	LR COAX TUBE G3/4 L700	Designação do modelo.
Sensor indicado	Sensores de nível LR	Família de sensores indicada na ficha.
Quantidade na embalagem	1 peça	Conteúdo informado por embalagem.

Conexões mecânicas
Conexão de processo	G 3/4, rosca externa	Interface para conexão ao processo.
Conexão do sensor	G 3/4, rosca interna	Interface mecânica para o sensor.

Condições operacionais
Faixa de temperatura	-40 a 200 °C	Faixa de operação informada.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão indicado na ficha.
Resistência ao vácuo	-1000 mbar (-0,1 MPa)	Limite de resistência ao vácuo informado.

Dados mecânicos e materiais
Comprimento	700 mm	Comprimento nominal do tubo.
Material do tubo	Aço inoxidável 1.4301 (304)	Material especificado para o tubo coaxial.
Material da vedação	NBR com reforço de fibras	Material especificado para a vedação.
Material do elemento centralizador	PPS com reforço de fibras	Material especificado para o elemento centralizador.
Material do suporte de fixação	Aço inoxidável 1.4310 (301)	Material indicado nos dados do produto.
Peso	420 g	Peso informado para o produto.

Aprovações e classificação
Aprovação	CRN	Aprovação indicada na ficha; consulte o documento oficial para o escopo aplicável.
NCM	9026.90.10	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E43213 é um acessório mecânico, não um dispositivo elétrico ou de comunicação.

Processo G 3/4 com rosca externa; conexão do sensor G 3/4 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível LR com conexão correspondente G 3/4 e instalação que requer 700 mm	✓	A ficha identifica o tubo como destinado a sensores de nível LR e informa as conexões e o comprimento.
Instalação com temperatura entre -40 e 200 °C e pressão dentro do limite de 16 bar	✓	Esses limites constam nas especificações fornecidas; confirme também as condições aplicáveis ao sensor e à instalação completa.
Instalação sob vácuo dentro do limite informado de -1000 mbar	✓	A resistência ao vácuo indicada para o tubo é -1000 mbar (-0,1 MPa).
Sensor de outra família, conexão diferente ou fluido com compatibilidade química ainda não verificada	✗	A compatibilidade nessas condições não está estabelecida pela ficha disponível; verifique as especificações do equipamento e do fluido antes de selecionar.

INSTALAÇÃO

Como instalar o E43213 IFM — Tubo coaxial para sensores de nível LR, G 3/4, 700 mm, 16 bar

Confirme que o sensor é da família LR e que suas conexões correspondem às interfaces informadas para o tubo.
Verifique o comprimento de 700 mm em relação aos requisitos da instalação.
Confira se a temperatura, a pressão e o vácuo previstos permanecem dentro dos limites especificados.
Inspecione as roscas e as superfícies de vedação antes da montagem; não utilize componentes danificados.
Instale o tubo nas conexões correspondentes, seguindo as instruções oficiais do sensor e os procedimentos aplicáveis à instalação.
Após a montagem, verifique a conexão e a vedação conforme o procedimento de comissionamento do sistema.

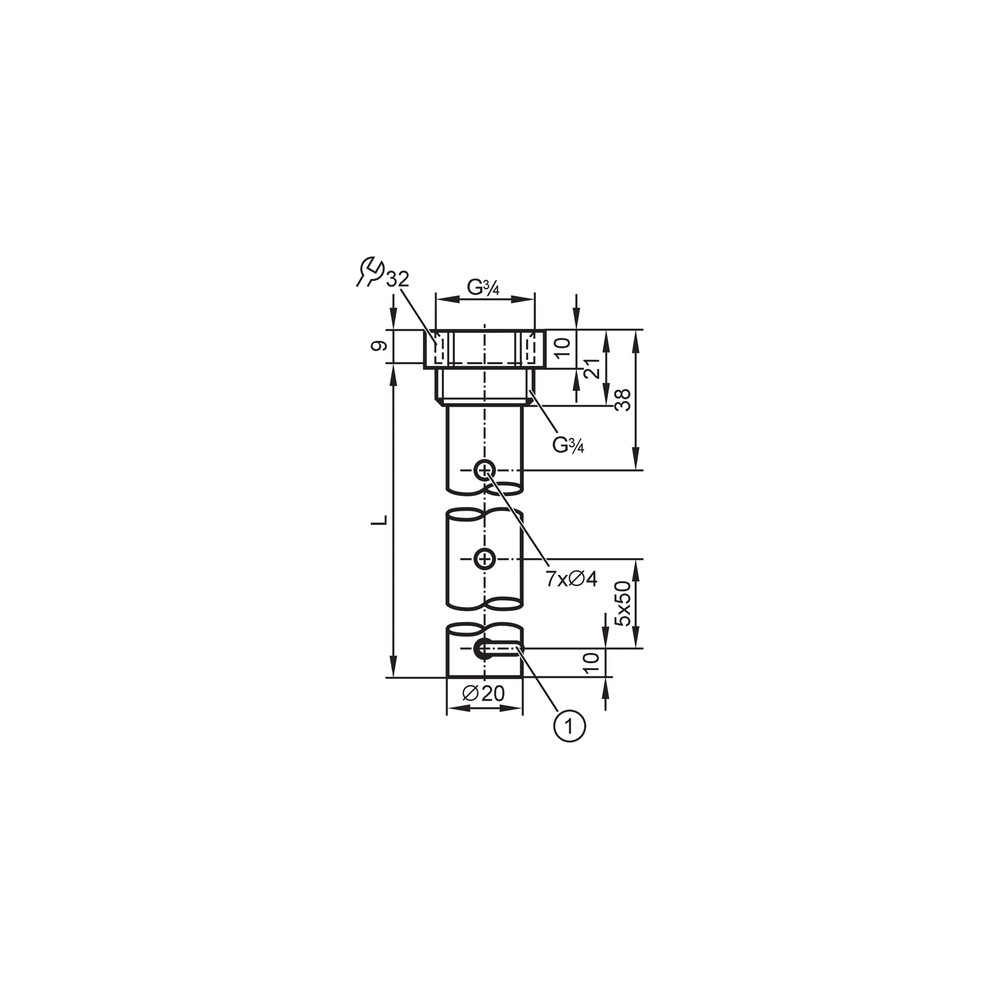

Desenho Dimensional

ACESSÓRIOS

Vedação: 1 unidade

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado na conexão após a montagem.	Vedação ausente, danificada ou assentamento inadequado da conexão.	Despressurize o sistema conforme o procedimento da instalação, inspecione a vedação e as superfícies de contato e confira a montagem.
O tubo não acopla ao sensor ou à conexão do processo.	Conexões requeridas diferentes das interfaces G 3/4 especificadas ou incompatibilidade mecânica do sensor.	Compare as conexões do sensor e do processo com o datasheet do E43213; confirme lado externo e lado interno da rosca.
Conjunto não atende ao comprimento necessário na instalação.	O comprimento nominal do tubo não corresponde ao requisito da montagem.	Confira a dimensão requerida no desenho dimensional e compare com o comprimento especificado para o E43213.
Falha ou degradação percebida durante a operação em determinada condição do processo.	Condição de temperatura, pressão ou vácuo fora do limite informado, ou compatibilidade do fluido não confirmada.	Registre as condições reais de operação e compare com os limites publicados; verifique também a compatibilidade do fluido com os materiais.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E43213 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E43213 e para quem serve?

É um tubo coaxial para uso com sensores de nível LR. Destina-se a instalações que correspondam às conexões e às condições operacionais especificadas.

Quais são as conexões do tubo e do sensor?

A conexão de processo é G 3/4 com rosca externa, e a conexão do sensor é G 3/4 com rosca interna. Confirme as interfaces do sensor e da instalação antes de comprar.

O produto acompanha alguma peça?

A ficha informa uma vedação incluída. A embalagem contém uma peça do produto.

Este tubo serve para qualquer sensor de nível?

Não há indicação de compatibilidade universal: a ficha o destina a sensores de nível LR. Para outra família, confirme a conexão e a compatibilidade no datasheet do fabricante.

Posso usar o E43213 com uma rosca diferente de G 3/4?

A ficha especifica conexões G 3/4, externa no lado do processo e interna no lado do sensor. Uma conexão diferente não está documentada como compatível.

O que verificar se houver vazamento na conexão?

Verifique a presença e o estado da vedação e inspecione as superfícies de contato. Confirme também se as roscas e a montagem correspondem às instruções do sistema.

O que pode causar incompatibilidade na montagem do sensor?

Uma interface mecânica diferente da conexão G 3/4 indicada pode impedir o acoplamento. Compare a conexão do sensor com a especificação do tubo antes de substituir componentes.

É melhor comprar o tubo completo ou procurar a vedação separadamente?

O E43213 é fornecido como uma peça e a ficha informa uma vedação incluída. A ficha disponível não especifica código ou compatibilidade de uma vedação avulsa; confirme a referência correta com o fabricante.

Quando devo escolher outro comprimento ou modelo?

Escolha outra configuração se a instalação exigir comprimento ou conexões diferentes dos especificados para o E43213. A ficha disponível não informa quais modelos alternativos atendem a esses requisitos.

Há conexão elétrica ou algum ajuste de alinhamento durante a instalação?

Não há conexão elétrica: trata-se de um acessório mecânico. Confira o acoplamento das roscas e siga as instruções oficiais do sensor e os procedimentos aplicáveis à instalação.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Componente mecânico tubular destinado, neste produto, ao uso com sensores de nível LR.

Conexão de processo

Interface mecânica que conecta o acessório à instalação de processo.

Rosca interna

Rosca formada na parte interna de uma conexão, correspondente à interface do sensor indicada para este produto.

Resistência à pressão

Limite de pressão informado para operação do componente; deve ser considerado junto às especificações dos demais elementos do conjunto.

CRN

Aprovação indicada na ficha do produto; o escopo aplicável deve ser confirmado na documentação oficial.
