Tubo Coaxial IFM E43212 para Sensores de Nível 450mm

Pré-visualizar: E43212 IFM - Tubo Coaxial Sensor Nível Para Sensores LR G3/4 450mm 16bar

E43212 IFM - Tubo Coaxial Sensor Nível Para Sensores LR G3/4 450mm 16bar

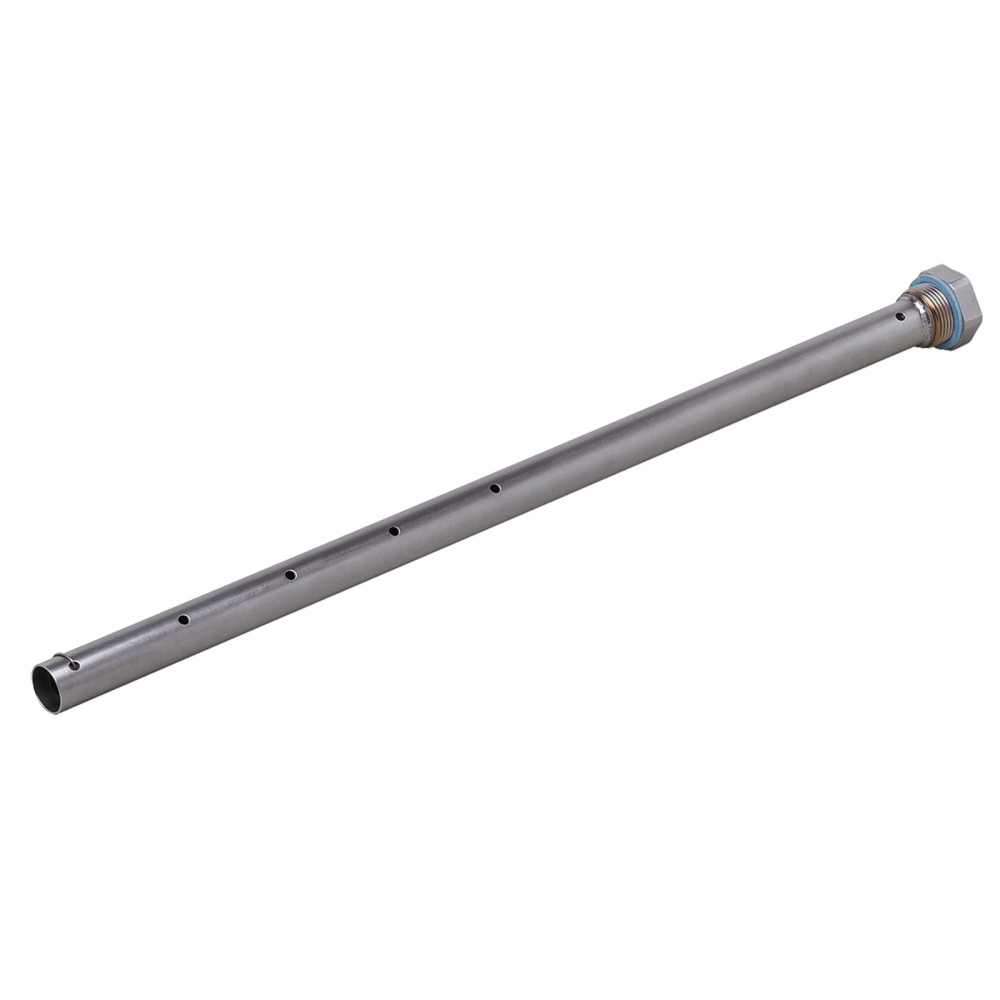

Imagem meramente ilustrativa

R$ 844,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43212
EAN: 4021179259668
NCM do produto: 90269010

Destaques do Produto Tipo Tubo coaxial...mais

Fechar menu

Saiba mais sobre: "E43212 IFM - Tubo Coaxial Sensor Nível Para Sensores LR G3/4 450mm 16bar"

Destaques do Produto

Tipo

Tubo coaxial para sensores de nível LR

Comprimento

450 mm

Conexão de processo

G 3/4 externa

Conexão do sensor

G 3/4 interna

Limite de pressão

16 bar

Temperatura do fluido

-40 a 200 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo coaxial IFM E43212 para sensores de nível LR, G 3/4, comprimento 450 mm, pressão máxima 16 bar

O IFM E43212 é um tubo coaxial destinado a sensores de nível da série LR, com conexão de processo G 3/4 externa e conexão do sensor G 3/4 interna. Tem comprimento de 450 mm e resistência à pressão de 16 bar. A faixa de temperatura informada para o fluido é de -40 a 200 °C, e o produto possui aprovação CRN.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E43212
Aplicação informada	Sensores de nível LR
Comprimento	450 mm
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	G 3/4, rosca interna
Resistência à pressão	16 bar / 1,6 MPa
Faixa de temperatura do fluido	-40 a 200 °C
Resistência contra vácuo	-1000 mbar / -0,1 MPa
Material do tubo	Aço inoxidável 1.4301 (304)
Aprovação	CRN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens com sensores de nível IFM LR cuja interface mecânica corresponda às conexões G 3/4 indicadas.
Aplicações em que o comprimento de 450 mm e os limites de pressão, temperatura e vácuo informados sejam compatíveis com as condições do processo.

⚠ Considere outro se precisa de:

Não selecionar se a conexão de processo necessária não for G 3/4 rosca externa ou se a conexão do sensor não corresponder a G 3/4 rosca interna.
Não utilizar em condições que excedam 16 bar, fiquem fora de -40 a 200 °C para o fluido ou ultrapassem a resistência ao vácuo informada de -1000 mbar.

APLICAÇÕES E USO

Uso como tubo coaxial associado a sensores de nível LR, conforme a aplicação indicada pelo fabricante. Confirme a interface mecânica do sensor e a geometria necessária para a instalação.
Possível aplicação em processo cujo fluido esteja entre -40 e 200 °C e cuja pressão não exceda 16 bar; valide também a resistência ao vácuo indicada de -1000 mbar. A adequação ao fluido depende da compatibilidade dos materiais da tubulação e da vedação, não detalhada para fluidos específicos na ficha.

COMO ESCOLHER

Antes de comprar o Tubo coaxial IFM E43212 para sensores de nível LR, G 3/4, comprimento 450 mm, pressão máxima 16 bar, verifique estes pontos:

Escolha o E43212 quando

A instalação exigir um tubo coaxial para sensor de nível LR com 450 mm, conexão de processo G 3/4 externa e conexão do sensor G 3/4 interna, respeitando os limites de pressão, temperatura e vácuo especificados.

Verifique outra configuração quando

A conexão, o comprimento requerido ou as condições de pressão e temperatura do processo não corresponderem aos dados deste modelo. Confirme a configuração exigida pelo sensor e pela aplicação na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo	E43212	Código do produto e part number.
Tipo de produto	Tubo coaxial para sensores de nível	Acessório mecânico indicado para sensores de nível LR.
Aplicação	Sensores de nível LR	Aplicação informada na ficha; confirmar a interface do sensor específico.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.

Conexões mecânicas
Conexão de processo	G 3/4, rosca externa	Interface mecânica do lado do processo.
Conexão do sensor	G 3/4, rosca interna	Interface mecânica para conexão do sensor.
Comprimento	450 mm	Comprimento nominal L informado para o tubo.

Limites do processo
Temperatura do fluido	-40 a 200 °C	Faixa de temperatura informada para o fluido.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão indicado na ficha; MAWP nas aplicações segundo CRN também informado como 16 bar.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência ao vácuo indicada na ficha.

Materiais
Tubo coaxial	1.4301 (aço inoxidável 304)	Material do tubo informado pelo fabricante.
Vedação	NBR com reforço de fibras	Material da vedação informado na ficha.
Elemento de centragem	PPS com reforço de fibras	Material do elemento de centragem informado na ficha.
Suporte de fixação	1.4310 (aço inoxidável 301)	Material do suporte de fixação informado na ficha.
Material incluído	1 vedação	A ficha informa uma vedação incluída.

Certificações e identificação logística
Aprovação	CRN	Aprovação indicada na ficha do produto.
Peso	290,5 g	Peso informado no conjunto de dados do produto.
GTIN	4021179259668	Identificador comercial global do produto.
NCM	9026.90.10	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o produto é um tubo coaxial mecânico e a ficha não informa conexão elétrica.

Processo Conexão de processo G 3/4 com rosca externa; conexão do sensor G 3/4 com rosca interna. Indicado para sensores de nível LR conforme a aplicação informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível LR com interface mecânica G 3/4 correspondente e comprimento requerido de 450 mm	✓	A ficha identifica o tubo como destinado a sensores de nível LR e informa conexões G 3/4 e comprimento de 450 mm; confirmar a correspondência da interface no sensor específico.
Processo dentro da faixa de -40 a 200 °C e pressão de até 16 bar	✓	Esses são os limites de temperatura do fluido e de resistência à pressão informados para o produto.
Instalação que exige conexão de processo diferente de G 3/4 externa ou conexão do sensor diferente de G 3/4 interna	✗	As conexões indicadas para este modelo não correspondem às exigidas no cenário.
Aplicação com pressão acima de 16 bar ou temperatura do fluido fora de -40 a 200 °C	✗	As condições excedem os limites informados na ficha do produto.

INSTALAÇÃO

Como instalar o Tubo coaxial IFM E43212 para sensores de nível LR, G 3/4, comprimento 450 mm, pressão máxima 16 bar

Confirme no datasheet do sensor LR a compatibilidade da interface mecânica G 3/4 antes da montagem.
Verifique se o comprimento de 450 mm atende à configuração mecânica prevista para a aplicação.
Inspecione o tubo, as roscas e a vedação incluída antes de instalar; não utilize componentes danificados.
Instale a conexão de processo G 3/4 externa na interface correspondente, seguindo as instruções do fabricante para montagem e vedação.
Conecte o sensor à rosca interna G 3/4 e confirme o assentamento mecânico conforme a documentação do sensor.
Antes de operar, confira se pressão, temperatura do fluido e condição de vácuo permanecem dentro dos limites especificados.

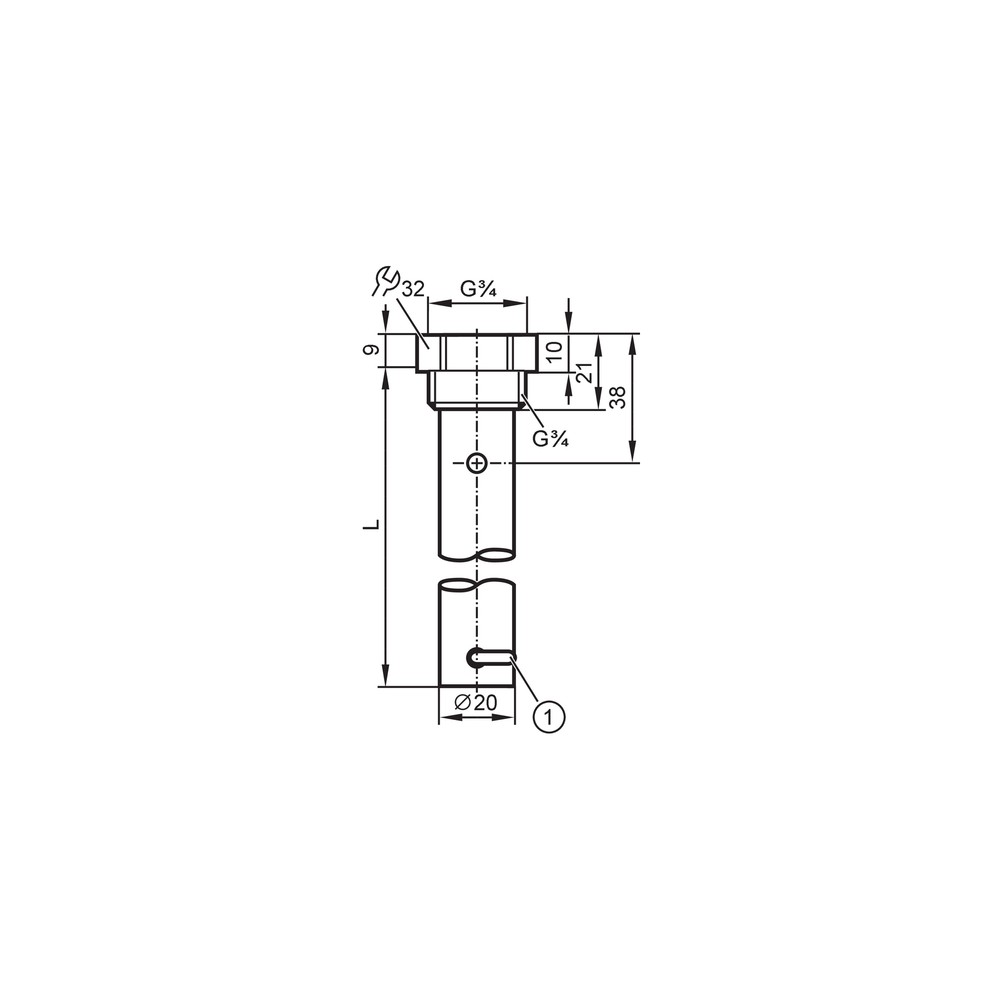

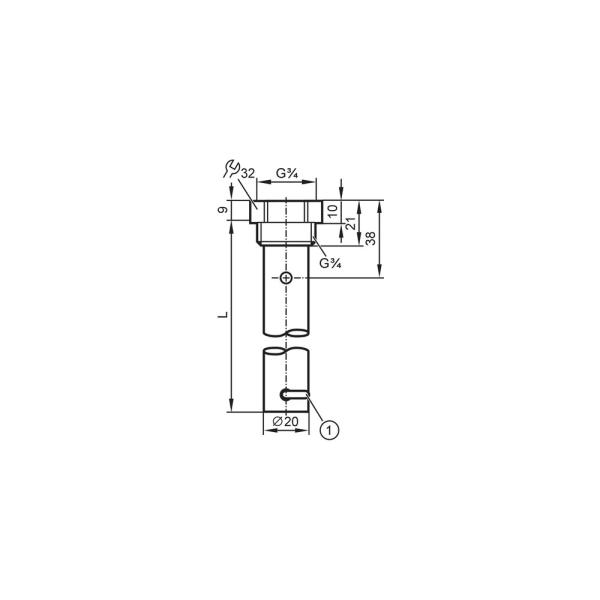

Desenho Dimensional

ACESSÓRIOS

1 vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não rosqueia no sensor ou na conexão do processo.	A interface ou o tipo de rosca da instalação pode não corresponder às conexões G 3/4 externa e G 3/4 interna do produto.	Confira a especificação mecânica do sensor e da conexão de processo e compare com o desenho dimensional e o datasheet.
Há vazamento na montagem.	A vedação pode estar ausente, danificada ou mal assentada, ou as superfícies de conexão podem não estar corretamente montadas.	Despressurize o sistema conforme os procedimentos da instalação e inspecione a vedação incluída, as roscas e o assentamento das conexões.
A montagem apresenta deformação ou falha durante a operação.	As condições de pressão ou temperatura podem exceder os limites informados para o tubo.	Compare os valores efetivos do processo com o limite de 16 bar e a faixa de -40 a 200 °C especificados na ficha.
O conjunto não corresponde à geometria prevista na instalação.	O comprimento de 450 mm pode não ser compatível com a configuração mecânica exigida pela aplicação.	Meça o espaço e o comprimento necessários e confira o desenho dimensional e a documentação do sensor LR utilizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E43212 (Datasheet) Desenho em escala IFM E43212 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E43212 e para qual sensor ele foi especificado?

É um tubo coaxial para sensores de nível LR. A compatibilidade final depende de a interface mecânica do sensor corresponder às conexões indicadas na ficha.

Quais conexões mecânicas esse tubo usa?

A conexão de processo é G 3/4 com rosca externa, e a conexão do sensor é G 3/4 com rosca interna.

O que acompanha o produto?

A ficha informa uma peça por embalagem e uma vedação incluída.

Este tubo serve para uma instalação que exige conexão de processo diferente de G 3/4 externa?

Não, a conexão de processo especificada para este modelo é G 3/4 com rosca externa. Confira a conexão exigida pelo equipamento antes da seleção.

Posso usar o E43212 fora da faixa de temperatura ou acima da pressão especificada?

A ficha informa temperatura do fluido de -40 a 200 °C e resistência à pressão de 16 bar. Não considere o produto adequado para condições que excedam esses limites sem confirmação formal do fabricante.

O conjunto está vazando; o que devo verificar antes de trocar o tubo?

Verifique se a vedação está presente, íntegra e assentada corretamente, e se as roscas correspondem às interfaces previstas. Faça a inspeção somente após despressurizar o sistema conforme os procedimentos da instalação.

O tubo não encaixa no sensor; qual pode ser a causa?

Uma causa possível é divergência entre a interface mecânica do sensor e a rosca G 3/4 interna do tubo. Compare a especificação do sensor com o datasheet e o desenho dimensional do E43212.

Devo comprar este tubo ou apenas uma vedação avulsa?

O E43212 é fornecido como uma peça e a ficha informa uma vedação incluída. A disponibilidade e a especificação de uma vedação avulsa não estão descritas nos dados fornecidos; confirme a peça necessária com o fabricante.

Como instalo o tubo sem danificar a montagem?

Confirme as interfaces e inspecione roscas e vedação antes da montagem. Siga as instruções do datasheet e do sensor LR; a ficha fornecida não especifica ferramenta nem torque de aperto.

O que devo conferir antes de colocar o conjunto em operação?

Verifique o assentamento mecânico e confirme que pressão, temperatura do fluido e condição de vácuo estão dentro dos limites informados. Consulte o datasheet para os detalhes de montagem aplicáveis ao sensor.

GLOSSÁRIO TÉCNICO

Tubo coaxial

Componente tubular associado ao sensor de nível LR para a configuração mecânica indicada pelo fabricante.

G 3/4 rosca externa

Conexão roscada externa especificada para o lado do processo.

G 3/4 rosca interna

Conexão roscada interna especificada para a interface do sensor.

CRN

Aprovação indicada na ficha do produto para aplicações segundo CRN.

MAWP

Pressão máxima de trabalho admissível conforme a referência indicada na ficha.
