- Referência do fabricante: E43202
- EAN: 4021179057417
- NCM do produto: 90269010
Destaques do Produto
Sensor previsto...mais
Saiba mais sobre: "E43202 IFM - Placa de Flange ifm Sensores de Nível LR Ø 80mm Aço Inox G 3/4"
Destaques do Produto
Sensor previsto
Sensores de nível LR
Diâmetro da flange
Ø 80 mm
Rosca para o sensor
G 3/4 interna
Material da flange
Aço inoxidável 1.4305 (303)
Pressão do reservatório informada
-1 a 16 bar, conforme junta/vedação
Torque indicado
6 a 9 Nm
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

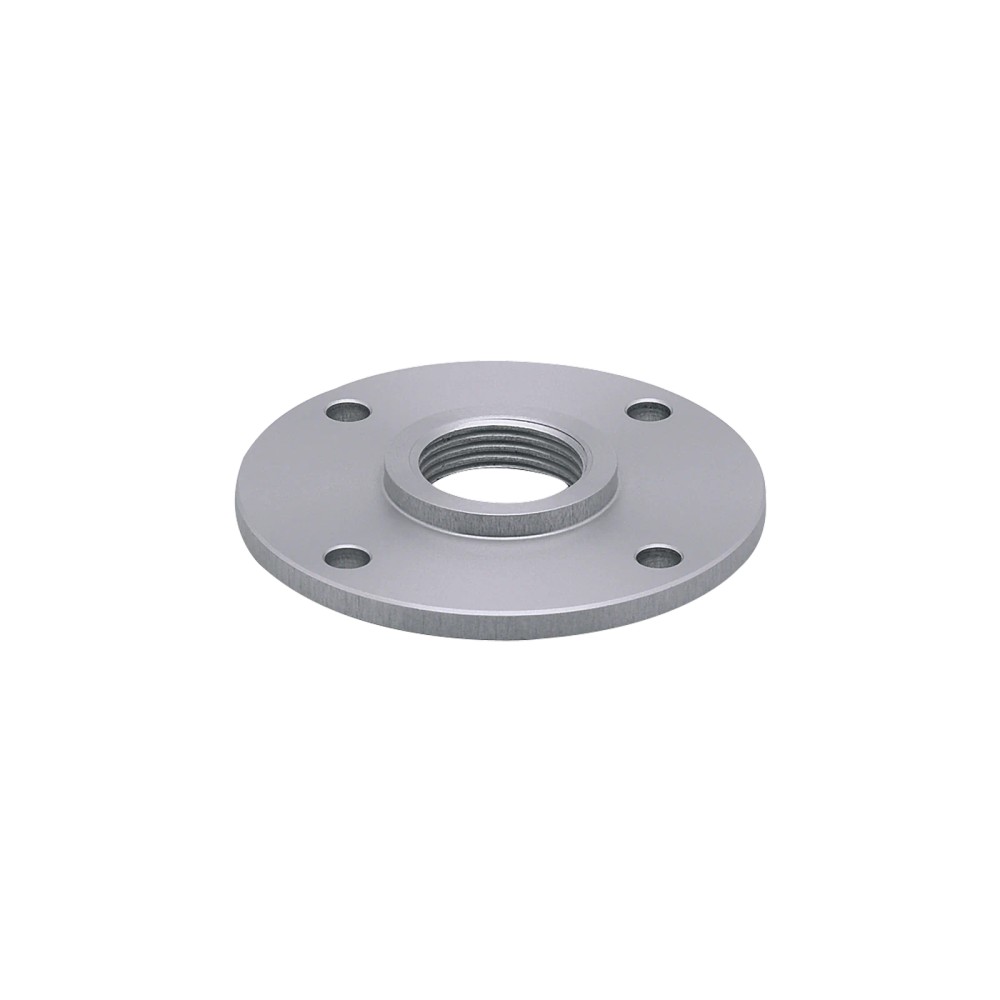

Sobre o Placa de flange ifm E43202 para sensores de nível LR, Ø 80 mm, rosca interna G 3/4, aço inoxidável 1.4305 (303)
A E43202 é uma placa de flange para montagem de sensores de nível ifm da série LR. Possui flange de Ø 80 mm e conexão interna G 3/4 para o sensor. É fabricada em aço inoxidável 1.4305 (303); a pressão indicada para o reservatório é de -1 a 16 bar, condicionada à junta ou vedação utilizada.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Placa de flange para sensores de nível |
| Modelo compatível informado | Sensores de nível LR |
| Diâmetro da flange | 80 mm |
| Conexão do sensor | Rosca interna G 3/4 |
| Material | Aço inoxidável 1.4305 (303) |
| Pressão do reservatório | -1 a 16 bar; depende da junta/vedação utilizada |
| Torque | 6 a 9 Nm |
| Peso | 196,4 g |
| Quantidade na embalagem | 1 peça |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Montagem de sensores de nível LR quando a instalação requer placa de flange Ø 80 mm e conexão interna G 3/4.
- Aplicações em reservatórios dentro da faixa de pressão informada de -1 a 16 bar, considerando a junta ou vedação utilizada e as condições definidas pelo fabricante.
⚠ Considere outro se precisa de:
- Não selecione esta peça se a interface necessária não corresponder à flange Ø 80 mm ou à rosca interna G 3/4; confirme as dimensões da instalação antes da compra.
- Não use a faixa de pressão como valor independente da vedação: o limite informado depende da junta/vedação utilizada.
APLICAÇÕES E USO
- Aplicação declarada: montagem de sensores de nível LR em configuração que corresponda à flange Ø 80 mm e à conexão interna G 3/4.
- Possibilidade de uso em reservatório dentro da faixa de pressão informada, desde que a junta/vedação e as condições de instalação sejam compatíveis; confirme os detalhes no datasheet do fabricante.
- A ficha não especifica fluidos, temperatura de processo ou condições sanitárias. Não presuma compatibilidade com esses requisitos sem validação documental.
COMO ESCOLHER
Antes de comprar o Placa de flange ifm E43202 para sensores de nível LR, Ø 80 mm, rosca interna G 3/4, aço inoxidável 1.4305 (303), verifique estes pontos:
Escolha a E43202 quando
O conjunto usar sensor de nível LR e exigir placa de flange Ø 80 mm com conexão interna G 3/4. Verifique também se a pressão do reservatório e a vedação empregada atendem às condições do fabricante.
Considere outra configuração quando
A flange requerida tiver diâmetro diferente de 80 mm ou a conexão do sensor não for G 3/4 interna. A ficha não informa outras dimensões ou versões compatíveis; consulte a documentação ifm para validar uma alternativa.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Placa de flange para sensores de nível | Classificação informada para a peça. |
| Modelo compatível | Sensores de nível LR | Compatibilidade declarada no cadastro do produto. |
| Marca | ifm | Fabricante indicado na ficha. |
| SKU / part number | E43202 | Código de identificação do produto. |
| GTIN | 4021179057417 | Identificador comercial informado. |
| Dados mecânicos e conexão | ||
|---|---|---|
| Conexão de processo | Flange Ø 80 mm | Interface de montagem indicada para o processo. |
| Diâmetro da flange | 80 mm | Dimensão nominal informada. |
| Conexão do sensor | Rosca interna G 3/4 | Interface mecânica para o sensor. |
| Material da flange | 1.4305 (aço inoxidável / 303) | Material especificado na ficha. |
| Torque | 6 a 9 Nm | Faixa de torque informada para a montagem; consulte o datasheet para as condições aplicáveis. |
| Peso | 196,4 g | Valor cadastrado para a peça. |
| Quantidade na embalagem | 1 peça | Quantidade informada por embalagem. |
| Condições de operação | ||
|---|---|---|
| Pressão do reservatório | -1 a 16 bar / -0,1 a 1,6 MPa | Faixa informada; depende da junta/vedação utilizada. |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não se aplica: a E43202 é uma placa de flange mecânica, sem conexão elétrica especificada.
Processo
Flange Ø 80 mm; conexão do sensor por rosca interna G 3/4.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Montagem de sensor de nível LR com interface correspondente à rosca interna G 3/4 e flange Ø 80 mm. | ✓ | A ficha identifica a peça para sensores de nível LR e especifica essas interfaces mecânicas. |
| Instalação que exige flange com diâmetro diferente de 80 mm ou rosca de sensor diferente de G 3/4 interna. | ✗ | As dimensões e a conexão informadas para esta peça não correspondem às interfaces requeridas. |
| Reservatório com pressão dentro da faixa de -1 a 16 bar, usando junta/vedação adequada às condições da instalação. | ✓ | A faixa consta na ficha, que condiciona o limite à junta/vedação utilizada. |
| Seleção baseada em protocolo de comunicação ou ligação elétrica da placa. | ✗ | A E43202 é um componente mecânico e não possui protocolo nem conexão elétrica especificados. |
INSTALAÇÃO
Como instalar o Placa de flange ifm E43202 para sensores de nível LR, Ø 80 mm, rosca interna G 3/4, aço inoxidável 1.4305 (303)
- Confirme que o sensor é da família LR e que a interface requerida corresponde à rosca interna G 3/4.

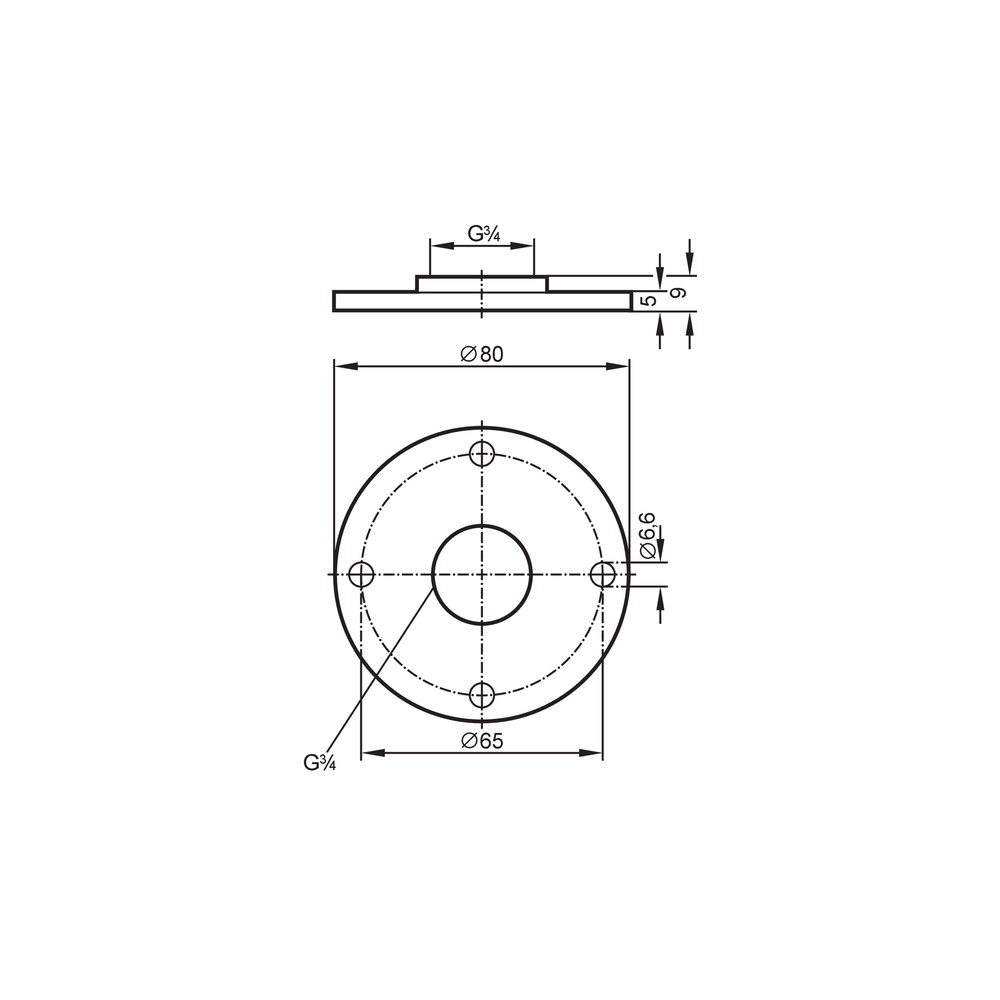

- Verifique se a instalação aceita flange Ø 80 mm e se as superfícies de montagem correspondem ao desenho dimensional.
- Confira a pressão prevista do reservatório e valide a junta/vedação utilizada em relação aos limites do datasheet.
- Inspecione a placa, a rosca e as superfícies de assentamento antes da montagem; não instale componentes danificados ou contaminados.
- Monte o conjunto sem forçar a rosca e aplique o torque indicado de 6 a 9 Nm, observando as condições do fabricante.
- Após a montagem, verifique o assentamento e a vedação do conjunto conforme o procedimento da instalação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não se acopla à placa. | A rosca ou o modelo do sensor pode não corresponder à conexão interna G 3/4 prevista. | Confira a identificação do sensor e compare a conexão requerida com a especificação da E43202 antes de reapertar. |
| A placa não se alinha à abertura ou ao conjunto de montagem. | A instalação pode requerer diâmetro de flange diferente de Ø 80 mm. | Meça e compare a interface da instalação com o desenho dimensional do fabricante. |
| Há vazamento após a montagem. | A junta/vedação pode ser inadequada ou estar incorretamente assentada; a pressão admissível depende da vedação utilizada. | Despressurize o sistema conforme o procedimento local e inspecione o tipo, o estado e o assentamento da junta/vedação. |
| A montagem apresenta folga ou sinais de aperto inadequado. | O torque aplicado pode estar fora da faixa informada ou as superfícies de assentamento podem não estar corretamente posicionadas. | Verifique o procedimento de montagem e o torque aplicado, considerando a faixa de 6 a 9 Nm e as instruções do datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é a placa ifm E43202 e para qual sensor ela serve?
É uma placa de flange para sensores de nível LR. A ficha especifica uma conexão interna G 3/4 para o sensor.
O que vem na embalagem?
A quantidade informada é de uma peça. A ficha não lista acessórios inclusos.
Essa placa serve se minha instalação exigir outra rosca ou outro diâmetro de flange?
Não corresponde às interfaces especificadas para a E43202, que são rosca interna G 3/4 e flange Ø 80 mm. Consulte o fabricante para identificar uma configuração compatível.
Posso usar a E43202 com um sensor que não seja da série LR?
A compatibilidade declarada na ficha é com sensores de nível LR. Para outros modelos, confirme a conexão e a compatibilidade diretamente na documentação ifm.
O que verificar se o sensor não rosqueia na placa?
Confira se a conexão do sensor é compatível com G 3/4 interna e se o modelo corresponde à aplicação prevista. Não force a montagem.
O que pode causar vazamento depois de instalar a placa?
A vedação pode estar inadequada, danificada ou mal assentada. Verifique a junta e as condições de pressão antes de substituir a placa.
Devo comprar esta placa ou procurar o conjunto completo do sensor?
A E43202 é identificada como placa de flange e a embalagem contém uma peça; a ficha não informa que um sensor acompanhe o produto. Se precisar do sensor, confirme e selecione-o separadamente conforme a instalação.
Como decidir entre a E43202 e outra placa de flange?
Compare primeiro o diâmetro requerido e a conexão do sensor com Ø 80 mm e G 3/4 interna. A ficha não descreve outras versões, então valide alternativas na documentação do fabricante.
Qual cuidado devo ter ao instalar a placa?
Respeite o torque informado de 6 a 9 Nm e verifique a junta/vedação, pois a faixa de pressão depende dela. Consulte o datasheet para as condições completas de montagem.
A E43202 tem ligação elétrica ou protocolo de comunicação?
Não há ligação elétrica nem protocolo especificados para esta peça, que é um componente mecânico de flange.
GLOSSÁRIO TÉCNICO
Placa de flange
Componente mecânico usado como interface de montagem entre a instalação e o sensor de nível.
Flange Ø 80 mm
Interface de processo identificada pelo diâmetro nominal informado para a placa.
Rosca interna G 3/4
Conexão roscada interna especificada para acoplamento do sensor.
Aço inoxidável 1.4305 (303)
Material indicado para a fabricação da flange.
Junta/vedação
Elemento cuja seleção influencia a faixa de pressão indicada para o reservatório.
