Adaptador de Fixação IFM E43019

Pré-visualizar: E43019 IFM - Adaptador de Fixação ifm para Sensores de Nível LI G3/4 D16 Latão Niquelado

E43019 IFM - Adaptador de Fixação ifm para Sensores de Nível LI G3/4 D16 Latão Niquelado

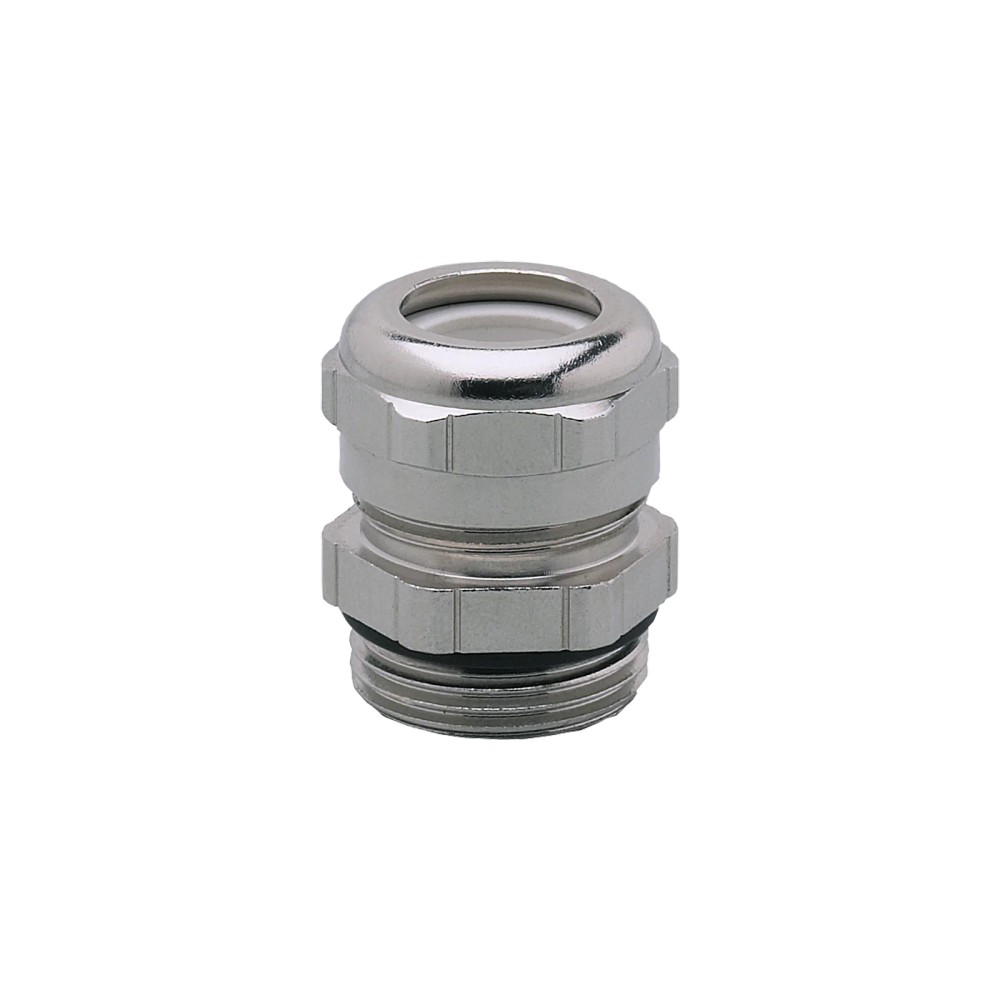

Imagem meramente ilustrativa

R$ 142,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43019
EAN: 4021179057349
NCM do produto: 74122000

Destaques do Produto Sensor compatível por conexão...mais

Fechar menu

Saiba mais sobre: "E43019 IFM - Adaptador de Fixação ifm para Sensores de Nível LI G3/4 D16 Latão Niquelado"

Destaques do Produto

Sensor compatível por conexão

Sensor com conexão de Ø 16 mm

Conexão de processo

G 3/4 rosca externa

Pressão informada

Até 0,5 bar conforme especificação do produto

Temperatura informada

0...60 °C

Material da vedação

FKM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43019 IFM - Adaptador de Fixação ifm para Sensores de Nível LI G3/4 D16 Latão Niquelado

O E43019 é um adaptador de fixação para sensores de nível capacitivos LI da ifm. Permite a montagem do sensor com conexão de processo G 3/4 rosca externa e conexão para sensor de Ø 16 mm. Seu invólucro é de latão niquelado, com face ativa em TPE e vedação em FKM; a resistência à pressão informada é de 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de fixação para sensores de processo
Aplicação declarada	Sensores de nível capacitivos LI
Conexão do sensor	Ø 16 mm
Conexão de processo	G 3/4 rosca externa
Material do invólucro	Latão niquelado
Material da face ativa	TPE
Material da vedação	FKM
Resistência à pressão	0,5 bar
Dimensões	Ø 31 mm / comprimento 36 mm
Faixa de temperatura	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de nível capacitivo LI da ifm com conexão de Ø 16 mm, quando a instalação requer conexão de processo G 3/4 rosca externa.
Aplicações cujas condições estejam dentro da faixa de temperatura informada de 0...60 °C e da resistência à pressão especificada de 0,5 bar.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja conexão não corresponda a Ø 16 mm sem confirmar a compatibilidade mecânica com o fabricante.
Não utilizar quando a conexão de processo requerida não for G 3/4 rosca externa.
Não aplicar acima de 0,5 bar ou fora da faixa de temperatura de 0...60 °C indicada para o produto.

APLICAÇÕES E USO

Aplicação declarada: fixação de sensores de nível capacitivos LI da ifm com conexão de Ø 16 mm em processo com rosca G 3/4 externa.
Possibilidade de uso sujeita à validação da instalação: montagem em processo que opere dentro de 0...60 °C e não exceda 0,5 bar. A ficha não especifica fluidos compatíveis ou condições adicionais de processo.

COMO ESCOLHER

Antes de comprar o E43019 IFM - Adaptador de Fixação ifm para Sensores de Nível LI G3/4 D16 Latão Niquelado, verifique estes pontos:

Escolha o E43019

Quando o sensor de nível capacitivo LI a montar possui conexão de Ø 16 mm e a instalação requer uma rosca externa G 3/4, respeitando 0,5 bar e 0...60 °C.

Confirme outra solução antes da compra

Busque outro adaptador ou valide a aplicação com a ifm se o sensor tiver dimensão de conexão diferente, se a conexão de processo exigida não for G 3/4 ou se pressão e temperatura ultrapassarem os limites informados. A ficha não especifica alternativas compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de fixação	Classificação informada para o E43019.
Aplicação	Sensores de processo; sensores de nível capacitivos LI	Aplicação descrita nos dados do produto e do catálogo.
Modelo/designação	FITTING LI G3/4/D16	Designação de modelo informada no cadastro técnico.
Marca	ifm	Fabricante indicado na ficha.
SKU / número do artigo / part number	E43019	Identificadores do produto.
GTIN	4021179057349	Código global de identificação informado.
Quantidade por embalagem	1 peça	Quantidade indicada no cadastro do produto.
Categoria	Acessórios; adaptadores de montagem	Classificação comercial informada.
NCM	7412.20.00	Código informado no cadastro do produto.

Conexões e dados mecânicos
Conexão do sensor	Ø 16 mm	Diâmetro da conexão indicado para o sensor.
Conexão de processo	G 3/4 rosca externa	Tipo e dimensão da conexão de processo declarados.
Dimensões	Ø 31 mm / comprimento 36 mm	Dimensões gerais indicadas para o adaptador.
Torque	10 Nm	Valor informado no cadastro técnico; confirme as condições de aplicação no datasheet.
Peso	67,8 g	Massa indicada no cadastro do produto.

Materiais
Material do invólucro	Latão niquelado	Material indicado para o corpo do adaptador.
Material da face ativa	TPE	Material indicado para a face ativa.
Material da vedação	FKM	Material indicado para a vedação.

Condições de operação
Resistência à pressão	0,5 bar / 0,05 MPa	Limite de pressão informado na ficha do produto.
Faixa de temperatura	0...60 °C	Intervalo de temperatura informado para o produto.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E43019 é um adaptador mecânico e a ficha não informa protocolos de comunicação.

Conexões

Elétrica Não possui conexão elétrica informada; trata-se de um adaptador mecânico.

Processo G 3/4 rosca externa; conexão do sensor de Ø 16 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível capacitivo LI com conexão de Ø 16 mm e processo com rosca G 3/4 externa	✓	Corresponde às dimensões de conexão declaradas para o adaptador.
Instalação submetida a pressão de até 0,5 bar e temperatura de 0...60 °C	✓	As condições estão dentro dos valores informados para o produto.
Sensor com conexão diferente de Ø 16 mm	✗	A conexão especificada para o sensor é Ø 16 mm; a ficha não declara compatibilidade com outros diâmetros.
Processo que exige conexão diferente de G 3/4 rosca externa	✗	A conexão de processo declarada é G 3/4 rosca externa.
Aplicação acima de 0,5 bar ou fora de 0...60 °C	✗	A condição excede os limites informados na ficha.

INSTALAÇÃO

Como instalar o E43019 IFM - Adaptador de Fixação ifm para Sensores de Nível LI G3/4 D16 Latão Niquelado

Confirme que o sensor é do tipo indicado e possui conexão de Ø 16 mm.
Verifique que a conexão de processo necessária é G 3/4 rosca externa.
Confira se pressão e temperatura da aplicação permanecem dentro de 0,5 bar e 0...60 °C.
Inspecione as superfícies de conexão e a vedação antes da montagem; não utilize componentes danificados.
Monte o adaptador e o sensor conforme as instruções oficiais do fabricante, respeitando o torque informado de 10 Nm e as condições aplicáveis.
Após a montagem, verifique o assentamento mecânico e a vedação conforme o procedimento de instalação da aplicação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não encaixa no adaptador.	A conexão do sensor pode não corresponder ao diâmetro especificado de Ø 16 mm.	Confira a dimensão da conexão do sensor e compare-a com a especificação do E43019 antes de forçar a montagem.
O adaptador não acopla à conexão do processo.	A conexão da instalação pode não ser G 3/4 rosca externa.	Verifique o tipo e a dimensão da rosca exigida pelo processo e compare com a conexão declarada do produto.
Há vazamento após a montagem.	A vedação pode estar danificada, mal assentada ou a montagem pode não atender às instruções aplicáveis.	Inspecione a vedação FKM e o assentamento das conexões; consulte o datasheet para o procedimento de montagem.
O adaptador apresenta falha ou deformação durante a operação.	A aplicação pode exceder a resistência à pressão ou a faixa de temperatura informadas.	Meça ou confirme as condições de operação e compare com o limite de 0,5 bar e a faixa de 0...60 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet E43019 em português (Datasheet) Desenho em escala E43019 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E43019 e para quem ele serve?

É um adaptador de fixação da ifm destinado a sensores de nível capacitivos LI. A conexão para o sensor é de Ø 16 mm e a conexão de processo é G 3/4 rosca externa.

O que acompanha o produto?

A ficha informa embalagem com 1 peça. Não há acessórios adicionais listados.

O E43019 serve para sensor com diâmetro de conexão diferente de 16 mm?

A ficha especifica conexão do sensor de Ø 16 mm e não declara compatibilidade com outros diâmetros. Confirme a dimensão com o fabricante antes de selecionar para outra conexão.

Posso usar este adaptador em processo com rosca diferente de G 3/4?

A conexão de processo informada é G 3/4 rosca externa. A ficha não confirma compatibilidade com outros tipos ou dimensões de rosca.

O que verificar se o sensor não encaixa?

Confira se a conexão do sensor é Ø 16 mm e se o sensor corresponde à aplicação indicada para sensores de nível capacitivos LI. Não force o encaixe.

O que pode causar vazamento depois da instalação?

A vedação pode estar danificada ou mal assentada, ou a montagem pode não seguir as instruções aplicáveis. Inspecione a vedação FKM e consulte o datasheet antes de substituir o adaptador.

Devo comprar este adaptador ou procurar outro modelo?

Escolha o E43019 quando as conexões requeridas forem Ø 16 mm no sensor e G 3/4 rosca externa no processo. Para outras conexões, a ficha não informa um modelo alternativo; valide a seleção com a ifm.

Este produto é vendido como kit com outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Se precisar de componentes adicionais, confirme-os separadamente antes da compra.

Que cuidados devo tomar na instalação?

Confirme as conexões e as condições de operação antes da montagem. O cadastro informa torque de 10 Nm; consulte o datasheet para as instruções e condições específicas de aplicação.

Qual ferramenta devo usar para instalar o E43019?

A ficha não especifica ferramenta de instalação. Consulte o datasheet ou as instruções do fabricante para determinar o método adequado à montagem.

GLOSSÁRIO TÉCNICO

Conexão de processo

Interface mecânica que acopla o adaptador ao processo; neste produto, G 3/4 rosca externa (Ref.: conexão de processo).

Conexão do sensor

Dimensão de interface mecânica para montagem do sensor; especificada como Ø 16 mm (Ref.: conexão do sensor).

FKM

Material indicado para a vedação do adaptador (Ref.: material da vedação).

TPE

Material indicado para a face ativa do adaptador (Ref.: material da face ativa).

Resistência à pressão

Valor de pressão informado para o produto; especificado como 0,5 bar (Ref.: resistência à pressão).
