Placa de Flange IFM E43006 para Sensores de Nível

Pré-visualizar: E43006 IFM - Placa de Flange para Sensores de Nível Fixação de Sensores Ø 16mm Alumínio

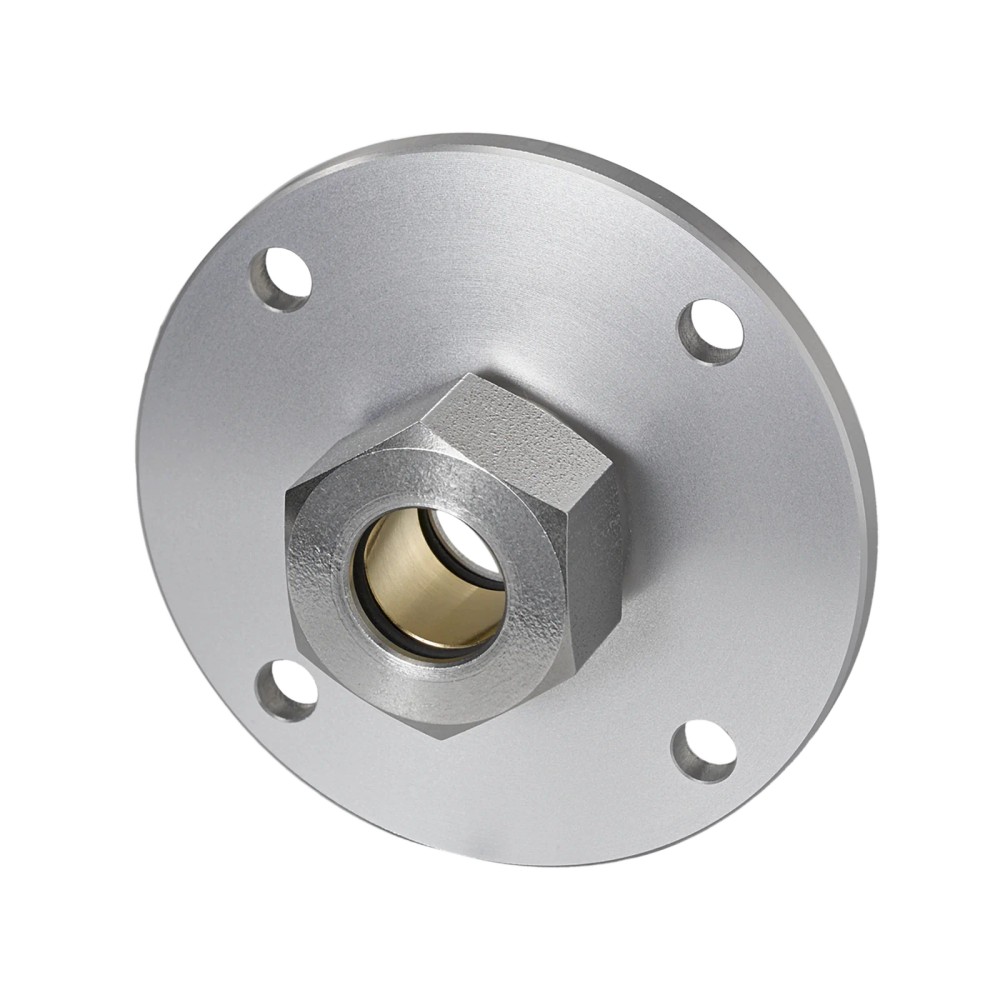

E43006 IFM - Placa de Flange para Sensores de Nível Fixação de Sensores Ø 16mm Alumínio

Imagem meramente ilustrativa

R$ 440,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43006
EAN: 4021179057226
NCM do produto: 90269090

Destaques do Produto Sensor compatível indicado...mais

Fechar menu

Saiba mais sobre: "E43006 IFM - Placa de Flange para Sensores de Nível Fixação de Sensores Ø 16mm Alumínio"

Destaques do Produto

Sensor compatível indicado

Famílias capacitivas LK, LI, LT e LL

Diâmetro de fixação

Ø 16 mm

Conexão de processo

Flange

Resistência à pressão

0,5 bar (0,05 MPa)

Torque máximo de aperto

6...9 Nm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43006 IFM — Placa de flange para sensores de nível, fixação Ø 16 mm, alumínio anodizado

A E43006 é uma placa de flange para montagem de sensores de nível. É indicada para sensores capacitivos ifm das famílias LK, LI, LT e LL, com adaptação de fixação de Ø 16 mm. A flange é de alumínio anodizado e a resistência à pressão informada é de 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E43006
Tipo de componente	Placa de flange para sensores de nível
Aplicação indicada	Sensores de nível capacitivos LK, LI, LT e LL
Conexão do sensor	Adaptação de fixação Ø 16 mm
Conexão de processo	Flange
Material da flange	Alumínio anodizado
Materiais dos demais componentes	Porca: aço inoxidável; bucha de separação: latão; anel de fixação: FKM
Resistência à pressão	0,5 bar (0,05 MPa)
Torque máximo de aperto	6...9 Nm
Peso e quantidade por embalagem	144,5 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de nível capacitivos ifm das famílias LK, LI, LT e LL, desde que a fixação do sensor seja Ø 16 mm.
Instalações com conexão de processo por flange, respeitando a resistência à pressão especificada de 0,5 bar e o torque máximo de aperto de 6...9 Nm.

⚠ Considere outro se precisa de:

Não selecione para sensores cuja fixação não corresponda à adaptação Ø 16 mm ou que não sejam das famílias de sensores indicadas, sem confirmar a compatibilidade no datasheet do sensor e da placa.
Não aplique em condições que excedam a resistência à pressão de 0,5 bar. A ficha não informa outros limites de processo ou ambientais.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem de sensores de nível capacitivos ifm LK, LI, LT e LL, utilizando a adaptação de fixação Ø 16 mm e conexão de processo flangeada.
Para instalações sujeitas a pressão, considere o limite informado de 0,5 bar (0,05 MPa); a ficha fornecida não detalha outras condições de processo.

COMO ESCOLHER

Antes de comprar o E43006 IFM — Placa de flange para sensores de nível, fixação Ø 16 mm, alumínio anodizado, verifique estes pontos:

Escolha a E43006 quando

A instalação exigir uma placa de flange para sensor de nível capacitivo ifm LK, LI, LT ou LL com adaptação de fixação Ø 16 mm, conexão de processo flangeada e pressão dentro do limite informado de 0,5 bar.

Verifique outra solução quando

O sensor tiver outro diâmetro de fixação, a conexão de processo necessária não for flangeada ou a pressão de operação exceder 0,5 bar. Confirme as dimensões e condições específicas no datasheet antes de definir outro componente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Placa de flange para sensores de nível ifm E43006	Identificação do componente conforme os dados do anúncio.
Código / Part Number	E43006	Código do produto para seleção e identificação.
GTIN	4021179057226	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Sensores de nível	Aplicação declarada para o componente.
Sensores compatíveis indicados	Sensores de nível capacitivos LK, LI, LT e LL	Modelos citados na ficha; confirme a combinação com o datasheet do sensor.

Conexões e limites mecânicos
Conexão do sensor	Adaptação de fixação Ø 16 mm	Diâmetro de fixação indicado para o sensor.
Conexão de processo	Flange	Tipo de conexão de processo declarado.
Resistência à pressão	0,5 bar (0,05 MPa)	Limite informado para a placa; não exceder este valor.
Torque máximo de aperto	6...9 Nm	Faixa de torque indicada na ficha; observar durante o aperto.

Materiais
Flange	Alumínio anodizado	Material informado para a flange.
Porca	Aço inoxidável	Material informado para a porca.
Bucha de separação	Latão	Material informado para a bucha.
Anel de fixação	FKM	Material informado para o anel de fixação.

Dados físicos e fornecimento
Peso	144,5 g	Peso indicado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não se aplica: a E43006 é um componente mecânico e não possui protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica informada; o produto realiza adaptação mecânica de fixação.

Processo Flange; adaptação de fixação do sensor Ø 16 mm. Resistência à pressão informada: 0,5 bar (0,05 MPa).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível capacitivo ifm LK, LI, LT ou LL com fixação Ø 16 mm e montagem em flange	✓	As famílias de sensores e a adaptação de fixação estão indicadas na ficha do produto.
Sensor com diâmetro de fixação diferente de Ø 16 mm	✗	A adaptação de fixação especificada para a placa é Ø 16 mm.
Instalação com pressão superior a 0,5 bar	✗	A resistência à pressão informada para a placa é 0,5 bar (0,05 MPa).
Verificação de compatibilidade elétrica ou de protocolo	✗	A placa é um acessório mecânico; a ficha não especifica conexão elétrica ou comunicação.

INSTALAÇÃO

Como instalar o E43006 IFM — Placa de flange para sensores de nível, fixação Ø 16 mm, alumínio anodizado

Confirme no datasheet do sensor que o modelo pertence às famílias LK, LI, LT ou LL e que a fixação corresponde a Ø 16 mm.
Verifique se a conexão de processo flangeada e a pressão prevista são compatíveis com os dados da placa.
Consulte o desenho dimensional para conferir a geometria e a adequação à instalação antes da montagem.
Posicione a placa de flange e o sensor de acordo com as instruções aplicáveis do fabricante; a ficha fornecida não detalha a sequência de montagem.
Aperte os elementos de fixação respeitando o torque máximo especificado de 6...9 Nm.
Após a montagem, confira o assentamento mecânico e se as condições de operação permanecem dentro do limite de pressão informado.

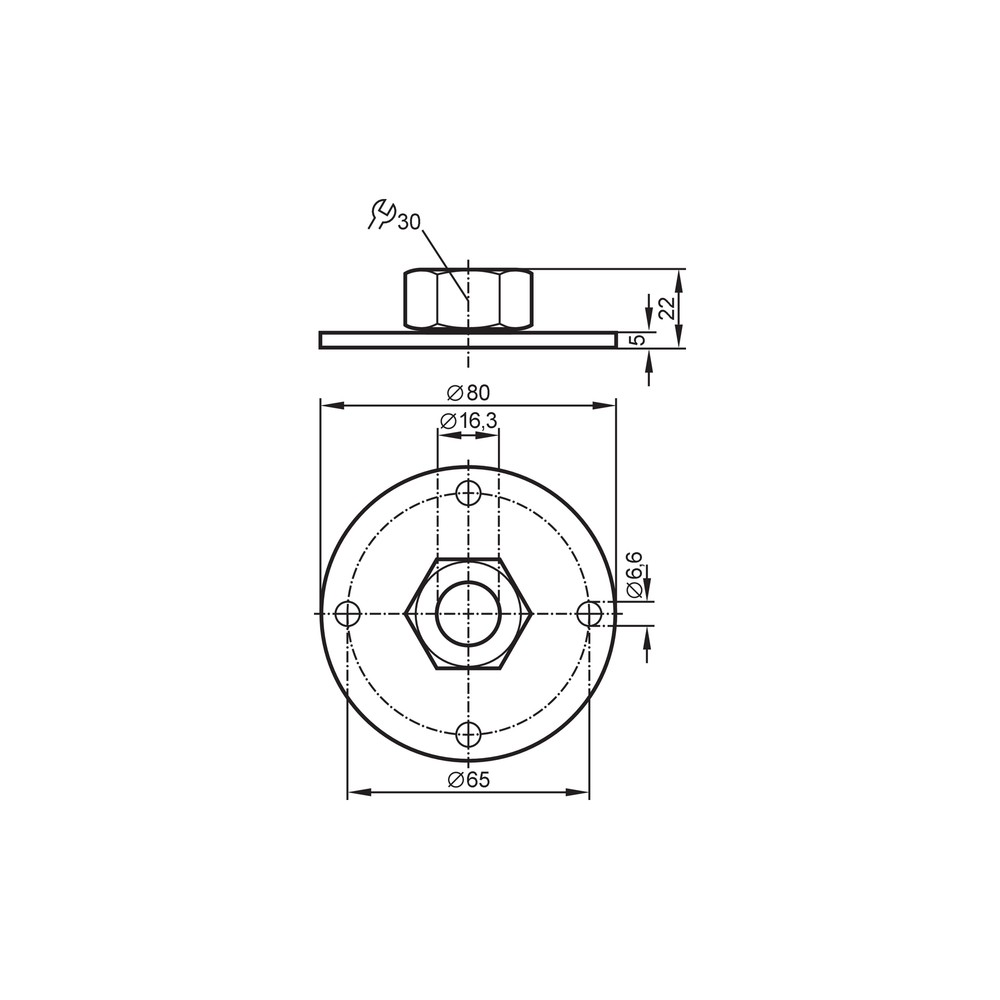

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se fixa corretamente na placa.	A fixação do sensor pode não corresponder à adaptação Ø 16 mm ou o sensor pode não pertencer às famílias indicadas.	Confira o diâmetro de fixação e o modelo no datasheet do sensor e compare com as especificações da E43006.
A montagem flangeada não se ajusta à instalação.	A conexão de processo exigida pode ser diferente de flange ou a geometria pode não corresponder ao conjunto instalado.	Verifique o tipo de conexão e as dimensões no desenho em escala antes de montar.
Há suspeita de vazamento ou falha de contenção no conjunto.	A pressão de operação pode exceder o limite de 0,5 bar ou a montagem pode não estar corretamente assentada.	Confira a pressão de processo e inspecione o assentamento mecânico; compare a instalação com o datasheet e o desenho do fabricante.
O conjunto apresenta folga ou aperto inadequado após a instalação.	O aperto pode não ter respeitado a faixa especificada de 6...9 Nm.	Verifique o procedimento de montagem e, quando aplicável, confira o torque com ferramenta adequada, sem exceder o valor máximo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43006 em português (Datasheet) Desenho em escala E43006 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a E43006 e para quais sensores ela serve?

É uma placa de flange para montagem de sensores de nível capacitivos ifm das famílias LK, LI, LT e LL. A adaptação de fixação indicada é Ø 16 mm.

O que acompanha a placa de flange?

A ficha informa uma unidade por embalagem. Não há outros acessórios incluídos especificados nos dados disponíveis.

A E43006 serve para qualquer sensor com fixação de 16 mm?

A ficha indica sensores capacitivos ifm LK, LI, LT e LL com adaptação Ø 16 mm. Para outros modelos, confirme a compatibilidade nos respectivos datasheets; não há compatibilidade adicional declarada.

Posso usar a placa acima de 0,5 bar?

Não se deve exceder a resistência à pressão informada de 0,5 bar (0,05 MPa). A ficha não declara aprovação para pressões superiores.

O sensor não encaixa: devo trocar a placa?

Antes de substituir, confira se o sensor tem fixação Ø 16 mm e se pertence às famílias indicadas. A ficha não confirma compatibilidade com outros diâmetros ou modelos.

A instalação apresenta vazamento; o que devo verificar primeiro?

Confira se a pressão está dentro do limite de 0,5 bar e se o conjunto está corretamente assentado. Consulte o desenho e o datasheet do fabricante para os detalhes de montagem.

É melhor comprar a placa ou um conjunto completo?

A E43006 é fornecida como uma peça e a ficha não informa um kit completo. Se forem necessários outros componentes, confirme separadamente quais peças são requeridas para a instalação.

Como comparar a E43006 com outra placa de flange?

Compare o tipo de conexão de processo, a fixação Ø 16 mm, os sensores indicados e o limite de pressão. A ficha não identifica um modelo alternativo específico.

Que cuidado devo ter ao apertar a placa?

Respeite o torque máximo de aperto informado de 6...9 Nm. Consulte o datasheet e o desenho do fabricante para instruções complementares de montagem.

A placa precisa de ligação elétrica ou configuração?

Não há ligação elétrica ou configuração especificada para a E43006, pois ela é um componente mecânico de fixação. A conexão elétrica do sensor deve ser verificada na documentação do próprio sensor.

GLOSSÁRIO TÉCNICO

Placa de flange

Componente mecânico usado para montar o sensor por meio de uma conexão de processo flangeada.

Adaptação de fixação

Interface mecânica definida para acomodar a fixação do sensor.

Resistência à pressão

Limite de pressão declarado para a utilização do componente.

Torque de aperto

Valor de torque indicado para o aperto dos elementos de fixação.

FKM

Material especificado para o anel de fixação da placa.
