Adaptador de Fixação IFM E43003

Pré-visualizar: E43003 IFM - Adaptador de Fixação ifm Sensores de Nível Capacitivos G 3/4, Aço Inoxidável

E43003 IFM - Adaptador de Fixação ifm Sensores de Nível Capacitivos G 3/4, Aço Inoxidável

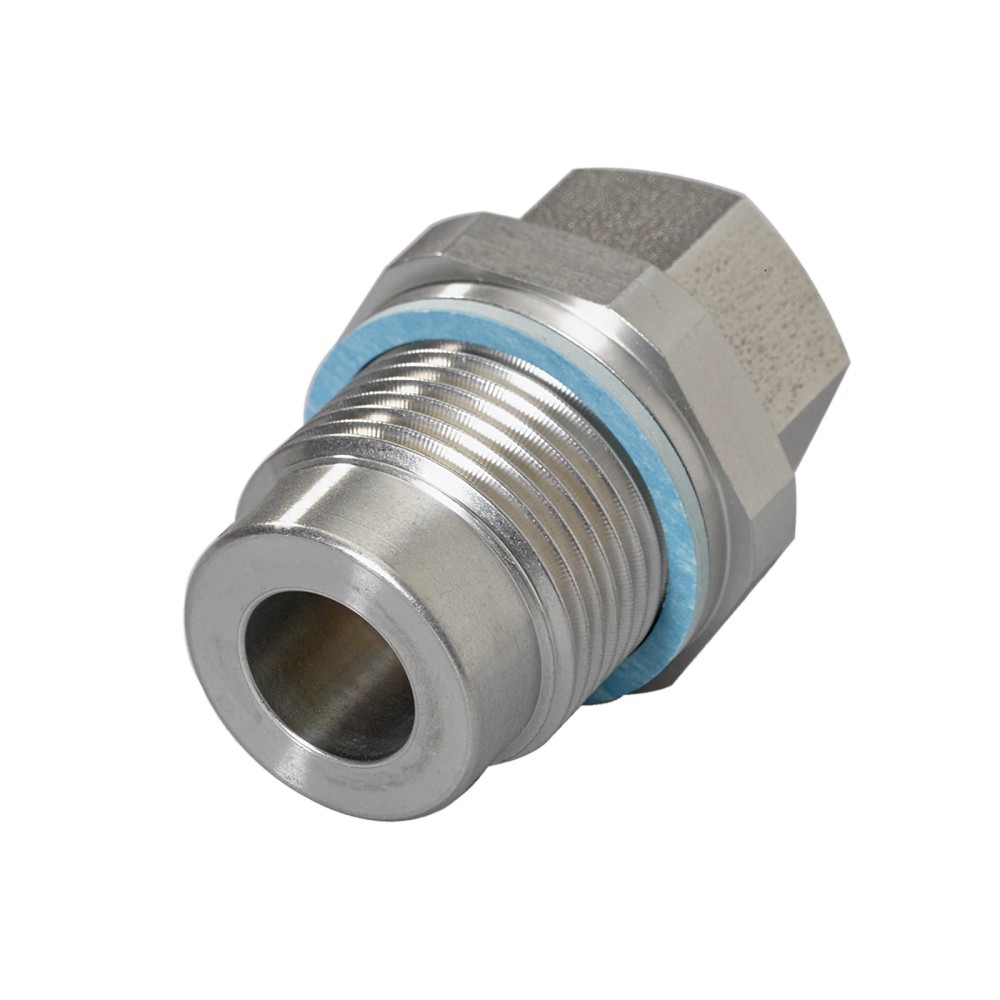

Imagem meramente ilustrativa

R$ 491,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43003
EAN: 4021179057196
NCM do produto: 90269010

Destaques do Produto Rosca de processo G...mais

Fechar menu

Saiba mais sobre: "E43003 IFM - Adaptador de Fixação ifm Sensores de Nível Capacitivos G 3/4, Aço Inoxidável"

Destaques do Produto

Rosca de processo

G 3/4 externa

Diâmetro da conexão do sensor

Ø 16 mm

Séries de sensores indicadas

ifm LK, LI, LT e LL

Limite de pressão informado

0,5 bar

Faixa de temperatura informada

0 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E43003 IFM - Adaptador de Fixação ifm para Sensores de Nível Capacitivos, G 3/4, Aço Inoxidável

O E43003 é um adaptador de fixação para montagem de sensores de processo, indicado para sensores de nível capacitivos ifm das séries LK, LI, LT e LL. Possui conexão de processo com rosca externa G 3/4 e conexão para sensor de Ø 16 mm. Seu conjunto inclui componentes em aço inoxidável, latão, FKM e Tesnit, e a resistência à pressão informada é de 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de fixação para sensores de processo
Modelo	MOUNTING ADAPTER G3/4
Conexão de processo	G 3/4, rosca externa
Conexão do sensor	Ø 16 mm
Dimensões	Ø 39 mm × 44 mm de comprimento
Resistência à pressão	0,5 bar
Faixa de temperatura	0 a 80 °C
Materiais	Flange e porca: aço inoxidável; bucha de separação: latão; anel de fixação: FKM; vedação: Tesnit
Torque informado	6 a 9 Nm
Compatibilidade indicada	Sensores de nível capacitivos ifm LK, LI, LT e LL

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de nível capacitivos ifm das séries LK, LI, LT e LL, conforme a compatibilidade indicada na ficha.
Instalações que correspondam à conexão de processo G 3/4 externa, à conexão do sensor de Ø 16 mm e aos limites informados de pressão e temperatura.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de processo diferente de G 3/4 externa sem confirmar a adaptação mecânica necessária.
Não selecionar para sensor com conexão diferente de Ø 16 mm sem confirmar a compatibilidade com o fabricante.
Não utilizar fora da resistência à pressão de 0,5 bar ou da faixa de temperatura de 0 a 80 °C informadas para o produto.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: fixação de sensores de nível capacitivos ifm das séries LK, LI, LT e LL, usando conexão de sensor de Ø 16 mm e conexão de processo G 3/4 externa.
Em uma instalação de processo, verificar se a pressão não excede 0,5 bar e se a temperatura permanece entre 0 e 80 °C, limites informados para o adaptador.
A utilização em outras séries de sensores ou em conexões diferentes não está confirmada pelos dados fornecidos; validar a compatibilidade mecânica com a ifm antes da montagem.

COMO ESCOLHER

Antes de comprar o E43003 IFM - Adaptador de Fixação ifm para Sensores de Nível Capacitivos, G 3/4, Aço Inoxidável, verifique estes pontos:

Quando escolher o E43003

Escolha este adaptador quando a montagem exigir rosca externa G 3/4 e conexão para sensor de Ø 16 mm, e o sensor estiver entre as séries capacitivas ifm LK, LI, LT ou LL indicadas.

Quando verificar outra configuração

Procure uma configuração diferente ou confirme com a ifm quando a conexão de processo, o diâmetro do sensor, a pressão ou a temperatura da instalação não corresponderem aos dados deste adaptador. A ficha não especifica adaptadores alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de fixação para sensores de processo	Classificação do acessório.
Aplicação	Sensores de processo	Aplicação indicada na ficha do produto.
Modelo	MOUNTING ADAPTER G3/4	Designação do modelo.
Sensores compatíveis indicados	Sensores de nível capacitivos ifm LK, LI, LT e LL	Séries explicitamente listadas como compatíveis.

Conexões mecânicas
Conexão de processo	G 3/4, rosca externa	Interface mecânica com o processo.
Conexão do sensor	Ø 16 mm	Diâmetro de conexão indicado para o sensor.

Limites de operação
Resistência à pressão	0,5 bar (0,05 MPa)	Limite informado para o adaptador.
Faixa de temperatura	0 a 80 °C	Faixa de temperatura informada na ficha.

Dados mecânicos e materiais
Dimensões	Ø 39 mm; comprimento 44 mm	Dimensões externas informadas.
Flange	Aço inoxidável	Material do componente identificado como flange.
Porca	Aço inoxidável	Material do componente identificado como porca.
Bucha de separação	Latão	Material da bucha de separação.
Anel de fixação	FKM	Material do anel de fixação.
Vedação	Tesnit	Material da vedação informado.
Torque	6 a 9 Nm	Faixa de torque indicada nos dados do produto.
Peso	250 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Identificação comercial
Marca	ifm	Fabricante indicado na ficha.
SKU e part number	E43003	Código de identificação do produto.
GTIN	4021179057196	Identificador comercial informado.
Categoria	Acessórios	Categoria indicada para o produto.

COMPATIBILIDADE

Comunicação

• Não se aplica: trata-se de um adaptador mecânico, sem protocolo de comunicação especificado.

Conexões

Elétrica Não possui conexão elétrica especificada; é um acessório mecânico de fixação.

Processo G 3/4, rosca externa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor capacitivo ifm LK, LI, LT ou LL com conexão de Ø 16 mm e instalação de processo G 3/4 externa	✓	As séries de sensores e as dimensões de conexão correspondem às compatibilidades informadas na ficha.
Instalação com pressão de até 0,5 bar e temperatura entre 0 e 80 °C	✓	Esses são os limites de pressão e a faixa de temperatura especificados para o produto.
Instalação que exige conexão de processo diferente de G 3/4 externa ou conexão de sensor diferente de Ø 16 mm	✗	As conexões indicadas na ficha não correspondem às dimensões solicitadas.
Instalação acima de 0,5 bar ou fora da faixa de 0 a 80 °C	✗	As condições excedem os limites informados para o adaptador.

INSTALAÇÃO

Como instalar o E43003 IFM - Adaptador de Fixação ifm para Sensores de Nível Capacitivos, G 3/4, Aço Inoxidável

Confirme que o sensor pertence às séries LK, LI, LT ou LL e que sua conexão corresponde ao diâmetro de Ø 16 mm indicado.
Verifique se a conexão de processo da instalação corresponde à rosca externa G 3/4 do adaptador.
Confira se as condições de pressão e temperatura permanecem dentro dos limites informados para o produto.
Inspecione as peças e os materiais de vedação antes da montagem; a ficha identifica vedação Tesnit e anel de fixação FKM.
Monte o conjunto seguindo as instruções do fabricante do sensor e do adaptador; aplique o torque informado de 6 a 9 Nm quando aplicável à montagem descrita pelo fabricante.
Após a montagem, verifique o assentamento mecânico e a vedação antes de colocar o conjunto em operação.

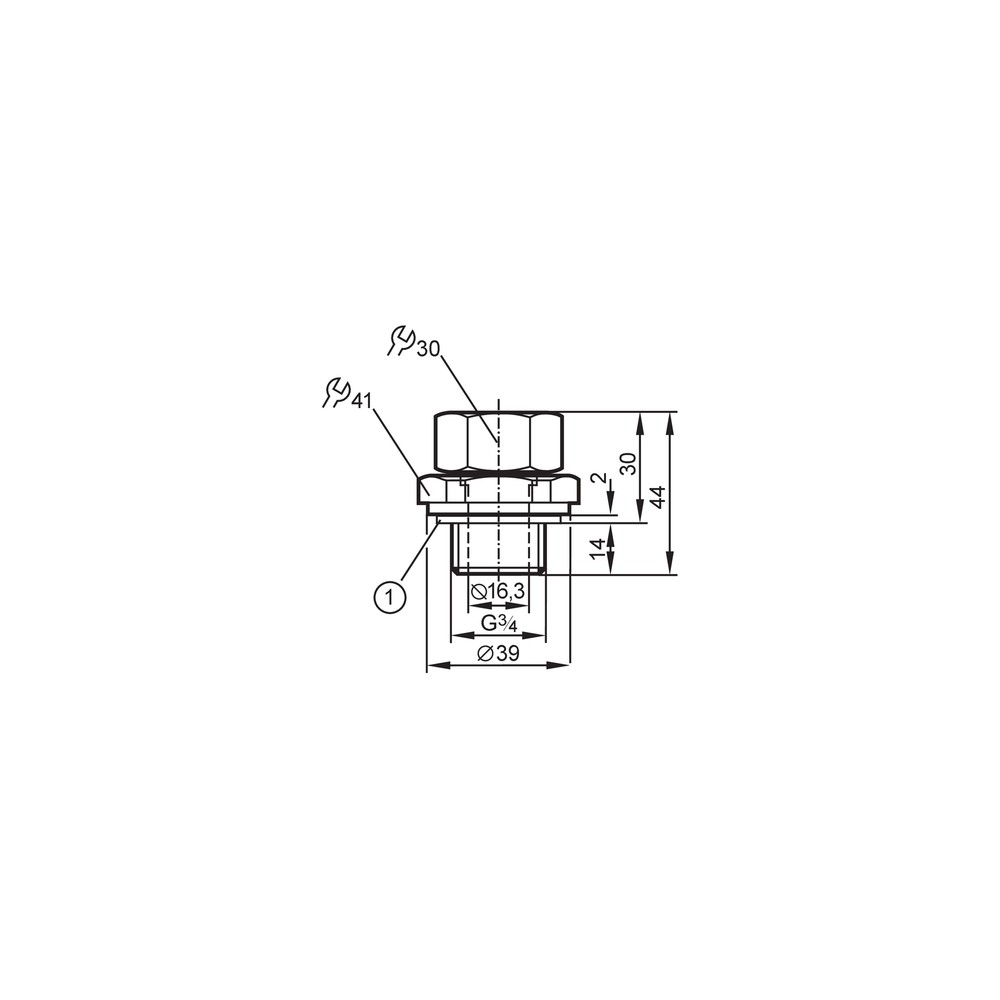

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não rosqueia na conexão do processo.	A conexão disponível pode não corresponder à rosca externa G 3/4 do produto.	Compare a especificação da conexão da instalação com G 3/4 externa antes de prosseguir; não force o rosqueamento.
O sensor não se encaixa corretamente no adaptador.	O diâmetro de conexão do sensor pode ser diferente de Ø 16 mm ou o modelo pode não estar entre as séries indicadas.	Confira o diâmetro de conexão do sensor e verifique se a série é LK, LI, LT ou LL.
Há vazamento na montagem.	A vedação pode não estar corretamente assentada, ou a montagem pode não corresponder às interfaces previstas.	Inspecione o assentamento da vedação Tesnit, confirme a conexão de processo e consulte as instruções do fabricante para a montagem.
O conjunto apresenta deformação ou falha durante a operação.	As condições de pressão ou temperatura podem exceder os limites informados para o adaptador.	Compare as condições reais de operação com o limite de 0,5 bar e a faixa de 0 a 80 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E43003 em português (Datasheet) Desenho em escala E43003 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E43003 e para quais sensores ele serve?

É um adaptador de fixação para sensores de nível capacitivos ifm das séries LK, LI, LT e LL. A ficha indica conexão para sensor de Ø 16 mm.

O E43003 tem qual conexão de processo e o que vem na embalagem?

A conexão de processo é G 3/4 com rosca externa. A embalagem está indicada como contendo 1 peça; não há outros acessórios inclusos especificados.

Este adaptador serve para uma rosca de processo diferente de G 3/4?

A ficha especifica somente G 3/4 com rosca externa. Para outra conexão, confirme a necessidade de adaptação com o fabricante antes da compra.

Posso usar o E43003 com um sensor que não seja das séries LK, LI, LT ou LL?

A compatibilidade indicada na ficha abrange LK, LI, LT e LL. Para outras séries, a compatibilidade não está confirmada e deve ser validada com a ifm.

O adaptador não encaixa na tubulação; o que devo verificar antes de trocar?

Verifique se a conexão da instalação corresponde a G 3/4 externa e se não há dano ou obstrução na rosca. Não force a montagem se as interfaces não coincidirem.

Percebi vazamento depois da instalação; o que pode estar acontecendo?

Uma causa possível é o assentamento incorreto da vedação ou uma conexão incompatível. Confira a vedação Tesnit e as interfaces de montagem conforme as instruções do fabricante.

Devo comprar o adaptador ou apenas uma vedação avulsa?

O E43003 é identificado como adaptador de fixação e a embalagem indicada contém 1 peça. A ficha não informa a disponibilidade de vedação avulsa; confirme essa opção com o fornecedor.

Este modelo é adequado se minha instalação trabalha acima de 0,5 bar?

Não, a resistência à pressão informada é 0,5 bar. Para condições superiores, selecione uma solução cuja especificação cubra a pressão de operação.

Que torque devo considerar na montagem?

Os dados do produto informam torque de 6 a 9 Nm. Consulte também as instruções do fabricante para confirmar onde e como esse torque deve ser aplicado.

O adaptador precisa de ligação elétrica ou configuração de comunicação?

Não; o E43003 é um acessório mecânico e não possui conexão elétrica ou protocolo de comunicação especificado. A instalação elétrica do sensor não é feita por este adaptador.

GLOSSÁRIO TÉCNICO

G 3/4 externa

Conexão de processo do adaptador, especificada como rosca externa. (Ref.: Conexão de processo)

Conexão do sensor

Interface mecânica para montagem do sensor; neste produto, o diâmetro informado é Ø 16 mm. (Ref.: Conexão do sensor)

Resistência à pressão

Limite de pressão informado para o adaptador, de 0,5 bar. (Ref.: Resistência à pressão)

FKM

Material especificado para o anel de fixação do produto. (Ref.: Material do anel de fixação)

Tesnit

Material especificado para a vedação do produto. (Ref.: Material da vedação)
