Placa de Flange IFM E43001 - Alumínio Anodizado

Pré-visualizar: E43001 IFM - Placa de Flange IFM para Sensores de Nível Ø 16mm Alumínio Anodizado

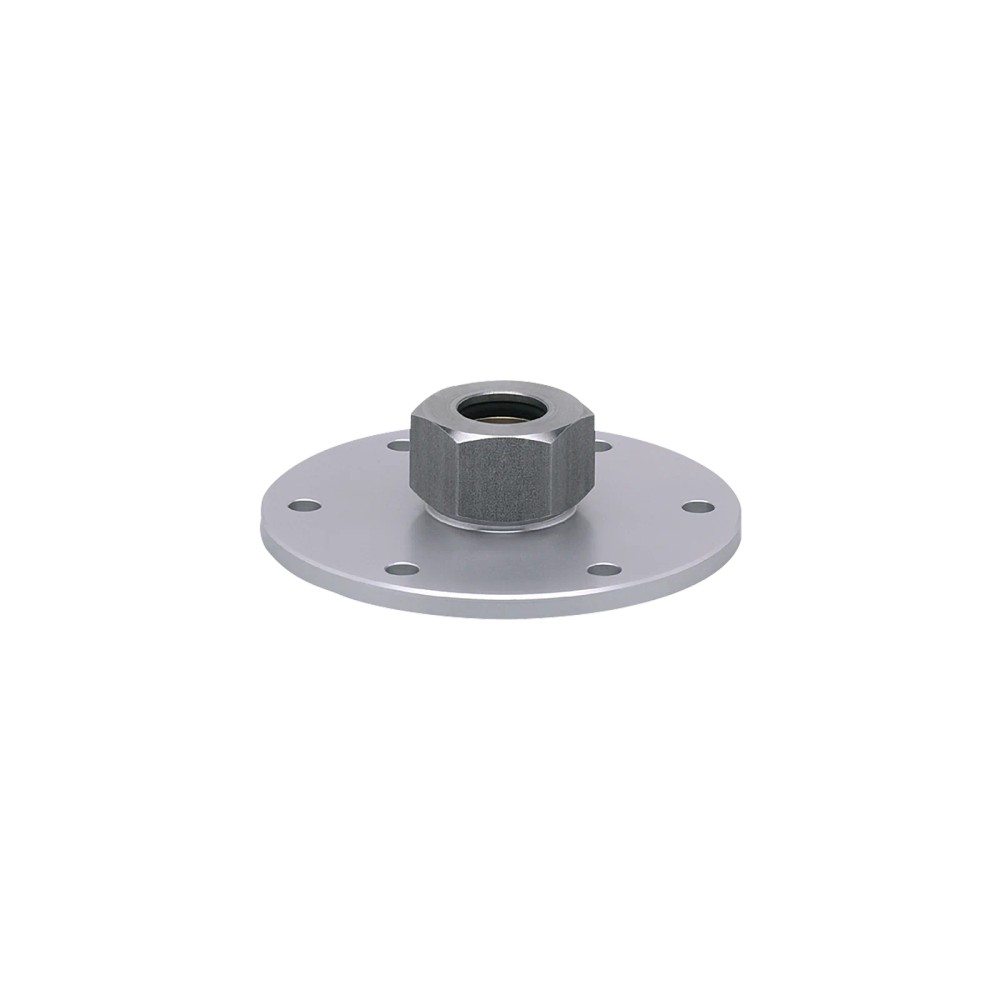

E43001 IFM - Placa de Flange IFM para Sensores de Nível Ø 16mm Alumínio Anodizado

Imagem meramente ilustrativa

R$ 469,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E43001
EAN: 4021179057172
NCM do produto: 90269090

Destaques do Produto Tipo Placa de flange...mais

Fechar menu

Saiba mais sobre: "E43001 IFM - Placa de Flange IFM para Sensores de Nível Ø 16mm Alumínio Anodizado"

Destaques do Produto

Tipo

Placa de flange para sensores de nível

Fixação do sensor

Ø 16 mm

Sensores indicados

LK, LI, LT e LL capacitivos

Conexão de processo

Flange

Resistência à pressão

0,5 bar

Faixa de temperatura

0...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Placa de flange IFM E43001 para sensores de nível, adaptação de fixação Ø 16 mm, alumínio anodizado

A IFM E43001 é uma placa de flange para montagem de sensores de nível. É indicada para sensores capacitivos LK, LI, LT e LL, com adaptação de fixação de Ø 16 mm. Sua placa é de alumínio anodizado e a resistência à pressão especificada é de 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Placa de flange para sensores de nível
Modelo	FLANGE PLATE 73-90 D16
Marca / código	IFM / E43001
Aplicação indicada	Sensores de nível capacitivos LK, LI, LT e LL
Adaptação de fixação	Ø 16 mm
Conexão de processo	Flange
Material da placa	Alumínio anodizado
Resistência à pressão	0,5 bar
Faixa de temperatura	0...80 °C
Norma de montagem	DIN 24557

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de nível capacitivos IFM LK, LI, LT e LL com adaptação de fixação Ø 16 mm.
Aplicações com conexão de processo por flange, respeitando a resistência à pressão de 0,5 bar e a faixa de temperatura informada de 0...80 °C.
Instalações cuja montagem seja conforme DIN 24557.

⚠ Considere outro se precisa de:

Não selecione para sensores que não correspondam à adaptação de fixação Ø 16 mm sem confirmar a interface mecânica no datasheet.
Não utilize em condições acima de 0,5 bar ou fora da faixa de temperatura de 0...80 °C especificada para o produto.
Não trate a placa como sensor ou componente elétrico: sua função informada é mecânica, de flange e fixação.

APLICAÇÕES E USO

Uso indicado pelo catálogo: fixação de sensores de nível capacitivos IFM LK, LI, LT e LL em montagem por flange, com adaptação Ø 16 mm.
Para processos cuja pressão e temperatura estejam dentro dos limites declarados de 0,5 bar e 0...80 °C, respectivamente.
A aplicação em outros sensores ou configurações é uma possibilidade a validar: confirme a interface mecânica e as condições de processo no datasheet antes da instalação.

COMO ESCOLHER

Antes de comprar o Placa de flange IFM E43001 para sensores de nível, adaptação de fixação Ø 16 mm, alumínio anodizado, verifique estes pontos:

Quando escolher a E43001

Escolha esta placa para montar sensores de nível capacitivos LK, LI, LT ou LL com fixação Ø 16 mm em uma conexão de processo por flange, dentro dos limites publicados de pressão e temperatura.

Quando verificar outra configuração

Confirme outra solução quando o sensor não utilizar a adaptação Ø 16 mm, quando a instalação não usar flange ou quando pressão e temperatura excederem os valores especificados. Consulte o datasheet para validar dimensões e montagem antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Placa de flange para sensores de nível	Função do componente conforme dados do produto.
Modelo	FLANGE PLATE 73-90 D16	Designação do modelo informada no catálogo.
Marca	IFM	Fabricante indicado para o produto.
SKU / Part Number	E43001	Código de identificação do produto.
GTIN	4021179057172	Identificador comercial informado na ficha.
Aplicação	Sensores de nível capacitivos LK, LI, LT e LL	Compatibilidade de aplicação indicada no catálogo.

Conexões e montagem
Conexão de processo	Flange	Tipo de conexão mecânica informado para a instalação.
Adaptação de fixação do sensor	Ø 16 mm	Interface de fixação indicada para o sensor.
Método / padrão de montagem	Conforme DIN 24557	Referência de montagem informada na ficha.

Materiais
Placa	Alumínio anodizado	Material especificado para a placa.
Porca	Aço inoxidável	Material especificado para a porca.
Bucha de separação	Latão	Material especificado para a bucha.
Anel de fixação	FKM	Material especificado para o anel de fixação.
Vedação	NBR	Material especificado para a vedação.

Limites operacionais
Resistência à pressão	0,5 bar (0,05 MPa)	Limite informado para o produto; respeitar na aplicação.
Faixa de temperatura	0...80 °C	Faixa de temperatura informada no catálogo.

Dados mecânicos e fornecimento
Torque	6...9 Nm	Faixa de torque informada para a montagem.
Peso	183 g	Massa indicada no dataset do catálogo.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
Categoria	Acessórios para sensores de nível	Classificação do produto no catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: a E43001 é uma placa de flange mecânica e não possui conexão elétrica especificada.

Processo Flange; montagem conforme DIN 24557. Adaptação de fixação do sensor Ø 16 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de nível capacitivo IFM LK, LI, LT ou LL com adaptação de fixação Ø 16 mm	✓	A compatibilidade com esses modelos e a adaptação Ø 16 mm estão indicadas na ficha.
Instalação de processo com conexão por flange dentro de 0,5 bar e 0...80 °C	✓	A conexão de processo, resistência à pressão e faixa de temperatura correspondem aos dados informados.
Sensor com interface de fixação diferente de Ø 16 mm	✗	A adaptação de fixação indicada para esta placa é Ø 16 mm; outra interface não está confirmada.
Aplicação que requer comunicação ou conexão elétrica através da placa	✗	A E43001 é um componente mecânico; não há protocolo ou conexão elétrica especificados.

INSTALAÇÃO

Como instalar o Placa de flange IFM E43001 para sensores de nível, adaptação de fixação Ø 16 mm, alumínio anodizado

Confirme no datasheet que o sensor é compatível com a fixação Ø 16 mm e com a placa E43001.
Verifique que a conexão do processo é por flange e que a montagem atende à referência DIN 24557.
Confira se as condições de pressão e temperatura permanecem nos limites especificados para a placa.
Posicione a placa e os componentes de montagem conforme o desenho em escala e as instruções do fabricante.
Aplique o torque informado de 6...9 Nm aos elementos de montagem correspondentes, observando o procedimento do fabricante.
Após a montagem, verifique o assentamento da vedação e a fixação mecânica antes de colocar o conjunto em operação.

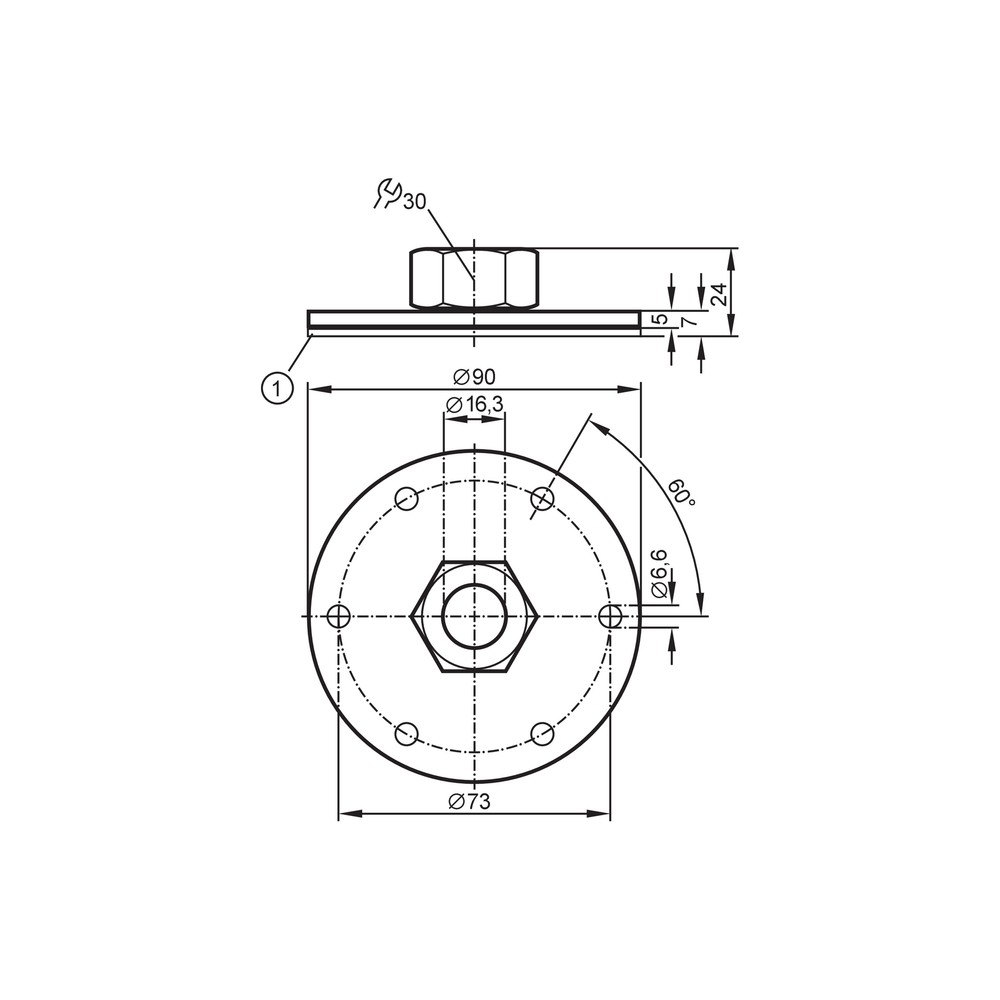

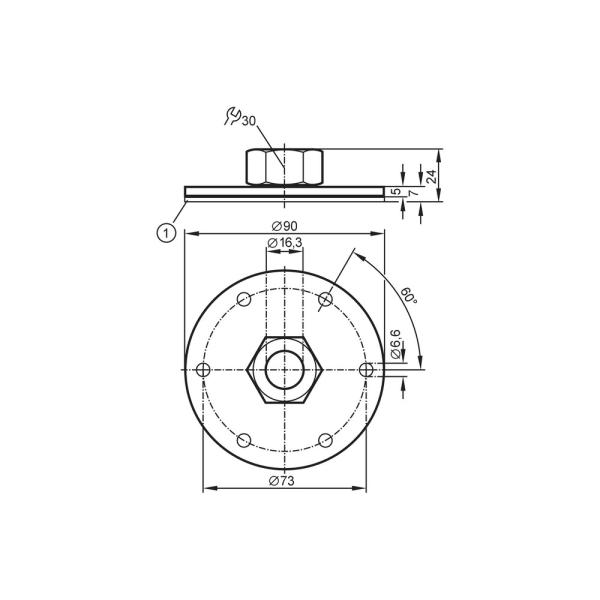

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa ou não fica retido na placa.	A interface de fixação do sensor pode não corresponder à adaptação Ø 16 mm indicada para a E43001.	Confira a dimensão e o tipo de fixação do sensor no datasheet e compare com a especificação da placa.
Há vazamento na junção do flange após a montagem.	A vedação pode estar mal posicionada, danificada ou a montagem pode não seguir as instruções aplicáveis.	Inspecione o assentamento da vedação NBR e revise a montagem conforme o desenho e o datasheet do fabricante.
A montagem apresenta folga ou deslocamento mecânico.	O conjunto pode estar montado incorretamente ou os elementos de fixação podem não ter recebido o torque especificado.	Verifique o assentamento das peças e confira a aplicação do torque de 6...9 Nm conforme as instruções do fabricante.
A placa ou a vedação apresenta alteração durante a operação.	A aplicação pode estar fora da faixa de temperatura ou acima da resistência à pressão especificada.	Compare as condições reais do processo com 0...80 °C e 0,5 bar, interrompendo a avaliação se os limites forem excedidos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E43001 em português (Datasheet) Desenho em escala IFM E43001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E43001 e para que serve?

É uma placa de flange mecânica para montagem de sensores de nível. O catálogo indica uso com sensores capacitivos LK, LI, LT e LL.

Quais sensores são compatíveis com esta placa?

A compatibilidade indicada é com sensores capacitivos IFM LK, LI, LT e LL, com adaptação de fixação Ø 16 mm.

O que acompanha a embalagem?

A ficha informa embalagem com 1 peça. Não há uma lista de acessórios inclusos especificada.

A E43001 serve para qualquer sensor com fixação de 16 mm?

A ficha confirma sensores capacitivos LK, LI, LT e LL; não confirma compatibilidade universal com outros sensores. Verifique a interface mecânica no datasheet antes de usar outro modelo.

Posso usar a placa acima de 0,5 bar?

Não conforme o limite informado: a resistência à pressão é 0,5 bar. A ficha não indica operação acima desse valor.

O sensor não encaixa na placa; o que devo verificar antes de trocar a peça?

Confira se o sensor é um dos modelos compatíveis e se sua adaptação de fixação corresponde a Ø 16 mm. Compare os dados mecânicos no datasheet.

Há vazamento depois de instalar o flange; qual pode ser a causa?

Uma possibilidade é o assentamento incorreto ou dano na vedação. Verifique a vedação NBR e a montagem conforme as instruções do fabricante antes de substituir componentes.

Devo comprar a placa avulsa ou um kit?

A ficha lista a E43001 como 1 peça e não descreve um kit. Confirme separadamente quais elementos de fixação ou vedação são necessários para a instalação pretendida.

Como escolher entre esta placa e outra configuração de flange?

Escolha a E43001 quando a instalação exigir flange e o sensor tiver fixação Ø 16 mm compatível com os modelos indicados. Se a interface ou as condições de processo forem diferentes, compare as especificações no datasheet antes de selecionar outra placa.

Qual cuidado devo ter durante a instalação?

Respeite o torque informado de 6...9 Nm e consulte o desenho e o datasheet para a montagem. Verifique também o assentamento da vedação antes da operação.
