Adaptador Soldagem IFM E40625 DN80 Aço Inox 316L

Pré-visualizar: E40625 IFM - Adaptador Soldagem ifm EN10357-C Para sensor vazão SMF DN80 25bar Aço Inox 316L

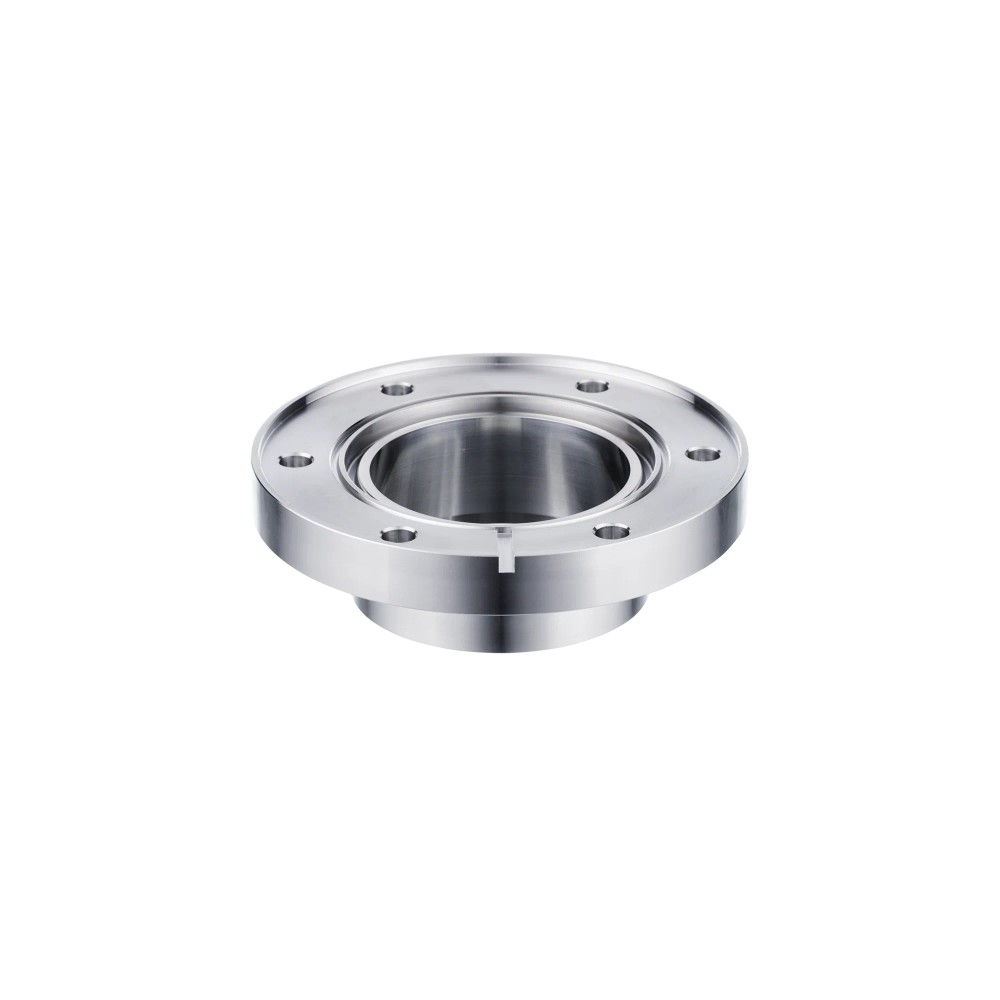

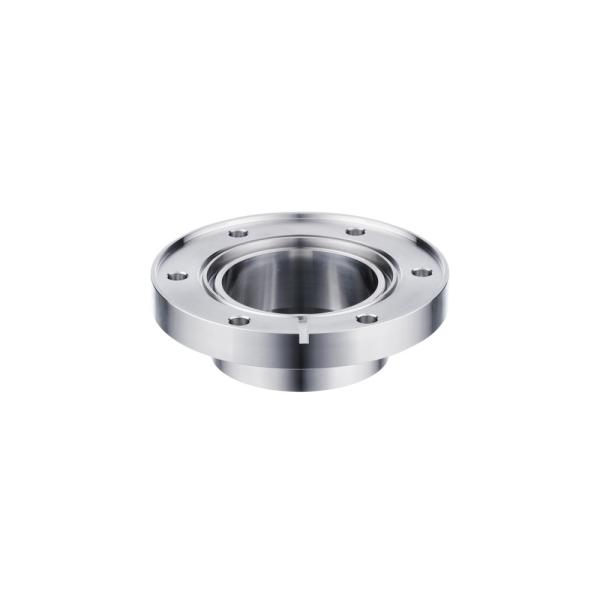

E40625 IFM - Adaptador Soldagem ifm EN10357-C Para sensor vazão SMF DN80 25bar Aço Inox 316L

Imagem meramente ilustrativa

R$ 2.490,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40625
EAN: 4021179351416
NCM do produto: 90269090

Destaques do Produto Tamanho nominal DN80...mais

Fechar menu

Saiba mais sobre: "E40625 IFM - Adaptador Soldagem ifm EN10357-C Para sensor vazão SMF DN80 25bar Aço Inox 316L"

Destaques do Produto

Tamanho nominal

DN80 (3“)

Padrão de processo

EN10357 Série C (ASME BPE)

Sensor

Sensor de vazão SMF com flange específica da ifm

Pressão

Até 25 bar, conforme especificação do produto

Material e superfície

Aço inoxidável 316L; Ra < 0,4 µm

Tubulações listadas

DIN EN 10357 séries C e D, DIN 11866 Série C, BS 4825 parte 1 e ISO 2037

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

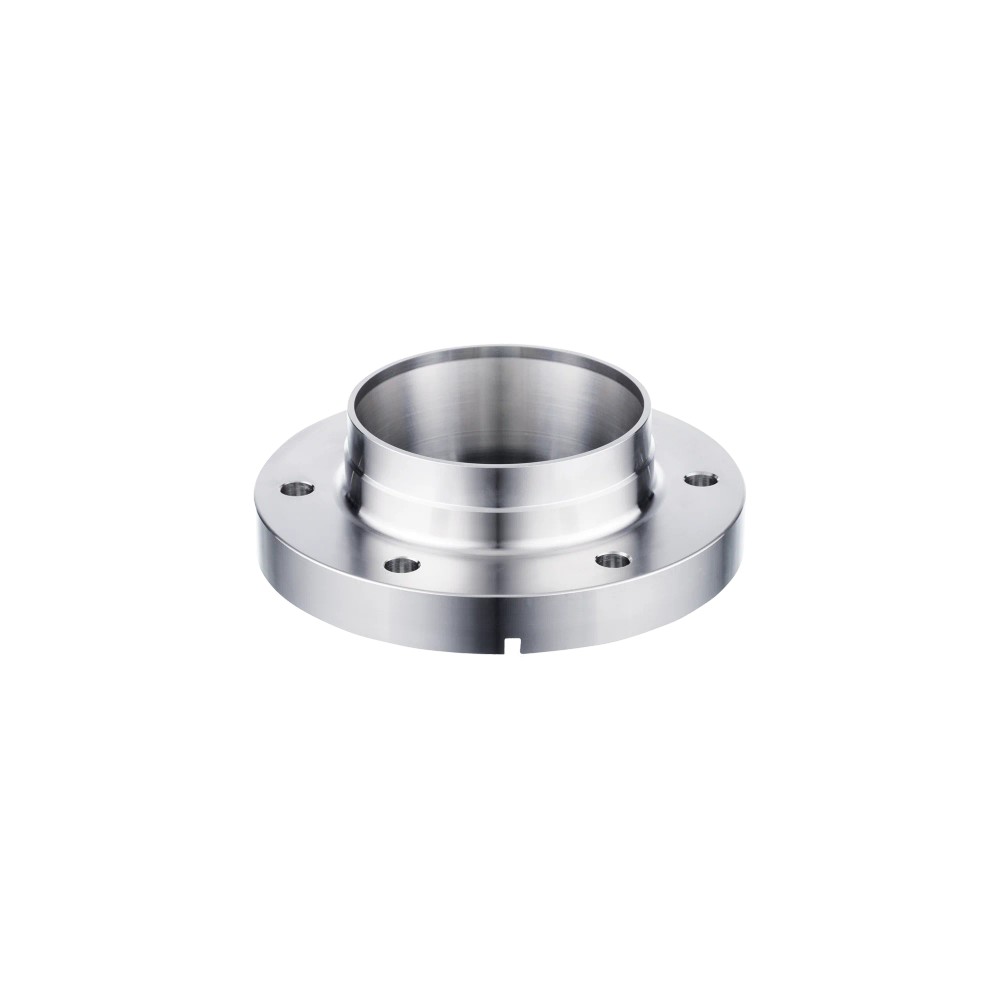

Sobre o Adaptador para soldagem ifm E40625 EN10357 Série C (ASME BPE), DN80, para sensor de vazão SMF

O ifm E40625 é um adaptador para soldagem que conecta tubulação compatível a um sensor de vazão SMF por meio de flange específica da ifm. É destinado a aplicações higiênicas, incluindo sistemas da indústria alimentícia e de bebidas. A conexão de processo segue EN10357 Série C (ASME BPE), com dimensão nominal DN80 e resistência à pressão de 25 bar. As superfícies em contato com o fluido são de aço inoxidável 316L e têm rugosidade Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	ifm E40625
Tipo	Adaptador para soldagem EN10357 Série C (ASME BPE)
Dimensão nominal	DN80 (3“)
Sensor compatível indicado	Sensor de vazão SMF
Conexão do sensor	Flange de dispositivo específica da ifm
Pressão máxima indicada	25 bar / 2,5 MPa
Material em contato com o fluido	1.4404, aço inoxidável 316L
Rugosidade superficial	Ra < 0,4 µm
Dimensões	Ø 139 mm; comprimento 42,9 mm
Quantidade por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem soldada em tubulações DN80 compatíveis com os padrões de conexão de processo listados pelo fabricante.
Instalação de sensor de vazão SMF usando a flange de dispositivo específica da ifm.
Sistemas higiênicos em aplicações alimentícias e de bebidas, respeitando a pressão máxima especificada e as condições do sistema.

⚠ Considere outro se precisa de:

Não selecionar para tubulação cujo padrão ou dimensão não corresponda à conexão DN80 e aos padrões compatíveis declarados.
Não usar com pressão de operação superior a 25 bar.
Não presumir compatibilidade com sensores que não sejam SMF ou que não tenham a flange de dispositivo específica da ifm; confirme a interface no datasheet do sensor e do adaptador.

APLICAÇÕES E USO

Aplicação declarada: montagem em sistemas higiênicos da indústria alimentícia e de bebidas, com sensor de vazão SMF e conexão de processo DN80 compatível.
Para tubulações DIN EN 10357 séries C ou D, DIN 11866 Série C, BS 4825 parte 1 ou ISO 2037, confirme dimensões e alinhamento da junta soldada antes da instalação.
A pressão especificada para o adaptador é de até 25 bar; a adequação do conjunto também depende dos limites dos demais componentes do sistema.
O uso em outros segmentos ou com fluidos específicos não está detalhado na ficha; valide materiais, limpeza e condições de processo com a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Adaptador para soldagem ifm E40625 EN10357 Série C (ASME BPE), DN80, para sensor de vazão SMF, verifique estes pontos:

Escolha o E40625 quando

A instalação requer conexão soldada EN10357 Série C (ASME BPE), dimensão nominal DN80, sensor de vazão SMF com flange específica da ifm e pressão de até 25 bar.

Verifique a tubulação antes da compra

Confirme que a tubulação corresponde a um dos padrões informados: DIN EN 10357 séries C ou D, DIN 11866 Série C, BS 4825 parte 1 ou ISO 2037. A listagem desses padrões não substitui a conferência das dimensões de montagem.

Considere outra configuração quando

A tubulação, o diâmetro nominal ou a interface do sensor não corresponderem aos dados do E40625. O contexto não identifica códigos de adaptadores alternativos; consulte o fabricante para selecionar a variante correta.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Fabricante indicado na ficha do produto.
Modelo / SKU / Part number	E40625	Identificação do adaptador.
GTIN	4021179351416	Código de identificação comercial informado.
Tipo de produto	Adaptador para soldagem EN10357 Série C (ASME BPE)	Categoria e padrão de conexão de processo.
Série	C	Série indicada nos dados do anúncio.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicação informada no cadastro do produto.

Conexões e compatibilidade mecânica
Conexão de processo	Adaptador para soldagem EN10357 Série C (ASME BPE)	Interface de processo declarada.
Dimensão nominal	DN80 (3“)	Tamanho nominal informado para o adaptador.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada para o sensor.
Modelo de sensor indicado	Sensor de vazão SMF	Compatibilidade declarada no cadastro.
Padrões de tubulação compatíveis	DIN EN 10357 séries C e D; DIN 11866 Série C; BS 4825 parte 1; ISO 2037	Padrões de tubulação listados como adequados para a conexão de processo.
Norma técnica	EN10357	Norma declarada nos dados do anúncio.
Padrão	ASME BPE	Padrão associado ao tipo de adaptador na ficha.

Limites de operação
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado pelo fabricante; não exceder este valor.

Materiais e características higiênicas
Material em contato com o fluido	1.4404, aço inoxidável 316L	Material declarado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 µm	Característica superficial declarada.
Característica de limpeza	Hygienic Cleanable	Característica informada na ficha; não substitui a validação das condições de limpeza do processo.
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Declarações e certificações listadas no cadastro do produto.

Dados mecânicos e fornecimento
Dimensões	Ø 139 mm; comprimento 42,9 mm	Dimensões declaradas para verificação de espaço e montagem.
Invólucro	Cilíndrico	Formato indicado nos dados do produto.
Peso	3845,3 g	Peso informado no cadastro.
Unidades por embalagem	2 peças	Quantidade declarada por embalagem.
Acessórios incluídos	Parafusos: 12	Material incluído informado na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um adaptador mecânico para montagem de sensor, sem interface elétrica ou protocolo de comunicação especificado.

Processo Adaptador para soldagem EN10357 Série C (ASME BPE), DN80 (3“), com flange de dispositivo específica da ifm para sensor de vazão SMF. Tubulações padrão declaradas: DIN EN 10357 séries C e D, DIN 11866 Série C, BS 4825 parte 1 e ISO 2037.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DN80 conforme um dos padrões listados e sensor de vazão SMF com flange específica da ifm	✓	A dimensão DN80, os padrões de tubulação e a interface do sensor estão declarados para o produto.
Sistema com pressão de operação de até 25 bar	✓	A resistência à pressão especificada é 25 bar / 2,5 MPa; as condições completas de operação devem ser confirmadas na documentação do fabricante.
Pressão de operação superior a 25 bar	✗	A pressão excede o limite declarado para o adaptador.
Sensor diferente do SMF ou interface de montagem não confirmada	✗	A compatibilidade indicada é com sensor de vazão SMF por flange específica da ifm; não há evidência de compatibilidade com outra interface.
Conexão elétrica ou protocolo de comunicação	✗	O produto é um adaptador mecânico e não possui conexão elétrica ou comunicação especificada.

INSTALAÇÃO

Como instalar o Adaptador para soldagem ifm E40625 EN10357 Série C (ASME BPE), DN80, para sensor de vazão SMF

Confirme o código E40625, a dimensão nominal DN80 e o padrão da tubulação previsto para a instalação.
Verifique no datasheet do sensor se o modelo é SMF e se a interface corresponde à flange específica da ifm.
Confira o espaço de montagem usando as dimensões Ø 139 mm e comprimento de 42,9 mm do desenho dimensional.
Prepare e alinhe a tubulação e o adaptador para a soldagem conforme os procedimentos aplicáveis à instalação; o contexto não especifica parâmetros de soldagem.
Instale o sensor na flange correspondente e utilize os parafusos incluídos conforme a documentação de montagem do fabricante.
Antes da operação, verifique a montagem, a compatibilidade dos componentes e que a pressão de operação não ultrapasse 25 bar.

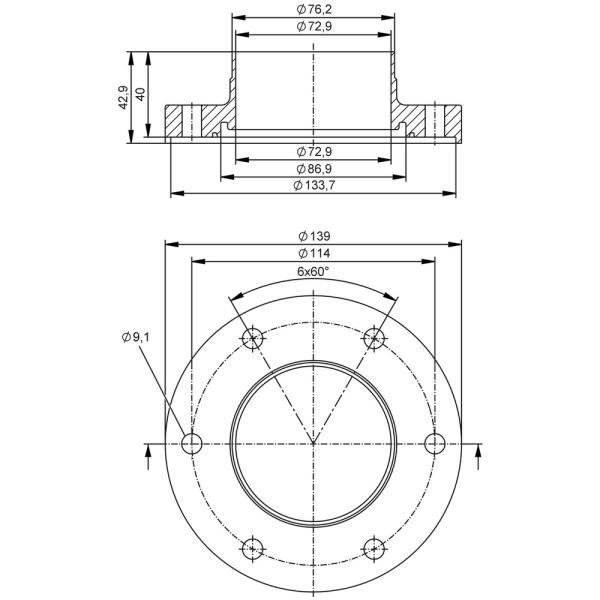

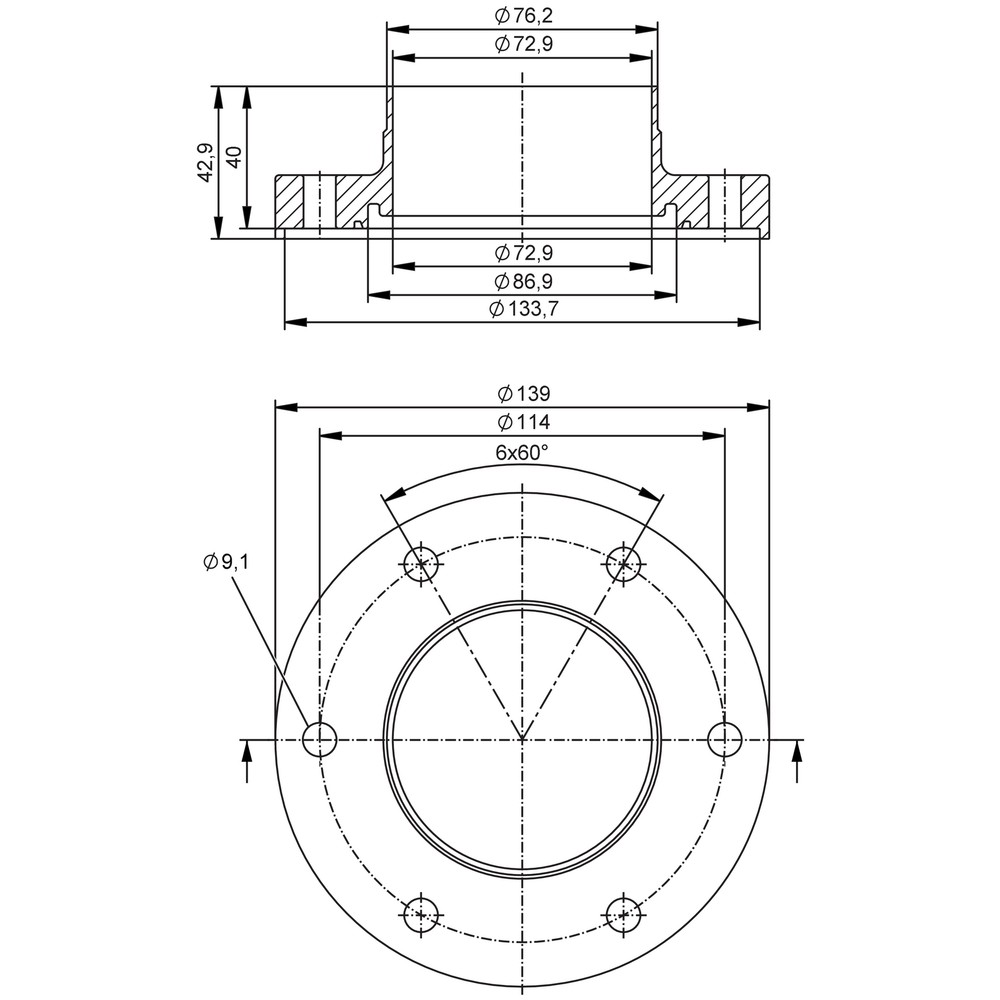

Desenho Dimensional

ACESSÓRIOS

12 parafusos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta ou não pode ser fixado corretamente no adaptador.	A interface do sensor pode não corresponder à flange específica da ifm ou o modelo pode não ser o SMF indicado.	Confira o modelo do sensor e compare a interface de montagem com o datasheet do E40625 e do sensor.
O adaptador não se alinha à tubulação durante a montagem.	A dimensão nominal ou o padrão de tubulação pode ser diferente do previsto para o DN80 e para os padrões declarados.	Verifique a identificação dimensional da tubulação e confirme se ela corresponde a um dos padrões listados na ficha.
Há vazamento após a instalação.	Possível falha na montagem da junta soldada ou na união do sensor; a causa específica depende do procedimento e dos componentes do sistema.	Inspecione visualmente as uniões e confira o alinhamento e a execução da montagem conforme os procedimentos e documentos do fabricante.
O conjunto opera em condição de pressão acima do limite do adaptador.	A pressão do processo excede a resistência especificada de 25 bar.	Compare a pressão real de operação com os dados do sistema e interrompa a aplicação se exceder o limite indicado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm E40625 (PT-BR) (Datasheet) Desenho em escala do E40625 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E40625 e para qual sensor ele serve?

É um adaptador para soldagem EN10357 Série C (ASME BPE), dimensão DN80, indicado para sensor de vazão SMF com flange específica da ifm.

Quais padrões de tubulação são compatíveis com esse adaptador?

A ficha lista DIN EN 10357 séries C e D, DIN 11866 Série C, BS 4825 parte 1 e ISO 2037. Confirme as dimensões da tubulação antes da montagem.

O que vem na embalagem?

A ficha informa embalagem com 2 peças e inclui 12 parafusos. Consulte o fornecedor para confirmar a distribuição dos itens por unidade de embalagem.

Este adaptador serve para uma tubulação que não seja DN80?

A dimensão nominal informada para o E40625 é DN80 (3“). A ficha não confirma compatibilidade com outros tamanhos nominais.

Posso usar o E40625 com um sensor que não seja SMF?

A compatibilidade declarada é com sensor de vazão SMF por flange específica da ifm. Para outro modelo, confirme a interface nos documentos do fabricante, pois a ficha não atesta essa compatibilidade.

O que verificar se o sensor não encaixa no adaptador?

Confirme se o sensor é um modelo SMF e se sua conexão corresponde à flange específica da ifm. Compare os dados mecânicos do sensor e do adaptador antes de substituir componentes.

O que pode causar vazamento depois da instalação?

Uma união soldada ou montagem do sensor executada incorretamente pode causar vazamento. Inspecione as conexões e confira o procedimento de instalação indicado pelo fabricante.

Compro o adaptador ou o sensor junto?

O E40625 é o adaptador e a ficha informa 2 peças por embalagem; o sensor SMF é citado como componente compatível, mas não consta como item incluído. Verifique separadamente o conteúdo do pedido.

Como escolher entre este adaptador e outra versão?

Escolha o E40625 quando a conexão requerida for DN80, EN10357 Série C (ASME BPE) e a interface for destinada ao sensor SMF com flange específica da ifm. Para outro tamanho ou interface, consulte a linha de adaptadores do fabricante.

Que cuidados devo tomar na instalação?

Confira padrão e dimensões da tubulação, compatibilidade da flange do sensor e espaço de montagem conforme o desenho dimensional. A ficha não fornece parâmetros de soldagem; siga o procedimento aplicável e a documentação do fabricante.
