Adaptador Soldagem IFM E40622 DN40

Pré-visualizar: E40622 IFM - Adaptador Soldagem EN10357 Série C Para Sensor Vazão SMF DN40 Aço Inox 316L 40bar

E40622 IFM - Adaptador Soldagem EN10357 Série C Para Sensor Vazão SMF DN40 Aço Inox 316L 40bar

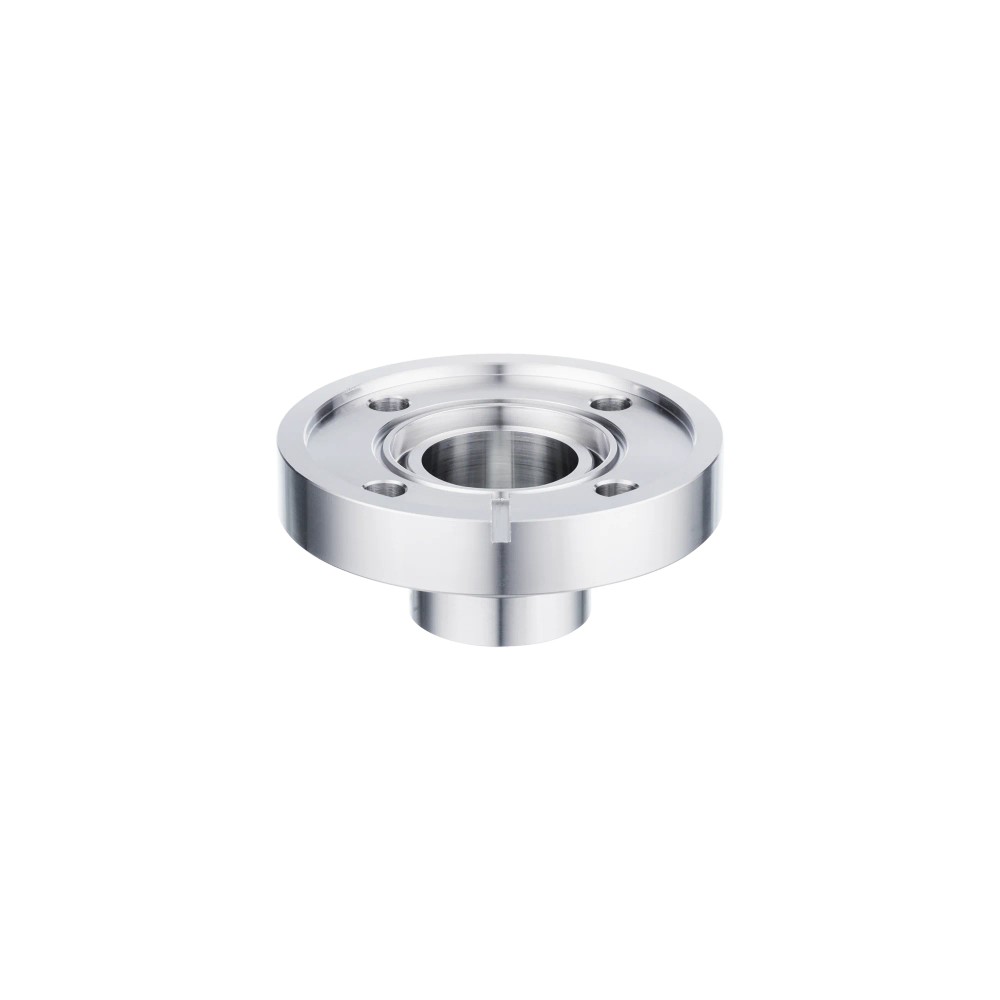

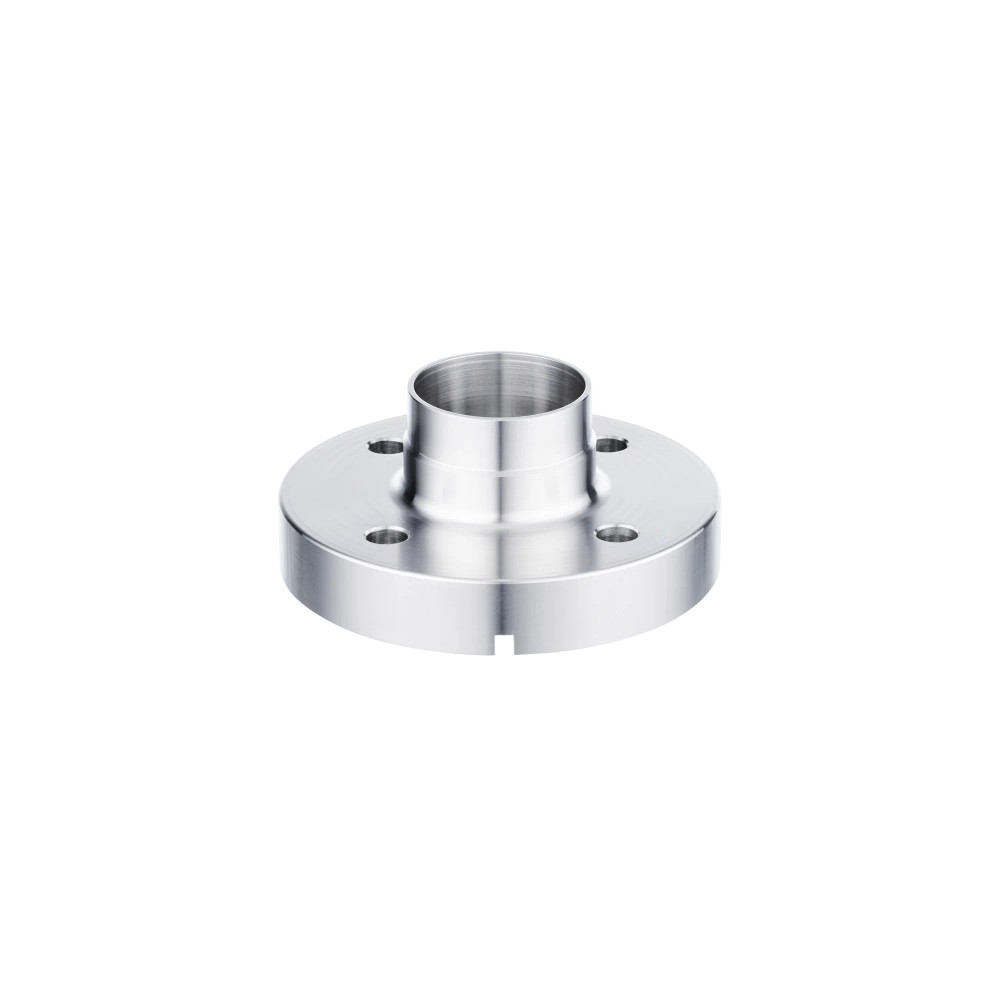

Imagem meramente ilustrativa

R$ 1.988,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40622
EAN: 4021179351393
NCM do produto: 90269090

Destaques do Produto Sensor compatível indicado...mais

Fechar menu

Saiba mais sobre: "E40622 IFM - Adaptador Soldagem EN10357 Série C Para Sensor Vazão SMF DN40 Aço Inox 316L 40bar"

Destaques do Produto

Sensor compatível indicado

Sensor de vazão SMF

Dimensão nominal

DN40 (1 1/2")

Padrão de conexão

EN10357 Série C (ASME BPE)

Pressão máxima especificada

40 bar / 4 MPa

Material molhado

Aço inoxidável 316L (1.4404)

Quantidade por embalagem

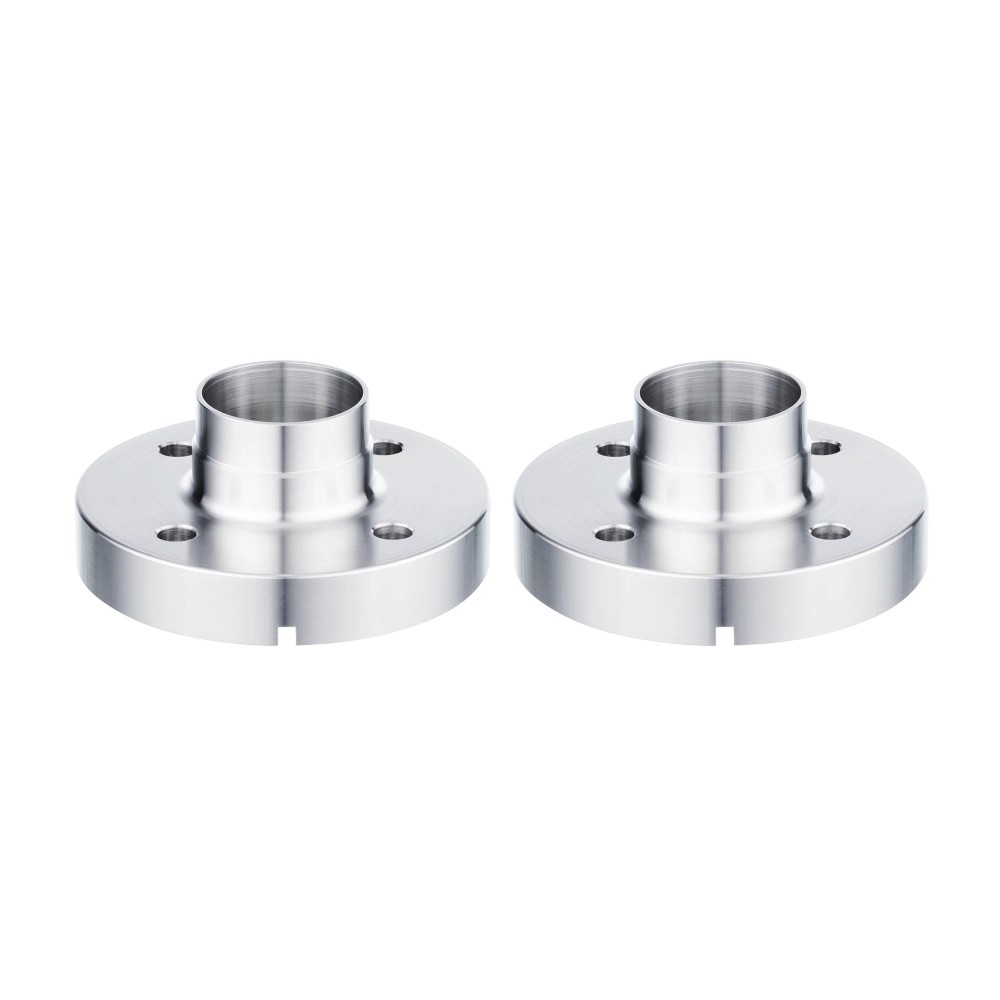

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador para soldagem IFM E40622 EN10357 Série C (ASME BPE), DN40, para sensor de vazão SMF, aço inoxidável 316L

O IFM E40622 é um adaptador para soldagem destinado à montagem de um sensor de vazão SMF em tubulações compatíveis. É especificado como DN40 e conforme EN10357 Série C, com padrão ASME BPE. As superfícies em contato com o fluido são de aço inoxidável 316L, com rugosidade Ra < 0,4 µm e resistência à pressão de 40 bar.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Código do produto	E40622
Aplicação com sensor	Sensor de vazão SMF
Conexão de processo	Adaptador para soldagem EN10357 Série C (ASME BPE)
Dimensão nominal	DN40 (1 1/2")
Material em contato com o fluido	1.4404 (aço inoxidável 316L)
Resistência à pressão	40 bar / 4 MPa
Superfície em contato com substâncias	Ra < 0,4 µm
Dimensões	Ø 99 mm; comprimento 42,9 mm
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em conexão de processo soldável DN40 compatível com EN10357 Série C.
Aplicações alimentícias, de bebidas e sistemas higiênicos, respeitando as condições do processo e a compatibilidade do fluido com os materiais.
Instalações cujo projeto exige superfícies em contato com o fluido em aço inoxidável 316L e rugosidade Ra < 0,4 µm.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo de dimensão ou padrão diferente sem confirmar a compatibilidade dimensional com o fabricante.
Não exceder a resistência à pressão especificada de 40 bar; validar também as condições reais de operação e a classificação aplicável ao sistema.
Não presumir compatibilidade com sensores diferentes do SMF, pois a ficha identifica o SMF e a conexão do sensor específica da ifm.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem de sensor de vazão SMF em conexão soldável DN40 EN10357 Série C, em aplicações da indústria alimentícia e de bebidas e em sistemas higiênicos.
Para dimensionar a instalação, compare o padrão da tubulação e as dimensões do adaptador com o desenho dimensional do fabricante.
A operação deve respeitar o limite de pressão de 40 bar e considerar a compatibilidade entre o fluido e o aço inoxidável 316L; a ficha não especifica fluidos ou temperaturas particulares.

COMO ESCOLHER

Antes de comprar o Adaptador para soldagem IFM E40622 EN10357 Série C (ASME BPE), DN40, para sensor de vazão SMF, aço inoxidável 316L, verifique estes pontos:

Escolha o E40622 quando

O conjunto utilizar sensor de vazão SMF e a tubulação aceitar conexão soldável DN40 conforme EN10357 Série C. Confira também a dimensão de montagem Ø 99 mm e o comprimento de 42,9 mm.

Verifique antes de especificar

Confirme a compatibilidade do fluido com o aço inoxidável 316L, a pressão de operação em relação ao limite de 40 bar e a adequação da tubulação aos padrões indicados pelo fabricante.

Busque confirmação ou outra configuração quando

O sensor não for SMF, a conexão da tubulação não corresponder ao padrão informado ou as dimensões de instalação não coincidirem. A ficha não fornece uma lista de modelos alternativos; consulte a documentação IFM para identificar a configuração apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Fabricante informado para o produto.
Produto	Adaptador para soldagem EN10357 Série C (ASME BPE)	Tipo de componente indicado na ficha.
Código / SKU / part number	E40622	Identificadores do produto.
GTIN	4021179351393	Identificador comercial informado.
Categoria	Acessórios; adaptadores de processo	Classificação do item na ficha.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações declaradas no cadastro do produto.
Sensor compatível indicado	Sensor de vazão SMF	Modelo de sensor indicado para este adaptador.

Conexões e padrões
Conexão de processo	Adaptador para soldagem EN10357 Série C (ASME BPE)	Tipo e padrão de conexão declarados.
Dimensão nominal	DN40 (1 1/2")	Dimensão nominal indicada para a conexão.
Tubulações padrão indicadas	DIN EN 10357 Série C; DIN 11866 Série C; BS 4825 parte 1; ISO 2037	Padrões de tubulação listados como adequados na ficha; validar a montagem dimensional.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica para montagem do sensor; não representa conexão elétrica.

Materiais e higiene
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material informado para as superfícies molhadas.
Rugosidade das superfícies em contato	Ra < 0,4 µm	Característica de superfície especificada para as áreas em contato com substâncias.
Aprovações e conformidades	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable	Conformidades e características declaradas na ficha do produto.

Pressão e condições de uso
Resistência à pressão	40 bar / 4 MPa	Limite de pressão informado; verifique as condições de operação da aplicação.
MAWP nas aplicações segundo CRN	4 MPa	Valor declarado na ficha para aplicações segundo CRN.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é universal e depende da aplicação.
Compatibilidade fluido-material	Deve ser verificada em todas as aplicações	Instrução de segurança indicada pelo fabricante.

Dados mecânicos e embalagem
Dimensões	Ø 99 mm; comprimento 42,9 mm	Dimensões informadas para o produto.
Formato do invólucro	Cilíndrico	Formato indicado no cadastro.
Peso	2382 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	2 peças	Quantidade por embalagem informada.
Material incluído	8 parafusos	A ficha indica oito parafusos incluídos; confirme a configuração de fornecimento aplicável.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um adaptador mecânico e a ficha não especifica protocolos de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada. A ligação do sensor ao adaptador é mecânica, por flange de dispositivo específico da ifm.

Processo Adaptador para soldagem EN10357 Série C (ASME BPE), dimensão nominal DN40 (1 1/2"). A ficha também indica adequação para tubulação padrão DIN EN 10357 Série C, DIN 11866 Série C, BS 4825 parte 1 e ISO 2037; confirme dimensões e montagem no desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da ifm e tubulação soldável DN40 compatível com EN10357 Série C	✓	A ficha identifica o SMF, a conexão do sensor específica da ifm e o adaptador para soldagem EN10357 Série C DN40.
Processo com pressão de operação dentro do limite especificado de 40 bar	✓	A resistência à pressão informada é 40 bar (4 MPa); condições do sistema devem ser verificadas pelo responsável pela instalação.
Tubulação cujo padrão ou dimensão não corresponde às configurações indicadas	✗	Não há evidência na ficha de compatibilidade com dimensões ou padrões diferentes; confirmar com o fabricante antes da seleção.
Conectar eletricamente um sensor ou estabelecer comunicação por protocolo usando este componente	✗	O E40622 é um adaptador mecânico e não possui conexão elétrica nem protocolo de comunicação especificados.

INSTALAÇÃO

Como instalar o Adaptador para soldagem IFM E40622 EN10357 Série C (ASME BPE), DN40, para sensor de vazão SMF, aço inoxidável 316L

Confirme que o sensor a instalar é um modelo SMF e que sua interface corresponde à flange de dispositivo específica da ifm indicada na ficha.
Verifique o padrão e a dimensão da tubulação: conexão soldável EN10357 Série C e dimensão nominal DN40.
Confira no desenho dimensional as dimensões Ø 99 mm e comprimento 42,9 mm em relação ao espaço de montagem disponível.
Antes da montagem, valide a compatibilidade do fluido com o material 1.4404 (316L) e as condições de pressão do processo.
Prepare e execute a soldagem conforme os procedimentos qualificados da instalação e os requisitos aplicáveis ao sistema; a ficha do produto não fornece parâmetros de soldagem.
Monte o sensor e os componentes de fixação conforme as instruções oficiais da IFM; consulte o datasheet para confirmar a configuração incluída e os requisitos específicos de montagem.

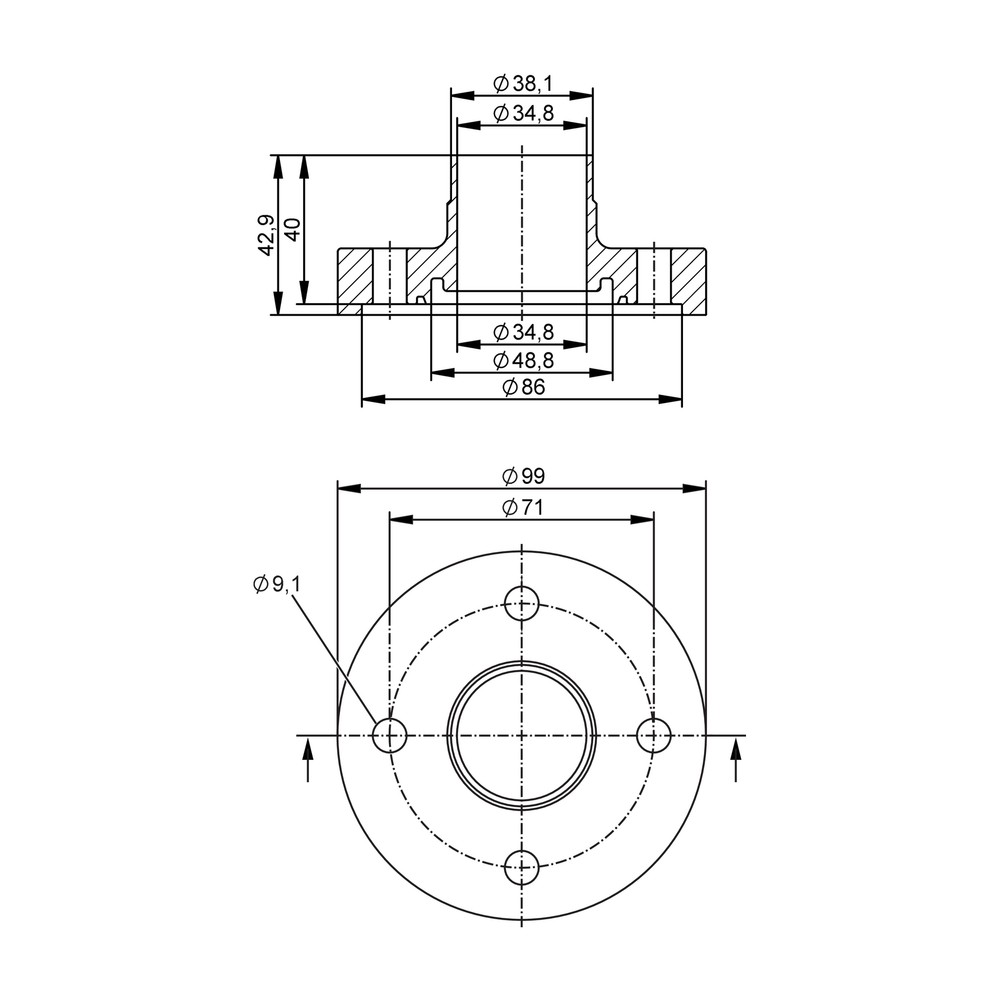

Desenho Dimensional

ACESSÓRIOS

8 parafusos (material incluído informado na ficha).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta corretamente no adaptador.	Possível divergência entre a interface do sensor e a flange específica da ifm, ou incompatibilidade dimensional.	Confirme se o sensor é SMF e compare a interface e as dimensões com o desenho dimensional oficial antes de alterar ou substituir componentes.
A conexão com a tubulação não coincide durante a montagem.	A tubulação pode ter dimensão nominal ou padrão diferente da conexão EN10357 Série C DN40.	Verifique a identificação e as dimensões da tubulação e compare-as com os padrões indicados e o desenho do produto.
Há vazamento após a instalação.	Pode haver falha na união soldada, montagem inadequada ou incompatibilidade entre componentes; a ficha não permite determinar a causa sem inspeção.	Inspecione a união soldada e a montagem conforme os procedimentos da instalação e verifique se pressão e materiais estão dentro das condições especificadas.
O adaptador ou a instalação apresenta condição incompatível com o fluido ou a pressão do processo.	A compatibilidade fluido-material não foi validada ou a pressão de operação pode exceder 40 bar.	Compare o fluido com o aço inoxidável 316L e confira a pressão real do processo frente ao limite informado; consulte o responsável técnico pela aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40622 (PT-BR) (Datasheet) Desenho em escala IFM E40622 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40622 e para qual sensor ele serve?

É um adaptador para soldagem EN10357 Série C, padrão ASME BPE, indicado para sensor de vazão SMF. A conexão do sensor é uma flange de dispositivo específica da ifm.

O que acompanha e quantas peças vêm na embalagem?

A ficha informa embalagem com 2 peças e material incluído de 8 parafusos. Confirme com o fornecedor a composição exata do conjunto antes da montagem.

Este adaptador serve para sensores que não sejam da série SMF?

A ficha identifica o sensor de vazão SMF e uma flange específica da ifm. Não há informação que confirme compatibilidade com outros sensores; valide o modelo e a interface com a IFM.

Posso usar o E40622 em uma tubulação que não seja DN40 ou EN10357 Série C?

A ficha especifica DN40 e EN10357 Série C, além de listar padrões de tubulação compatíveis. Não presume compatibilidade com outras dimensões ou padrões; confira o desenho e consulte a IFM.

O conjunto não encaixa: o que devo conferir antes de trocar o adaptador?

Confira se o sensor é SMF, se a flange corresponde à interface específica da ifm e se a tubulação e as dimensões de instalação correspondem ao padrão e ao desenho do E40622.

Percebi vazamento depois da montagem; qual é a causa provável?

Uma causa possível é uma falha na união soldada ou na montagem, mas a ficha não identifica uma causa única. Inspecione a solda e a instalação conforme os procedimentos aplicáveis e verifique pressão e materiais.

Devo comprar este adaptador ou procurar peças avulsas?

O cadastro informa 2 peças por embalagem e 8 parafusos como material incluído. Se a necessidade for por componentes individuais, confirme com o fornecedor se há fornecimento avulso e se corresponde à configuração do seu conjunto.

Quando escolher o E40622 em vez de outro adaptador?

Escolha-o quando o sensor for SMF e a conexão de processo necessária for soldável DN40 EN10357 Série C, nas dimensões indicadas. Para outra interface ou dimensão, consulte o catálogo IFM para confirmar a configuração adequada.

Que cuidados devo ter na instalação?

Confirme a compatibilidade dimensional, do fluido e da pressão antes de montar. Siga os procedimentos qualificados de soldagem da instalação e as instruções oficiais da IFM para a montagem do sensor.

Qual ferramenta e parâmetros de soldagem devo usar?

A ficha disponível não especifica ferramenta nem parâmetros de soldagem. Consulte o procedimento de soldagem da instalação e a documentação oficial aplicável ao sistema.
