E40572 IFM - Anel de Vedação IFM para Sensor de Vazão SMF VMQ DN40

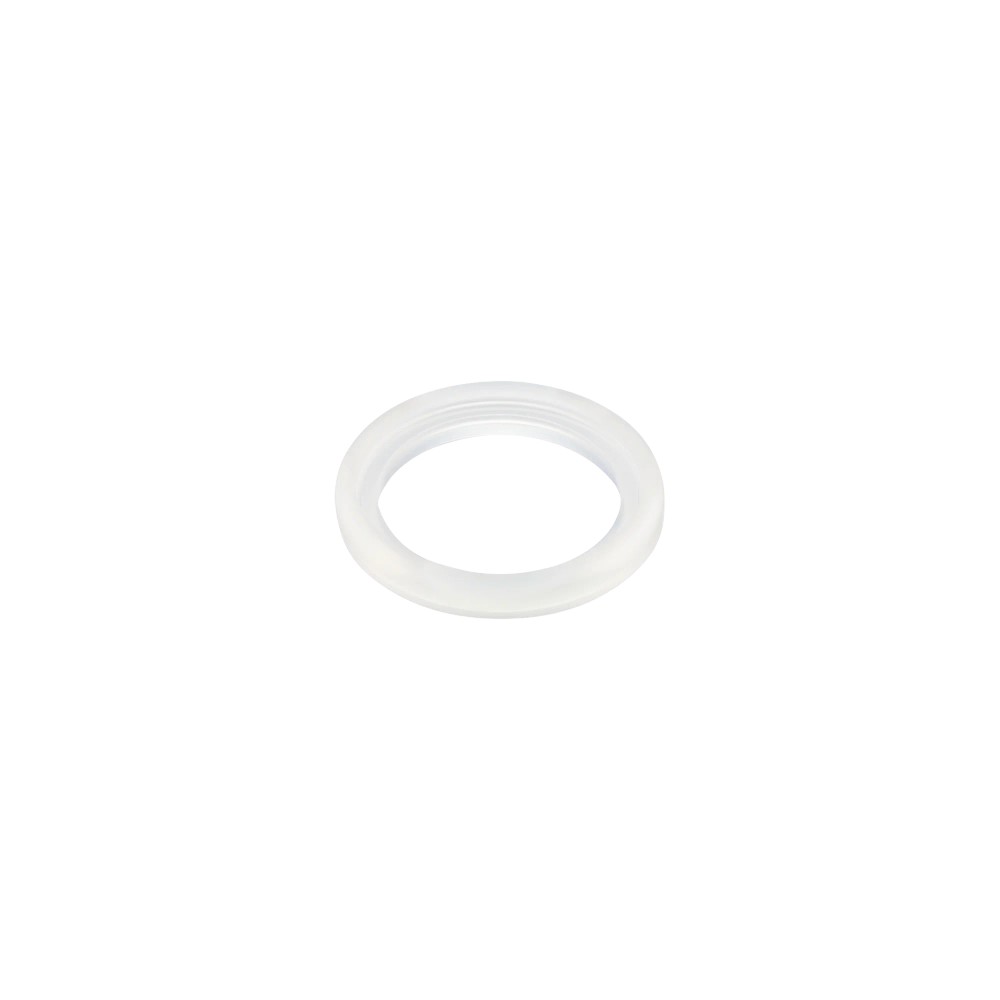

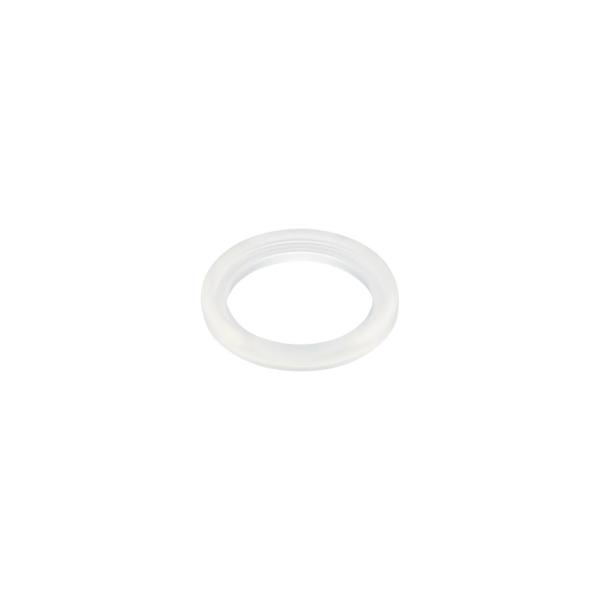

Imagem meramente ilustrativa

R$ 696,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40572
EAN: 4021179355773
NCM do produto: 39269069

Destaques do Produto Código E40572...mais

Fechar menu

Saiba mais sobre: "E40572 IFM - Anel de Vedação IFM para Sensor de Vazão SMF VMQ DN40"

Destaques do Produto

Código

E40572

Material

VMQ (silicone)

Dimensão nominal

DN40 (1 1/2 in)

Equipamento indicado

Sensor de vazão SMF

Faixa de temperatura do fluido

-20 a 150 °C

Conteúdo da embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação IFM E40572 VMQ DN40 para Sensor de Vazão SMF

O IFM E40572 é um anel de vedação em VMQ (silicone) destinado ao sensor de vazão SMF, com dimensão nominal DN40 (1 1/2 in). É indicado para aplicações na indústria alimentícia e de bebidas e em sistemas higiênicos. Opera com fluido entre -20 e 150 °C e possui conformidades informadas para contato com alimentos e limpeza higiênica.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Anel de vedação
Modelo	E40572
Material	VMQ (silicone)
Dimensão nominal	DN40 (1 1/2 in)
Diâmetro externo	48,8 mm
Diâmetro interno	36 mm
Temperatura do fluido	-20 a 150 °C
Compatibilidade indicada	Sensor de vazão SMF

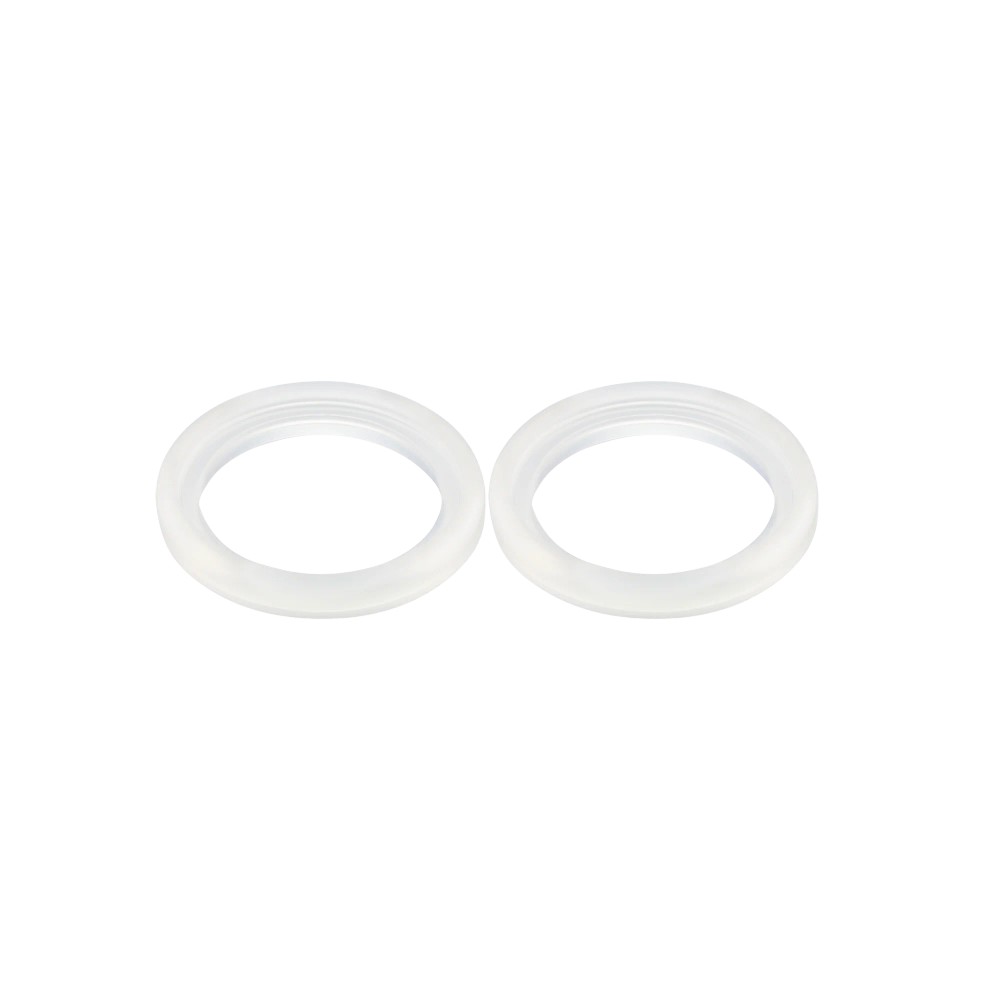

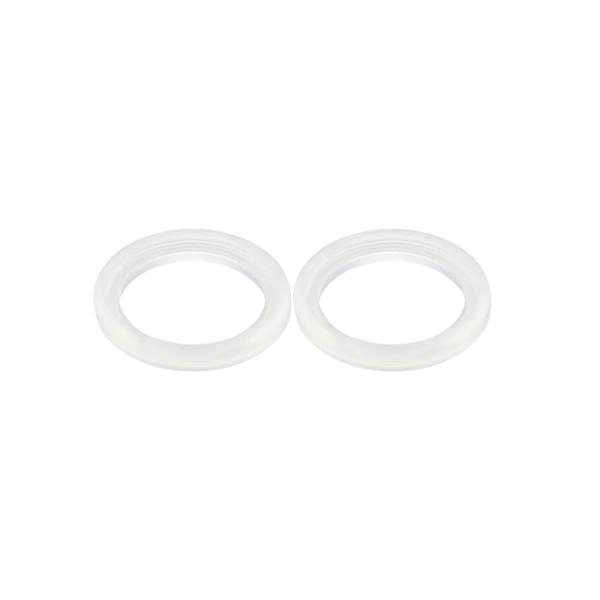

Quantidade por embalagem	2 peças
Certificações e conformidades	EC 1935/2004, FDA, FCM JP, FCM CN, 3-A; Hygienic cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Reposição do anel de vedação especificado para sensor de vazão SMF, na dimensão nominal DN40 (1 1/2 in).
Aplicações na indústria alimentícia e de bebidas e em sistemas higiênicos, respeitando a faixa informada de temperatura do fluido.

⚠ Considere outro se precisa de:

A ficha não identifica outros modelos de sensores compatíveis; confirme no datasheet ou na documentação do equipamento antes de usar em outro modelo.
Não selecione o produto para condições de fluido fora da faixa informada de -20 a 150 °C sem validação do fabricante.

APLICAÇÕES E USO

Reposição de vedação em sensor de vazão SMF, conforme o modelo indicado na ficha.
Uso em processos da indústria alimentícia e de bebidas e em sistemas higiênicos, dentro da faixa de temperatura do fluido de -20 a 150 °C.
A ficha informa conformidades EC 1935/2004, FDA, FCM JP, FCM CN e 3-A; confirme os requisitos específicos do processo e da instalação na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Anel de Vedação IFM E40572 VMQ DN40 para Sensor de Vazão SMF, verifique estes pontos:

Escolha o E40572

Quando a reposição requerida for um anel VMQ DN40 para sensor de vazão SMF e a temperatura do fluido estiver entre -20 e 150 °C.

Verifique antes de escolher outra configuração

Se o equipamento não for um sensor de vazão SMF, a dimensão requerida não for DN40 ou a condição térmica exceder a faixa informada, confira a especificação do conjunto e consulte o datasheet ou o fabricante. A ficha não informa alternativas compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca indicada no anúncio.
Tipo de produto	Anel de vedação	Classificação do componente.
Modelo	E40572	Código do produto informado no anúncio.
Part number	E40572	Identificador informado na fonte primária do anúncio.
SKU	E40572	Código de identificação comercial.
GTIN	4021179355773	Identificador global do produto.

Área de aplicação e compatibilidade
Equipamento compatível indicado	Sensor de vazão SMF	Modelo de aplicação explicitamente indicado na ficha.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação declarados no conjunto de dados.
Característica de limpeza	Hygienic cleanable	Conformidade/característica de limpeza informada na ficha.

Dados mecânicos e materiais
Material	VMQ (silicone)	Material informado para o anel.
Formato	Circular	Formato indicado nos atributos do produto.
Dimensão nominal	DN40 (1 1/2 in)	Dimensão nominal do anel.
Diâmetro externo	48,8 mm	Dimensão indicada na ficha.
Diâmetro interno	36 mm	Dimensão indicada na ficha.
Peso	12,35 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	2 peças	Quantidade indicada por embalagem.

Condições de operação
Temperatura do fluido	-20 a 150 °C	Faixa declarada para o fluido; não extrapolar além dos limites informados.

Aprovações e conformidades
Conformidades	EC 1935/2004; FDA; FCM JP; FCM CN; 3-A; Hygienic cleanable	Conformidades e característica de limpeza listadas na ficha do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um componente de vedação, sem conexão elétrica informada.

Processo Anel de vedação VMQ DN40 (1 1/2 in) indicado para sensor de vazão SMF. A ficha não especifica o tipo de conexão de processo do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Reposição em sensor de vazão SMF com requisito de anel DN40	✓	A ficha identifica o E40572 como anel de vedação VMQ DN40 para sensor de vazão SMF.
Aplicação alimentícia ou de bebidas dentro da faixa de -20 a 150 °C	✓	Essas aplicações e a faixa de temperatura do fluido constam na ficha do produto.
Uso em outro modelo de sensor sem confirmação documental	✗	A ficha só declara compatibilidade com sensor de vazão SMF; não informa compatibilidade com outros modelos.
Fluido operando fora da faixa de -20 a 150 °C	✗	A condição excede a faixa de temperatura do fluido informada para o produto.

INSTALAÇÃO

Como instalar o Anel de Vedação IFM E40572 VMQ DN40 para Sensor de Vazão SMF

Confirme que o equipamento é um sensor de vazão SMF e que a vedação requerida é DN40.
Consulte a documentação do sensor e do fabricante para identificar a posição correta do anel no conjunto.
Despressurize e esvazie o trecho do processo antes de abrir a conexão, seguindo os procedimentos de segurança da instalação.
Remova a vedação usada e verifique se a região de assentamento está limpa e sem danos aparentes.
Posicione o anel E40572 corretamente, sem torcer ou deslocar a peça durante a montagem.
Remonte o conjunto conforme as instruções do sensor e verifique a vedação durante o retorno controlado à operação.

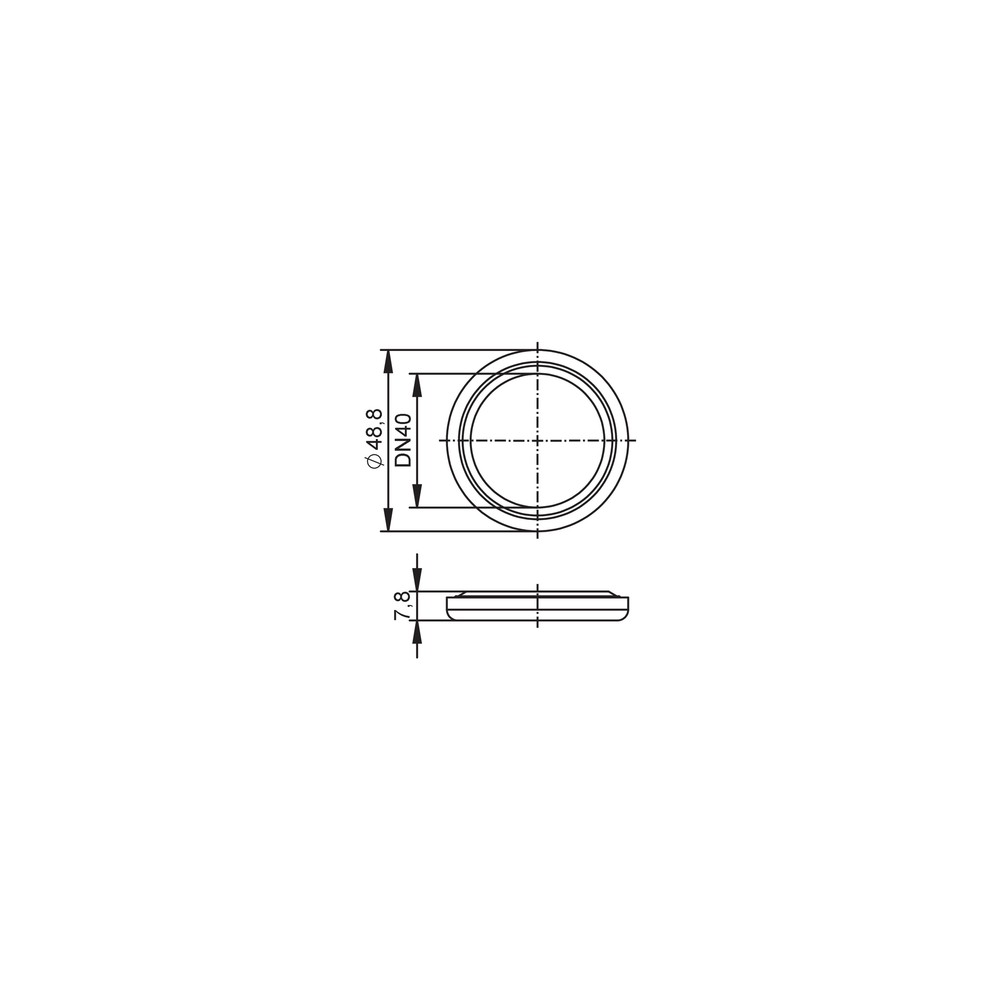

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na região vedada após a montagem.	Anel deslocado, torcido ou assentado incorretamente; a ficha não especifica causas de falha particulares.	Despressurize o sistema e confira a posição e o assentamento do anel conforme a documentação do sensor.
O anel não se acomoda na região de montagem.	Dimensão ou componente selecionado diferente do especificado para o conjunto.	Confira o código E40572, a dimensão nominal DN40 e a indicação de uso com sensor de vazão SMF.
Vazamento persiste após a substituição da vedação.	Possível dano ou sujeira na superfície de assentamento, ou montagem incorreta do conjunto.	Com o processo isolado, inspecione a superfície de assentamento e revise o procedimento de montagem do sensor.
A vedação apresenta deterioração durante o uso.	Possível exposição a condições fora da faixa de temperatura informada ou a condições não cobertas pela ficha.	Compare a temperatura do fluido com a faixa de -20 a 150 °C e confirme a adequação do material às condições do processo com o fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E40572 (PT-BR) (Datasheet) Desenho em escala do IFM E40572 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40572 e em qual equipamento ele é usado?

É um anel de vedação em VMQ destinado ao sensor de vazão SMF, na dimensão nominal DN40.

O que vem na embalagem e quais conformidades são informadas?

A embalagem contém 2 peças. A ficha lista EC 1935/2004, FDA, FCM JP, FCM CN, 3-A e Hygienic cleanable.

Esse anel serve para qualquer sensor de vazão?

A ficha informa compatibilidade com sensor de vazão SMF, mas não declara compatibilidade com todos os sensores. Confirme o modelo e a dimensão exigida na documentação do equipamento.

Posso usar o E40572 com fluido acima de 150 °C?

A faixa informada para o fluido termina em 150 °C. A ficha não valida o uso acima desse limite.

O que verificar se houver vazamento depois da troca?

Verifique se o anel está corretamente assentado e se a área de montagem está limpa e sem danos aparentes, seguindo o procedimento do sensor.

O anel novo não encaixa; preciso trocar por outro código?

Antes de selecionar outro código, confira se a peça é E40572 e se a aplicação requer DN40. A ficha não apresenta códigos alternativos; consulte a documentação do conjunto ou o fabricante.

É melhor comprar um kit ou peças avulsas?

Este produto é informado em embalagem com 2 peças. A ficha não descreve um kit de manutenção nem opções avulsas diferentes.

Como saber se devo escolher este anel ou outra dimensão?

Escolha o E40572 quando a especificação do sensor de vazão SMF exigir anel VMQ DN40. Se a dimensão requerida for diferente, confirme o código correto na documentação do equipamento.

Que cuidados devo tomar ao instalar a vedação?

Isole e despressurize o processo antes da montagem, limpe a região de assentamento e evite torcer ou deslocar o anel. Siga as instruções do fabricante do sensor.

O que conferir se o anel se deteriorar durante a operação?

Compare a temperatura do fluido com a faixa informada de -20 a 150 °C e confirme com o fabricante se as demais condições do processo são adequadas ao material VMQ.

GLOSSÁRIO TÉCNICO

VMQ

Designação do material de silicone informado para o anel.

DN40

Dimensão nominal indicada para o anel de vedação.

Diâmetro interno

Medida da abertura interna do anel, informada como 36 mm.

Diâmetro externo

Medida externa do anel, informada como 48,8 mm.

Hygienic cleanable

Característica de limpeza higiênica listada na ficha do produto.
