Anel de Vedação EPDM E40568 IFM

Pré-visualizar: E40568 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN150

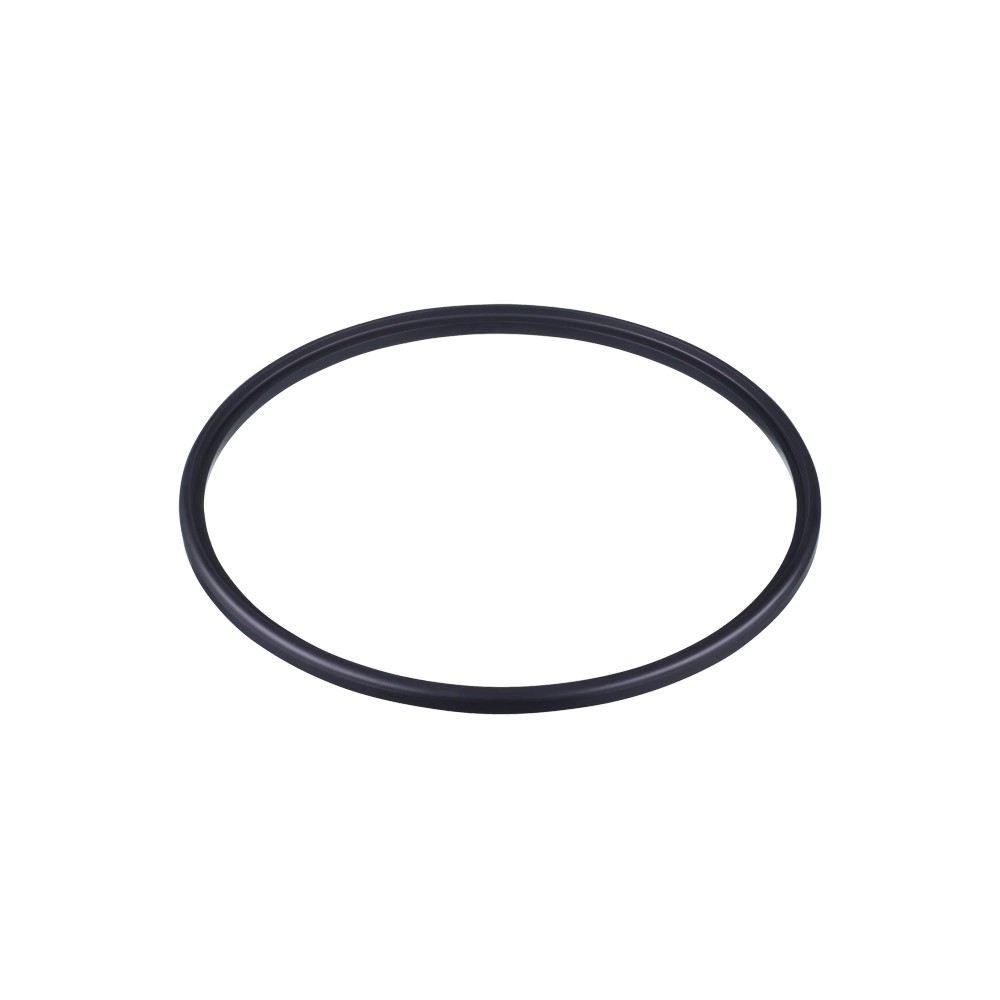

E40568 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN150

Imagem meramente ilustrativa

R$ 1.527,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40568
EAN: 4021179355742
NCM do produto: 39269069

Destaques do Produto Material EPDM...mais

Fechar menu

Saiba mais sobre: "E40568 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN150"

Destaques do Produto

Material

EPDM

Diâmetro Nominal

DN150

Temperatura de Fluido

-20 a 150 °C

Quantidade por Embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação EPDM E40568 para Sensor de Vazão SMF DN150

O Anel de Vedação E40568 é um componente de vedação estática em EPDM, projetado especificamente para sensores de vazão da linha SMF com diâmetro nominal DN150. Este componente assegura a estanqueidade em sistemas higiênicos, atendendo a exigentes certificações de segurança alimentar como FDA e 3-A. É a peça de reposição fundamental para manter a integridade dos processos em indústrias alimentícias e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Código (SKU)	E40568
Fabricante	IFM
Material	EPDM
Aplicação	Sensor de vazão SMF
Dimensão Nominal	DN150 (6")
Temperatura	-20 a 150 °C
Certificações	FDA, 3-A, EC1935/2004
Embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas.
Processos que requerem conformidade com normas higiênicas (3-A, FDA).
Manutenção preventiva em sensores de vazão SMF série DN150.

⚠ Considere outro se precisa de:

Instalação em aplicações com contato direto com óleos minerais ou hidrocarbonetos.
Uso em sistemas com pressão ou temperatura fora da faixa nominal do sensor SMF.
Instalação em conexões de diâmetro nominal diferente de DN150.

APLICAÇÕES E USO

Sistemas de monitoramento de vazão em linhas de envase e processamento de alimentos.
Vedação de sensores em tubulações sanitárias com diâmetro nominal DN150.
Aplicações em processos CIP (Clean-in-Place) devido à compatibilidade térmica e química do material EPDM.

COMO ESCOLHER

Antes de comprar o Anel de Vedação EPDM E40568 para Sensor de Vazão SMF DN150, verifique estes pontos:

Escolha o modelo E40568 se:

Você utiliza sensores de vazão da série SMF com conexão DN150 e necessita de reposição aprovada para ambientes de higiene rigorosa, garantindo a conformidade com normas como 3-A e FDA.

Considere outras opções se:

A sua aplicação exigir resistência a óleos minerais ou solventes, condições nas quais o EPDM não é recomendado. Nestes casos, procure por vedações em FKM (Viton) ou materiais compatíveis com seu fluido de processo.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	EPDM	Material elastômero resistente a vapor e ambientes químicos comuns em processos de limpeza (CIP).
Dimensão Nominal	DN150 (6")	Indica a compatibilidade mecânica para a conexão do sensor de vazão.
Diâmetro Interno	148,1 mm	Medida interna para vedação estanque.
Diâmetro Externo	160,9 mm	Medida externa para assentamento na flange/conexão.

Aplicação e Normas
Faixa de temperatura	-20...150 °C	Limite operacional do material para o fluido em contato.
Certificações	EC1935/2004, FDA, 3-A, USP, FCM JP	Normas internacionais de higiene para equipamentos em contato com alimentos.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo DN150 (6")

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de Processamento Alimentício	✓	O material EPDM possui certificações FDA e 3-A para contato seguro com alimentos.
Linhas com óleos lubrificantes ou derivados de petróleo	✗	O EPDM não apresenta compatibilidade química com hidrocarbonetos e sofrerá degradação rápida.
Sensores de Vazão SMF DN150	✓	Componente desenhado especificamente para a geometria destas unidades.

INSTALAÇÃO

Como instalar o Anel de Vedação EPDM E40568 para Sensor de Vazão SMF DN150

Despressurize totalmente a linha de tubulação onde o sensor de vazão está instalado.
Remova o sensor ou a seção de conexão do sensor conforme o manual da unidade.
Retire o anel de vedação danificado e limpe a sede da vedação, garantindo que não haja resíduos.
Lubrifique levemente o novo anel com lubrificante compatível com EPDM, se necessário.
Insira o novo anel de vedação E40568, garantindo que esteja perfeitamente assentado na ranhura.
Reinstale o sensor e aplique o torque especificado nas flanges para comprimir o anel de forma uniforme.

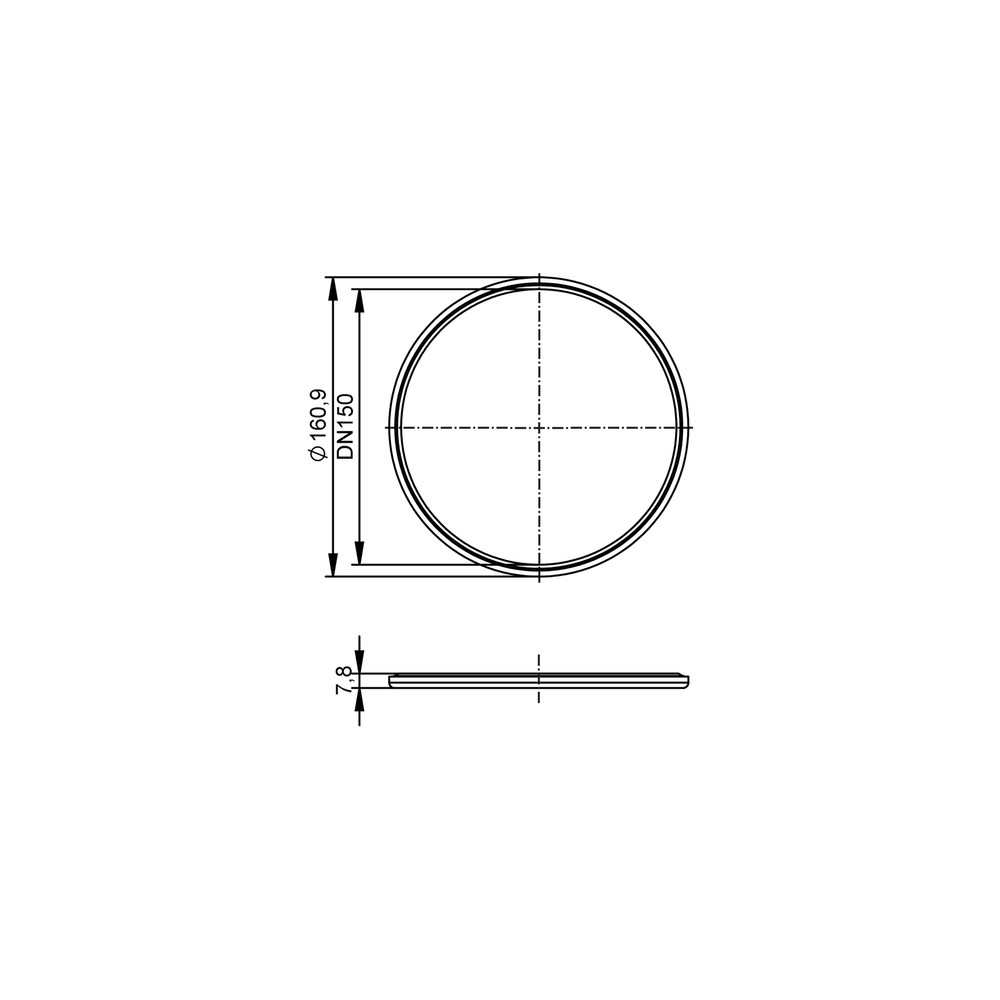

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento persistente na junção da conexão.	Desgaste natural do material EPDM após ciclos prolongados de temperatura e pressão.	Desmontar a conexão e verificar se o anel apresenta sinais de achatamento, deformação ou cortes físicos.
Vazamento imediato após a montagem.	Instalação incorreta ou desalinhamento da flange.	Verificar se o anel de vedação está corretamente alojado na ranhura e se não foi pinçado durante o aperto.
Anel com textura pegajosa, inchado ou esfarelando.	Uso de químicos incompatíveis que degradam a borracha EPDM.	Analisar o histórico de substâncias químicas que entram em contato com o sensor e conferir se há compatibilidade química com EPDM.
Deformação permanente do anel.	Sobrecarga de aperto no flange causando extrusão do anel.	Inspecionar a superfície do anel em busca de cortes laterais causados por excesso de pressão mecânica durante o fechamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet E40568 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este anel de vedação E40568?

Este é um anel de vedação de EPDM para vedação estática em sensores de vazão da linha SMF da IFM, dimensionado para conexões DN150.

O que acompanha este produto?

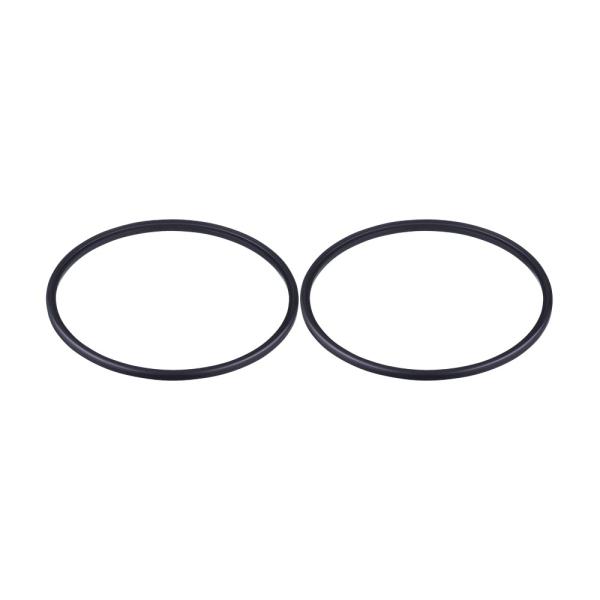

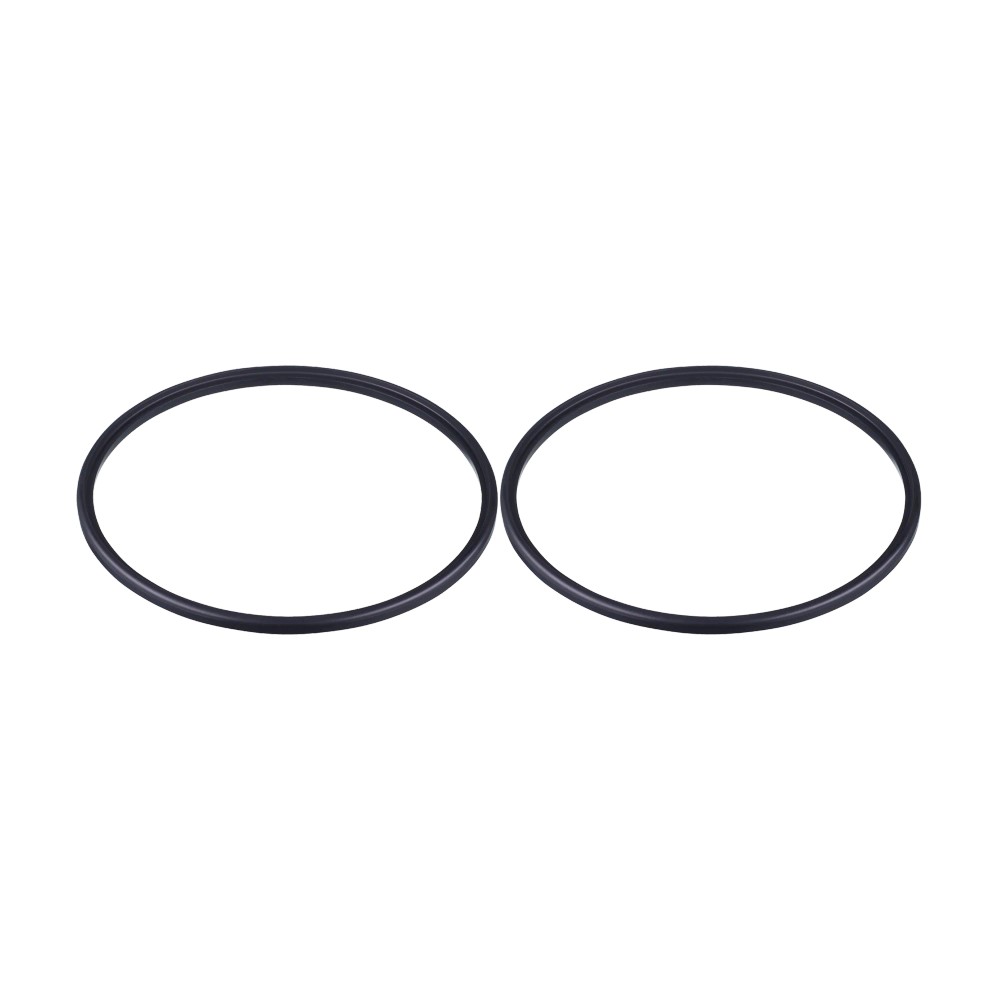

O kit contém 2 unidades de anéis de vedação, projetados especificamente para substituir componentes em sensores de vazão SMF.

Este anel pode ser usado com qualquer tipo de fluído?

Este anel não é indicado para aplicações que exigem resistência a óleos minerais, combustíveis ou solventes não polares, devido à natureza do EPDM.

Posso usar este anel em sensores com diâmetro diferente de DN150?

Não, este modelo E40568 é específico para a dimensão nominal DN150. O uso em sensores de diâmetros diferentes comprometerá a integridade da vedação.

Como sei se preciso substituir o anel de vedação?

O sintoma típico de falha na vedação é o gotejamento ou vazamento visível na conexão do sensor. A causa provável é o desgaste por fadiga do material EPDM.

O que devo verificar antes de trocar a peça?

Verifique a integridade física do anel (cortes, achatamento excessivo ou rigidez). Se houver deformação permanente após a remoção, a substituição é necessária.

Devo comprar este anel original ou posso usar um genérico?

Este produto é o componente de reposição original da IFM, garantindo a conformidade com as normas higiênicas (FDA, 3-A, EC1935/2004) exigidas pelo sensor SMF.

Por que escolher o anel E40568 em vez de um selo de vedação genérico?

Optar pelo modelo original da IFM é a escolha tecnicamente correta para garantir a performance e as certificações de segurança alimentar do sensor de vazão.

Quais cuidados devo ter durante a instalação?

Certifique-se de que a sede da vedação esteja limpa e livre de detritos antes da instalação. O anel deve estar perfeitamente assentado para evitar o pinçamento durante o fechamento da conexão.

Qual a procedência deste anel de vedação?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo a rastreabilidade e a procedência do material.

GLOSSÁRIO TÉCNICO

EPDM

Borracha de Etileno-Propileno-Dieno. Material de alta resistência ao envelhecimento, ozônio e radiação UV, amplamente utilizado em vedações sanitárias.

DN150

Dimensão Nominal 150 mm (6 polegadas). Ref.: Norma de diâmetro para conexões de tubulação.

Hygienic Cleanable

Design que permite limpeza eficiente sem zonas mortas, essencial para aplicações de higiene rigorosa (Ref.: Certificação de design).

FDA

Food and Drug Administration. Normativa norte-americana que garante que materiais plásticos e borrachas sejam seguros para contato com alimentos.

ADI-FREE

Ausência de Ingredientes Derivados de Animais, garantindo a conformidade para processos industriais específicos (Ref.: Normas de conformidade).
