Anel de Vedação IFM EPDM DN125

Pré-visualizar: E40567 IFM - Anel de Vedação IFM para Sensor de Vazão SMF EPDM DN125

E40567 IFM - Anel de Vedação IFM para Sensor de Vazão SMF EPDM DN125

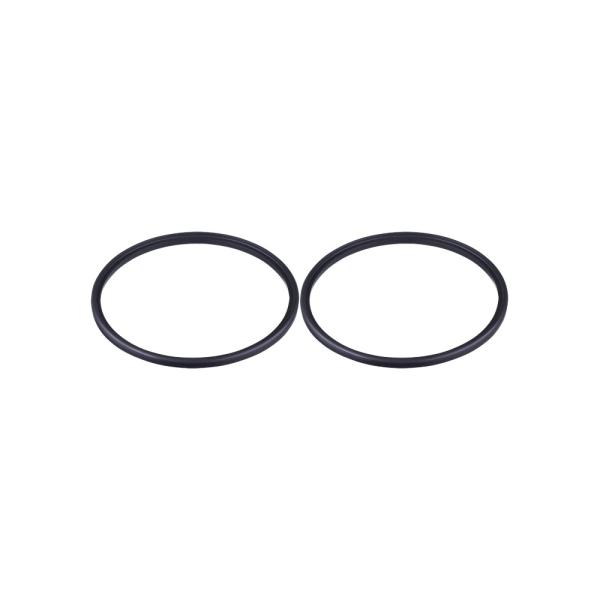

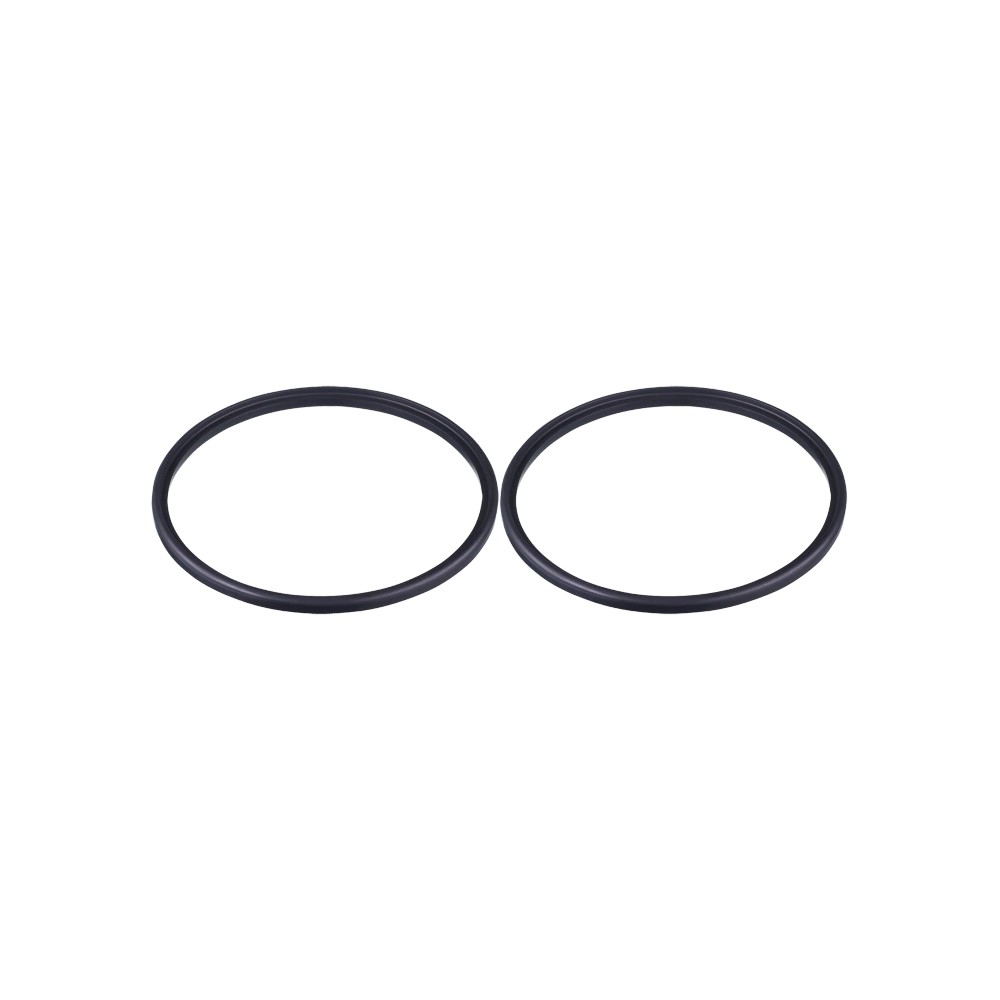

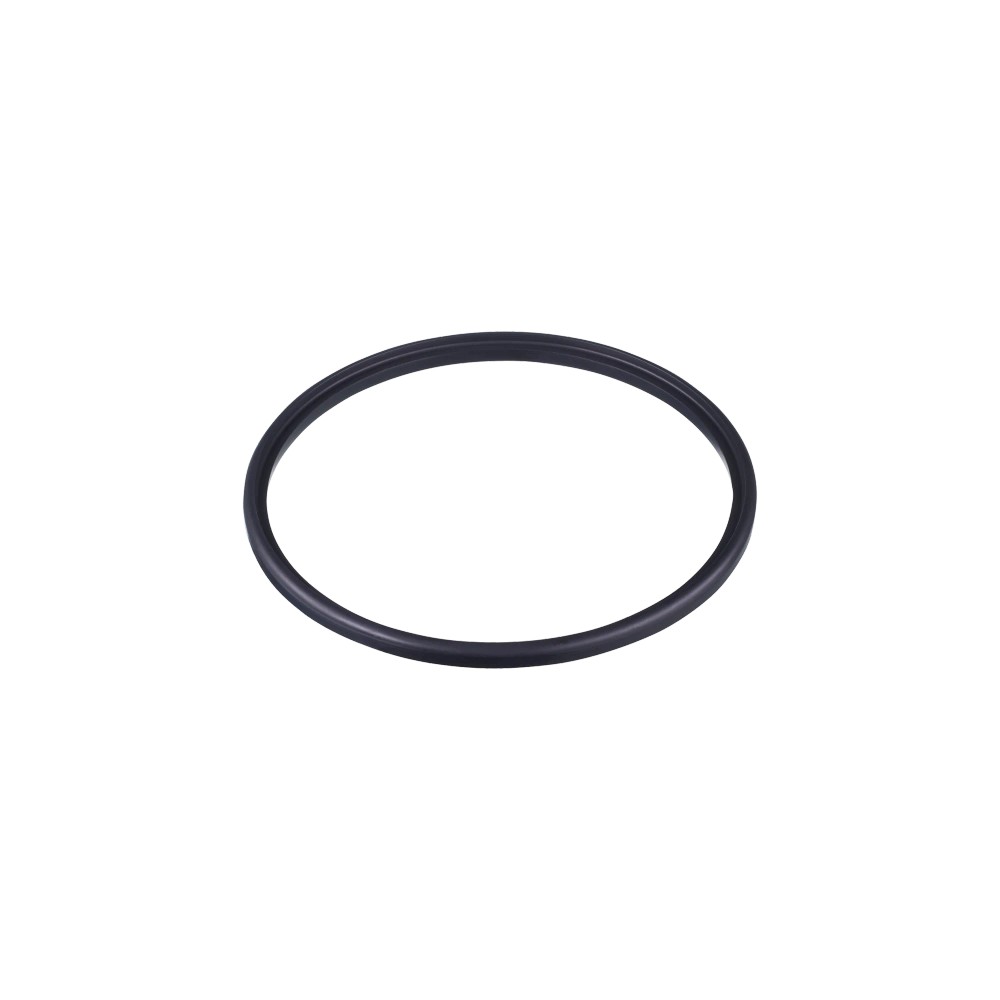

Imagem meramente ilustrativa

R$ 1.282,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40567
EAN: 4021179355735
NCM do produto: 39269069

Destaques do Produto Material EPDM...mais

Fechar menu

Saiba mais sobre: "E40567 IFM - Anel de Vedação IFM para Sensor de Vazão SMF EPDM DN125"

Destaques do Produto

Material

EPDM

Dimensão

DN125

Compatibilidade

Linha SMF

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação IFM E40567 para Sensor de Vazão SMF EPDM DN125

O Anel de Vedação E40567 é um componente de reposição original em EPDM, projetado para garantir a estanqueidade em sensores de vazão SMF da IFM. Indicado para ambientes de alta higiene, o material suporta temperaturas entre -20 e 150 °C. É certificado para atender exigências sanitárias rigorosas como FDA e 3-A.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E40567
Marca	IFM
Material	EPDM
Dimensão Nominal	DN125 (5“)
Faixa de Temperatura	-20...150 °C
Certificações	FDA, 3-A, EC1935/2004
Quantidade	2 unidades
Peso	31,95 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão da linha IFM SMF.
Aplicações em sistemas higiênicos na indústria de alimentos e bebidas.
Uso em processos que exigem conformidade com normas sanitárias (FDA, 3-A).

⚠ Considere outro se precisa de:

Instalação em superfícies com rebarbas metálicas ou oxidação excessiva que possam cortar o elastômero.
Uso com fluidos incompatíveis com EPDM (ex: certos óleos minerais ou hidrocarbonetos).
Forçar a entrada do sensor sem a correta lubrificação recomendada pelo manual do processo.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas com necessidade de vedação higiênica.
Manutenção preventiva em sistemas de medição de vazão IFM (modelo SMF).
Processos que utilizam limpeza CIP/SIP, compatíveis com a faixa de temperatura do material EPDM.

COMO ESCOLHER

Antes de comprar o Anel de Vedação IFM E40567 para Sensor de Vazão SMF EPDM DN125, verifique estes pontos:

Quando escolher este anel

Utilize o E40567 para manutenções programadas de sensores de vazão IFM modelo SMF com conexão DN125, quando o processo exige conformidade com normas alimentícias e a temperatura de operação está entre -20 e 150 °C.

Quando buscar outra opção

Busque alternativas se o fluido do processo for incompatível com EPDM (ex: óleos minerais) ou se a dimensão da tubulação não for DN125, caso em que o anel não garantirá a vedação adequada.

ESPECIFICAÇÕES TÉCNICAS

Dados técnicos gerais
Material	EPDM	Material do elastômero adequado para aplicações sanitárias.
Faixa de temperatura	-20...150 °C	Limite operacional do material de vedação.
Certificações	EC1935/2004, FDA, FCM JP, 3-A, ADI-FREE, USP	Conformidade para indústria alimentícia.

Dados mecânicos
Dimensão Nominal	DN125 (5“)	Padrão de dimensionamento da conexão.
Diâmetro interno	121,2 mm	Dimensão nominal interna de encaixe.
Diâmetro externo	134 mm	Dimensão nominal externa de encaixe.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável

Processo DN125 (5“)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores de vazão IFM linha SMF	✓	Produto projetado especificamente para compatibilidade mecânica com esta linha.
Processos industriais com solventes orgânicos ou hidrocarbonetos	✗	O material EPDM apresenta baixa compatibilidade química com esses fluidos.
Aplicações sanitárias (FDA/3-A)	✓	O anel possui as certificações necessárias para contato com alimentos.

INSTALAÇÃO

Como instalar o Anel de Vedação IFM E40567 para Sensor de Vazão SMF EPDM DN125

Despressurize totalmente a tubulação onde o sensor está instalado.
Remova o sensor de vazão seguindo o procedimento técnico do manual do equipamento.
Retire o anel de vedação antigo com cuidado para não riscar a superfície metálica da sede.
Limpe a ranhura de vedação removendo resíduos de produto ou incrustações.
Instale o novo anel E40567, certificando-se de que não esteja torcido ou esticado excessivamente.
Recoloque o sensor, garantindo o torque correto conforme especificado no manual para não danificar o novo anel.

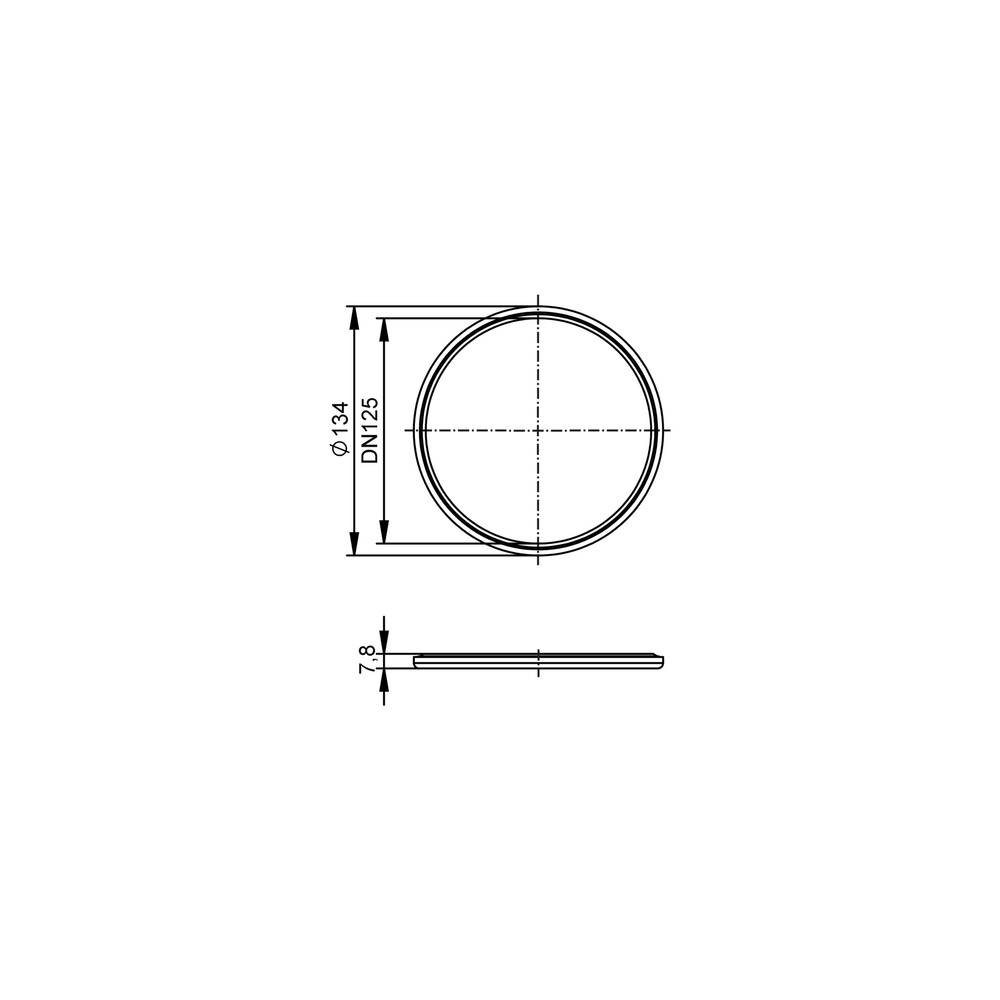

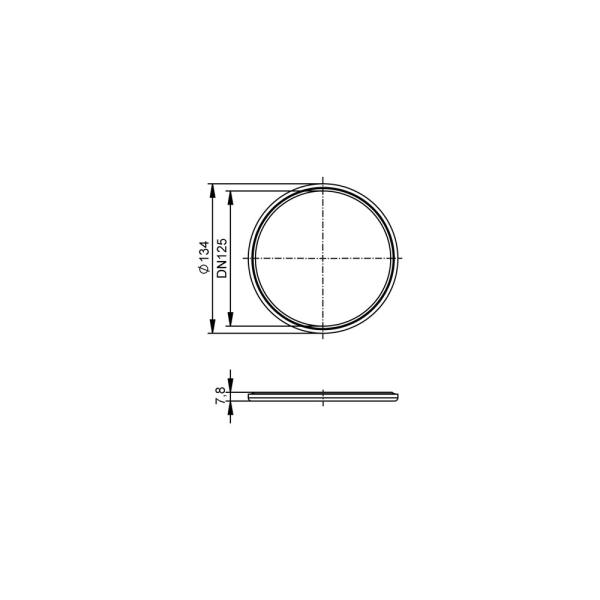

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento persistente na conexão do sensor com a tubulação.	Desgaste ou ressecamento do material após uso prolongado ou ciclos de limpeza térmica agressivos.	Inspecionar visualmente o anel em busca de rachaduras, deformações ou esmagamento excessivo.
Vedação falha imediatamente após a instalação ou manutenção.	Montagem incorreta, onde o anel é comprimido ou torcido fora de sua sede durante o aperto.	Remover o sensor, verificar a integridade física do anel e reinstalar garantindo o posicionamento correto na ranhura.
Anel apresenta aumento de volume ou textura pegajosa/esfarelando.	Uso em fluidos quimicamente incompatíveis, causando inchaço ou degradação do elastômero.	Comparar as propriedades químicas do fluido do processo com as tabelas de compatibilidade química do EPDM.
Vazamento recorrente mesmo após substituição do anel de vedação.	Danos na superfície metálica da sede do sensor ou da conexão da tubulação.	Verificar se a superfície de contato onde o anel é assentado não possui ranhuras, riscos profundos ou corrosão.

DOCUMENTAÇÃO TÉCNICA

Datasheet E40567 IFM (Datasheet) Desenho em Escala E40567 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve exatamente este anel de vedação E40567?

Este anel é um componente de vedação projetado especificamente para a linha de sensores de vazão SMF da IFM, garantindo a integridade do processo.

O que vem na embalagem do produto?

O kit contém 2 unidades de anéis de vedação de EPDM, fabricados para aplicações higiênicas e certificações alimentícias.

Posso usar este anel com qualquer tipo de produto químico?

Este anel não é compatível com fluidos agressivos que degradam o elastômero EPDM; verifique sempre a compatibilidade química do fluido com o material do anel antes da instalação.

Este anel serve para outros sensores de vazão que não sejam da linha SMF?

Este anel foi projetado exclusivamente para os sensores de vazão SMF da IFM. Não utilize em equipamentos de outros fabricantes ou modelos sem confirmar a compatibilidade dimensional.

O sensor está vazando na conexão, o que pode ser?

Se houver vazamento na base do sensor, verifique primeiramente se o anel está corretamente assentado e se não há danos físicos na superfície de vedação do sensor ou da tubulação.

Como diagnosticar falha na vedação do sensor de vazão?

A causa provável é o desgaste natural do EPDM ou montagem incorreta; verifique se a vedação não foi beliscada durante a instalação e substitua o anel por um novo.

Devo trocar o anel de vedação sempre que retirar o sensor?

Recomendamos a substituição do anel toda vez que o sensor for removido da tubulação para manutenção ou limpeza, garantindo a vedação efetiva.

Este anel de vedação pode substituir outras juntas do sistema?

Não, este anel é um consumível específico para manutenção do sensor de vazão e não substitui peças estruturais do equipamento.

Qual o cuidado principal na montagem deste anel?

A instalação deve ser feita com cuidado para não torcer o anel; certifique-se de que a sede de vedação esteja limpa e livre de resíduos sólidos antes de posicionar a peça.

Qual a procedência e certificação deste anel de vedação?

O produto é fornecido pela IFM, atendendo aos rigorosos padrões da indústria alimentícia, como normas 3-A, FDA e EC1935/2004.

GLOSSÁRIO TÉCNICO

EPDM

Elastômero de etileno-propileno-dieno conhecido por sua excelente resistência ao calor, ozônio e intempéries (Ref.: Material).

DN125

Dimensão Nominal 125, indicando o tamanho da conexão para tubulações de 5 polegadas (Ref.: Dimensão Nominal).

Hygienic Cleanable

Característica de projeto que permite a higienização efetiva, eliminando áreas de acúmulo de resíduos (Ref.: Características de design).

3-A

Padrão sanitário que assegura o design de equipamentos para evitar contaminação em processos alimentícios (Ref.: Certificações).

EC1935/2004

Regulamento europeu para materiais e objetos destinados a entrar em contato com alimentos (Ref.: Certificações).
