Anel de Vedação EPDM DN100 IFM E40566

Pré-visualizar: E40566 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN100 Higiênico

E40566 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN100 Higiênico

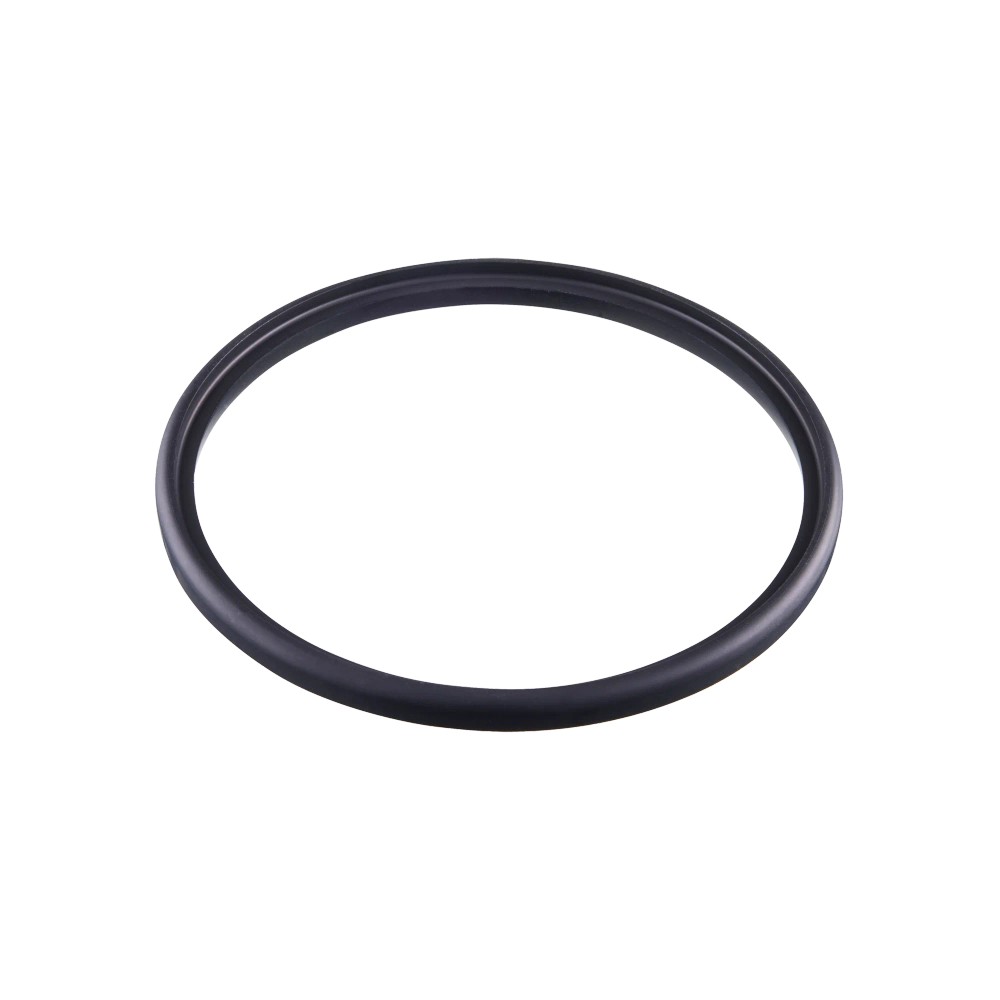

Imagem meramente ilustrativa

R$ 1.020,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40566
EAN: 4021179355728
NCM do produto: 39269069

Destaques do Produto Aplicação Sensor de...mais

Fechar menu

Saiba mais sobre: "E40566 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN100 Higiênico"

Destaques do Produto

Aplicação

Sensor de vazão SMF

Dimensão nominal

DN100 (4 in)

Material

EPDM

Temperatura do fluido

-20 a 150 °C

Conteúdo da embalagem

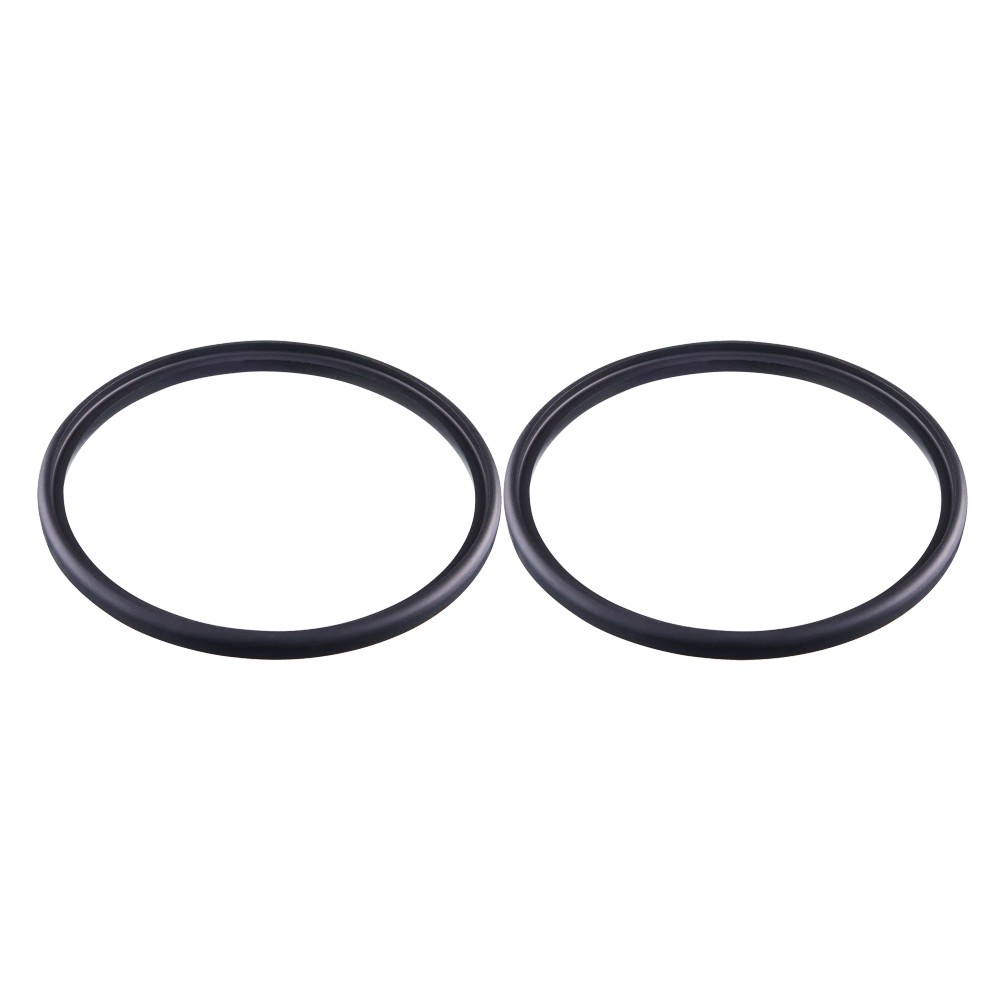

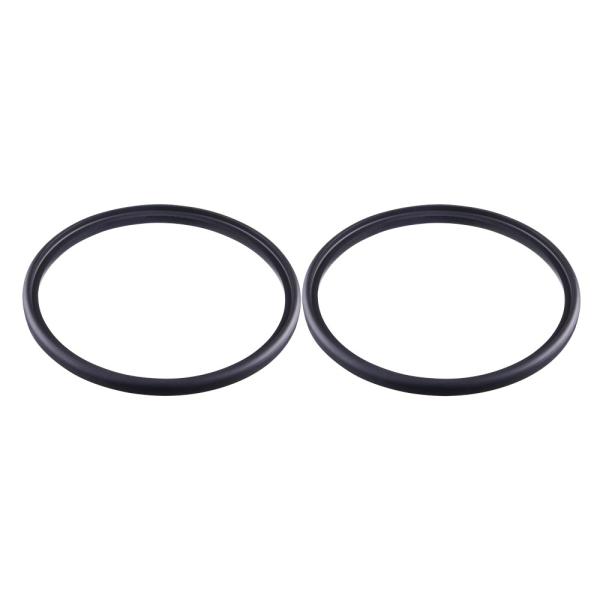

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40566 IFM – Anel de Vedação EPDM para Sensor de Vazão SMF DN100, higiênico

O E40566 é um anel de vedação circular em EPDM para sensor de vazão SMF, com dimensão nominal DN100 (4 in). É destinado a aplicações em sistemas higiênicos e nas indústrias alimentícia e de bebidas. Opera na faixa informada de -20 a 150 °C e atende às referências EC 1935/2004, FDA, FCM JP e 3-A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40566
Tipo	Anel de vedação
Material	EPDM
Modelo compatível informado	Sensor de vazão SMF
Dimensão nominal	DN100 (4 in)
Diâmetro externo	111,4 mm
Diâmetro interno	98,6 mm
Espessura	7,8 mm
Temperatura do fluido	-20 a 150 °C
Quantidade por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Reposição de anel de vedação em sensor de vazão SMF quando a especificação do conjunto exigir DN100 (4 in) e EPDM.
Aplicações higiênicas e setores alimentício e de bebidas, observando a faixa de temperatura declarada e os requisitos aplicáveis ao processo.

⚠ Considere outro se precisa de:

Não selecione para um conjunto cuja dimensão nominal requerida não seja DN100 (4 in) sem confirmar a compatibilidade no documento técnico do sensor.
Não use fora da faixa de temperatura do fluido informada de -20 a 150 °C. A ficha não especifica compatibilidade química com fluidos particulares; confirme essa condição com o fabricante.

APLICAÇÕES E USO

Reposição da vedação de um sensor de vazão SMF quando o conjunto utilizar anel EPDM DN100 (4 in). A ficha declara uso em sistemas higiênicos e nas indústrias alimentícia e de bebidas.
Aplicação com temperatura do fluido entre -20 e 150 °C, conforme faixa declarada. A compatibilidade química com o fluido específico não está detalhada e deve ser confirmada antes da instalação.
As referências EC 1935/2004, FDA, FCM JP e 3-A constam na ficha; a adequação a um processo particular depende dos requisitos aplicáveis e da documentação do fabricante.

COMO ESCOLHER

Antes de comprar o E40566 IFM – Anel de Vedação EPDM para Sensor de Vazão SMF DN100, higiênico, verifique estes pontos:

Escolha o E40566 quando

A reposição requerida for um anel EPDM DN100 para sensor de vazão SMF e as condições do fluido estiverem dentro de -20 a 150 °C. Confirme também a geometria e o assentamento com o desenho e a documentação do conjunto.

Consulte outra referência quando

O sensor ou a vedação requerida não corresponder a SMF, DN100 ou EPDM. A ficha não informa alternativas de material nem compatibilidade química por fluido; consulte a documentação IFM para validar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação do fabricante indicada no anúncio e nos dados do produto.
Código do produto / SKU / Part Number	E40566	Referência para identificação e reposição.
GTIN	4021179355728	Código de identificação comercial informado na ficha.
Categoria	Acessórios; anel de vedação	Classificação do produto.
Quantidade por embalagem	2 peças	Quantidade declarada por embalagem.
Peso	27,3 g	Massa informada nos dados do produto.
NCM	3926.90.69	Classificação fiscal informada na ficha.

Aplicação e compatibilidade
Modelo compatível informado	Sensor de vazão SMF	Modelo de sensor indicado para aplicação do anel.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Setores e tipo de sistema declarados na ficha.
Design	Hygienic cleanable	Característica de projeto higiênico declarada; consulte a documentação do fabricante para condições de instalação e limpeza.
Comunicação	Não aplicável	Componente passivo de vedação, sem interface de comunicação informada.

Materiais e dados mecânicos
Tipo de produto	Anel de vedação	Função do componente.
Material	EPDM	Material declarado; compatibilidade química com fluidos específicos não é detalhada na ficha.
Formato / invólucro	Circular	Geometria informada para o componente.
Dimensão nominal	DN100 (4 in)	Tamanho nominal declarado.
Diâmetro externo	111,4 mm	Dimensão mecânica informada.
Diâmetro interno	98,6 mm	Dimensão mecânica informada.
Espessura	7,8 mm	Dimensão mecânica informada.

Condições de operação
Temperatura do fluido	-20 a 150 °C	Faixa de temperatura declarada para o fluido.

Aprovações e referências higiênicas
Aprovações e normas	EC 1935/2004; FDA; FCM JP; 3-A	Referências declaradas na ficha; verifique a documentação aplicável à instalação e ao processo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E40566 é um anel de vedação, sem conexão elétrica especificada.

Processo Vedação para sensor de vazão SMF; dimensão nominal DN100 (4 in). A ficha não detalha o padrão ou a geometria da conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Reposição em sensor de vazão SMF que requer vedação EPDM DN100	✓	A aplicação para sensor SMF, o material EPDM e a dimensão nominal DN100 são informados para o produto; confirme a correspondência com o conjunto instalado.
Sistema higiênico em aplicação alimentícia ou de bebidas, dentro de -20 a 150 °C	✓	A ficha declara aplicação em sistemas higiênicos e nos setores alimentício e de bebidas, além da faixa de temperatura do fluido.
Sensor que requer dimensão nominal diferente de DN100	✗	A dimensão nominal especificada para este anel é DN100 (4 in).
Aplicação que exige confirmação de resistência do EPDM a um fluido específico	✗	A ficha não apresenta uma tabela de compatibilidade química por fluido; a adequação precisa ser validada com o fabricante.

INSTALAÇÃO

Como instalar o E40566 IFM – Anel de Vedação EPDM para Sensor de Vazão SMF DN100, higiênico

Confirme na identificação do sensor que o conjunto é SMF e requer vedação DN100 em EPDM.
Consulte o datasheet e o desenho dimensional do E40566 antes de desmontar o conjunto.
Isole o equipamento e siga os procedimentos de segurança e higiene aplicáveis à instalação.
Remova a vedação existente e verifique se a região de assentamento está limpa e sem danos visíveis.
Posicione o anel corretamente no alojamento, sem torcer nem deslocar a peça; siga as instruções específicas do sensor.
Feche e verifique o conjunto conforme o procedimento do fabricante antes de retornar o sistema à operação.

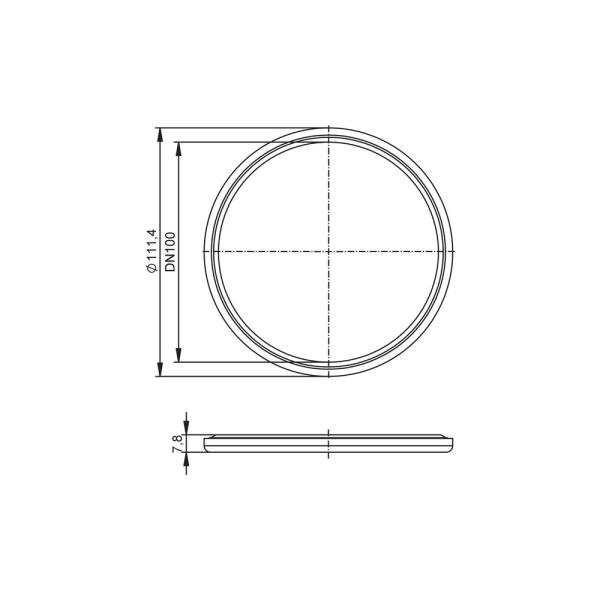

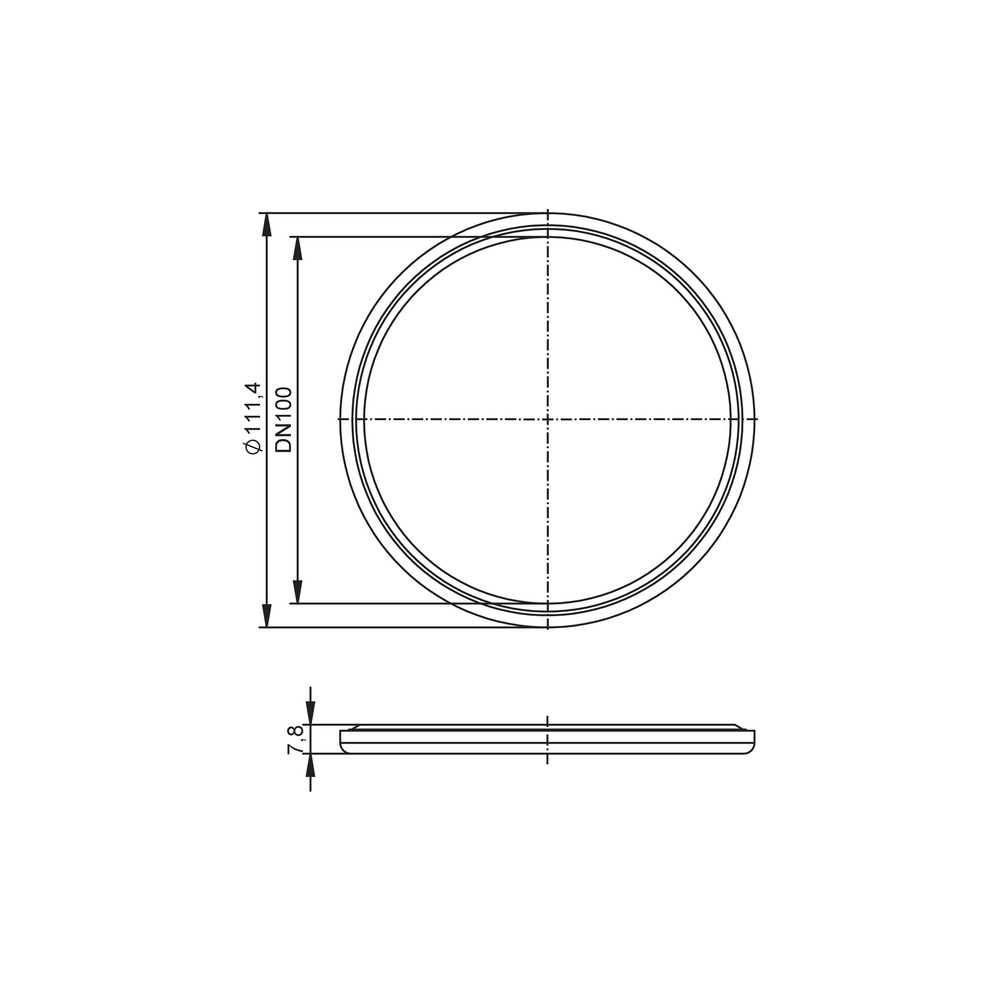

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento após a montagem	Anel deslocado, torcido, danificado ou incompatível com o alojamento.	Desmonte conforme o procedimento do equipamento e confira o estado, o assentamento e a correspondência da vedação com a referência exigida pelo conjunto.
Vedação não assenta no alojamento	Dimensão nominal ou referência do anel diferente da especificada para o sensor instalado.	Confira a identificação do sensor, a dimensão nominal requerida e o desenho dimensional do E40566.
Deterioração ou perda de vedação durante a operação	Condição de processo fora da faixa de temperatura declarada ou incompatibilidade química não validada.	Compare a temperatura do fluido com a faixa de -20 a 150 °C e confirme com o fabricante a compatibilidade do EPDM com o fluido.
Incerteza sobre a adequação higiênica do conjunto	A aprovação do anel, isoladamente, não confirma a conformidade de todo o equipamento ou processo.	Consulte a documentação do E40566 e do sensor SMF e valide os requisitos aplicáveis à instalação completa.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E40566 em português (Datasheet) Desenho em escala E40566 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40566 e para qual sensor ele serve?

É um anel de vedação em EPDM destinado a sensor de vazão SMF. A dimensão nominal informada é DN100 (4 in).

O que vem na embalagem?

A ficha informa 2 peças por embalagem. Não há outros acessórios listados.

Ele serve para qualquer sensor SMF?

A ficha informa aplicação em sensor de vazão SMF, mas especifica dimensão nominal DN100. Confirme se essa dimensão corresponde ao conjunto instalado.

Posso usar o anel com uma conexão diferente de DN100?

A referência está especificada como DN100 (4 in). Para outra dimensão, confirme a referência correta com o fabricante; não há outras dimensões declaradas para este produto.

O produto é compatível com qualquer fluido alimentício?

A ficha declara aplicação nas indústrias alimentícia e de bebidas, mas não informa compatibilidade química por fluido. Valide a compatibilidade do EPDM com o fluido do processo antes de selecionar.

O que pode causar vazamento depois de trocar o anel?

Assentamento incorreto, dano na vedação ou divergência entre a referência e o alojamento são causas possíveis. Verifique a posição do anel e a dimensão exigida pelo sensor.

Se o anel parecer desgastado, preciso trocar somente a peça?

O E40566 é fornecido em embalagem com 2 peças, mas a ficha não define um procedimento de troca ou critério de descarte. Inspecione também o alojamento e siga as instruções do fabricante do sensor.

Como decido entre este anel e outro material?

Escolha o E40566 quando a especificação do conjunto exigir EPDM DN100 para sensor SMF. A ficha não identifica materiais alternativos; consulte a IFM para outra condição de processo.

Que cuidados devo ter durante a instalação?

Confirme a referência e o alojamento, mantenha a região de assentamento limpa e evite torcer ou deslocar o anel. Siga o procedimento de instalação do sensor SMF.

Qual é a faixa de temperatura de operação informada?

A faixa declarada para o fluido é de -20 a 150 °C. Verifique também a compatibilidade do material com o fluido específico.

GLOSSÁRIO TÉCNICO

EPDM

Material elastomérico especificado para o anel de vedação. A ficha não detalha compatibilidade com fluidos específicos.

DN100

Dimensão nominal indicada para o anel, equivalente a 4 in na ficha do produto.

Vedação higiênica

Aplicação declarada para sistemas higiênicos; a ficha também informa design hygienic cleanable.

EC 1935/2004

Referência regulatória listada entre as aprovações e normas do produto.

Faixa de temperatura do fluido

Intervalo de temperatura declarado para o fluido em contato com o componente.
