Anel de Vedação EPDM DN80 IFM E40565

Pré-visualizar: E40565 IFM - Anel de Vedação EPDM DN80 Sensor de Vazão SMF 2 Peças

E40565 IFM - Anel de Vedação EPDM DN80 Sensor de Vazão SMF 2 Peças

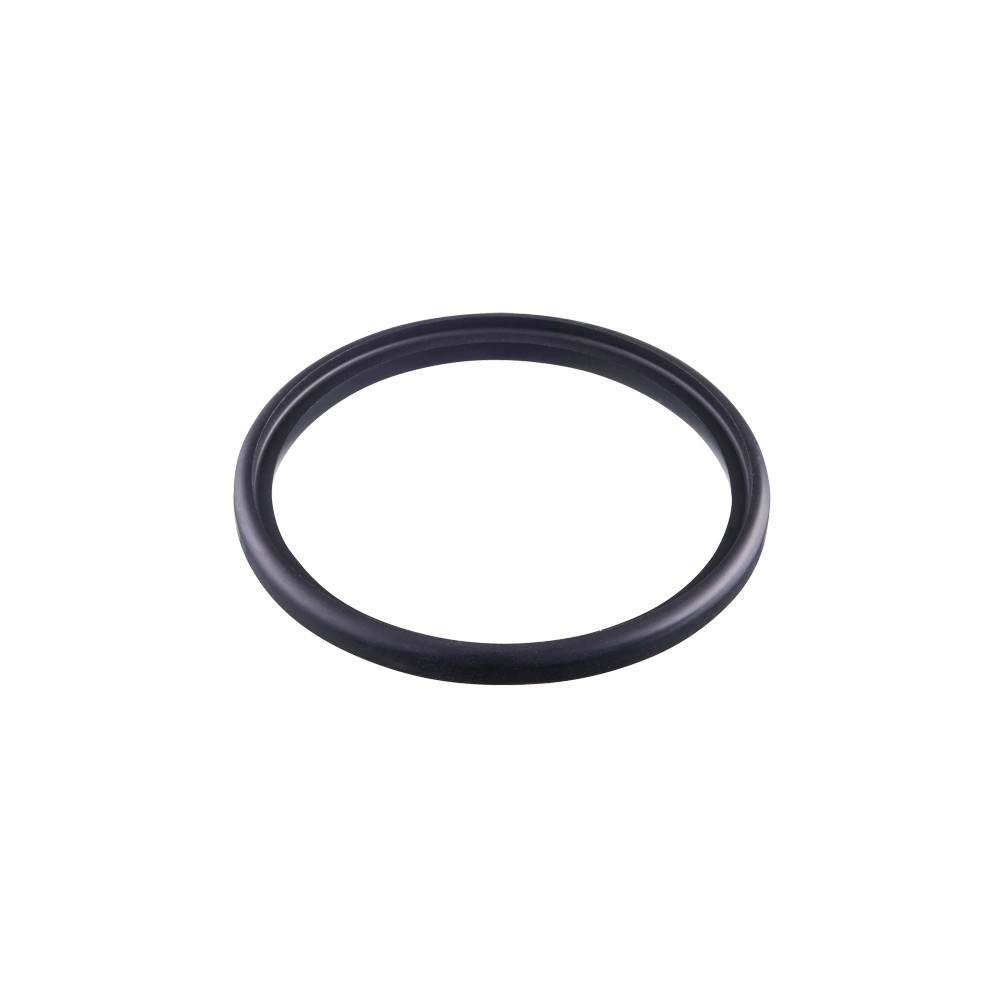

Imagem meramente ilustrativa

R$ 858,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40565
EAN: 4021179355711
NCM do produto: 39269069

Destaques do Produto Código E40565...mais

Fechar menu

Saiba mais sobre: "E40565 IFM - Anel de Vedação EPDM DN80 Sensor de Vazão SMF 2 Peças"

Destaques do Produto

Código

E40565

Material

EPDM

Dimensão nominal

DN80 (3 polegadas)

Aplicação indicada

Sensor de vazão SMF

Temperatura do fluido

-20 a 150 °C

Conteúdo da embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação EPDM DN80 para Sensor de Vazão SMF IFM E40565 — 2 peças

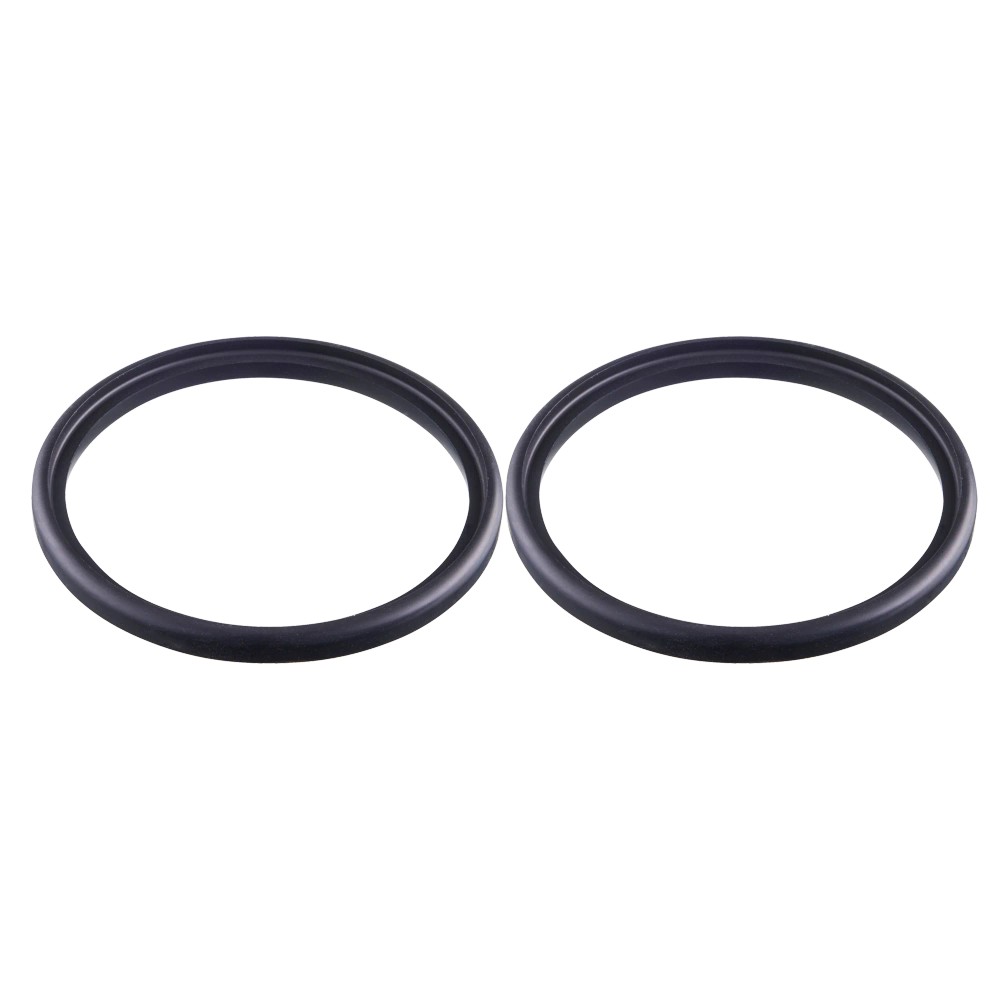

O IFM E40565 é um conjunto de 2 anéis de vedação em EPDM, dimensão nominal DN80, destinado a sensores de vazão SMF. É indicado para aplicações em indústrias alimentícias e de bebidas e sistemas higiênicos. A ficha informa diâmetros externo de 86,9 mm e interno de 74,1 mm, além de faixa de temperatura do fluido de -20 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40565
Fabricante	IFM
Tipo e material	Anel de vedação em EPDM
Compatibilidade informada	Sensor de vazão SMF
Dimensão nominal	DN80 (3 polegadas)
Diâmetro externo	86,9 mm
Diâmetro interno	74,1 mm
Espessura	7,8 mm
Temperatura do fluido	-20 a 150 °C
Quantidade por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Reposição do anel de vedação EPDM DN80 em aplicações com sensor de vazão SMF, após confirmar a correspondência dimensional e o modelo do conjunto.
Aplicações em indústria alimentícia e de bebidas e sistemas higiênicos, respeitando a faixa de temperatura do fluido informada e os requisitos do processo.

⚠ Considere outro se precisa de:

Não selecionar para uma aplicação cuja dimensão nominal requerida não seja DN80 sem confirmar a compatibilidade dimensional com o fabricante.
Não utilizar fora da faixa de temperatura do fluido de -20 a 150 °C indicada na ficha. A ficha não informa compatibilidade química com fluidos específicos; valide essa condição com o fabricante.

APLICAÇÕES E USO

Reposição de vedação em sensor de vazão SMF em processos de indústria alimentícia e de bebidas, conforme aplicação declarada pelo fabricante; verificar DN80 e geometria do alojamento.
Uso em sistemas higiênicos, respeitando a faixa informada de temperatura do fluido, de -20 a 150 °C.
A aplicação com um fluido específico requer validação de compatibilidade química com EPDM, pois a ficha não enumera fluidos compatíveis.

COMO ESCOLHER

Antes de comprar o Anel de Vedação EPDM DN80 para Sensor de Vazão SMF IFM E40565 — 2 peças, verifique estes pontos:

Escolha o E40565 quando

A reposição requerida for um anel EPDM DN80 para sensor de vazão SMF e a geometria informada — 86,9 mm de diâmetro externo, 74,1 mm de diâmetro interno e 7,8 mm de espessura — corresponder ao conjunto instalado.

Verifique antes de escolher outra opção

Busque confirmação do fabricante quando o sensor não for da família SMF, quando a dimensão nominal não for DN80 ou quando o fluido e as condições do processo exigirem uma validação de compatibilidade química ou térmica não fornecida na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca informada para o produto.
Código do produto / SKU / Part Number	E40565	Identificador do produto para seleção e reposição.
GTIN	4021179355711	Código global de identificação informado na ficha.
Tipo de produto	Anel de vedação	Classificação do componente.
Quantidade por embalagem	2 peças	Quantidade informada por embalagem.
Peso	22,2 g	Valor informado nos dados do produto.

Materiais e construção
Material	EPDM	Material informado para o anel; a ficha não detalha compatibilidade química com fluidos específicos.
Formato	Circular	Geometria indicada na ficha.
Característica higiênica	Hygienic cleanable	Característica declarada na ficha.

Dimensões
Dimensão nominal	DN80 (3 polegadas)	Tamanho nominal informado para seleção do conjunto.
Diâmetro externo	86,9 mm	Dimensão informada na ficha.
Diâmetro interno	74,1 mm	Dimensão informada na ficha.
Espessura	7,8 mm	Dimensão informada na ficha.

Aplicação e compatibilidade
Modelo compatível informado	Sensor de vazão SMF	Compatibilidade indicada na ficha do produto; confirme a correspondência com o conjunto instalado.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação declarados nos dados do produto.

Condições de operação
Temperatura do fluido	-20 a 150 °C	Faixa informada para o fluido; a ficha não especifica outras condições operacionais.

Certificações, normas e declarações
Conformidade	EC 1935/2004	Referência declarada na ficha do produto.
Conformidade	FDA	Referência declarada na ficha do produto.
Conformidade	FCM JP	Referência declarada na ficha do produto.
Conformidade	3-A	Referência declarada na ficha do produto.
Característica higiênica	Hygienic cleanable	Declaração presente nas especificações do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um anel de vedação, sem interface de comunicação.

Conexões

Elétrica Não aplicável. O E40565 não é um componente elétrico e não possui conexão elétrica informada.

Processo Anel de vedação EPDM DN80 indicado para sensor de vazão SMF. A ficha não especifica o padrão ou o tipo de conexão de processo; confirme a interface no datasheet do sensor e do conjunto instalado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Reposição em sensor de vazão SMF com alojamento e dimensão nominal DN80 correspondentes	✓	A ficha identifica o E40565 como anel para sensor de vazão SMF e informa dimensão nominal DN80.
Aplicação em processo com temperatura do fluido entre -20 e 150 °C	✓	Essa é a faixa de temperatura do fluido indicada na ficha; outros requisitos do processo precisam ser verificados separadamente.
Aplicação que exige conexão elétrica ou protocolo de comunicação no próprio componente	✗	O produto é um anel de vedação e a ficha não atribui conexões elétricas nem comunicação.
Aplicação com fluido cuja compatibilidade química com EPDM não foi confirmada	✗	A ficha não apresenta uma lista de fluidos compatíveis; é necessária validação específica antes da seleção.

INSTALAÇÃO

Como instalar o Anel de Vedação EPDM DN80 para Sensor de Vazão SMF IFM E40565 — 2 peças

Confirme que o componente a substituir é o anel E40565 e que o conjunto utiliza sensor de vazão SMF com dimensão nominal DN80.
Consulte o desenho em escala e compare as dimensões do anel com o alojamento do conjunto.
Despressurize e isole o processo antes de abrir a conexão, seguindo os procedimentos de segurança da instalação.
Remova o anel usado e verifique se o alojamento está limpo e sem danos visíveis; a ficha não especifica ferramenta ou produto de limpeza.
Posicione o anel novo corretamente no alojamento, sem torcer ou deslocar a vedação durante a montagem.
Remonte conforme as instruções do fabricante do sensor e do conjunto; verifique a vedação durante o retorno controlado à operação.

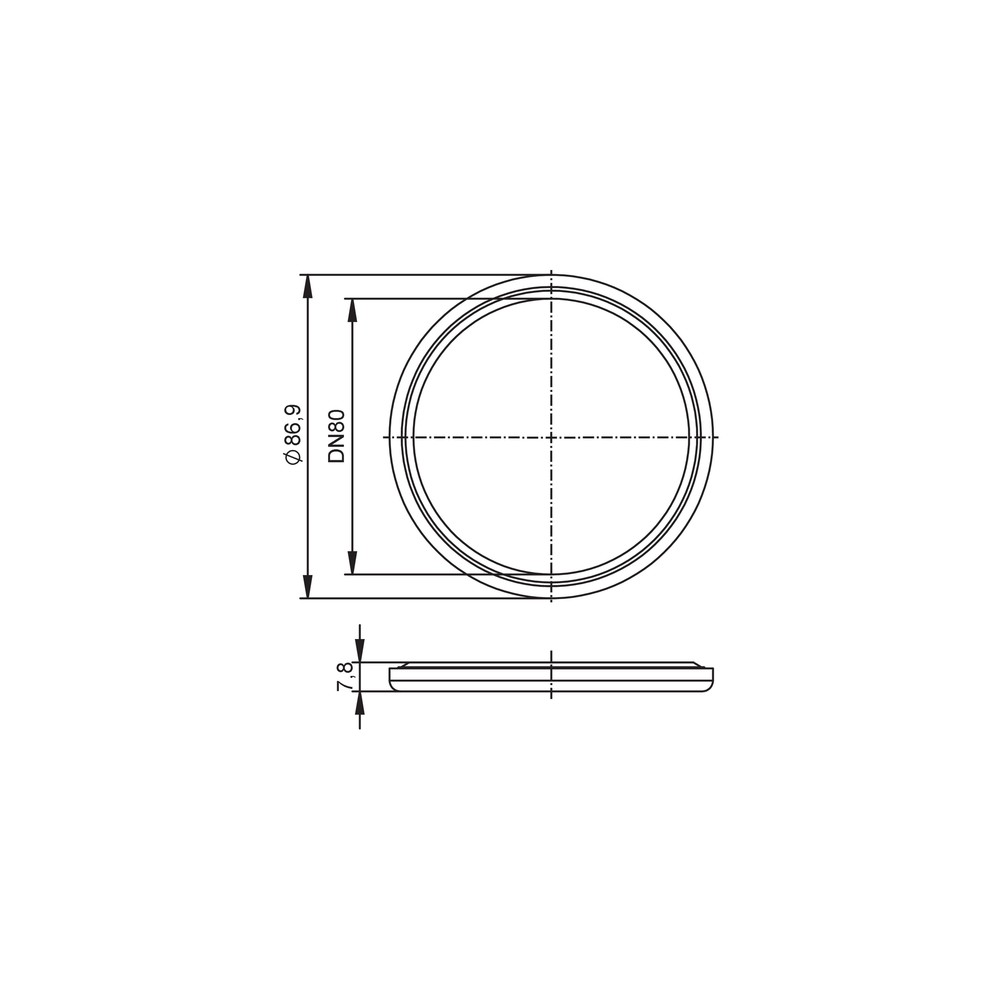

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento após remontagem	Anel deslocado, danificado ou incompatível com as dimensões do alojamento; a ficha não detalha causas específicas.	Isole o processo e confira o assentamento do anel, o estado do alojamento e a correspondência com DN80 e as dimensões do desenho.
Vedação não se acomoda no alojamento	Dimensão nominal ou geometria do anel não corresponde ao conjunto instalado.	Compare o código E40565 e as dimensões do desenho com o componente removido e a documentação do sensor.
Falha de vedação após substituição	Superfície de assentamento suja ou danificada, ou montagem incorreta.	Com o processo isolado, inspecione o alojamento e confirme que o anel está corretamente posicionado, sem danos visíveis.
Vedação perde desempenho durante a operação	Condição de processo fora da faixa de temperatura informada ou compatibilidade química não validada para o fluido.	Compare a temperatura real do fluido com a faixa de -20 a 150 °C e valide a compatibilidade do EPDM com o fluido junto ao fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40565 (Datasheet) Desenho em escala IFM E40565 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40565 e em qual equipamento é usado?

É um conjunto de anéis de vedação EPDM DN80 indicado para sensor de vazão SMF. A ficha associa o produto a aplicações alimentícias, de bebidas e sistemas higiênicos.

Quantas peças acompanham o E40565?

A embalagem contém 2 anéis de vedação. A ficha não relaciona outros acessórios inclusos.

O E40565 serve para qualquer sensor de vazão?

Não há indicação de compatibilidade universal: a ficha especifica sensor de vazão SMF. Para outro modelo, confirme a compatibilidade com o fabricante.

Posso usar este anel em uma dimensão nominal diferente de DN80?

A ficha identifica o produto como DN80 e não informa compatibilidade com outras dimensões nominais. Confirme o tamanho exigido pelo conjunto antes da compra.

O que pode causar vazamento logo depois da troca do anel?

O anel pode estar deslocado, danificado ou sem correspondência com o alojamento. Isole o processo e verifique o assentamento, as dimensões e o estado da superfície de vedação.

O que verificar se o anel novo não encaixar no alojamento?

Confira se o componente é o E40565 e se o conjunto é DN80 para sensor SMF. Compare as medidas com o desenho dimensional e não force a montagem.

Devo comprar este conjunto ou procurar anéis avulsos?

O E40565 é fornecido em embalagem com 2 peças. A ficha não informa opção de venda avulsa, então confirme a disponibilidade de outra apresentação com o fornecedor.

Como decidir entre o E40565 e um anel de outro material?

Escolha o E40565 quando EPDM, DN80 e compatibilidade com o sensor SMF atenderem ao processo. Para outro material ou fluido com compatibilidade química não confirmada, valide a seleção com o fabricante.

Quais cuidados devo ter na instalação?

Isole o processo, inspecione e limpe o alojamento conforme os procedimentos da instalação e posicione o anel sem torção. Siga também as instruções do fabricante do sensor e do conjunto.

O anel pode operar com qualquer fluido entre -20 e 150 °C?

A ficha informa essa faixa de temperatura do fluido, mas não lista compatibilidade química com fluidos específicos. Confirme a compatibilidade do EPDM com o fluido antes de instalar.

GLOSSÁRIO TÉCNICO

EPDM

Material elastomérico especificado para o anel de vedação. (Ref.: material — EPDM)

DN80

Dimensão nominal indicada para seleção do anel e do conjunto compatível. (Ref.: dimensão nominal — DN80 (3 polegadas))

Hygienic cleanable

Característica higiênica declarada na ficha do produto. (Ref.: característica higiênica — hygienic cleanable)

FCM JP

Referência de conformidade declarada nas especificações do produto. (Ref.: conformidade — FCM JP)

3-A

Referência normativa declarada na ficha do produto. (Ref.: conformidade — 3-A)
