Anel de Vedação EPDM IFM E40562

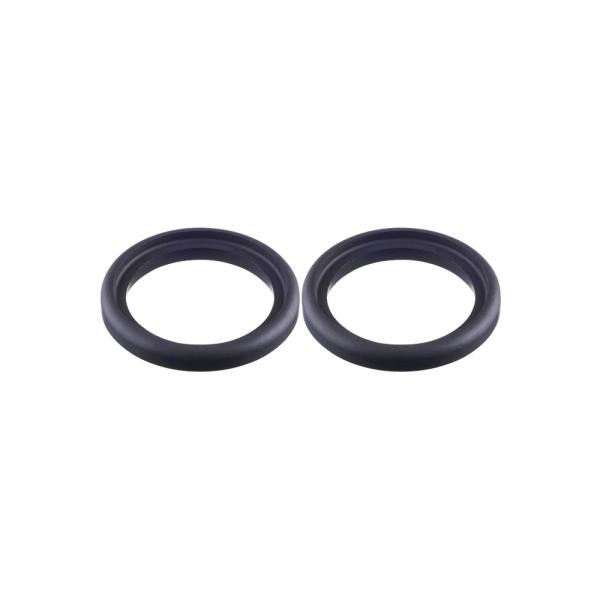

Pré-visualizar: E40562 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN40, 36x48,8mm

E40562 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN40, 36x48,8mm

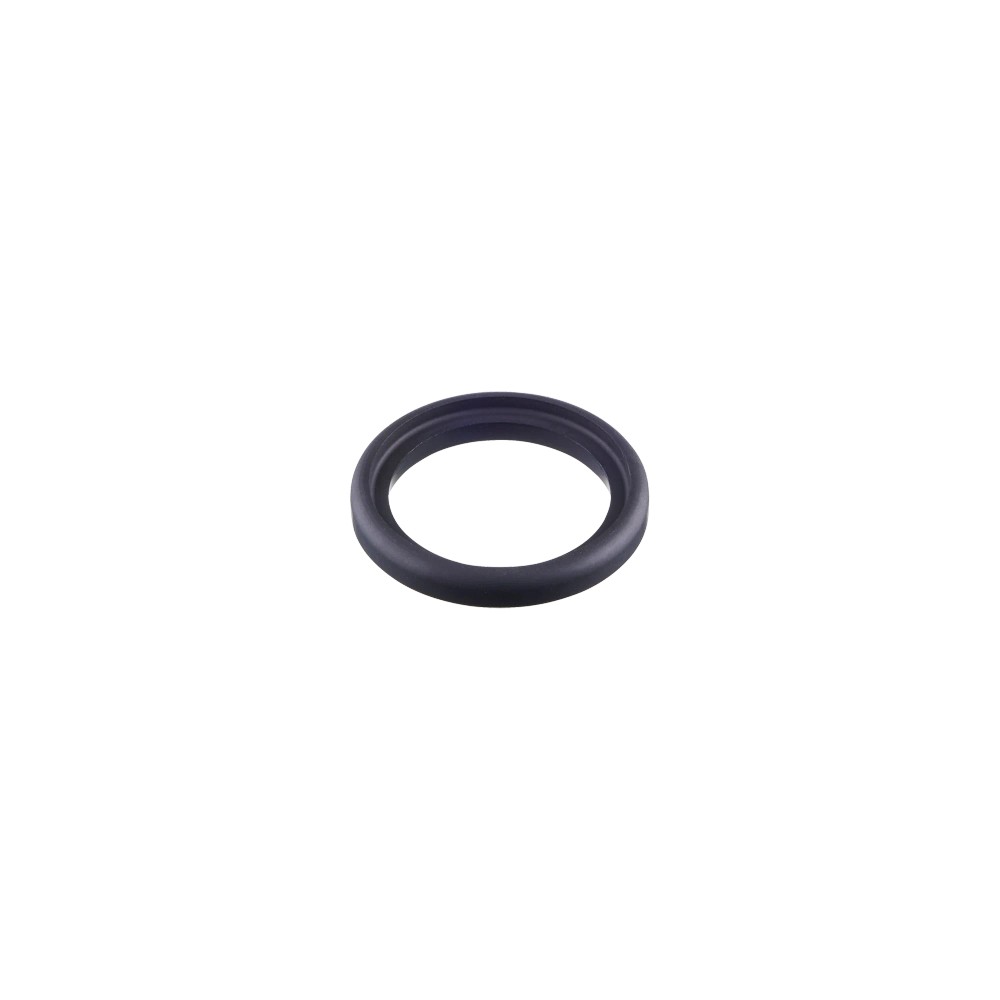

Imagem meramente ilustrativa

R$ 696,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40562
EAN: 4021179355681
NCM do produto: 39269069

Destaques do Produto Código E40562...mais

Fechar menu

Saiba mais sobre: "E40562 IFM - Anel de Vedação EPDM Sensor de Vazão SMF DN40, 36x48,8mm"

Destaques do Produto

Código

E40562

Equipamento indicado

Sensor de vazão SMF

Dimensão nominal

DN40 (1 1/2″)

Material

EPDM

Dimensões

36 mm interno × 48,8 mm externo; altura de 7,8 mm

Conteúdo da embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40562 IFM – Anel de Vedação EPDM para Sensor de Vazão SMF DN40, 36 × 48,8 mm

O IFM E40562 é um anel de vedação circular em EPDM destinado ao sensor de vazão SMF. É especificado para dimensão nominal DN40 (1 1/2″), com diâmetros interno e externo de 36 mm e 48,8 mm. A ficha informa faixa de temperatura de −20 a 150 °C e certificações para aplicações higiênicas e contato com alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Anel de vedação
Modelo	IFM E40562
Material	EPDM
Compatibilidade informada	Sensor de vazão SMF
Dimensão nominal	DN40 (1 1/2″)
Diâmetro interno	36 mm
Diâmetro externo	48,8 mm
Altura	7,8 mm
Faixa de temperatura	−20 a 150 °C
Quantidade na embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Reposição de anel de vedação em sensor de vazão SMF, respeitando a dimensão nominal DN40 (1 1/2″) e as dimensões físicas informadas.
Aplicações higiênicas e na indústria alimentícia e de bebidas, conforme as aprovações e características indicadas na ficha.

⚠ Considere outro se precisa de:

Não selecionar para um equipamento diferente do sensor de vazão SMF sem confirmação de compatibilidade pelo fabricante.
Não utilizar quando a dimensão necessária não corresponder a DN40 ou às dimensões informadas para o E40562.

APLICAÇÕES E USO

Aplicação documentada: reposição de vedação em sensor de vazão SMF, na dimensão nominal DN40 indicada.
Aplicação documentada: sistemas higiênicos e indústria alimentícia e de bebidas, conforme as informações de aplicação e conformidade da ficha.
Condição operacional documentada: uso na faixa de temperatura de −20 a 150 °C. A ficha não especifica compatibilidade com fluidos ou produtos químicos específicos; validar essa condição com o fabricante antes da seleção.

COMO ESCOLHER

Antes de comprar o E40562 IFM – Anel de Vedação EPDM para Sensor de Vazão SMF DN40, 36 × 48,8 mm, verifique estes pontos:

Escolha o E40562

Quando a reposição for para sensor de vazão SMF e a aplicação exigir o anel DN40 indicado, com dimensões de 36 mm de diâmetro interno, 48,8 mm de diâmetro externo e 7,8 mm de altura.

Verifique as condições do processo

A ficha informa EPDM e faixa de −20 a 150 °C. Confirme com o fabricante a compatibilidade química com o fluido e as condições de limpeza específicas, pois a ficha fornecida não detalha essas informações.

Consulte o fabricante para outras interfaces

Para outro modelo de sensor, outra dimensão nominal ou uma aplicação fora das condições documentadas, não presuma compatibilidade; valide a peça pelo código e pelo equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca indicada nos dados do anúncio.
Código do produto	E40562	Código de identificação do anel.
Part number	E40562	Número de peça informado.
GTIN	4021179355681	Identificador comercial informado.
Tipo de produto	Anel de vedação	Classificação do componente.
Quantidade por embalagem	2 peças	Quantidade informada na ficha do produto.
NCM	3926.90.69	Classificação fiscal informada no cadastro.

Aplicação e compatibilidade mecânica
Equipamento compatível informado	Sensor de vazão SMF	Modelo indicado na ficha; não implica compatibilidade com outros sensores.
Dimensão nominal	DN40 (1 1/2″)	Dimensão nominal especificada para o anel.
Formato	Circular	Formato informado para o componente.

Materiais e condições de processo
Material	EPDM	Material do anel indicado na ficha.
Faixa de temperatura	−20 a 150 °C	Faixa informada; a compatibilidade química com o fluido não está detalhada.

Dados mecânicos e dimensionais
Diâmetro interno	36 mm	Dimensão física informada.
Diâmetro externo	48,8 mm	Dimensão física informada.
Altura	7,8 mm	Dimensão física informada.
Peso	11,7 g	Peso informado no conjunto de dados do produto.

Aplicações higiênicas e conformidade
EC 1935/2004	Informado	Aprovação indicada na ficha.
FDA	Informado	Certificação indicada na ficha.
FCM JP	Informado	Referência de conformidade indicada na ficha.
3-A	Informado	Certificação indicada na ficha.
Hygienic Cleanable	Informado	Característica de limpeza higiênica indicada na ficha.
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários informados no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40562 é um anel de vedação, sem conexão elétrica especificada.

Processo Anel circular indicado para sensor de vazão SMF, dimensão nominal DN40 (1 1/2″). A ficha não especifica padrão de conexão do processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Reposição no sensor de vazão SMF, na dimensão DN40 indicada	✓	A ficha do produto identifica o sensor de vazão SMF como modelo compatível e especifica dimensão nominal DN40.
Aplicação que exige material EPDM e temperatura dentro de −20 a 150 °C	✓	Material e faixa de temperatura constam na ficha; a compatibilidade química com o fluido deve ser validada separadamente.
Instalação em equipamento diferente do sensor de vazão SMF	✗	A ficha não documenta compatibilidade com outros dispositivos; confirme a aplicação com o fabricante.
Aplicação que exige conexão elétrica ou protocolo de comunicação	✗	O produto é um anel de vedação passivo e não possui conexão elétrica nem comunicação.

INSTALAÇÃO

Como instalar o E40562 IFM – Anel de Vedação EPDM para Sensor de Vazão SMF DN40, 36 × 48,8 mm

Confirme que o equipamento a receber a peça é um sensor de vazão SMF e verifique a dimensão nominal requerida.
Despressurize e isole o equipamento conforme os procedimentos da instalação antes de intervir na vedação.
Remova o anel usado sem danificar as superfícies de assentamento; a ficha não especifica ferramenta de remoção.
Compare o anel de reposição com as dimensões e o formato indicados no desenho do fabricante.
Instale o anel no alojamento correspondente, sem torção ou deslocamento, seguindo o procedimento do equipamento.
Após a montagem, verifique a vedação conforme o procedimento de comissionamento aplicável ao sensor e à instalação.

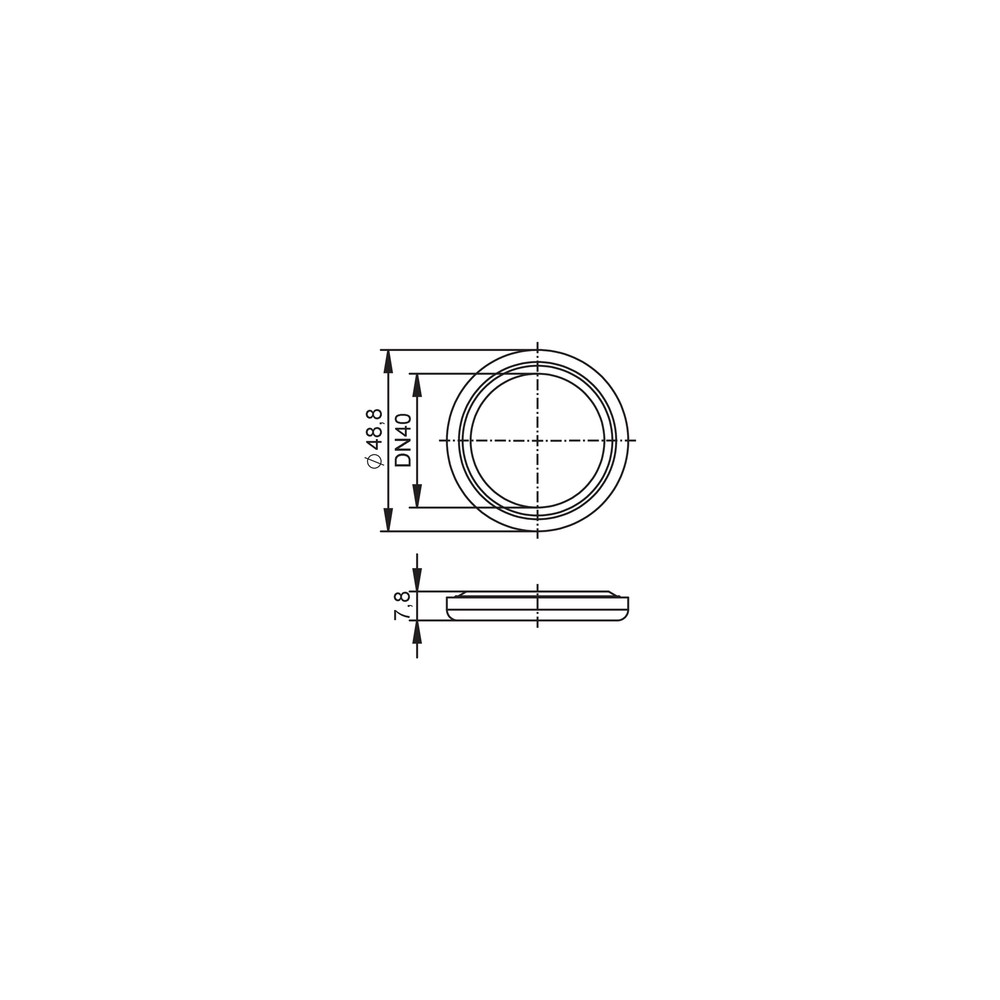

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento após a montagem	Anel ausente, deslocado, danificado ou incompatível com o alojamento; a causa precisa ser confirmada na instalação.	Isole o equipamento e confira o assentamento do anel, seu estado e a correspondência do código e das dimensões com o sensor.
Vazamento que reaparece após a substituição	Superfície de assentamento danificada ou contaminada, ou condição de processo não validada para o material.	Inspecione as superfícies e confirme a faixa de temperatura e a compatibilidade química do EPDM com o fluido junto ao fabricante.
Dificuldade para acomodar o anel no alojamento	Dimensão nominal ou peça selecionada diferente da exigida pelo equipamento.	Verifique o código E40562, a dimensão nominal DN40 e as dimensões do desenho do fabricante.
Vedação irregular após a remontagem	Anel instalado torcido ou fora de posição no alojamento.	Com o equipamento isolado, confira visualmente a posição e o assentamento do anel conforme o procedimento do sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40562 (Datasheet) Desenho em escala IFM E40562 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40562 e em qual equipamento ele é usado?

É um anel de vedação circular em EPDM indicado para sensor de vazão SMF. A ficha o especifica para dimensão nominal DN40.

Quais são as dimensões do anel e quantas peças acompanham?

As dimensões informadas são 36 mm de diâmetro interno, 48,8 mm de diâmetro externo e 7,8 mm de altura. A embalagem contém 2 peças.

O E40562 serve para qualquer sensor de vazão?

A ficha informa compatibilidade com sensor de vazão SMF. Não documenta compatibilidade com outros modelos; confirme com a IFM antes de selecionar para outro equipamento.

Posso usar este anel em uma aplicação que exige outro material?

O material especificado para o E40562 é EPDM. Se a aplicação exigir outro material, este produto não corresponde a esse requisito; a ficha não identifica materiais alternativos.

O anel serve para qualquer fluido ou produto químico?

A ficha não informa compatibilidade química universal nem lista fluidos compatíveis. Valide o contato com o fluido específico com o fabricante antes da instalação.

O sensor está vazando: devo trocar o anel imediatamente?

Não necessariamente; vazamento também pode estar associado ao assentamento ou à superfície de vedação. Isole o equipamento e verifique o posicionamento, o estado do anel e o alojamento antes de substituir a peça.

O vazamento voltou depois da troca: o que devo conferir?

Confira se o anel está corretamente assentado e se a temperatura e o fluido estão dentro das condições validadas para a aplicação. A faixa térmica informada é de −20 a 150 °C, mas a compatibilidade química deve ser confirmada.

A embalagem é um kit ou uma peça avulsa?

A ficha informa embalagem com 2 peças. Não especifica outros componentes ou acessórios incluídos.

Como confirmar se este é o anel correto antes de instalar?

Confira o código E40562, a indicação para sensor de vazão SMF e a dimensão DN40. Use o desenho dimensional do fabricante para verificar as medidas do componente.

O produto tem conexão elétrica ou exige ligação de cabos?

Não. O E40562 é um anel de vedação passivo e não possui conexão elétrica ou cabeamento.

GLOSSÁRIO TÉCNICO

EPDM

Material elastomérico especificado para o anel de vedação. (Ref.: material EPDM)

DN40

Dimensão nominal indicada para o anel, correspondente a 1 1/2″ na ficha. (Ref.: dimensão nominal DN40)

Diâmetro interno

Medida da abertura interna do anel. (Ref.: 36 mm)

Diâmetro externo

Medida externa do anel circular. (Ref.: 48,8 mm)

Hygienic Cleanable

Característica de limpeza higiênica indicada na ficha do produto. (Ref.: Hygienic Cleanable)
