Anel de Vedação EPDM DN15 IFM

Pré-visualizar: E40560 IFM - Anel de Vedação IFM Sensor de Vazão SMF EPDM DN15

E40560 IFM - Anel de Vedação IFM Sensor de Vazão SMF EPDM DN15

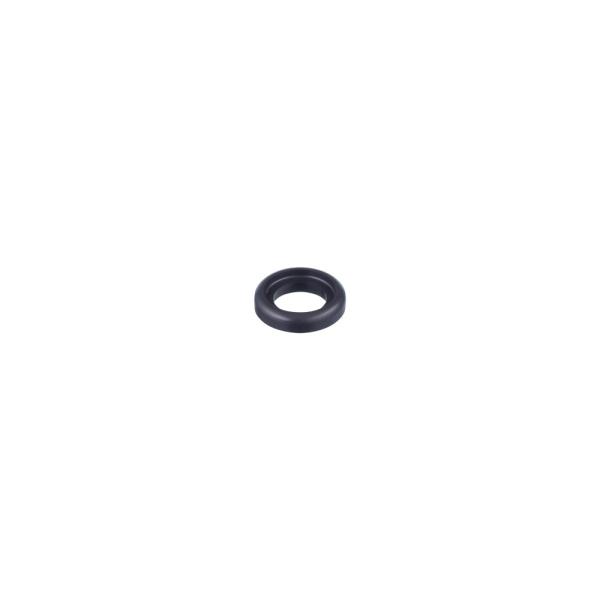

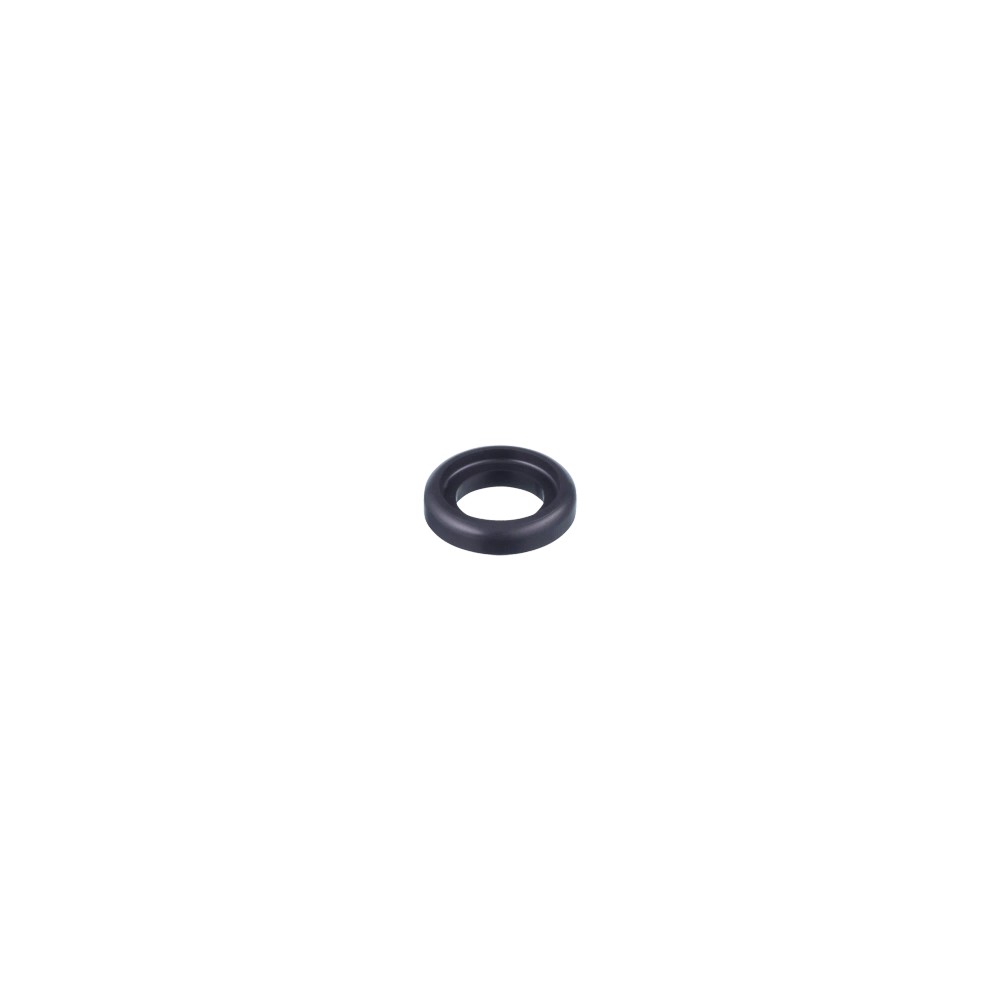

Imagem meramente ilustrativa

R$ 672,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40560
EAN: 4021179355667
NCM do produto: 39269069

Destaques do Produto Tamanho DN15 (1/2")...mais

Fechar menu

Saiba mais sobre: "E40560 IFM - Anel de Vedação IFM Sensor de Vazão SMF EPDM DN15"

Destaques do Produto

Tamanho

DN15 (1/2")

Material

EPDM

Compatibilidade

Sensor SMF

Certificação

Sanitária (FDA/3-A)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação IFM E40560 EPDM DN15 para Sensor de Vazão SMF

O Anel de Vedação IFM E40560 é um componente técnico em EPDM, projetado para vedação higiênica em sensores de vazão da linha SMF. Com diâmetro nominal DN15, o produto suporta variações térmicas de -20 a 150 °C. Atende a rigorosas normas de segurança alimentar como FDA, 3-A e EC1935/2004, garantindo conformidade em ambientes de processo controlados.

PRINCIPAIS ESPECIFICAÇÕES

Material	EPDM
Dimensão Nominal	DN15 (1/2“)
Temperatura do Fluído	-20...150 °C
Certificações	FDA, 3-A, EC 1935/2004
Diâmetro Externo	30 mm
Diâmetro Interno	17,2 mm

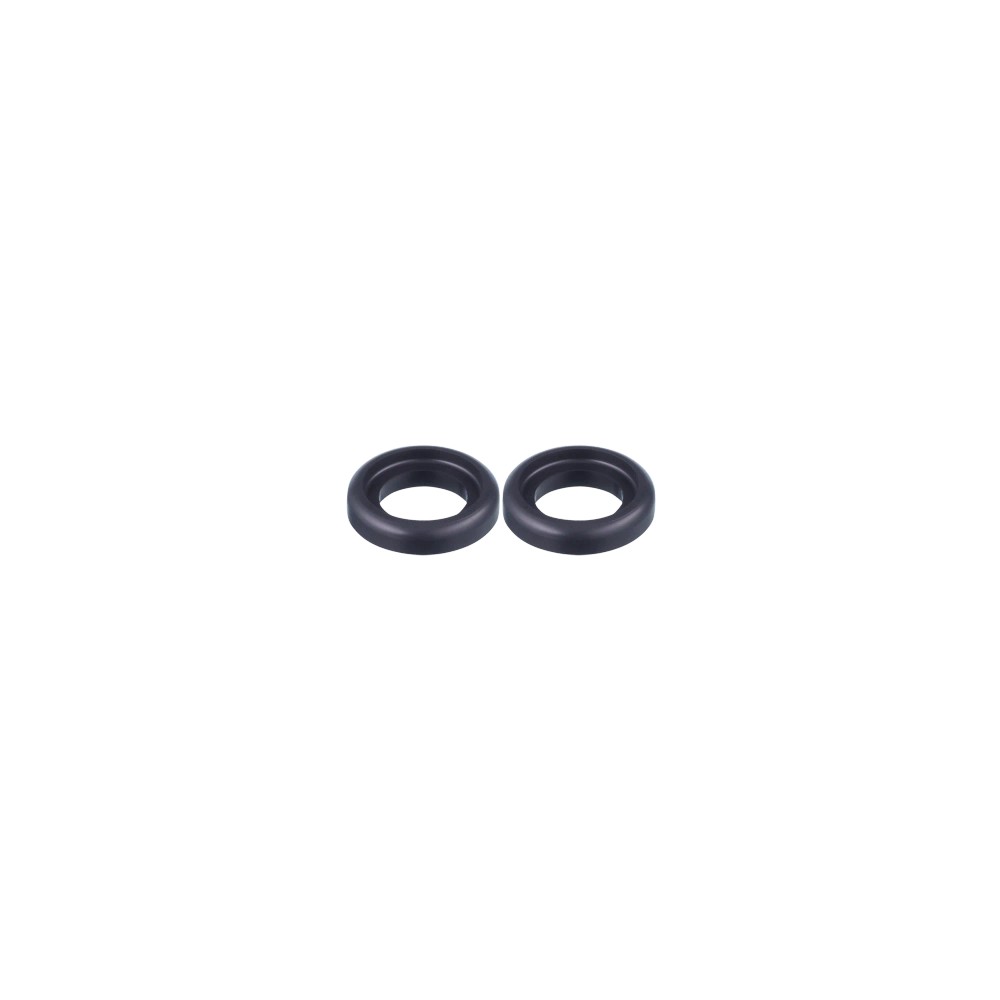

Quantidade por Embalagem	2 peças
Peso	7,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão da linha SMF
Sistemas de tubulação sanitária padrão DN15 (1/2")
Processos industriais com exigência de certificação FDA/3-A

⚠ Considere outro se precisa de:

Aplicações com presença de óleos minerais ou hidrocarbonetos (incompatível com EPDM)
Conexões de diâmetro nominal diferente de DN15
Ambientes com temperaturas fora da faixa de -20 a 150 °C

APLICAÇÕES E USO

Processamento de alimentos e bebidas
Sistemas de limpeza automática CIP/SIP
Vedação de sensores de fluxo SMF em tubulações sanitárias

COMO ESCOLHER

Antes de comprar o Anel de Vedação IFM E40560 EPDM DN15 para Sensor de Vazão SMF, verifique estes pontos:

Compatibilidade de Material (EPDM)

Escolha este modelo se o fluido do processo for compatível com EPDM e a temperatura estiver entre -20 e 150 °C. Evite em aplicações com hidrocarbonetos.

Verificação Dimensional

Este anel é específico para a linha SMF em conexões DN15. Não utilize em sistemas com dimensões diferentes para evitar falhas de estanqueidade.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	EPDM	Elastômero para vedação higiênica
Dimensão Nominal	DN15 (1/2“)	Padrão de tubulação
Diâmetro Externo	30 mm	Dimensão externa nominal
Diâmetro Interno	17,2 mm	Dimensão interna nominal

Condições Ambientais
Temperatura do Fluído	-20...150 °C	Faixa de operação térmica

Certificações
Normas e certificações	FDA, 3-A, EC 1935/2004, FCM JP, ADI-FREE, USP	Conformidade sanitária global

COMPATIBILIDADE

Comunicação

• N/A

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Conexão sanitária padrão DN15

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia (Linhas de envase)	✓	O material EPDM e as certificações sanitárias atendem aos requisitos de contato com alimentos (FDA/3-A).
Sistemas de tubulação DN25	✗	O anel é dimensionado exclusivamente para conexões DN15; o uso em DN25 compromete a vedação.
Processos com solventes e hidrocarbonetos	✗	O material EPDM é incompatível quimicamente com esses agentes, podendo degradar rapidamente.

INSTALAÇÃO

Como instalar o Anel de Vedação IFM E40560 EPDM DN15 para Sensor de Vazão SMF

Despressurize completamente a tubulação antes de iniciar qualquer manutenção.
Remova o sensor SMF seguindo as instruções de montagem do fabricante.
Retire o anel de vedação antigo utilizando uma ferramenta não abrasiva para não danificar as superfícies de contato.
Realize a limpeza da sede de vedação, garantindo a remoção de resíduos ou incrustações.
Posicione o novo anel E40560, garantindo o assentamento correto e uniforme na sede.
Reinstale o sensor e verifique a estanqueidade pressurizando o sistema gradualmente.

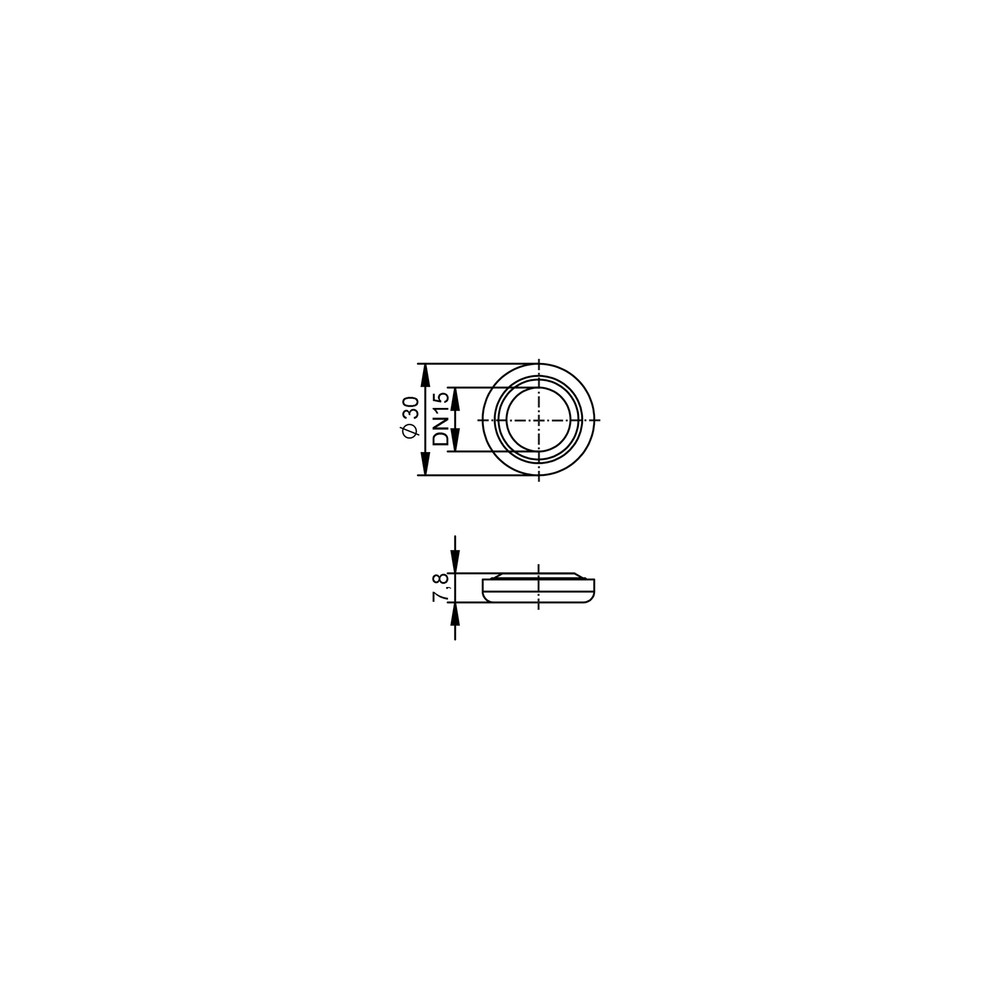

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na base do sensor de vazão.	Anel de vedação desgastado, cortado ou mal posicionado durante a montagem.	Inspecione visualmente o anel em busca de cortes, deformações ou resíduos presos na sede.
Deformação ou degradação acelerada do anel após ciclos de limpeza.	Incompatibilidade química ou temperatura de processo acima de 150 °C.	Verifique o histórico de temperatura e a compatibilidade dos agentes químicos utilizados no processo.
Inchaço (swelling) ou perda de elasticidade do componente.	Aplicação de fluido incompatível com o material EPDM (ex: óleos minerais).	Verifique se o fluido do processo é compatível com o elastômero EPDM.
Ruptura ou esmagamento do anel.	Sobrecarga mecânica na conexão.	Verifique o torque de aperto da conexão sanitária, garantindo que não exceda o especificado para o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet E40560 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve este anel de vedação?

O E40560 é um anel de vedação em EPDM desenvolvido especificamente para garantir a estanqueidade em sensores de vazão da linha SMF, atendendo a conexões do tipo DN15.

Este componente é adequado para uso em linhas de alimentos?

Sim, o produto é compatível com processos de indústria alimentícia, possuindo certificações sanitárias como FDA, 3-A e EC1935/2004.

Existe alguma restrição de uso para o material EPDM?

Este anel não deve ser utilizado em aplicações que exijam compatibilidade com hidrocarbonetos ou óleos minerais, visto que o material EPDM não é resistente a esses fluidos.

Posso utilizar este anel em conexões maiores, como DN25?

Não, este anel é dimensionado exclusivamente para conexões DN15 e não servirá em tubulações ou sensores de bitola superior, como DN25 ou DN40.

O que indica vazamento na base do sensor?

Vazamentos na base do sensor indicam que a vedação pode estar desgastada, comprimida indevidamente ou com resíduos na sede, exigindo inspeção física do componente.

Por que o anel deformou após o processo de limpeza (CIP)?

A deformação após processos de limpeza geralmente indica que a temperatura ou os químicos utilizados excederam os limites do material EPDM, exigindo verificação dos parâmetros de processo.

Quantas unidades vêm na embalagem?

O kit acompanha 2 peças do anel de vedação EPDM DN15, sendo ideal para manutenções preventivas que requerem a substituição do par de vedação.

Este anel é melhor que vedações genéricas de mercado?

Este produto é um consumível específico para a linha de sensores IFM, enquanto vedações genéricas podem não garantir a mesma conformidade sanitária ou o ajuste dimensional preciso necessário para a vedação do sensor SMF.

Quais cuidados tomar na instalação?

Durante a instalação, certifique-se de despressurizar a linha e limpar a sede de vedação, evitando o uso de ferramentas metálicas cortantes que possam danificar o anel ou a face de vedação do sensor.

Qual a procedência deste anel?

O produto é original IFM, desenvolvido seguindo os padrões globais de engenharia da marca e atende às certificações internacionais citadas no datasheet oficial.

GLOSSÁRIO TÉCNICO

EPDM

Elastômero de Etileno-Propileno-Dieno, material de vedação resistente a vapor e água quente (Ref.: Dados Técnicos).

DN15

Diâmetro Nominal 15mm, especificação padrão para dimensionamento de tubulações e conexões (Ref.: ISO/DIN).

3-A

Norma de design sanitário para equipamentos de laticínios e processamento de alimentos (Ref.: Certificações).

FDA

Food and Drug Administration, órgão que regulamenta a segurança de materiais em contato com alimentos (Ref.: Certificações).

CIP/SIP

Cleaning-in-Place e Sterilization-in-Place, processos de higienização automatizada em sistemas industriais (Ref.: Aplicação).
