Anel de Vedação FKM DN150 IFM E40548

Pré-visualizar: E40548 IFM - Anel de Vedação FKM para Sensor de Vazão SMF DN150 2 Peças

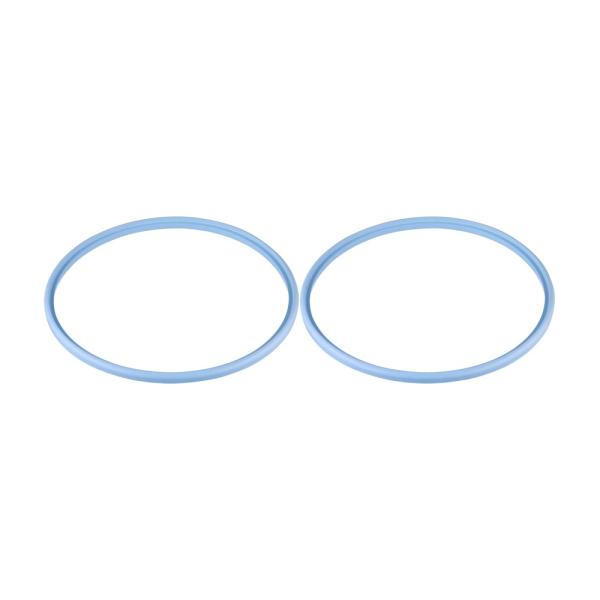

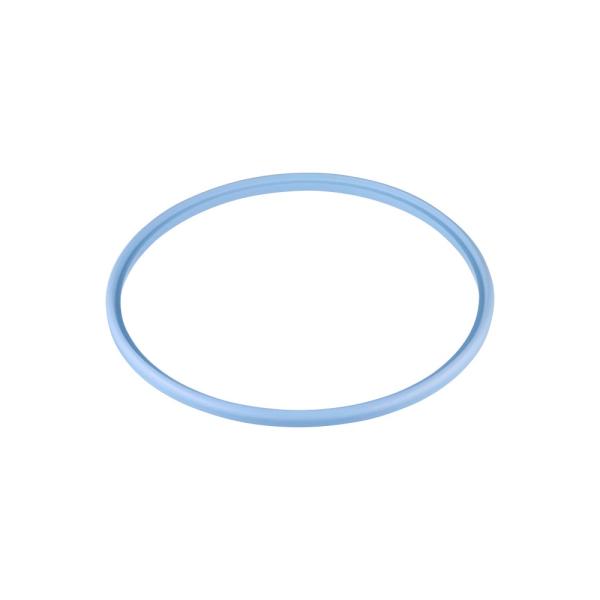

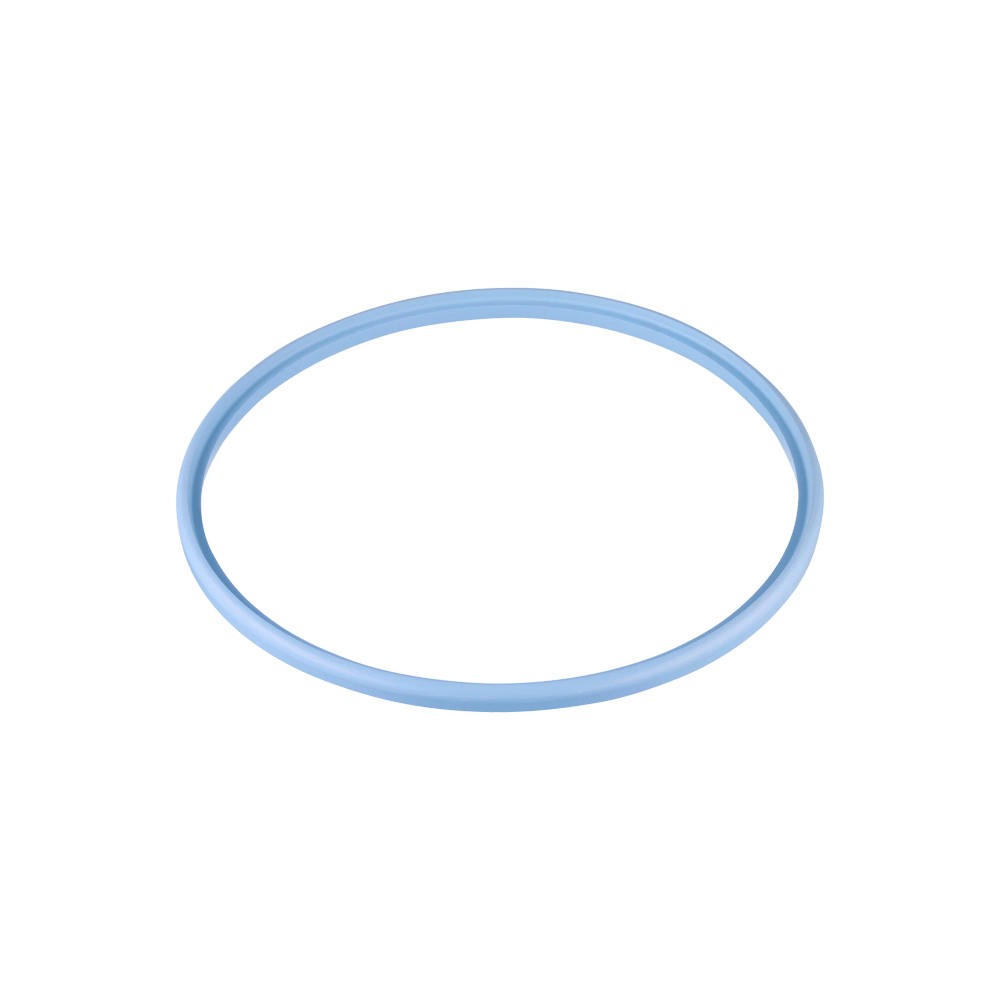

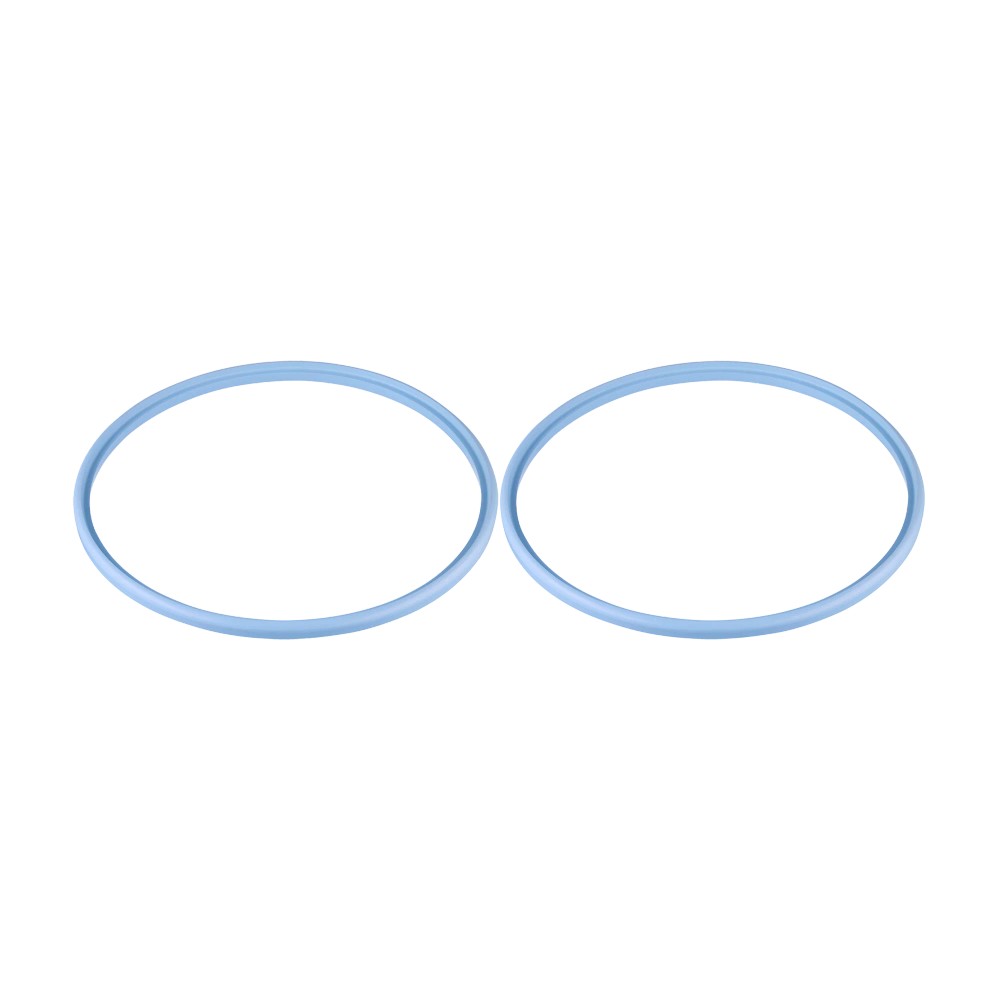

E40548 IFM - Anel de Vedação FKM para Sensor de Vazão SMF DN150 2 Peças

Imagem meramente ilustrativa

R$ 1.527,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40548
EAN: 4021179355568
NCM do produto: 39269069

Destaques do Produto Material FKM...mais

Fechar menu

Saiba mais sobre: "E40548 IFM - Anel de Vedação FKM para Sensor de Vazão SMF DN150 2 Peças"

Destaques do Produto

Material

FKM

Compatibilidade

Sensor SMF

Aplicação

Higiênica

Dimensão Nominal

DN150

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação FKM para Sensor de Vazão SMF DN150 (2 Peças) - E40548

O anel de vedação E40548 é um componente de vedação circular em material FKM, desenvolvido para sensores de vazão IFM linha SMF. Ele assegura a estanqueidade em ambientes higiênicos, suportando temperaturas entre 0 e 150 °C. Este item possui conformidade com normas como FDA e 3-A, sendo ideal para indústrias de alimentos e bebidas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E40548
Material	FKM
Dimensão	DN150
Temperatura	0...150 °C
Embalagem	2 Peças
Certificações	FDA, 3-A, EC1935/2004

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão IFM série SMF DN150
Ambientes higiênicos com requisitos 3-A e FDA
Sistemas de limpeza automatizada CIP e SIP

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com FKM
Processos operando acima de 150 °C
Conexões mecânicas que não sejam DN150
Uso em sensores de modelos distintos da linha SMF

APLICAÇÕES E USO

Indústria alimentícia e de bebidas
Sistemas de tubulação higiênica
Processos com requisitos de limpeza CIP e SIP
Manutenção de sensores de vazão IFM série SMF

COMO ESCOLHER

Antes de comprar o Anel de Vedação FKM para Sensor de Vazão SMF DN150 (2 Peças) - E40548, verifique estes pontos:

Quando escolher

Utilize este componente para reposição em sensores SMF DN150 quando houver necessidade de conformidade com normas sanitárias e operação em processos higiênicos.

Quando buscar outra opção

Considere buscar outros modelos se a temperatura do processo for superior a 150 °C, se a conexão mecânica não for DN150 ou se o material FKM apresentar incompatibilidade química com o fluido utilizado.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	FKM	Fluoroelastômero, especificado para resistência química e térmica
Dimensão nominal	DN150	Padrão de conexão para tubulação industrial
Diâmetro interno	148,1 mm	Medida de assentamento interno
Diâmetro externo	160,9 mm	Medida total do anel
Espessura	7,8 mm	Dimensão para compressão de vedação

Condições Ambientais
Temperatura do fluido	0...150 °C	Faixa operacional validada

Aprovações e Certificações
Certificações	EC1935/2004, FDA, 3-A, USP, Hygienic Cleanable	Conformidade exigida para indústria alimentícia

COMPATIBILIDADE

Comunicação

• N/A - Componente Mecânico

Conexões

Elétrica N/A

Processo DN150

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação em sensores SMF DN150	✓	Peça original projetada especificamente para este modelo.
Uso em fluidos acima de 150 °C	✗	Excede a especificação técnica de temperatura do material FKM.
Aplicação em sistemas sanitários (FDA/3-A)	✓	Possui certificações necessárias para higiene e contato com alimentos.

INSTALAÇÃO

Como instalar o Anel de Vedação FKM para Sensor de Vazão SMF DN150 (2 Peças) - E40548

Isolar a linha de processo e garantir a despressurização.
Remover o sensor de vazão da tubulação.
Retirar o anel de vedação desgastado, limpando a sede de montagem.
Lubrificar levemente o novo anel, se necessário, com lubrificante compatível.
Instalar o novo anel E40548 na posição correta.
Reinstalar o sensor, assegurando o torque correto do flange ou conexão.

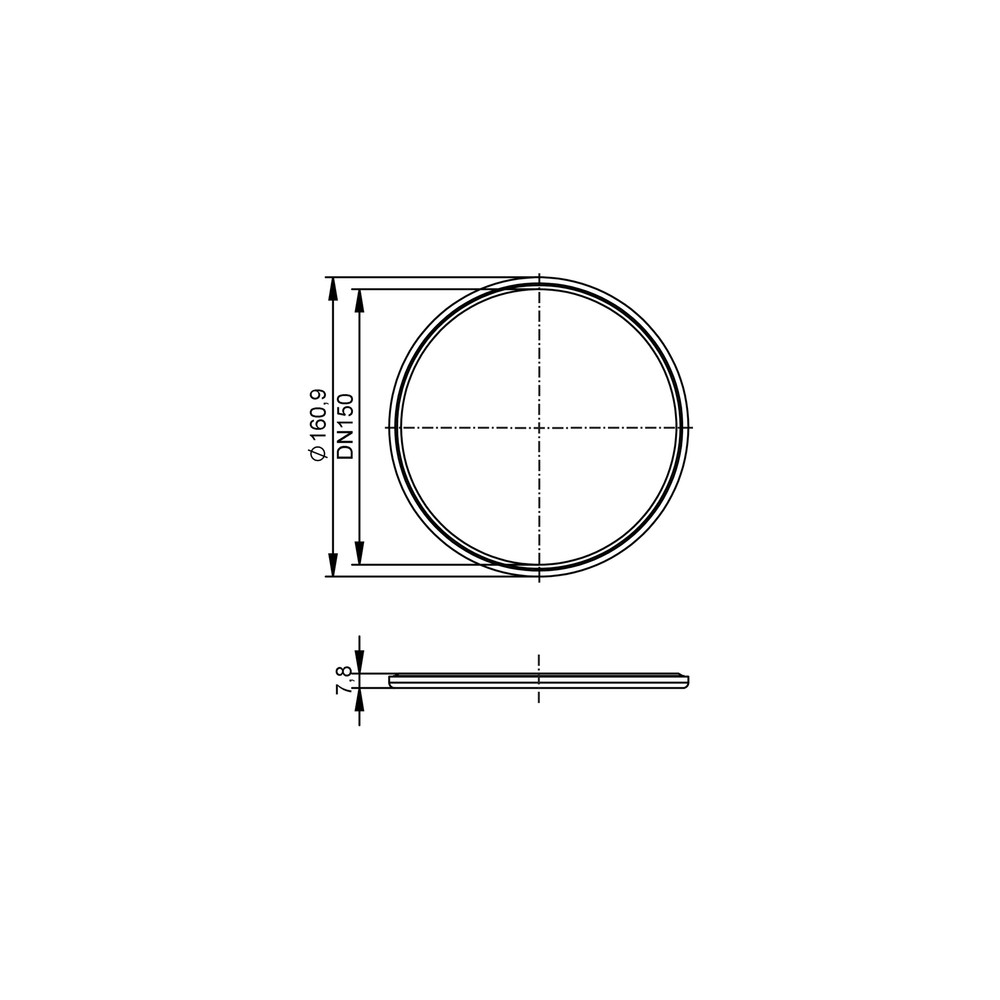

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de conexão	Desgaste natural ou fadiga do material	Inspecionar visualmente o anel em busca de cortes ou deformação permanente
Degradação ou inchaço do anel	Incompatibilidade química	Verificar se o fluido do processo é compatível com o elastômero FKM
Dano físico ao componente	Instalação incorreta ou torque excessivo	Revisar o aperto da conexão segundo o manual do fabricante
Endurecimento ou perda de elasticidade	Exposição térmica inadequada	Confirmar se a temperatura do fluido está dentro do limite de 150 °C

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o anel de vedação E40548 e para que serve?

O E40548 é um anel de vedação em FKM projetado especificamente para garantir a estanqueidade em sensores de vazão da linha SMF, com diâmetro nominal DN150.

O que vem na embalagem do produto?

Este conjunto acompanha 2 anéis de vedação, ambos fabricados em FKM (Fluoroelastômero), adequados para aplicações higiênicas.

Este anel pode ser utilizado em sensores de outras marcas ou modelos?

Não, este anel de vedação é exclusivo para sensores de vazão IFM da linha SMF com tamanho nominal DN150; não é compatível com outras linhas de sensores ou dimensões diferentes.

Em quais situações este produto não deve ser utilizado?

O material FKM não é indicado para fluidos com componentes químicos que causem degradação do fluoroelastômero ou para processos que operem fora da faixa de 0 a 150 °C.

O que indica que preciso trocar o anel de vedação?

Se notar vazamento no sensor, o sintoma indica desgaste ou deformação do anel; a causa provável é a fadiga do material após ciclos térmicos ou químicos, devendo-se verificar o estado da peça e substituir se necessário.

Como diagnosticar falhas na vedação do sensor?

Sintomas de vedação ineficiente incluem vazamento externo ou perda de pressão no sensor; a causa técnica comum é a compressão permanente do material, que deve ser verificada por inspeção visual e teste de estanqueidade após substituição.

Devo trocar apenas um anel ou o par completo?

Sim, recomenda-se a substituição do kit completo com as 2 peças inclusas para garantir que o nível de compressão seja uniforme em todo o diâmetro da conexão.

Qual a vantagem de usar o anel original em vez de um similar de mercado?

Este produto é uma solução original IFM, garantindo a compatibilidade geométrica exata e conformidade com normas sanitárias como FDA e 3-A, diferentemente de vedações genéricas.

Quais cuidados devo tomar ao instalar o novo anel?

Durante a instalação, deve-se limpar a sede da vedação, garantir que não haja partículas abrasivas e realizar o torque de fechamento seguindo as especificações do manual do sensor para evitar deformação permanente.

Qual a procedência deste componente de vedação?

O produto possui certificação de procedência e fabricação, sendo parte da linha de acessórios originais para equipamentos de automação e instrumentação da IFM.

GLOSSÁRIO TÉCNICO

FKM

Fluoroelastômero, um tipo de borracha sintética com alta resistência química e térmica. (Ref.: Material)

DN150

Diâmetro nominal de 150 mm (aprox. 6 polegadas), padrão para conexões de tubulação. (Ref.: Dimensão nominal)

FDA

Órgão regulador que certifica materiais adequados para contato com alimentos. (Ref.: Certificações)

3-A

Norma técnica que define requisitos de design higiênico para equipamentos alimentícios. (Ref.: Certificações)

CIP

Clean-in-Place, procedimento de limpeza interna de equipamentos sem desmontagem. (Ref.: Aplicação)
